導讀:傳統中厚板行業具有焊接量大、焊接工藝復雜、質量穩定性差、自動化程度低等特點。各方面的因素很大程度上限制了焊接效率的提升，因此高速高效焊接工藝在中厚板行業若能得到廣泛應用，將會對提升整體行業的生產效率起到重要的作用。本文主要介紹了松下作為焊接設備生產制造及應用廠商，針對在中厚板行業的焊接課題，從打底焊、深熔焊以及填充蓋面焊接等不同方向出發，開發與之相對應的高速高效焊接設備及相關工藝，解決用戶實際生產課題，推動中厚板焊接行業向高效焊接的方向發展。

前言

隨著全球制造業高速發展，以鋼鐵工業為主導的建筑、鋼結構、工程機械、壓力容器等行業在國民經濟中將會占據越來越重要的地位。世界鋼鐵協會和國家統計局發布的數據顯示，國內粗鋼產量占到全球產量的50%以上，而鋼產量的40%～60%需要通過焊接加工實現其應用。并且在建筑、鋼結構、工程機械及壓力容器等行業，中厚板材料的應用非常普遍，據不完全統計其用量已經超過60%。由于中厚板用量占有相當大的比重，且其焊接工作是行業生產的重要環節，故提升中厚板焊接效率對行業整體生產效率的提升具有重大意義。

中厚板焊接量大、對焊接質量要求高，通常涉及打底、填充和蓋面不同的焊接工藝，焊接工藝相對復雜。因此，發展高效、優質、低成本的中厚板焊接工藝仍然是當前制造業迫切需要解決的課題。根據不同行業中厚板焊接面臨的課題與挑戰，可以從以下兩方面考慮來提升焊接效率。一方面是增加打底焊的熔覆效率或者是熔深，以減小后續焊接所需的工作量；另一方面是提升填充和蓋面的熔覆效率，提高焊接速度及焊接效率。

高效打底焊接工藝

非熔化極氣體保護焊（TIG焊接）具有穩定性高、焊接接頭質量高的特點，因此經常被用于重要產品的打底焊接。但是由于受到電弧功率的限制，傳統的TIG焊接電弧穿透力不足，而且TIG焊接速度慢，焊接效率較低。因此，如果可以提高TIG焊的焊接速度，中厚板打底焊接的效率將會大幅提升。

熔化極氣體保護焊（MIG／MAG焊接）具有穩定性較高、焊接效率高的特點，經常用于一般情況下的打底、填充和蓋面焊接。然而針對要求全熔透的焊接接頭，例如V形坡口和K形坡口的焊接，如果采用普通的熔化極氣保焊進行打底焊接，會由于電弧的穿透能力有限而無法實現焊接接頭的全熔透。因此，如果可以在熔化極氣體保護焊的基礎上提升電弧的穿透能力，實現深熔弧、大熔深的焊接，就能減少全熔透形式焊接接頭背面清根工序，大幅度提升焊接生產效率。

高效TIG焊接

⑴高效TIG焊接原理

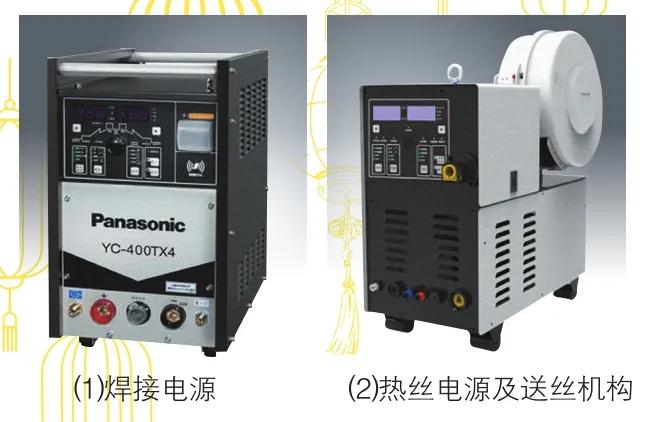

高效TIG焊是在傳統TIG焊基礎上發展的一種高效的熱絲TIG焊接方法。與傳統的熱絲TIG焊接相比較，高效TIG焊添加了帶高頻線性振動的送絲機構，通過焊絲的高頻線性振動，一方面促使熔滴主動脫離焊絲進入熔池，提升焊接速度；另一方面通過熔滴的傳遞，對熔池進行強力攪拌，震蕩熔池，增加熔池流動性，有利于熔池中氣體和夾雜的排出，增加結晶過程中液態金屬的運動，從而有效的提高焊接速率和減少焊縫缺陷，提高了焊縫質量。高效TIG焊接設備如圖1所示。

圖1 高效TIG焊接設備

⑵高效TIG焊接特點

高效TIG焊接工藝通過硬件裝置和軟件控制的結合，可以實現熱絲、振動熱絲等不同功能，其具有以下性能優勢：

1)可實現優異的全位置焊接性能，滿足全位置焊接需求。

2)熱輸入和焊后變形量較低，具有較高的焊接質量。

3)焊接速率較高，焊速可達0.7m/min。

4)不同焊接材料均采用氬氣保護，降低了焊接成本，還避免了混合氣配比的影響。

5)可實現窄間隙焊接(高效TIG的送絲速度與焊接電流是獨立控制的）。

⑶高效TIG焊接應用

針對雙相不銹鋼、鎳合金、鈦合金、鋁合金、銅合金、高強鋼等焊接難度較大、焊接質量要求高的特種焊接領域，采用高效TIG焊接一方面可以保證焊接接頭質量，另一方面還可以大幅度提升焊接效率。

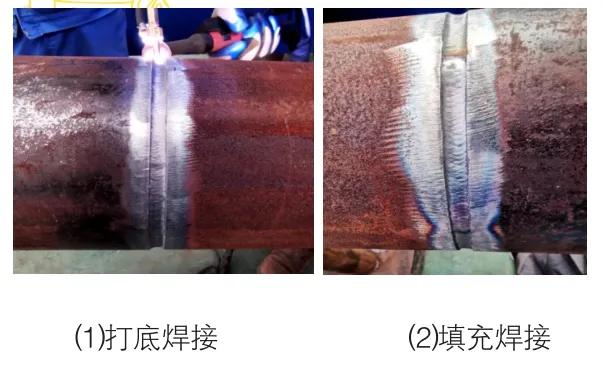

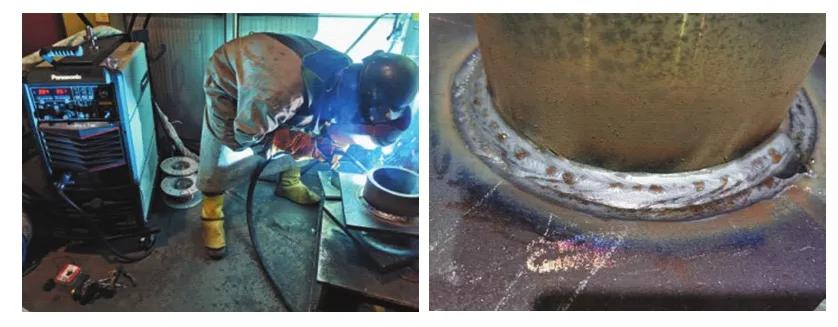

圖2為采用高效TIG焊接工藝進行的管道的打底及填充焊接。打底焊能夠?qū)崿F(xiàn)單面焊雙面成形，且焊縫成形均勻一致。填充以及蓋面焊接可以增大熱絲電流并提高填絲速度，焊接速度較普通TIG焊接速度提升1倍以上。

圖2 高效TIG焊接管道

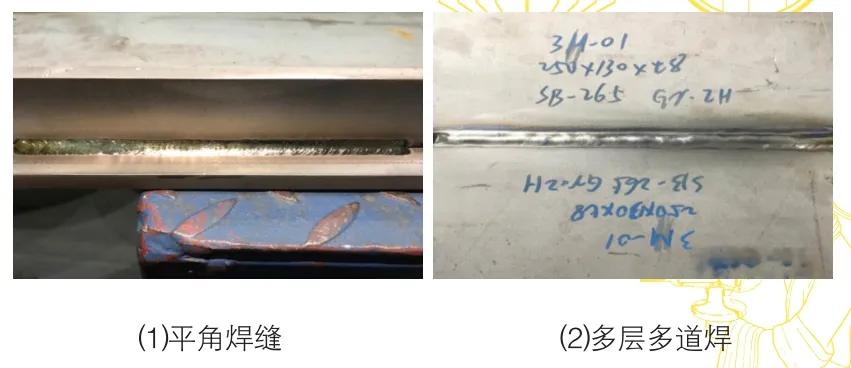

圖3為采用高效TIG焊接工藝進行純Ti的焊接。角焊縫表面呈金黃色，熱輸入量低，有助于控制焊接接頭的氧化情況。由于高效TIG焊接速度快，可以更加容易地控制焊接過程中線能量，確保焊接純Ti的焊接接頭的焊縫成形及內部焊接質量。多層多道焊接純Ti，焊接接頭滿足無損檢測要求，同時各項力學性能測試也符合標準要求。

圖3 高效TIG焊接純Ti

深透弧焊接

⑴深透弧技術原理

深透弧技術，是指在普通熔化極氣體保護焊的基礎上通過特殊波形控制，疊加高頻脈沖，起到壓縮電弧的作用，從而實現大熔深焊接效果。與此同時，深透弧可以通過調節電弧特性功能改變電弧的集中以及發散程度。

⑵深透弧焊接應用

1)單V形坡口T形接頭單面焊雙面成形

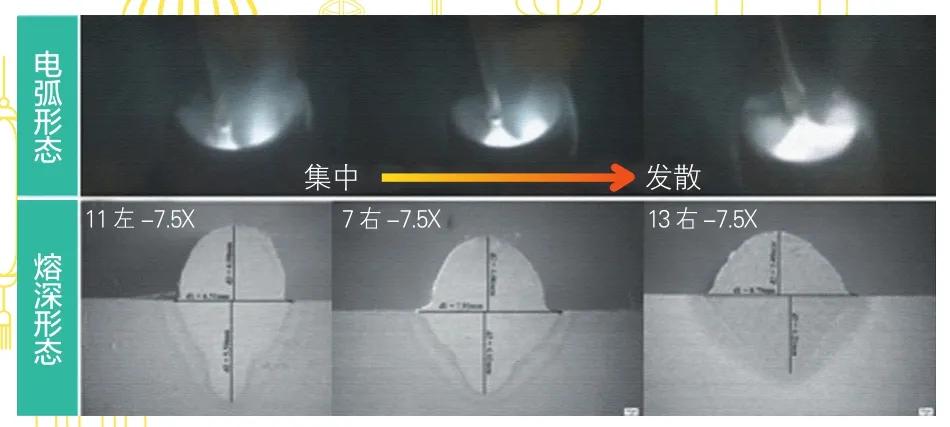

針對板厚10～22mm的T形接頭，一般情況下開單V形坡口，坡口角度40°～50°。采用傳統焊接方式想實現單面焊雙面成形，就需要預留組對間隙，但是在實際生產過程中很難滿足要求。采用深透弧模式進行焊接，可以滿足在鈍邊0～2mm，間隙0～1mm的條件下實現單面焊雙面成形，提升焊接接頭質量，深透弧不同形態及熔深圖如圖4所示，焊縫成形如圖5所示。深透弧的深熔模式，可以增大焊縫坡口根部熔深，達到熔透效果。機器人焊接使用擺動功能，在提升了電弧對組對間隙的適應性，改善了焊縫背部成形的均勻性、一致性的同時，增加電弧跟蹤功能，通過監測擺動過程中電流的變化情況，實時反饋焊縫中心位置變化，達到實時補償?shù)暮附有Ч?，保證焊縫成形穩定。

圖4 深透弧不同形態及熔深圖

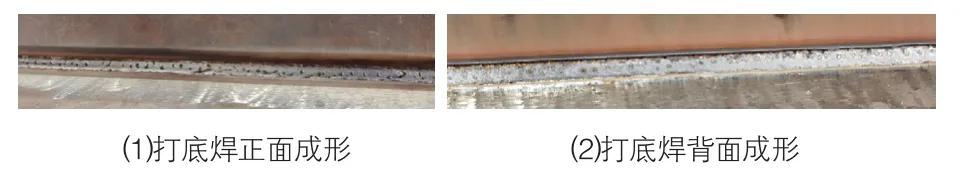

圖5 深透弧單面焊雙面成形

2)K形坡口全熔透焊接

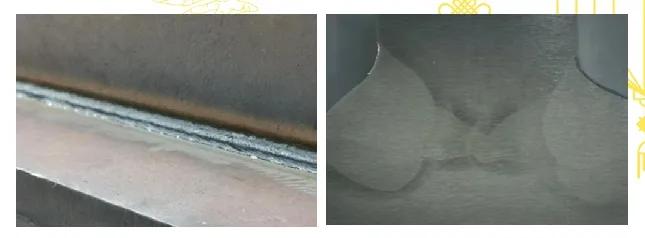

針對板厚20mm以上的T形接頭，一般情況開K形坡口，坡口角度40°～50°。使用傳統的焊接方式，要想保證接頭的全熔透，首先需要進行正面打底焊，在背面清根后進行反面打底焊，從而保證接頭的全熔透。目前，背面清根一般采用碳弧氣刨的方式，不僅操作工工作強度大，而且對環境污染較大。采用深透弧深熔模式，可以滿足在鈍邊0～3mm，組對間隙0～1mm的條件下，實現K形坡口雙面焊全熔透的焊接效果，如圖6所示，滿足UT探傷檢測要求，減少背面清根工序工作量。

圖6 K形坡口全熔透焊接

高效填充、蓋面焊接工藝

填充和蓋面焊接一般采用熔化極氣體保護焊（MIG／MAG焊），提升焊接效率需要從提高焊接速度和焊絲熔覆率兩方面考慮，即高速和高效，但這兩方面最終都?xì)w結于受焊接電流大幅提高的影響。然而當電流超過第二臨界電流時，熔滴過渡方式會轉變?yōu)樾D(zhuǎn)射流過渡，此時電弧不穩定、飛濺大、焊縫成形差，反而不利于焊接。因此，如果能在保證大電流的前提下實現穩定的熔滴過渡，將大大提高填充、蓋面焊接的效率。松下針對高速、高效的填充、蓋面焊接，開發了包括TANDEM串列雙絲、DeepenTwin單電雙絲，以及單絲大電流脈沖焊接等不同模式，可以適應于不同的焊接需求。

TANDEM串列雙絲焊接

⑴TANDEM串列雙絲原理

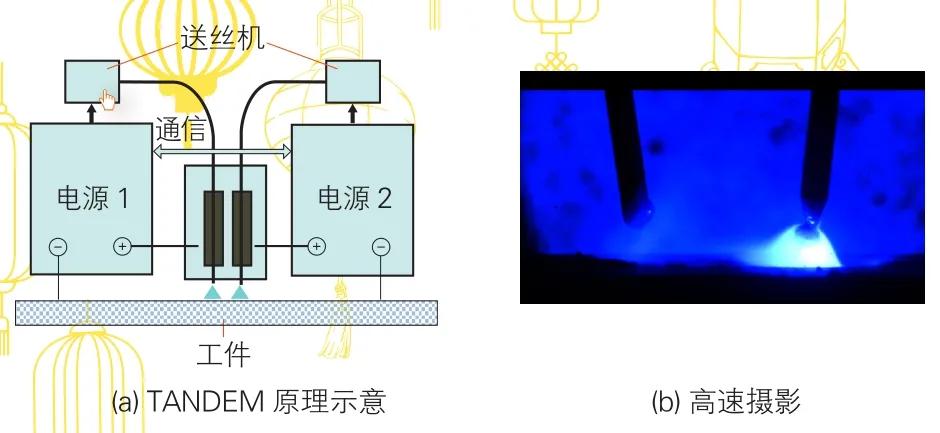

TANDEM串列雙絲是目前應用最多的雙絲焊接系統，由兩臺數字逆變焊機、兩臺送絲機以及一把焊槍組成。兩根焊絲分別由各自的送絲機構和兩個相互絕緣的導電嘴送絲，并且由兩臺電源單獨供電，在焊絲與工件之間形成兩個共熔池的獨立電弧。TANDEM串列雙絲焊接特點不同于傳統的單電弧焊接，是前后串列形成兩個電弧進行加熱，形成了長橢圓狀熔池，改變了熔池?zé)崃糠植紶顟B(tài)并降低其周圍的溫度梯度，因此TANDEM串列雙絲焊既降低了咬邊傾向，又實現了高速焊接。同時，由于兩個電弧交替燃燒，實現了對熔池的攪拌作用，改善了熔池的結晶過程，有利于熔池中氣體的逸出，從而提升了焊接接頭質量。TANDEM串列雙絲原理及高速攝影如圖7所示。

圖7 TANDEM串列雙絲原理及高速攝影

⑵松下TANDEM串列雙絲工藝特點

1)脈沖相位調整，相位0～270°可調，可以調整熔滴脫落時機，優化焊縫質量和表面成形，降低飛濺。

2)脈沖比調整，主從機脈沖比1～3可調，實現更寬的主從機電流匹配范圍，從而實現焊縫熔深可調。

3)單絲起收弧控制，實現單絲延遲起收弧控制，可以解決起弧過程中電弧干擾以及單絲收弧填充弧坑，避免火口裂紋。

4)單雙絲切換控制，實現焊接過程中單弧和雙弧焊接切換。

5)主從機切換控制，解決更改焊接方向后的主從機切換。

6)由于焊槍形狀及尺寸限制，適合長直焊縫焊接，不太適合短焊縫及空間干涉較多的情況焊接。

⑶松下TANDEM串列雙絲焊接應用

1)松下TANDEM串列雙絲高速焊接

汽車衡（U形肋）焊接，板厚6～14mm，要求8mm以上的焊腳尺寸。傳統的單絲焊接，在滿足8mm焊腳尺寸要求的前提下，焊接速度一般為0.4～0.5m/min之間。使用松下TANDEM串列雙絲高速焊，通過硬件配置與軟件的協同控制，在滿足8mm焊腳尺寸的基礎上，焊接速度可以提升到1.2～1.5m/min，同時焊接過程中電弧穩定，飛濺小，生產效率提升了2倍以上。

2)松下TANDEM串列雙絲高效焊接

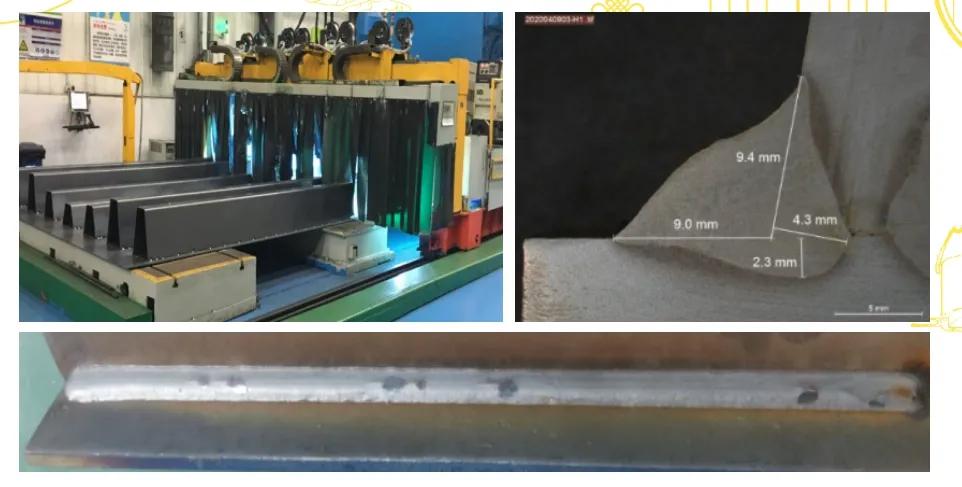

重卡車橋的焊接一般主要分為兩個部分，一是車橋縱縫的焊接，另一個是車橋加強圈環縫焊接?？v縫為開坡口的對接焊縫，傳統的焊接方式采用單絲焊接，焊接速度為0.25～0.3m/min，而采用松下TANDEM串列雙絲焊接，焊接速度可以達到0.6～0.7m/min，焊接效率提升一倍以上，綜合生產效率提升30%以上。圖8是TANDEM串列雙絲高速焊U形肋，圖9和圖10分別為采用松下TANDEM串列雙絲焊接車橋縱縫和環縫的焊縫外觀成形，焊縫成形均勻一致，無氣孔、咬邊等焊接缺陷，工件焊縫周圍飛濺附著量少，減少了后續打磨工作量。

圖8 TANDEM串列雙絲高速焊U形肋

圖9 車橋縱縫焊接

圖10 車橋加強圈環縫焊接

DeepenTwin單電雙絲焊接

⑴DeepenTwin單電雙絲焊原理

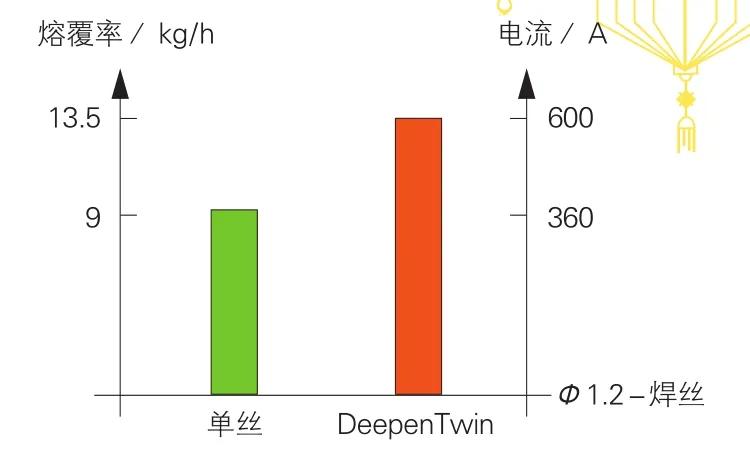

DeepenTwin單電雙絲系統是由一臺數字逆變脈沖電源，一臺送絲機以及一把焊槍構成的。其特點是兩根焊絲分別通過一個導電嘴的兩個孔進行送絲，兩根焊絲共同形成一個焊接電弧。圖11所示是DeepenTwin單電雙絲熔滴過渡，與單絲熔滴相比，雙絲之間是以“液橋”的形式連接，形成一個較大熔滴和單一的電弧。比起單絲電弧，雙絲焊具有更寬的弧柱區，電弧熱分布更均勻，有利于降低咬邊和裂紋傾向。DeepenTwin打破了單絲最高電流域的限制，在額定輸出功率下，最高熔覆率可提高50%。單電雙絲與單絲熔覆率對比如圖12所示。

圖11 DeepenTwin單電雙絲熔滴過渡

圖12 DeepenTwin單電雙絲與單絲熔覆率對比

⑵DeepenTwin單電雙絲焊工藝特點

1)系統簡單，容易操作。

2)單一電弧，不存在電弧干擾，飛濺小。

3)焊接效率高，最大熔覆率提升50%。

4)焊槍指向性更靈活，沒有焊接位置限制。

5)雙孔導電嘴可以旋轉調節焊絲的方向，操作更方便。

6)適用于手工焊、專機、機器人自動焊接。

⑶DeepenTwin單電雙絲焊應用

DeepenTwin單電雙絲適用于有高熔覆率焊接需求的工況，既適用于專機和機器人等自動化條件焊接，同樣也適用于手工焊接。圖13為采用DeepenTwin單電雙絲進行管板焊接，DeepenTwin單電雙絲可以使用兩根直徑1.0mm的焊絲，在400A電流下仍然可以獲得穩定的焊接效果，焊縫成形好，飛濺低。使用DeepenTwin可以提升適用電流閾值，焊接效率較使用單絲焊接提升大約30%。

圖13 DeepenTwin單電雙絲焊接

單絲大電流焊接

⑴單絲大電流焊接難點

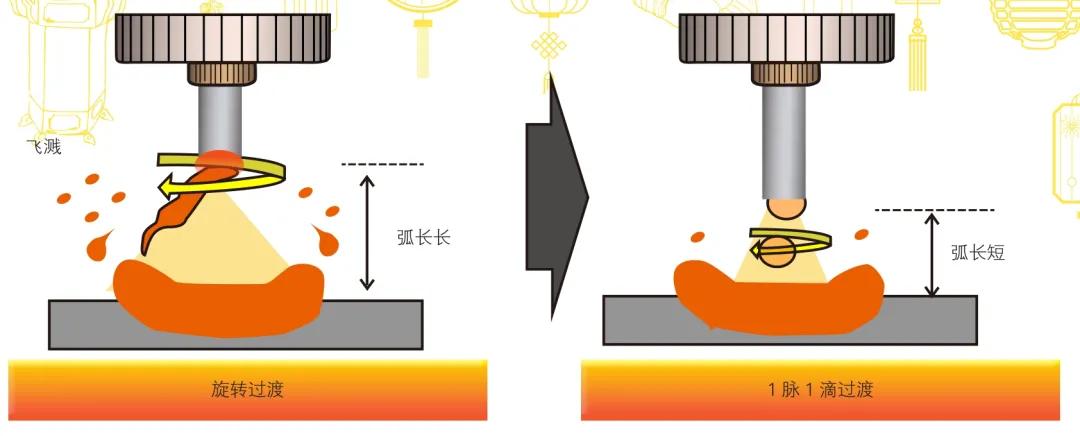

在450A以上的電流范圍內，大量焦耳熱的產生使得焊絲尖端熔化，并在電磁力的作用下發生旋轉，形成我們常說的旋轉電弧。此狀態下，電弧弧長長，熔滴過渡狀態不穩定，形成大顆粒飛濺，無法保證穩定的焊接過程，如圖14所示。針對粗絲大電流焊接存在的焊接問題，松下大電流焊機通過特殊脈沖波形控制達到穩定的脈沖射滴過渡狀態，由旋轉過渡方式向1脈1滴過渡方式轉變，因為這種特殊的短弧脈沖可以抑制電磁力的影響。

圖14 大電流熔滴過渡形式示意圖

⑵單絲大電流焊接特點

1)高性能焊機，100%負載持續率時焊接電流為700A。

2)高精度高速送絲系統，最大送絲速度35m/min。

3)大熔覆率，最大熔覆率18kg/h。

4)焊槍指向性靈活，沒有焊接位置限制。

5)適合專機、機器人自動焊接，焊接位置以船形焊為主。

⑶單絲大電流焊接應用

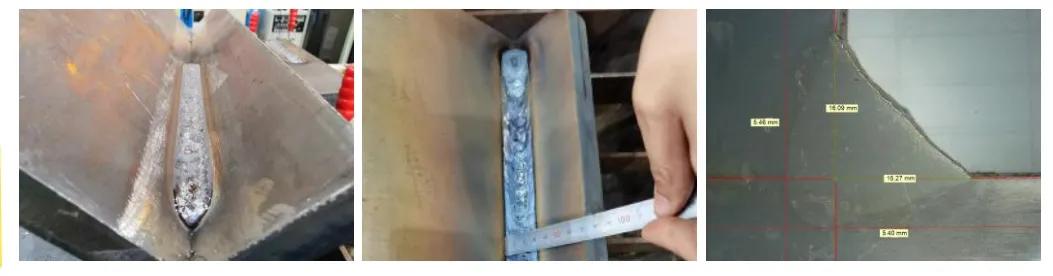

工程機械、鋼結構等行業中厚板的焊接，大部分角焊縫對焊角尺寸有嚴格的要求。傳統焊接方式要想實現大焊角尺寸的焊接，需要采用多層多道焊的方式進行焊接，效率較低。采用松下單絲大電流焊機，使用直徑1.4/1.6mm焊絲，最大輸出電流可以達到700A，如圖15所示，可以實現船形焊位置，焊角16mm焊縫一次成形，同時角焊縫單側熔深可達5mm以上，提升接頭質量以及焊接效率。

圖15 單絲大電流船形焊焊縫成形及熔深

結束語

⑴目前松下的高速高效焊接工藝在中厚板的打底、填充以及蓋面焊接方面已經應用于實際生產，取得了較好的經濟效益。

⑵針對中厚板不同的材料、接頭形式、裝備精度以及不同的焊接要求，選擇適應性強的焊接技術可以減少焊前準備及焊后清理工作，降低焊后返修工作量，這樣可以大幅度提升生產效率。

⑶不同的高效焊接工藝均有其優勢和不足，因此，針對實際生產中的需求選擇最適合的工藝，會為用戶帶來最佳的經濟價值。
