本文研究了線弧增材制造（WAAM）最新創新方法。

摘要

線弧增材制造（WAAM）已成為一種以逐層方式設計和生產材料的最新創新方法?？紤]到經濟地制造具有相對高沉積速率的大型金屬零件的便利性，象征性的進步使得研究WAAM技術及其挑戰、設計部件的類型成為可能。本文綜述了WAAM技術及其常用材料的最新研究進展。同時討論了WAAM中常見的錯誤，以及WAAM的優點。

鋁合金在海洋、航空航天和汽車工業中起著關鍵作用。本文也討論了不同系列的鋁合金在不同行業中的應用。5xxx和6xxx系列鋁合金廣泛應用于所有海洋工業。最后，討論了未來更好地推進該技術的重點領域。

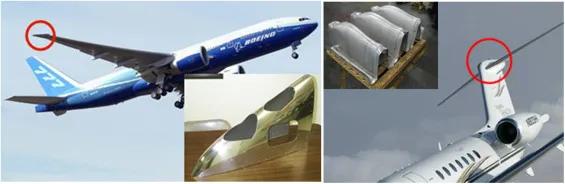

鋁合金SPF首次應用于航空領域。波音777使用5083鋁合金制造翼尖。雷神地平線公司生產的2004年鋁合金采用SPF技術制造尾部零件。

1.介紹

多年來，WAAM對工業部門的吸引力迅速增加。這種吸引力背后的主要原因是它有潛力以低成本、高沉積速率和高精度制造大型組件，以實現材料的光潔度。由于這些主要的積極因素，WAAM正在成為多種元素（如鈦、鋁合金、鎂合金和鋼）的可靠工藝。如今，增材制造（AM）技術得到了廣泛應用，其目的是通過分層沉積材料來制造商品，以替代依賴于原材料加工的常用技術。根據ASTM標準，金屬的AM分為三種類型：薄板層壓、定向能沉積和粉末層熔合。

圖1 金屬AM的詳細總結

在上述工藝中，氣體金屬電弧或氣體鎢電弧用作熱源，金屬絲用作原料。研究人員得出結論，與傳統方法相比，該過程所需的時間減少了40–60%。WAAM的整個過程分為三個階段：金屬沉積、工藝規劃和后處理。3D模型的生成，2D模型的刀具路徑生成，為每層建立沉積參數，識別焊接條件，如工藝規劃下的電壓、焊接速度下降（圖2）。這種技術被證明，更好的BTF比傳統的制造過程更有優勢。除去昂貴的材料，這是粉末基方法的更好的技術。本文旨在介紹采用WAAM技術通過各種工藝制造的鋁及其合金的各種應用。這里還討論了可能的和經常發生的缺陷及其類型。結論還涵蓋了關注質量改進的主題。

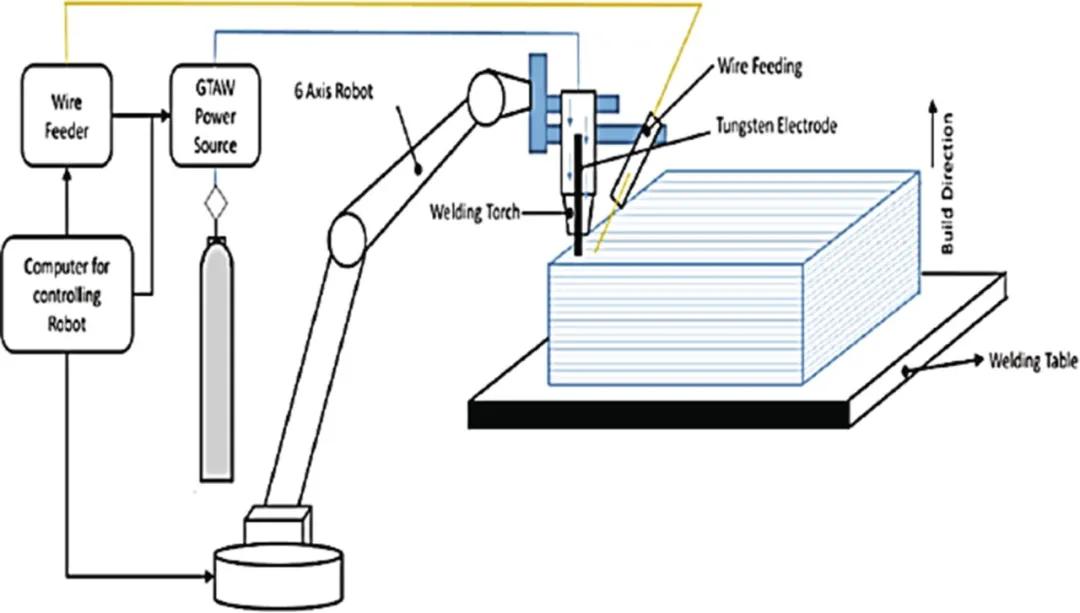

圖2 WAAM工藝示意圖

2.2.不同的焊接方法

2.2.1.鎢極氣體保護焊（GTAW）

用于GTA焊接的材料由鎢合金制成。這是因?yàn)榕c任何其他金屬相比，鎢的熔化溫度最高，約為6170F。焊接電流是選擇所用焊條尺寸的標準。電極越大，電流越大。直徑較小的焊條是另一種選擇，可用于焊接較薄的材料。

碳化鎢通常被認為是一種硬質金屬，因?yàn)樗挠捕缺绕渌沾煞勰└?。碳化鎢的熔點高達2870°C。碳化鎢是金屬鎢與碳在1850-2000℃下通過化學反應合成的。碳化鎢粉的SEM照片如圖所示。碳化鎢(WC)是一種非常受歡迎的材料，因?yàn)樗哂形说臋C(jī)械、物理和化學性能，如高硬度、高熔點、良好的電導率和導熱性以及高耐腐蝕性(Liu等人， 2016)。

2.2.2.氣體保護金屬極電弧焊（GMAW）

這是一種通過電弧合并由外部供氣保護的連續饋電消耗性電極產生熱量的方法。

2.2.3.等離子弧焊（PAW）

該方法涉及GTAW，電弧可以通過金屬和電極形成。PAW工藝和GTAW之間的顯著區別在于，焊工可以將電極放置在PAW焊炬體內，以使PAW遠離保護氣體。之后，等離子體被輸送到噴嘴周?chē)?，噴嘴將壓縮電弧，使等離子體隨著溫度的升高以高速離開。該方法使用非消耗性鎢電極。通過為整個噴嘴孔內的等離子體提供額外的強度，可以形成電弧。這種電弧焊方法可以有效地應用于所有可通過GTAW工藝連接的金屬。

2.3.WAAM過程中的優勢和挑戰

原材料價格的顯著變化創造了一種成本效率更高的基于金屬線的方法，而不是基于粉末的方法。盡管有這樣明顯的成本優勢，但當采用鋁和鋼等低成本材料時，這種優勢就變得極為可疑。WAAM可使鋼的沉積速率達到10 kg/h。它比粉末法高出約16倍，后者擁有最高的沉積速率為600 g/h。為了達到高的生產效率，送絲必須是最佳的。這將有利于不受控制的沉積焊縫，將導致增加過程不穩定性，并隨后施加表面粗糙度。與基于電子和激光的方法相比，WAAM由于腔室尺寸限制了物體的總體尺寸，因此能夠在不受尺寸限制的情況下制造部件。

2.4.WAAM過程中出現的缺陷

2.4.1.多孔性

孔隙度是任何材料最常見的缺陷之一。它是由氫氣引起的，氫氣被困在凝固的鋁泥周?chē)?，并在成品焊縫中留下空隙。氫在熔融鋁中有很高的溶解度。出于同樣的原因，在對鋁進行電弧焊接時，可能會產生大量氣孔，這一點也得到了認真考慮。有時，根據孔隙類型之間的差異以及掃描速度對孔隙的控制方式，可使用氬氣或氦氣的保護氣體混合物降低孔隙水平。此外，工藝參數對孔隙度發展有定量影響。此外，掃描速度以主觀方式控制孔隙度。

2024和7075合金易發生凝固裂紋。上圖是鋁焊接中凝固裂紋的一個實例。5xxx系列合金中的鎂等揮發性元素(主要合金元素)在焊接過程中會揮發，從而影響焊縫的抗拉性能。

2.4.2.裂紋和分層

與材料的極限抗拉強度相比，殘余應力值增加，導致裂紋發展。介于極限抗拉強度和屈服強度之間的殘余應力會導致變形?？拷练e材料的分層會導致分層。突出的原因是，在開發新層時，下伏層的重熔不當。

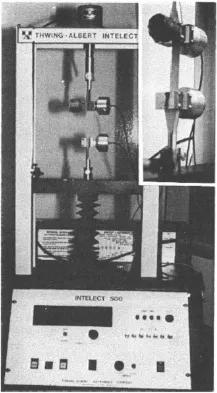

如圖，拉伸強度是在長20厘米(7.9英寸)寬15-25毫米(0.6-1.0英寸)的紙條上測量，使用恒定的伸長率，根據TAPPI標準T 494。報告的極限力為lb/in、kg/m、N/m。拉伸指數(通過拉伸強度除以基準重量得到)和斷裂長度是報告基準重量歸一化后的拉伸強度的交替方法。其他材料的抗拉強度以力/面積為單位報告，而不是像紙張那樣以力/寬度為單位報告。與依賴于紙張方向的所有其他強度特性一樣，紙張的抗拉強度應在MD和CD中分別測量?？估瓘?qiáng)度也可以在擺型機器(標準t404)上測量，這可能會給出稍微不同的結果。濕強紙的抗拉強度由標準t456測定。零跨度拉伸測試可以用來測量板材內纖維的強度(相對于纖維間粘接)。

2.4.3.拉伸殘余應力

即使在沒有外部載荷和熱梯度的情況下，某些應力仍然存在于物體中。這些應力稱為拉伸殘余應力。在特定情況下，由于殘余應力導致變形和物體翹曲，會發生塑性變形。

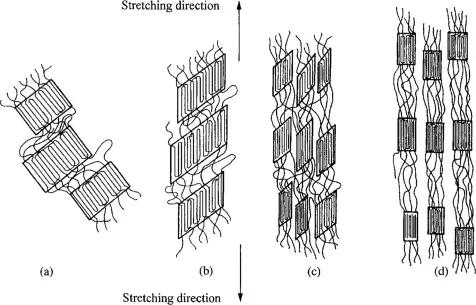

如圖，用x射線衍射、光學顯微鏡和電子顯微鏡詳細分析了半晶聚合物塑性變形的機理。特別是對聚乙烯單軸變形的情況進行了研究。這種處理僅限于分析由非晶區連接的球晶的三個相鄰晶片的修飾。

3.鋁合金

3.1.鋁合金簡介

在地殼中，鋁據說是第三種豐富的元素。由于鋁及其合金具有良好的耐腐蝕性、導熱性、可焊性和強度重量比，因此各種各樣的鋁及其合金正在工業中使用。使用優質鋁合金確保技術系統后的效益。在更換關鍵總成和總成期間應用組合原則，其忠誠度直接影響整個復雜技術系統（如機動車）的完整性，且準確地說。使用領先的車輛維修概念，如精益維修概念（圖3）。在鋁合金等主導材料的幫助下，可以使用合適的模擬工具和軟件包（如ADVISOR、PSAT、RCF方法）預測行為。鋁合金? 鎂? Mn顯示出強度和成形性的最佳混合。由于其特殊的高應變硬化，這些都是通過變形硬化和固溶機制實現的。AlMg5Mn（A5182）等合金已被廣泛應用于復雜沖壓件和高強度件。

圖3 鋁的市場滲透和直接質量節約

3.2.鋁合金WAAM

3.2.1.GTA焊接

GTA焊接過程中的平滑沉積層是通過提供單獨的材料和能量輸入獲得的。熱輸入是獲得外觀平滑度和各層均勻性的關鍵因素。純鋁1xx或鋁錳合金3003是鋁中最常用的合金焊接工藝。使用HTS-2000釬桿，鋁釬焊用于鋁的制造和維修，因?yàn)槠涑杀据^低，并且產生牢固的焊縫。

3.2.2.GMA焊接工藝

GMA-WAAM中的鋁沉積速率約為1 kg/hr。鋁合金GTA-WAAM中的金屬液滴過渡和電弧被認為是影響制造材料質量的關鍵因素。Haselhuhn等人使用不同的鋁合金進行的一項實驗得出結論，當考慮強度和孔隙率時，4000系列與其他系列相比表現出更好的性能。Horgar等人通過實驗得出結論，WAAM沉積了AA5183鋁合金。隨著孔隙度的增加，在沉積后續層的同時，已經形成的層的預熱區中幾乎沒有額外的裂紋。

人們普遍認為，產品的微觀結構取決于其在制造過程中的熱歷史。獨特的WAAM熱循環，包括反復加熱和冷卻，在加工零件中產生亞穩定的微觀結構和不均勻成分。例如，Baufeld等人研究了使用基于gtaw的WAAM系統制備的Ti6Al4V的微觀結構，發現在預制墻體上有兩個不同的區域。在垂直于構建方向的底部區域，出現了帶α相片層的籃波Widmanst?tten結構，而在頂部區域，沒有帶層，主要是針狀的沉淀結構。在po基過程中也觀察到類似的微觀結構演變。Lin等報道了沿build方向的漸變組織，并從底部到頂部識別出馬氏體α′結構、Widmanst?tten結構和籃波結構，如圖所示。由于熱梯度的影響，在構建方向上還觀察到具有離散方向的β晶粒的外延生長，這在增材制造的鈦合金部件中很常見。

4.應用

4.1.航空航天領域的WAAM

目前，AI-Li合金有機會實現8-10%的重量節省和高達15%的額外剛度，同時滿足驗收水平的其余性能標準?？梢哉J(rèn)為，傳統的飛機裝配方法避免了使用碳樹脂復合材料所固有的巨大轉換成本。AA2219合金是必不可少的。由于它可焊接，在液氫和氧氣溫度下具有良好的強度和斷裂韌性，因此它一直是儲罐運輸?shù)闹е?。在早期，直?0世紀90年代，鋁鋰合金一直以傳統方式使用。例如，阿波羅登月艙結構中使用了AA2219和AA7075。圖4中的A380示例是一幅令人興奮的圖片，因?yàn)樗f(shuō)明了名義上相同應用的不同材料選擇。

圖4 奧迪AL2鋁合金車身結構

第三代鋁鋰合金用于小型直升機、運輸機和高性能軍用飛機尚未開發。鋁工業正在努力開發并以合理的價格提供具有挑戰性的材料，以便在不久的將來使用。

4.2.WAAM在汽車工業中的應用

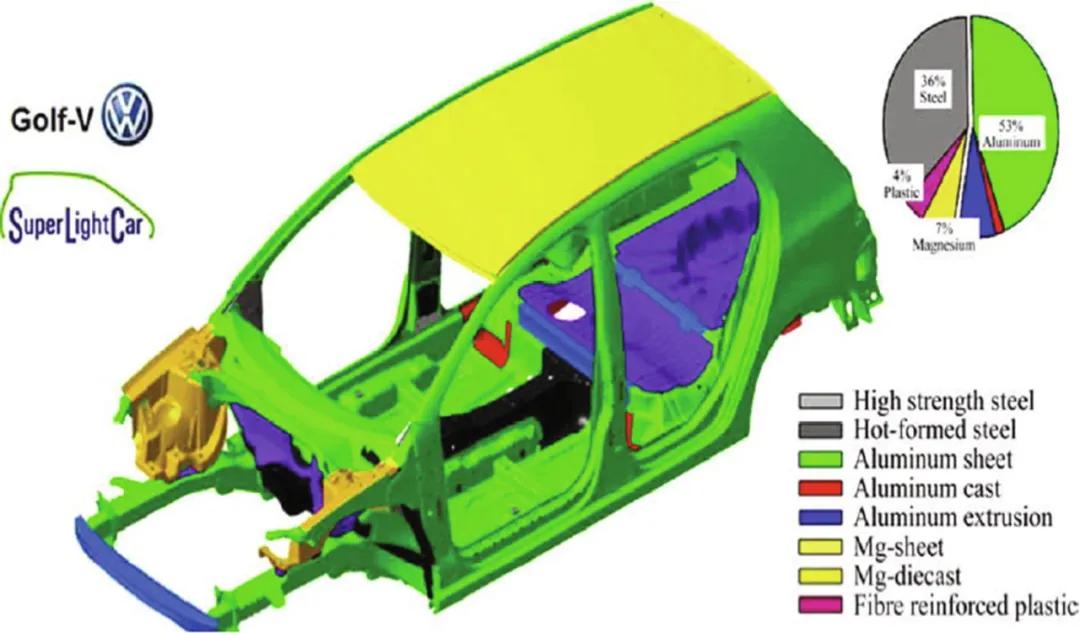

汽車工業中鋁及其合金的發展已用于車輪、變速器、發動機和熱交換器的鑄造。最特別的減重范圍是白色車身（白車身）和大量鋁（圖4）。

最近的研究表明，用鋁代替鋼可使白車身重量減輕50%。與其他減少過程相比，這將導致車輛總重量減少20–30%。SLC車身在質量減少95 kg（34%）與參考（65–110 kg）和額外部件成本5盧比/kg（圖5）之間表現最佳。

圖5 最終的slc體多材料概念

4.3.WAAM在海洋工業中的應用

鋁是一種失重且廣泛使用的有色金屬。碳鋼和高強度低合金鋼是海洋工業中使用的兩種最常見的鋼。碳鋼的屈服強度約為235MPa，HSLA的屈服強度介于215和350 MPa之間。鋁合金用于一些運輸系統，如渡輪、貨船、水翼艇和船只，因?yàn)橹亓枯p，速度快。與鋼相比，鋁合金還提供了約60%的原始重量。這就是它被用于船體和上部結構的原因。

此外，鋁以其加工鋁材料時的速度和易用性而聞名。由于硅的存在，6xxx系列鋁合金可輕松鑄造?？傊?，可以說，鋁及其合金主要用于多種應用，如船舶和船舶的建造，因?yàn)槠湟子讷@得，在制造過程中提供舒適性，穩定性，以及高強度重量比。

靜強度始終是選擇鋁合金的主要考慮因素。只有當合金具有結構性能所需的最低強度時，才考慮強度和其他性能之間的權衡，例如斷裂韌性、抗疲勞退化性和各種類型的腐蝕。在過去的幾十年中，鋁合金的開發同時顯著提高了強度和其他性能。在這些PH系統中，通過二次合金化增材組合，減輕雜質元素的影響，并使用圖中示意性所示的加工順序，產生所需的微觀結構并優化性能。

5.結論

上文對鋁和焊接工藝的幾個方面進行了詳細的回顧。本文討論了不同類型的焊接工藝、焊絲電弧添加劑制造的發展、從傳統焊接方法轉向新工藝、挑戰和優勢、鋁及其不同類型合金的介紹，以及鋁合金在主要行業中的應用。以下提到了一些關鍵的收獲和未來的研究方向：

?WAAM制造零件中出現的缺陷與目標材料特性和工藝指南共同相關。

?船體設計和維護中的主要問題是由腐蝕引起的，腐蝕導致強度收縮。

?本研究的實際好處是，通過了解線弧添加劑制造以及制造過程中面臨的幾個應用和挑戰，以及克服鋁及其合金制造過程自動化的方法。

?WAAM作為一個未來的經濟機遇，在一定程度上可以滿足航空航天和汽車領域?qū)︿X零件，特別是高強度合金的日益增長的需求。

?由于工程材料要求的復雜性和規模生產的滑動性，許多WAAM工藝設計可能以針對特定應用進行優化的方式建立，而不是使用能夠處理所有可能復雜情況的單一工藝。

為了提高性能，可以對分層和殘余應力缺陷進行進一步研究。

來源：Recentdevelopments and challenges associated with wire arc additive manufacturing ofAl alloy: A review，MaterialsToday: Proceedings，https://doi.org/10.1016/j.matpr.2021.03.542

參考文獻：M. Liberini, A. Astarita, G. Campatelli, A. Scippa, F. Montevecchi,G. Venturini,M. Durante, L. Boccarusso, F.M.C. Minutolo,A. Squillace, Selection of OptimalProcess Parameters for Wire Arc AdditiveManufacturing, Procedia CIRP. 62(2017) 470–474,https://doi.org/10.1016/j.procir.2016.06.124.
