本文對飛機蒙皮激光剝漆技術進行了研究。

摘要

本文對波音系列飛機蒙皮的激光剝漆技術進行了研究，為提高飛機蒙皮的剝漆效率，降低現有飛機蒙皮的維護成本提供了參考。研究了激光能量密度為2-6 J/cm2時飛機蒙皮的剝離效應。SEM和EDS分析表明，最佳清洗參數為5 J/cm2。飛機對安全有著近乎嚴格的要求，所以如果激光剝漆技術廣泛應用于飛機維修，必須實現無損清洗。研究了不同能量密度激光剝漆后飛機蒙皮鉚釘孔的微動摩擦磨損性能，研究了蒙皮其他部位的摩擦磨損性能，并與機械磨削和激光剝漆進行了比較。結果表明，激光并沒有降低飛機蒙皮表面任何部位的摩擦磨損性能。研究了激光剝漆后飛機蒙皮表面的殘余應力、顯微硬度和腐蝕性能。通過與機械研磨法和激光剝漆法的對比，證明激光不會降低飛機蒙皮的硬度和耐腐蝕性。但是，在激光清洗后，飛機蒙皮表面會產生一些塑性變形，這是目前需要注意的問題。

1. 介紹

如今，民用航空飛機已經成為主要的交通工具，它可以為乘客提供方便的服務。飛機的維護對于的飛行安全至關重要。商用飛機必須每六年檢查一次，或在累計飛行24000小時后，或在2000次起降后。在維護飛機時，需要將飛機表面的油漆全部清除，并檢查蒙皮基板是否有腐蝕缺陷和疲勞裂紋，以避免飛機事故。因此，在剝離飛機蒙皮的油漆時，一定要特別注意清潔方法，防止損壞基材。傳統的油漆剝離方法主要有機械法、化學法和超聲波清洗法。雖然他們的技術已經成熟，但仍然存在許多不足。例如，機械清洗方法容易對基材造成損傷，化學清洗方法對環境造成污染，超聲波清洗的效率限制了其大規模應用。激光清洗以其綠色、高效、適用性廣、非接觸等優點，近年來被廣泛應用于飛機外殼的除漆。激光脫漆是激光清洗技術最有前途的應用之一。這個過程是光和物質之間的相互作用。當激光破壞基材與污染物之間的結合力時，污垢通過蒸發、破碎、振動等方式落下。

NFP之外的水平切片。

對一架飛機實施安全裕度，相當于在每架飛機外增加一個緩沖區。向外移動一對飛機的NFP邊緣，相當于擴大了該對飛機中相對可動飛機參考點的不允許區域的邊界。原始NFPs的每條邊向外移動距離n(上圖)，兩架飛機之間的最小安全距離為1米。

近年來，隨著激光技術的快速發展，激光清洗已經變得更加自動化，生產率更高，成本更低。廣泛應用于除漆除銹、輪胎模具清洗、文物保護、核凈化。

本文研究了Nd: YAG激光對波音系列飛機蒙皮BMS10-11涂層的清洗效果。通過改變不同的激光能量密度，探討了涂料層去除的最佳參數，并通過SEM和EDS分析了涂料層去除機理。清洗最關鍵的一點是不要損壞基板，這對飛機蒙皮更重要。因此，對激光清洗飛機外殼和傳統清洗飛機外殼的摩擦磨損性能進行了研究。在蒙皮的鉚接孔周圍存在典型的微動摩擦和磨損，因此我們也進行了微動摩擦和磨損性能研究，以證明非破壞性清洗。此外，我們還對激光清洗和傳統清洗的蒙皮進行了電化學腐蝕實驗、殘余應力測試和顯微硬度測試，為激光清洗在飛機蒙皮中的大規模應用提供了參考。

2. 實驗的程序

2．1． 樣品材料制備

試驗材料為波音飛機外殼(山東太古飛機工程有限公司，中國濟南)。蒙皮分為三層(如圖1所示)，第一層為BMS10-11底漆，第二層為鋁包層(純鋁)，第三層為基板(2024鋁合金)。將蒙皮材料切割成20 × 20 mm和?24 mm樣品，進行激光清洗實驗和摩擦磨損試驗。

圖1 飛機蒙皮結構示意圖。

2.2 激光清洗實驗

實驗設備為中功率高能激光二極管泵浦脈沖固態激光清洗設備(SC200W-350KW，山東科學院激光研究所，濟南)。激光清洗原理圖如圖2所示，實驗設備的主要參數如表1所示。將激光介質置于兩個平行反射鏡(一個為全反射鏡，一個為半反射鏡)之間，形成光學諧振腔。軸向傳播的單色光在腔內來回傳播。將單色光在諧振腔中增強為激光器后，由高磁導率的輸出鏡發出，成為連續激光器。通過激光調q，可以將連續激光器轉換為高峰值功率脈沖激光器。實驗中激光清洗速度為5 mm/s，光斑直徑為0.5 mm，光斑重疊率為0.3，場鏡焦距為100 mm，重復頻率為10 kHz。通過改變激光器的加載電流來控制不同能量密度的激光器。最后選取5組能量密度:2 J/cm2、3 J/cm2、4 J/cm2、5 J/cm2、6 J/cm2。我們使用SEM和EDS (JSM-7610F, JEOL, Tokyo, Japan)對激光清洗后的樣品進行分析，研究清洗效果。

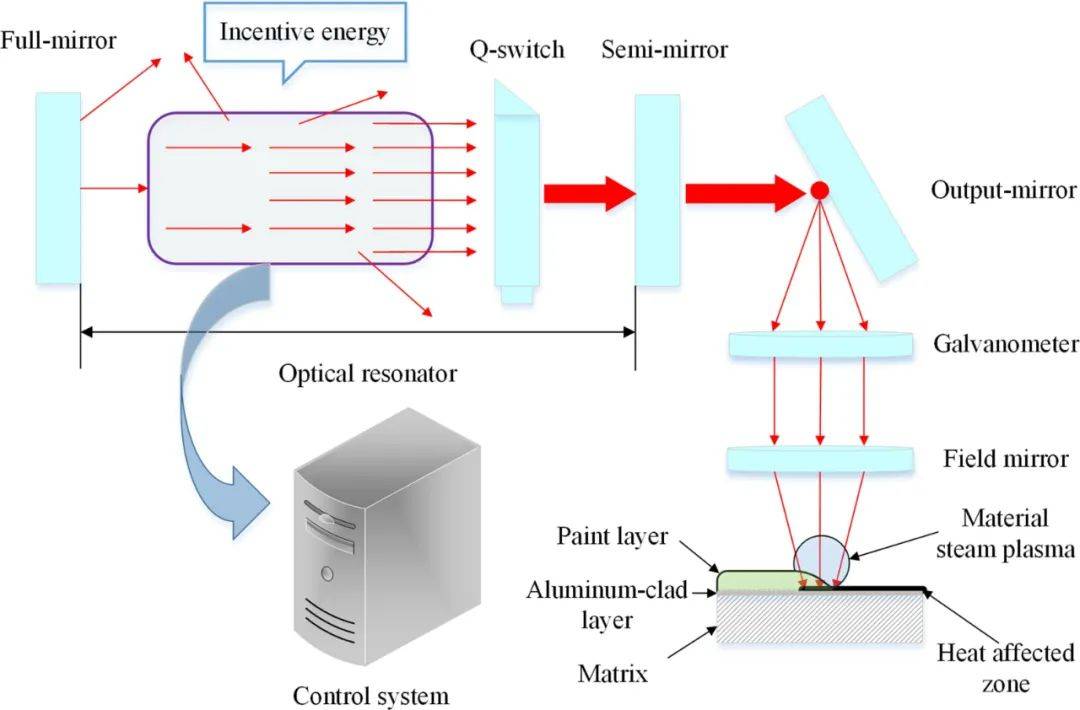

圖2 激光清洗示意圖。

表1 激光清洗設備主要參數。

2．3. 摩擦磨損試驗

采用MFT-50 RTEC摩擦磨損試驗機(San-Jose, CA, USA)研究激光清洗后飛機蒙皮的摩擦磨損性能。摩擦磨損試驗示意圖如圖3所示。摩擦是球和板之間的干往復摩擦。GCr15軸承鋼球(Ra<0.1μm)，直徑為6.35 mm，硬度為HV750。加載力為10 N，磨損時間為30 min，位移幅值為4.5 mm，運行頻率為2 Hz。采用RTEC微動摩擦磨損試驗機(MFT-2000, San-Jose, CA, USA)研究了激光清洗后飛機蒙皮鉚釘孔周圍的微動摩擦磨損性能。微動摩擦磨損試驗示意圖如圖3所示，微動磨損試驗區域如圖4所示。同樣，摩擦法為室溫下干往復摩擦法。GCr15軸承鋼球(Ra <0.1μm)，直徑為9.525 mm，硬度為HV750。載荷為10 N，磨損時間為30 min，位移幅值為50 μm，運行頻率為2 Hz。在進行摩擦磨損實驗后，利用MFT-4000白光干涉儀(蘭州華輝儀器科技有限公司)采集磨損形貌，測量磨損體積和摩擦系數。

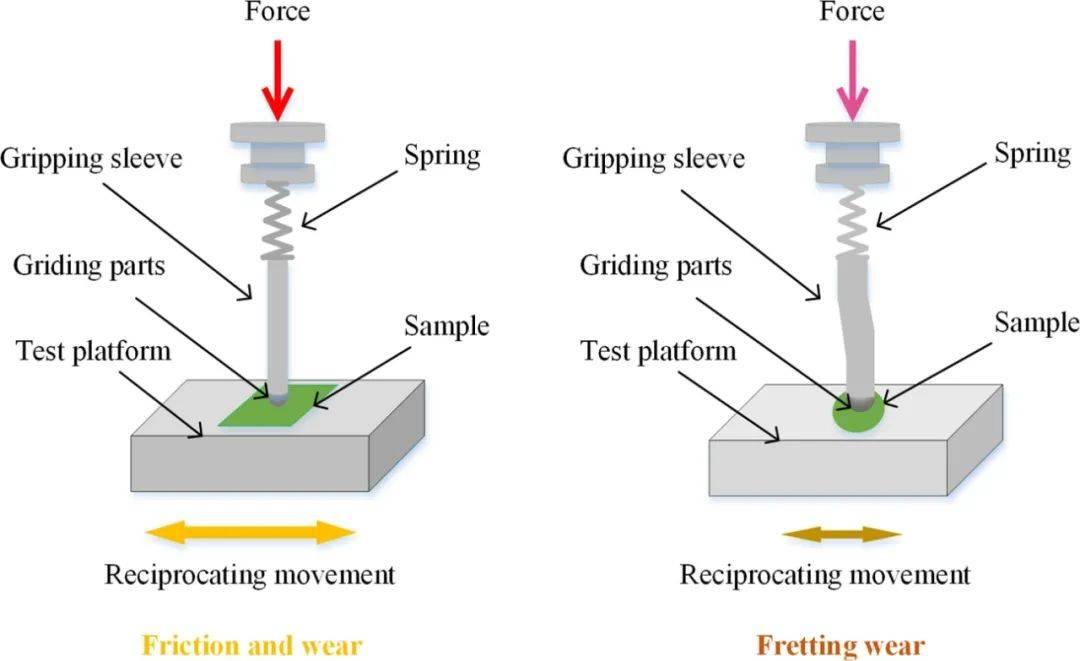

圖3 摩擦磨損試驗示意圖。

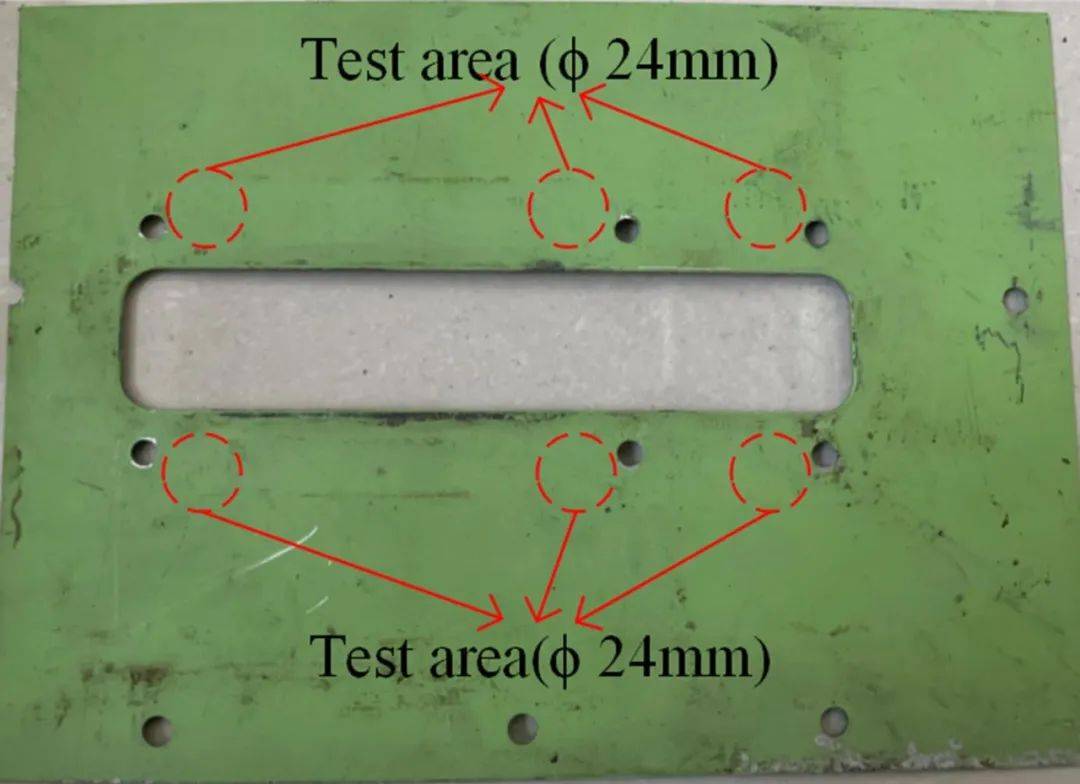

圖4 微動磨損試驗區。

2.4. 硬度和殘余應力測試

使用micro-Vickers硬度測試儀（402-MVD，Wilson，Norwood，USA）在激光清潔后測試飛機蒙皮表面的微觀硬度。試驗方法是4點測量，負載為200g，測量同一樣品三次并取平均值。使用X射線殘余應力分析儀（iXRDCOMBO，Proro，加拿大）在激光清潔后對飛機蒙皮表面進行殘余應力測試。輻射類型為Cr_K-α，衍射布拉格角為139.0度，波長為2.291 ?。分析和表征激光清洗后飛機蒙皮表面的強度和拉伸彎曲性能。

2．5 電化學實驗

利用電化學工作站(CHI604E，上海晨華儀器有限公司，上海，中國)研究了飛機表面激光清洗后的電化學特性。電化學工作站原理圖如圖5所示。電解質為3.5% NaCl溶液。實驗采用經典的三電極，飽和甘汞電極作為參考電極，鉑板作為輔助電極，飛機蒙皮樣品作為工作電極。實驗前，非工作表面用Kraft硅膠包覆，然后浸于溶液中30 min，穩定開路電位。為了得到完整的動電位極化曲線，將初始電位與開路電位結合設置為?1.2 V，最終電位為?0.6 V。在10 mV/s的掃描速度下測量了極化曲線。實驗數據用分析軟件(CHI604E電化學分析儀，版本15.03,3700 Tennision Hill Drive Austin, Austin, TX, USA)記錄。對極化曲線進行擬合，得到陽極極化曲線斜率(Ba)、陰極極化曲線斜率(Bc)、腐蝕電位(Ecorr)和腐蝕電流密度(Icorr)。

圖5 電化學工作站原理圖。

3.結果與討論

3．1. 激光清洗效果分析

3.1.1 激光清洗后飛機蒙皮表面形貌表征

在激光能量密度為2 J/ cm2-6 J/ cm2時，飛機蒙皮的宏觀形貌如圖6所示，微觀形貌如圖7所示。結合圖6(a)和圖7(a)可以得出，未進行激光清洗的飛機蒙皮表面與綠色的BMS10-11底漆緊密貼合，并混入少量污漬。當激光能量密度為2 J/cm2時，雖然蒙皮表面上一層的油漆層已經開始開裂(圖6(b))，但蒙皮表面下一層的BMS10-11底漆仍然完全覆蓋蒙皮表面(圖7(b))。當激光能量密度為3 J/cm2時，蒙皮表面的底漆開始明顯剝落，金屬色開始顯現;即暴露出鋁包層(圖6(c)和圖7(c))。當激光能量密度達到4 J/cm2時，蒙皮表面的油漆層幾乎被去除(圖6(d))，但微觀形貌顯示表面有大量的波(圖7(d))。初步猜測是鋁包層剛剛泄漏，發生了熱氧化。當激光能量密度達到5 J/cm2時，從宏觀和微觀形貌可以看出，目前清洗效果最好。表面油漆層被完全去除，清洗后表面形貌平整(圖6(e)和圖7(e))。當能量密度達到6 J/cm2時，清洗后蒙皮表面再次出現波(圖6(f)和圖7(f))。我們猜測高能激光穿透了鋁包層，所以飛機蒙皮暴露了基體本身，也就是2024鋁合金。這將在以后的EDS實驗中進行演示。

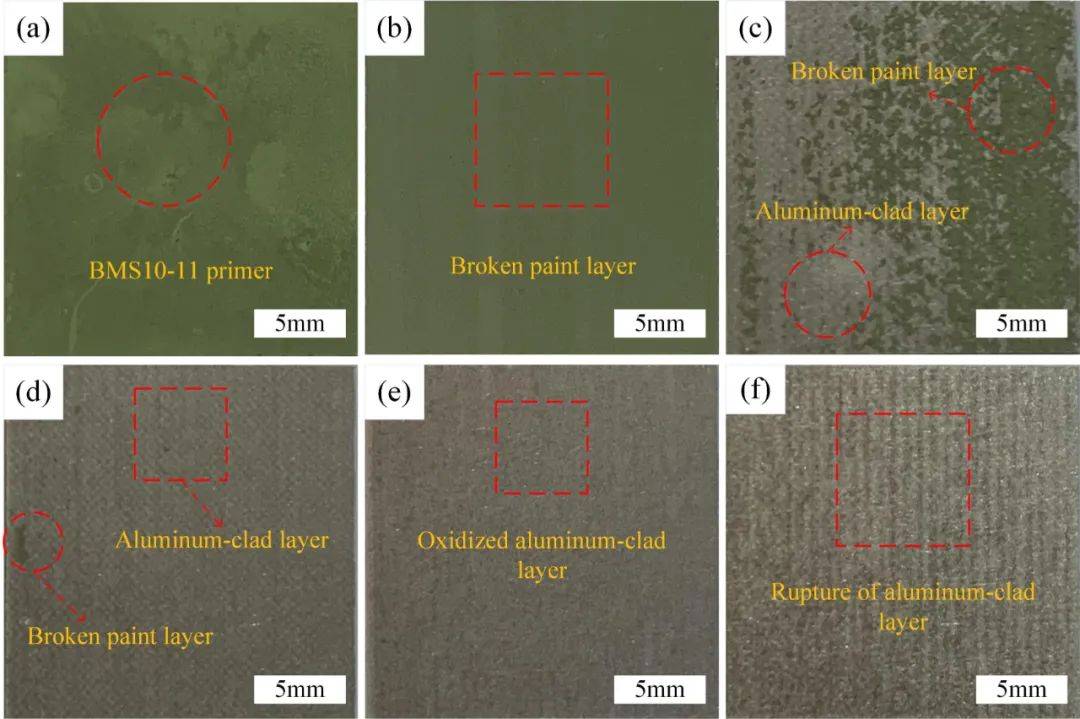

圖6 不同激光能量密度清洗下飛機蒙皮表面宏觀形貌:(a)未清洗;(b) 2 J / cm2;(c) 3 J / cm2;(d) 4 J / cm2;(e)5 J / cm2;(f) 6 J / cm2。

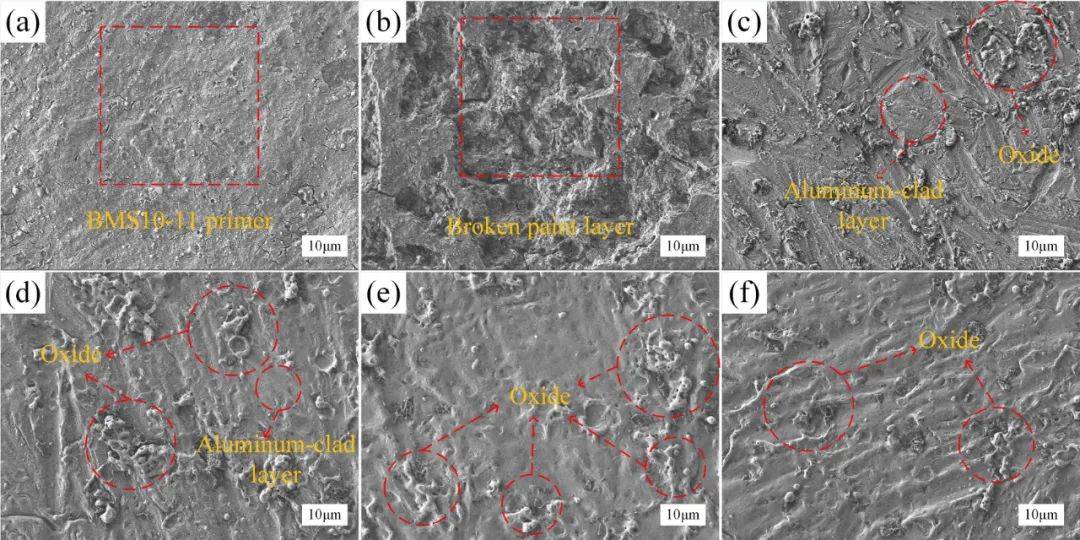

圖7 不同激光能量密度清洗下飛機蒙皮表面微觀形貌:(a)未清洗;(b) 2 J / cm2;(c) 3 J / cm2;(d) 4 J / cm2;(e)5 J / cm2;(f) 6 J / cm2。

3.1.2 激光脫漆機理研究

清洗過程中，隨著激光能量密度從2 J/ cm2增加到5 J/ cm2，底漆逐漸完全脫落，飛機蒙皮表面無可見金屬蒸氣。我們收集激光清洗后脫附的油漆層碎片，進行SEM和EDS分析，如圖8所示。結合能譜1 - 3和圖1可以看出，BMS10-11底漆的所有元素都包含在飛機蒙皮表面脫落的碎片中。掃描電鏡(SEM)下的涂層碎片呈塊狀狀，EDS分析顯示大部分的氧以塊狀形式存在。我們可以推斷激光剝漆主要是由于蒙皮表面的油漆層吸收激光能量，然后通過振動熱氧化而脫離蒙皮表面。

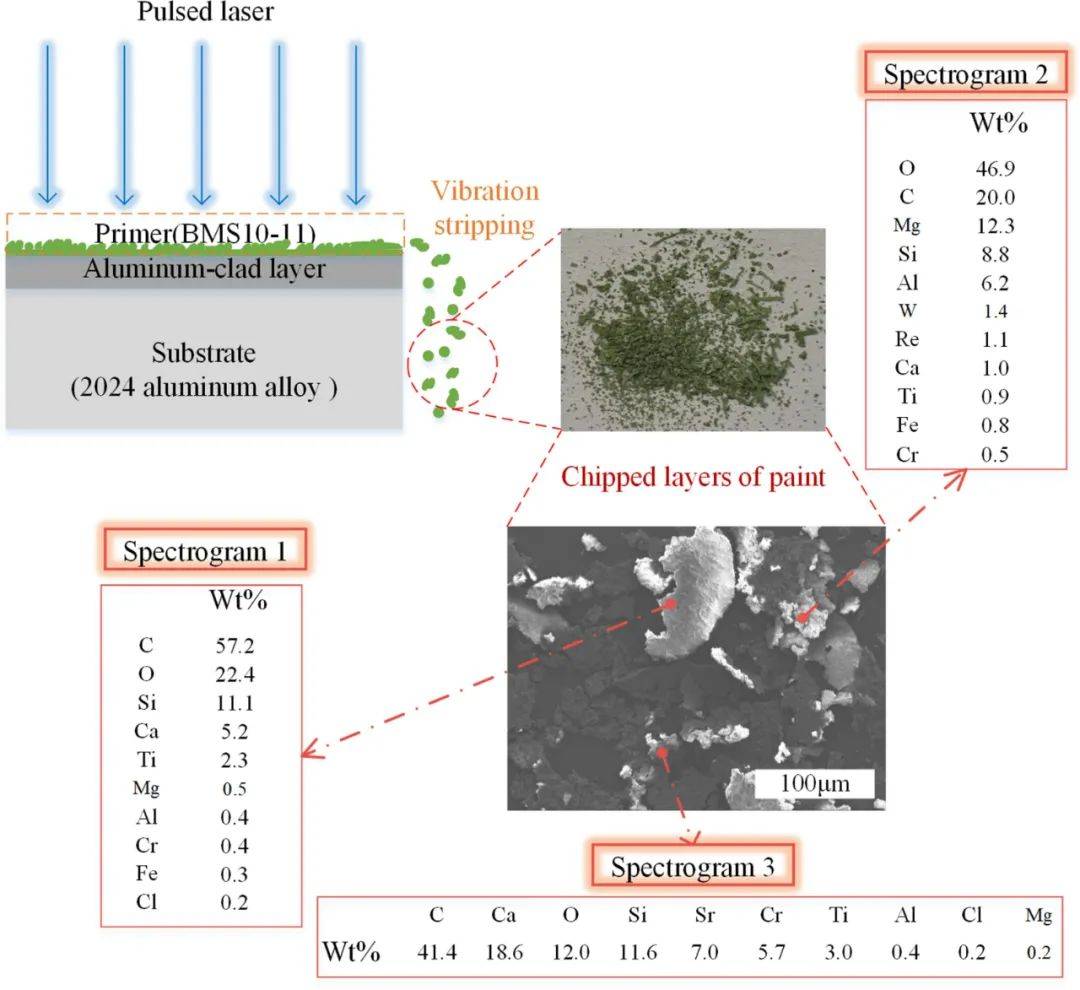

圖8 激光剝漆原理圖。

3.1.3 激光剝漆工藝

對所有清洗過的樣品進行EDS分析，結果如圖9所示。在2 J/cm2時，BMS10-11底漆層吸收激光能量后開始開裂，氧含量迅速上升。其中Si、Ca、W、Cl等在高溫下易氧化，形成氧化物并從蒙皮表面脫落。在3 J/ cm2時，漆層中Si、Ca、W、Re、Mg、Fe等元素消失。大部分涂料層已被去除，鋁含量從0.4%迅速增加到76.9%，蒙皮開始暴露鋁層(圖6(c))。此時，蒙皮表面的氧氣處于低狀態。隨著激光能量密度的增加，在4 J/ cm2時，Al含量繼續上升至79.3%，蒙皮表面的油漆層幾乎被去除。鋁包層開始熱氧化，導致蒙皮表面產生波浪。5 J/cm2時，Al含量最高，達到79.5%。鋁包層繼續被熱氧化，之前被氧化過的部位被重新熔化，使蒙皮表面顯得比較平整，可以認為是最好的清潔狀態。

當激光能量密度達到6 J/ cm2時，高能激光將鋁層中的鋁離子電離汽化，鋁元素含量降低，表面可見金屬蒸氣。EDS顯示Cu出現在蒙皮表面。結合圖6(f)，蒙皮表面開始出現2024鋁合金基體。飛機蒙皮清洗的原則是不損壞基材。蒙皮失去了鋁涂層的保護，失去了其高的耐腐蝕性，不利于下一步對漆層進行重漆。將整個清洗過程分為兩個階段:5 J/ cm2為最佳清洗參數;5 J/ cm2之前為第一階段，即欠清洗階段;5 J/ cm2后為超凈，為第二階段。

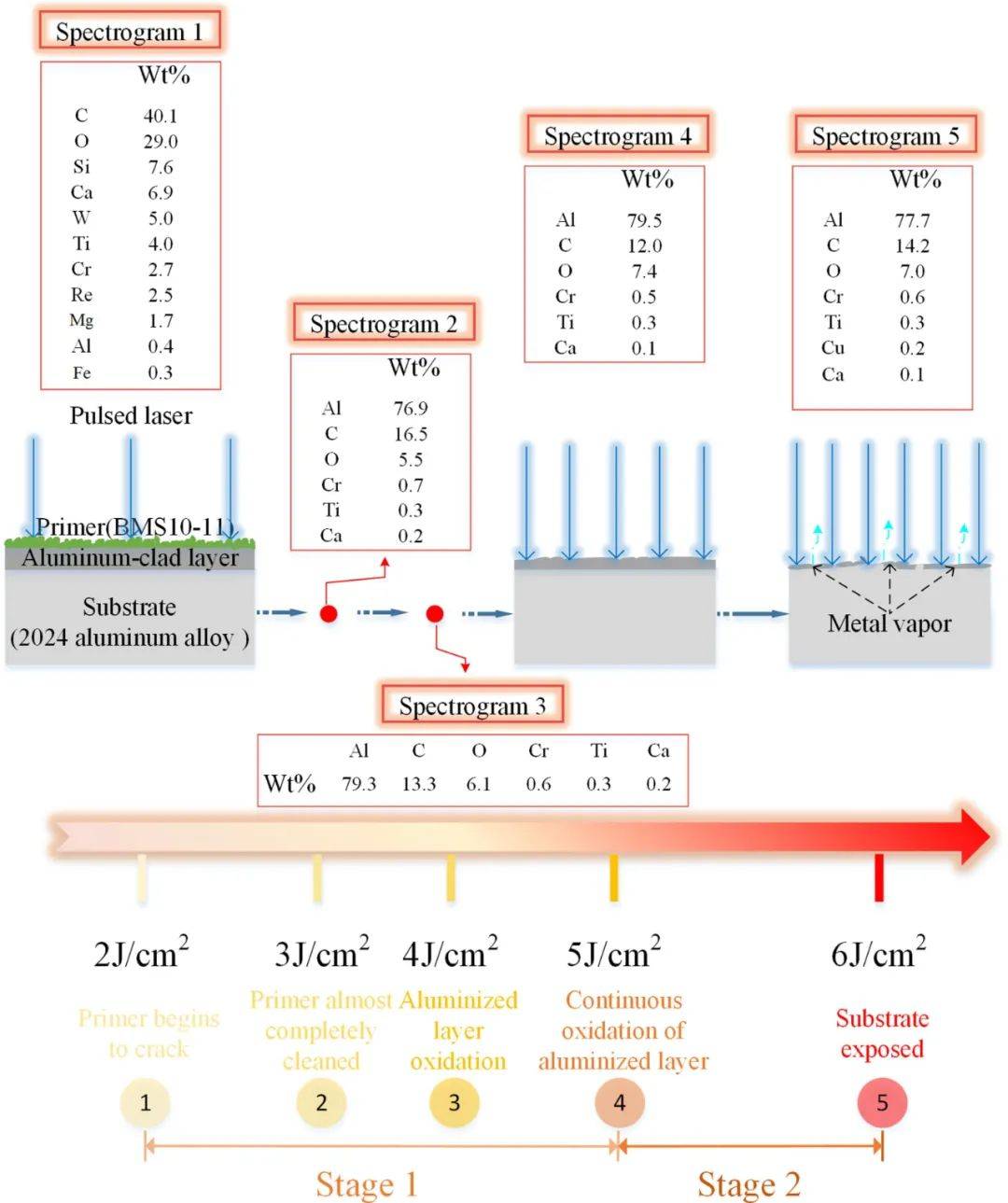

圖9 不同能量密度下的激光清洗效果。

３．２ 激光清洗后的摩擦磨損性能分析

3.2.1 摩擦磨損性能分析

對不同激光能量密度清洗后的飛機蒙皮樣品進行了摩擦磨損試驗，并與傳統機械研磨進行了對比。各試樣表面的磨痕形貌如圖10所示。蒙皮在不同能量密度激光清洗下的摩擦系數曲線如圖11所示，磨損量和平均摩擦系數如圖12所示。

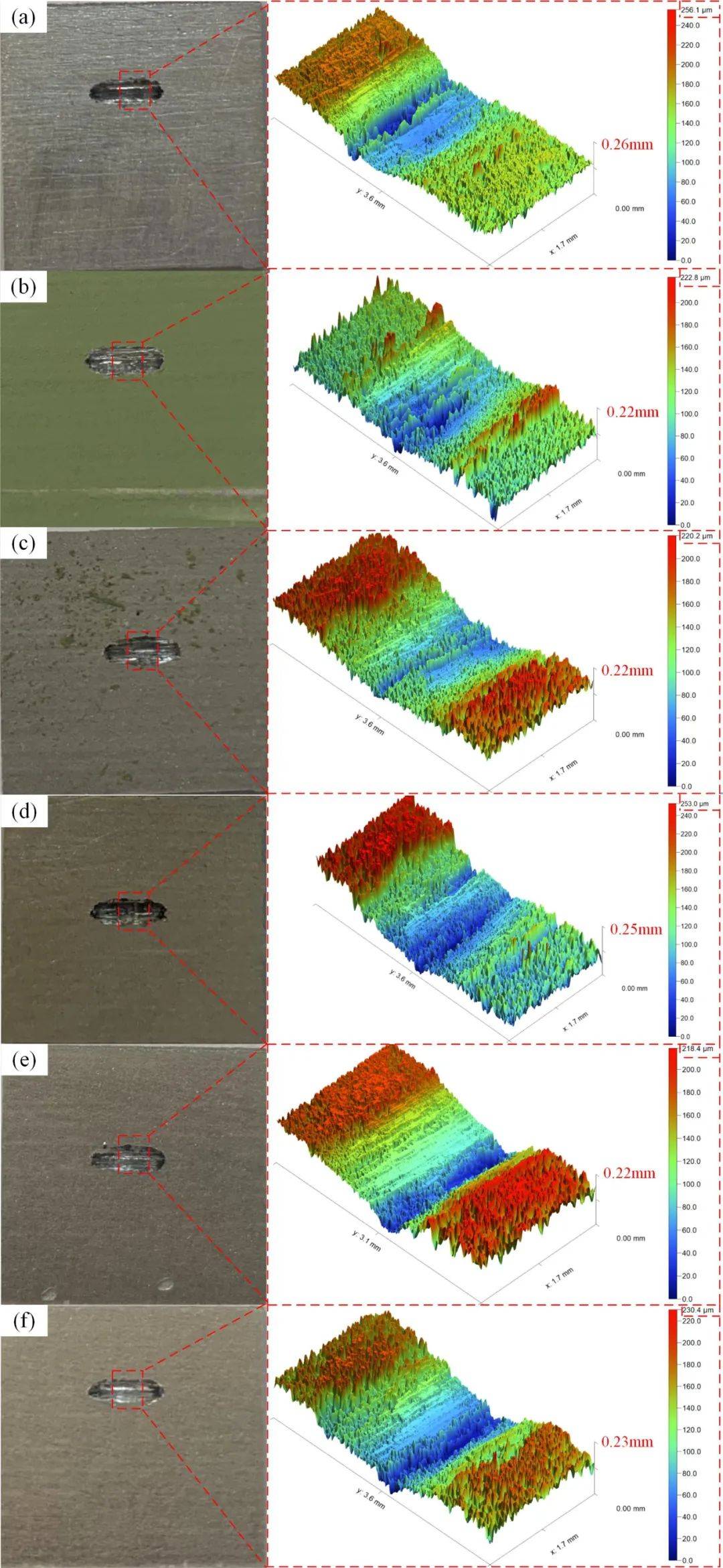

圖10 不同激光能量密度清洗下飛機蒙皮表面磨痕的形態：(a)機械清洗;(b) 2 J / cm2;(c) 3 J / cm2;(d) 4 J / cm2;(e)5 J / cm2;(f) 6 J /cm2。

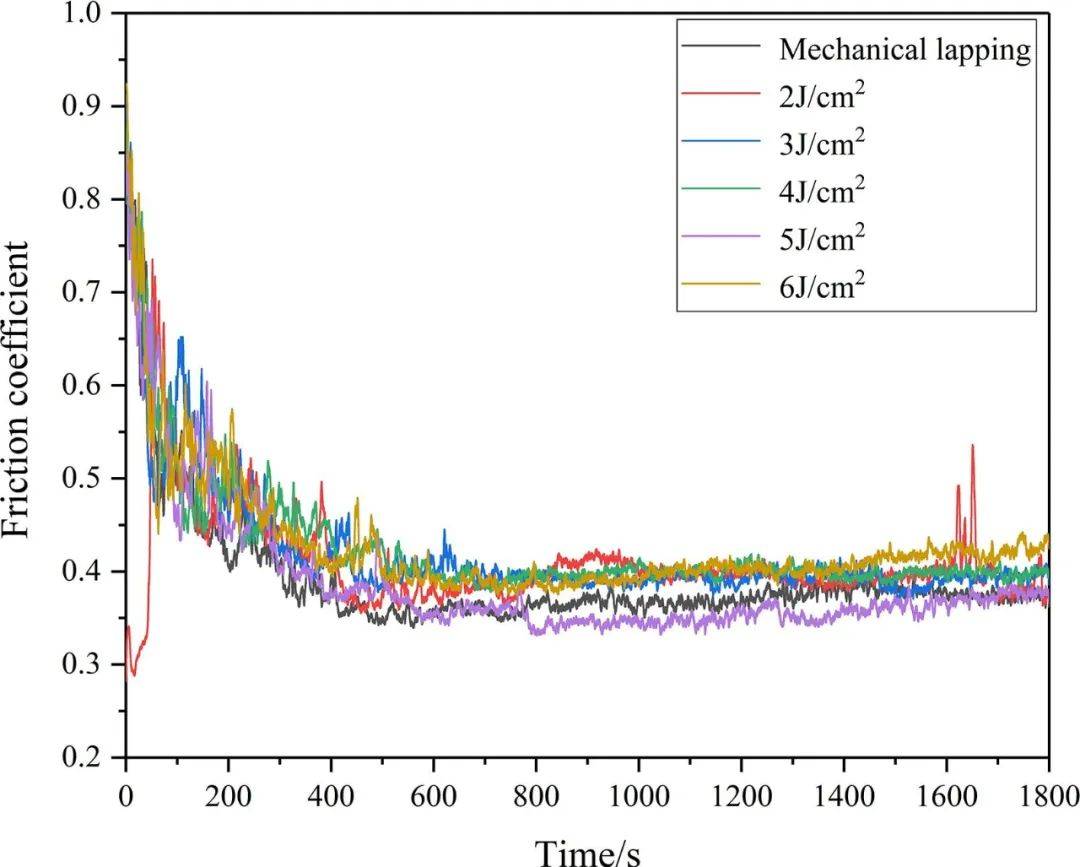

圖11 研究了不同能量密度激光清洗下的表面摩擦系數曲線。

圖12 (a)不同激光能量密度清洗下飛機蒙皮表面的平均摩擦系數;(b)不同激光能量密度清洗下飛機蒙皮表面的摩擦磨損量。

然后，通過摩擦系數和磨損量分析蒙皮表面的摩擦磨損特性。機械研磨后的飛機蒙皮表面平均摩擦系數為0.3919，磨損量為0.3694 mm3。激光能量密度為2 J/cm2-6 J/cm2時清洗后的飛機蒙皮的平均摩擦系數分別為0.4084、0.4021、0.4255、0.3887、0.4283，磨損量分別為0.3048、0.4476、0.5332、0.3472、0.5472 mm3。當激光能量密度為2J/cm2時，蒙皮表面的油漆層剛剛開始剝落，大部分底漆還附著在蒙皮表面。由圖11可以看出，蒙皮的摩擦系數在磨損初期處于低狀態，然后迅速增加，最后維持在0.4084左右。此時，磨損量相對較低。根據圖10(b)的磨損疤痕形態，可以推斷此時蒙皮的磨損機制主要為黏著磨損，這與其他激光參數下的磨粒磨損(圖10(a, c-f))不同。當激光能量密度為3 J/ cm2時，蒙皮表面的油漆大部分被去除，鋁包層被暴露。

從圖11可以看出，在沒有涂漆層保護的情況下，蒙皮磨損初期的摩擦系數值比較高，然后慢慢降低到一個穩定值。此時，蒙皮的平均摩擦系數開始增加到0.4201，磨損量也開始增加。當能量密度為4 J/ cm2時，飛機蒙皮表面的油漆層幾乎被去除，鋁涂層開始氧化，使蒙皮表面發生波動。蒙皮的平均摩擦系數進一步增大到0.4255，磨損量達到最大值。當能量密度達到5 J/ cm2時，隨著鋁包層被氧化部分的進一步熱氧化和重熔，在鋁包層表面形成致密扁平的氧化膜。飛機蒙皮表面的平均摩擦系數降至0.3887，磨損量顯著降低，優于機械研磨后的蒙皮表面。當能量密度達到6 J/cm2時，蒙皮表面鋁包層開始開裂，暴露2024鋁合金基體，表面再次開始波動。蒙皮表面的摩擦系數開始增加，達到0.4283，磨損量也開始增加。

3.2.2 微動摩擦磨損性能分析

測試了不同能量密度激光清洗飛機蒙皮鉚釘孔的微動摩擦磨損性能，并與傳統機械清洗進行了對比。各試樣表面的磨痕形貌如圖13所示，微動行為區域如圖14所示。由圖13(a-f)可以看出，蒙皮表面的接觸壓力導致蒙皮塑性變形和粘附，磨損磨屑不易去除，加速了微動磨損過程。當振動足夠大時，微動磨損會成為疲勞裂紋的核心，導致疲勞斷裂。在圖14(a-f)中，微動行為曲線為平行四邊形，表明在整個微動磨損中存在一個滑移區。在行為曲線的傾斜部分，摩擦副與蒙皮表面之間的靜摩擦發生局部滑動。隨著滑移量的增加，摩擦大于靜摩擦，相對運動趨于穩定。

圖12 （a）不同激光能量密度清洗下飛機蒙皮表面的平均摩擦系數；（b）不同激光能量密度下飛機蒙皮表面的摩擦磨損量。

其次，通過摩擦系數和磨損量分析了蒙皮表面的摩擦磨損特性。機械研磨后飛機蒙皮表面的平均摩擦系數為0.3919，磨損量為0.3694 mm3。在2 J/cm2-6 J/cm2激光能量密度下清洗的飛機蒙皮的平均摩擦系數分別為0.4084、0.4021、0.4255、0.3887、0.4283，磨損量分別為0.3048 mm3、0.4476 mm3、0.5332 mm3、0.3472 mm3、0.5472 mm3。當激光能量密度為2 J/cm2時，蒙皮表面的油漆層剛剛開始剝落，大部分底漆仍附著在蒙皮表面。從圖11可以看出，表面摩擦系數在磨損早期處于較低狀態，然后迅速增加，最終維持在0.4084左右。此時，磨損量相對較低。

根據圖10（b）中的磨痕形態，推斷此時蒙皮的主要磨損機制是粘著磨損，這與其他激光參數下的磨粒磨損不同（圖10（a、c-f））。當激光能量密度為3 J/cm2時，蒙皮表面的大部分油漆已被去除，鋁覆層暴露。從圖11可以看出，在沒有漆層保護的情況下，蒙皮在磨損早期的摩擦系數值相對較高，然后慢慢降低到穩定值。此時，蒙皮的平均摩擦系數開始增加到0.4201，磨損量也開始增加。當能量密度為4 J/cm2時，飛機蒙皮表面的油漆層幾乎被去除，鋁涂層開始氧化，導致蒙皮表面波動。表面的平均摩擦系數進一步增加至0.4255，磨損量達到最大值。當能量密度達到5J/cm2時，隨著覆鋁層氧化部分的進一步熱氧化和重熔，在覆鋁層表面形成了致密平坦的氧化膜。飛機蒙皮表面的平均摩擦系數降至0.3887，磨損量顯著減少，優于機械研磨清潔的蒙皮表面。當能量密度達到6 J/cm2時，蒙皮表面的鋁覆層開始開裂，暴露出2024鋁合金基體，并且表面再次開始波動。蒙皮表面的摩擦系數開始增加到0.4283，磨損量也開始增加。

3.2.2. 微動摩擦磨損性能分析

對不同能量密度激光清洗的飛機蒙皮鉚釘孔進行了微動摩擦磨損試驗，并與傳統的機械清洗方法進行了比較。每個樣品表面的磨痕形態如圖13所示，微動行為區域如圖14所示。從圖13（a-f）可以看出，蒙皮表面的接觸壓力導致蒙皮的塑性變形和粘附，并且磨損碎屑不容易去除，從而加速了微動磨損過程。當振動足夠大時，微動磨損將成為疲勞裂紋的核心，導致疲勞斷裂。在圖14（a-f）中，微動行為曲線為平行四邊形，表明整個微動磨損中存在滑移區。在行為曲線的傾斜部分，摩擦副與蒙皮表面之間的靜摩擦發生局部滑動。隨著滑移量的增加，摩擦力大于靜摩擦力，相對運動趨于穩定。

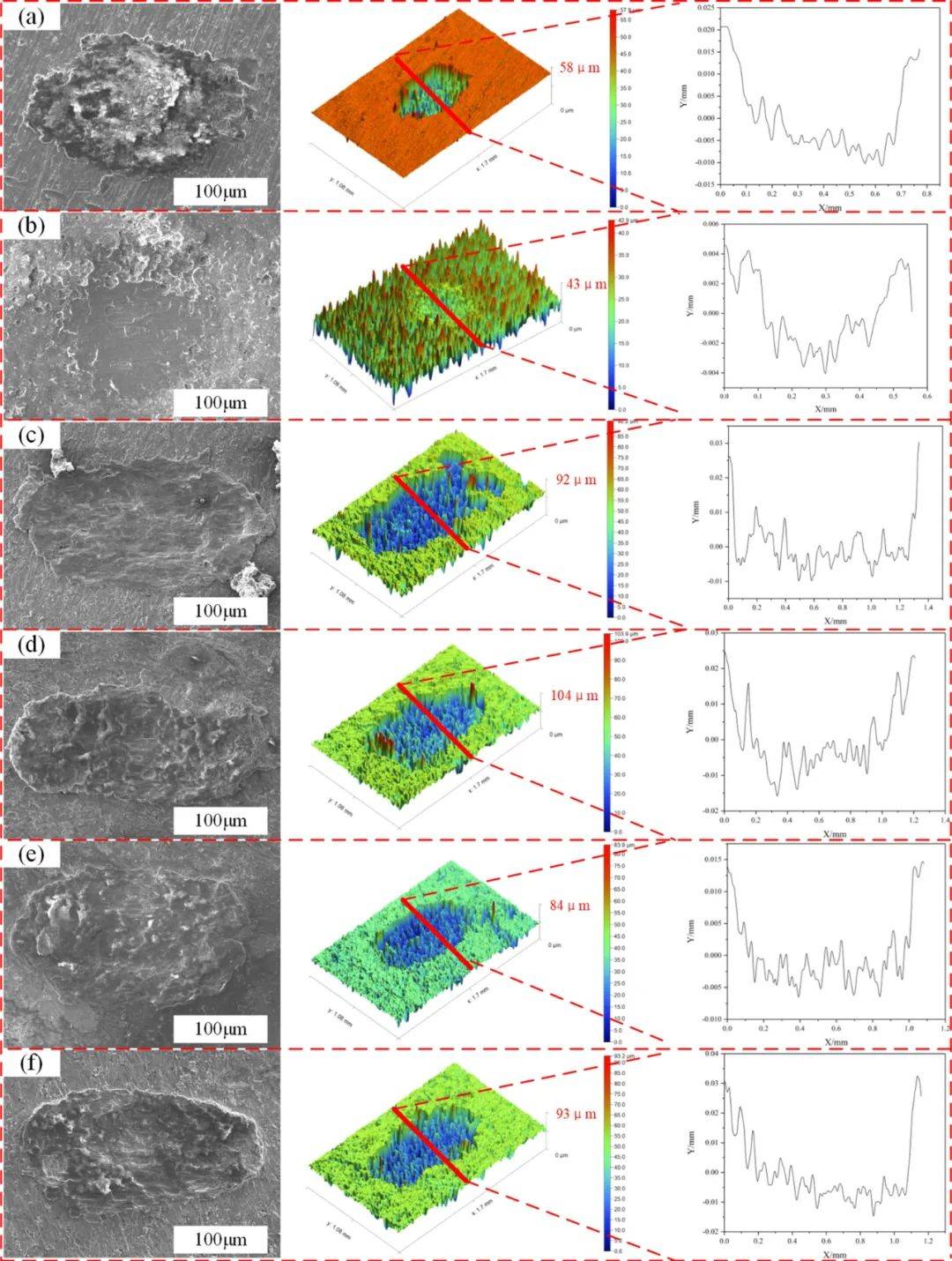

圖13 不同激光能量密度清洗下飛機蒙皮表面微動磨痕的形態：（a）機械清洗；（b） 2 J/cm2；（c） 3 J/cm2；（d） 4 J/cm2；（e） 5J/cm2；（f） 6 J/cm2。

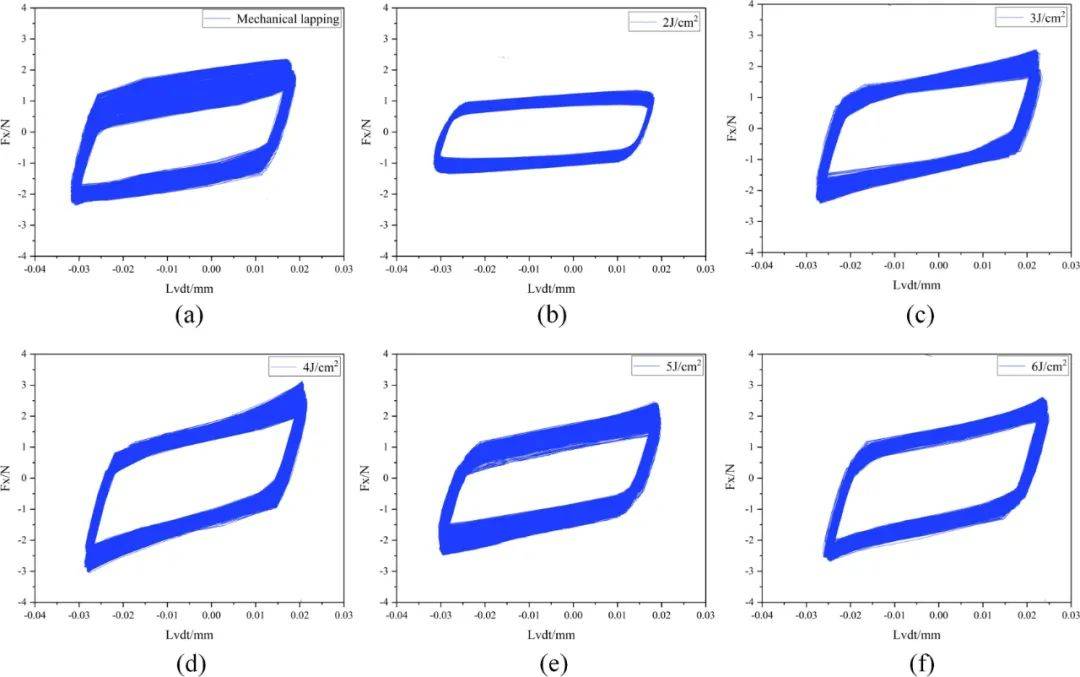

圖14 不同激光能量密度清洗的飛機蒙皮表面微動行為區：（a）機械清洗；（b） 2 J/cm2；（c） 3 J/cm2；（d） 4 J/cm2；（e） 5J/cm2；（f） 6 J/cm2。

在不同能量密度的激光清洗下，鉚釘孔表面的微動摩擦系數曲線如圖15所示，磨損量和平均摩擦系數如圖16所示。機械研磨和清洗后，表面的平均摩擦系數為0.6524，磨損量為0.007515 mm3。2 J/cm2-6 J/cm2能量密度激光清洗后的蒙皮平均摩擦系數分別為0.4022、0.6736、0.8026、0.6483和0.7381，磨損量分別為0.002133 mm3、0.01914 mm3、0.02691 mm3、0.01024 mm3和0.02012 mm3?？梢钥闯?，當激光能量密度為2 J/cm2時，蒙皮表面的油漆層剛剛開始脫落。由于底漆的存在，表面的摩擦系數和磨損量最小。隨著激光能量密度的增加，蒙皮表面的漆層逐漸被去除，從而暴露出覆鋁層。沒有底漆保護的蒙皮表面的平均摩擦系數逐漸增加，在4 J/cm2時達到最大值0.8026。

結合圖13（a）和（b-f），我們可以看到，機械研磨后蒙皮表面的磨痕小于激光清潔后的磨痕，因?yàn)闄C(jī)械研磨提高了蒙皮表面的硬度，使磨痕變淺。當能量密度為6J/cm2時，蒙皮表面的覆鋁層在高能激光照射下繼續被熱氧化和汽化，導致覆鋁層開裂。蒙皮表面的摩擦系數再次上升至0.7381，磨損量也顯著增加。

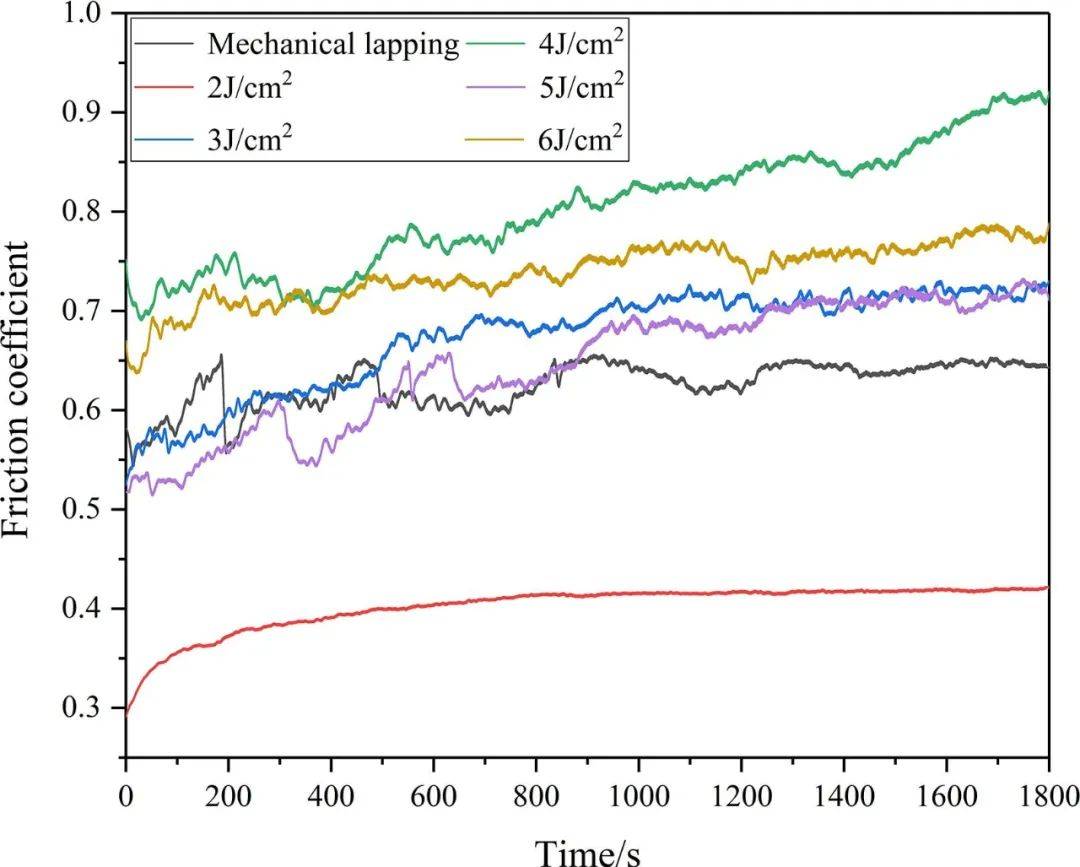

圖15 研究了不同激光能量密度下的表面微動摩擦系數。

圖16 （a）不同激光能量密度下飛機蒙皮表面的平均微動摩擦系數；（b）不同激光能量密度清洗下飛機蒙皮表面的微動磨損量。

通過分析可以推斷，與傳統的清洗方法相比，當激光能量密度為5J/cm2時，激光清洗不會降低蒙皮表面的摩擦磨損性能，加快鉚釘?shù)奈?dòng)疲勞磨損，從而保證了飛機的安全。

3.3. 激光清洗后的表面硬度和殘余應力分析

不同能量密度激光清洗下的飛機蒙皮表面顯微硬度值如圖17（a）所示，表面殘余應力值如圖17（b）所示。如圖17（a）所示，激光清洗后蒙皮表面的顯微硬度普遍增加，表明脈沖激光使飛機蒙皮表面形成硬化層。從圖17（b）可以看出，激光清洗后飛機蒙皮表面存在顯著的殘余拉應力，且隨著激光能量密度的增加而增加，表明脈沖激光導致蒙皮表面塑性變形。圖18是激光清洗過程中飛機蒙皮表面變化的示意圖。當脈沖激光照射到飛機蒙皮表面時，蒙皮表面的底漆層和覆鋁層吸收激光能量，振動、破裂并蒸發。BMS10-11涂層的破裂導致產生的沖擊波作用于蒙皮表面，在蒙皮表面形成致密穩定的位錯結構，從而使蒙皮表面硬化。同時，蒙皮表面的殘余應力被釋放和重新分布，導致塑性變形。綜上所述，激光清洗可以提高飛機蒙皮表面的硬度，產生影響部件穩定性的殘余拉應力，這是目前工程部門需要解決的問題。

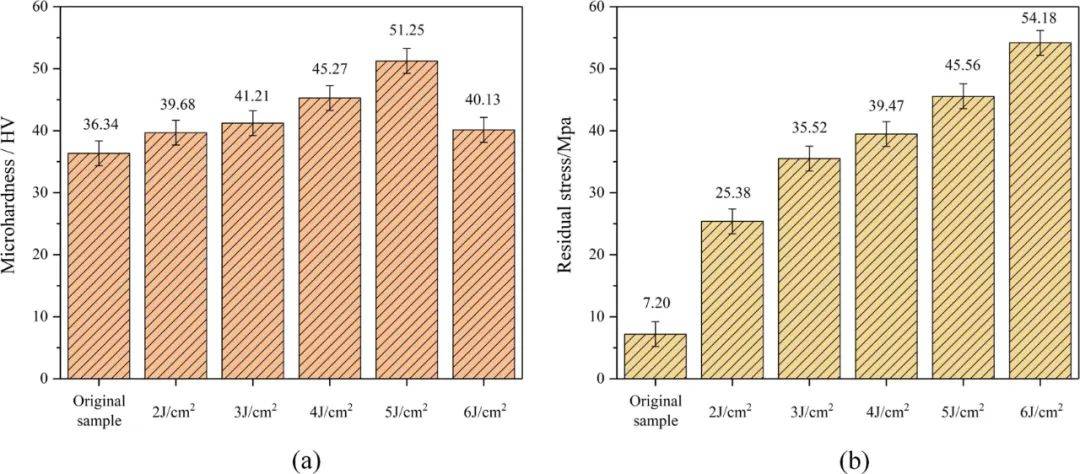

圖17 （a）不同能量密度激光清洗飛機蒙皮表面的顯微硬度值；（b）不同能量密度激光清洗下飛機蒙皮的表面殘余應力值。

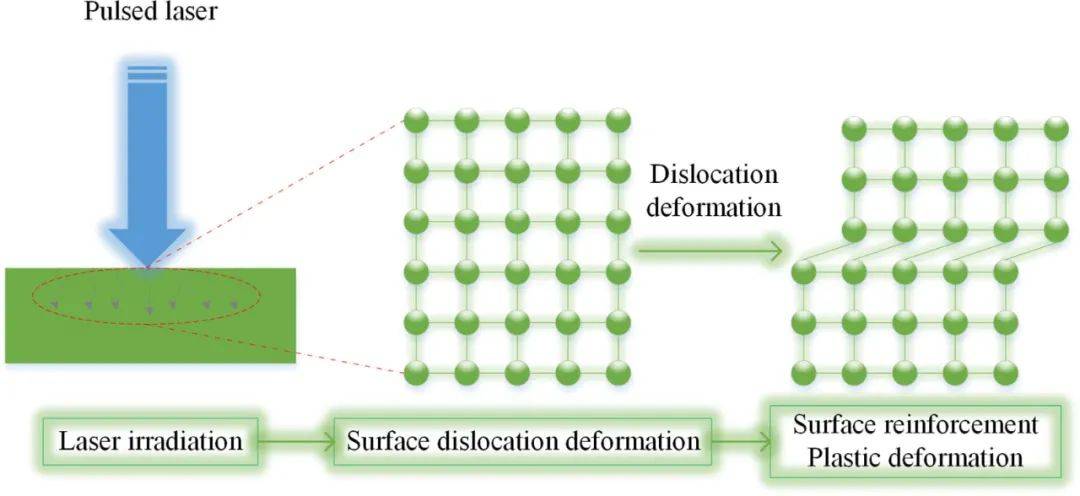

圖18 飛機表面激光清洗過程中的示意圖發生變化。

3.4. 激光清洗后的腐蝕性能分析

不同能量密度激光清洗后飛機蒙皮的動電位極化曲線如圖19所示，測試樣品的電化學參數如表2所示。腐蝕電位（Ecorr）表征了試樣在電化學腐蝕條件下的熱力學穩定性。腐蝕電流密度（Icorr）意味著腐蝕速率和擊穿電位是發生點蝕的最低電位值。

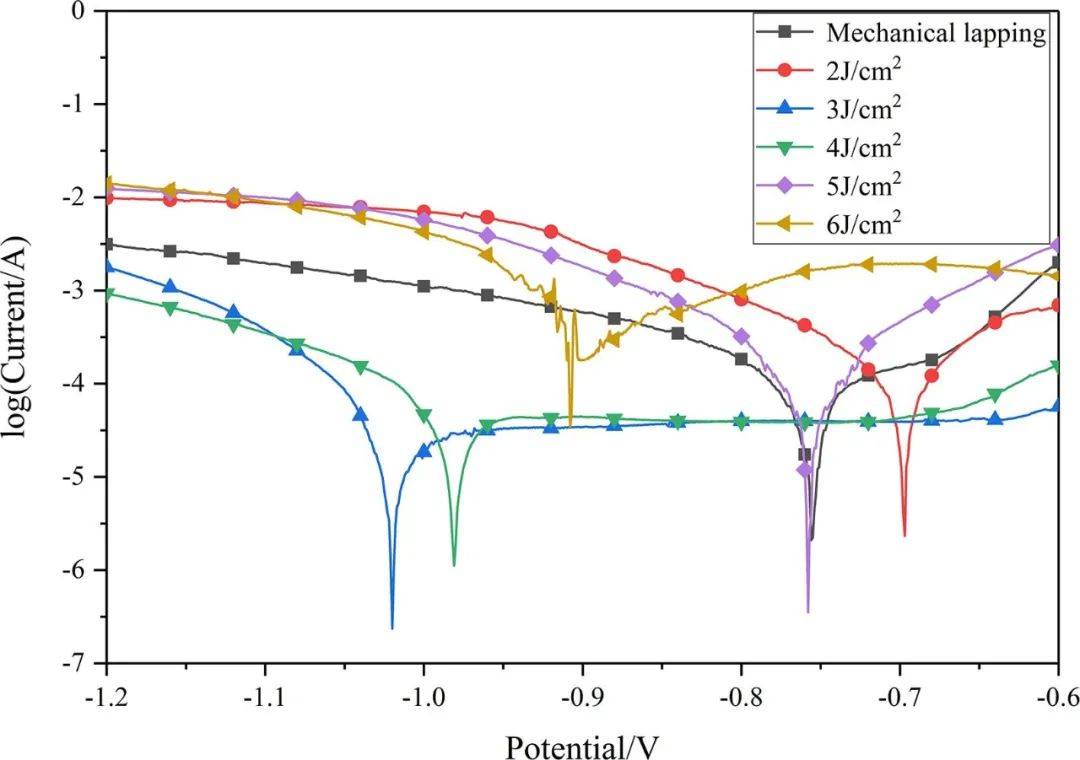

圖19 研究了不同能量密度激光清洗后飛機蒙皮的動電位極化曲線。

表2 激光清洗后飛機蒙皮表面的電化學參數。

從表2和圖15可以看出，機械研磨后蒙皮的腐蝕電流密度為2.414 × 10-4 A?cm?2，腐蝕電位為?0.755 V。當激光能量密度為2 J/cm2時，油漆層仍緊密附著在表面。蒙皮的腐蝕電流密度為1.585 × 10-4 A?cm?2，此時耐腐蝕性最好。隨著激光能量密度的進一步增加，飛機蒙皮表面的油漆層逐漸被去除。覆鋁層的暴露使表面的腐蝕電流密度明顯增加，使蒙皮的耐腐蝕性降低。在4j/cm2時，蒙皮的腐蝕電流密度達到最大值2.907 × 10-4 A?cm?2?蒙皮的耐腐蝕性最差。

當能量密度達到5J/cm2時，覆鋁層被氧化，在蒙皮表面形成致密的氧化膜，使蒙皮的耐腐蝕性顯著提高。此時，蒙皮的腐蝕電流密度降至1.601 × 10-4 A?cm?2 、防腐性能優于機械清洗蒙皮。當能量密度達到6J/cm2時，高能激光使覆鋁層表面的氧化膜再次開裂。蒙皮的腐蝕電流密度上升到1.996 × 10-4 A?cm?2，蒙皮的耐腐蝕性再次下降。與傳統的機械清洗方法相比，當激光能量密度為2 J/cm2、5 J/cm2、6 J/cm2時，激光清洗不會降低飛機蒙皮表面的耐腐蝕性，當激光能量密度為5 J/cm2時，腐蝕性能最好。

4.結論

在這項工作中，使用中功率高能激光二極管泵浦脈沖固體激光清洗設備去除波音系列飛機蒙皮表面的BMS10-11底漆。研究了不同能量密度下的清洗效果，并對其表面形貌、摩擦磨損性能、顯微硬度和殘余應力進行了測試和分析。主要研究結果如下，可為激光清洗在飛機維修中的大規模應用提供參考。

（1） Nd:YAG激光器可以有效去除波音系列飛機蒙皮表面的BMS10-11涂層。當激光能量為5J/cm2時，清洗效果最好。過度清潔會穿透蒙皮表面的覆鋁層并損壞基底。

（2）在5J/cm2激光清洗條件下，飛機蒙皮表面和鉚釘孔的摩擦磨損性能不會降低。與傳統的清洗方法相比，可以減少鉚釘?shù)奈?dòng)疲勞磨損。

（3）激光清洗可使飛機蒙皮表面硬化，表面略有強化；激光清洗后的蒙皮表面發生塑性變形，增加了殘余拉伸應力。

（4）與傳統清洗方法相比，當激光能量密度為2 J/cm2、5 J/cm2、6 J/cm2時，激光清洗不會降低飛機蒙皮表面的耐腐蝕性，當激光能量密度為5 J/cm2時，腐蝕性能最好。

來源：Corrosion and wear performance of aircraft skin after laser cleaning，Optics andLaser Technology，doi.org/10.1016/j.optlastec.2020.106475
