摘 要：高溫合金是指能夠在600 ℃以上復雜應力狀態下長期服役的金屬材料，被廣泛應用于航空航天以及核工業等領域。近年來，增材制造技術發展迅速，并且已經在高溫合金零部件成形制造領域進行了大量應用探索。首先分別介紹了基于送粉和送絲的兩種典型增材制造技術，以及利用以上兩種技術成形得到的高溫合金零部件微觀組織形貌特征。由增材制造得到的高溫合金零部件的微觀組織以細長柱狀晶為主，并且根據增材制造工藝的不同，微觀組織中還會出現胞狀晶和等軸晶；其次，由于增材制造技術具有快速冷卻凝固的工藝特征，在一定程度上避免了宏觀偏析現象的產生，但微觀偏析等典型組織缺陷難以避免。需要經過后續熱處理等工藝進一步消除，其中均質化+固溶+時效處理是最為常用且有效的熱處理方法之一。最后，總結了增材制造技術在高溫合金零部件成形中的特點，為進一步研究提供了建議和參考。

關鍵詞：高溫合金；增材制造技術；微觀組織；力學性能

高溫合金是指能夠在600 ℃以上復雜應力狀態下長期服役的金屬材料，也被稱為超合金（Superalloy）。根據基體的主要成分，它被分為鐵基、鎳基和鈷基3種高溫合金，如圖1所示。因為大多數高溫合金都具有優異的耐腐蝕性、耐磨性、耐高溫、良好的焊接性能，以及較高的拉伸強度、疲勞強度、抗蠕變強度和斷裂強度，所以常常用于制造飛機發動機組件[1]，例如關鍵的旋轉組件、機翼、支撐結構和壓力容器[2]。隨著工業發展，零部件的性能要求和使用條件愈發苛刻，傳統的加工技術有時很難滿足當下的需求，因此，為了得到質量更好的產品，研究人員便開始采用增材制造技術來制造高溫合金零部件。

相較于傳統的減材制造，增材制造技術是利用計算機輔助設計進行三維實體分層切片，然后進行二維堆積，最后將得到的實體產品從基板上取下，進行后處理以強化性能[3]，常見的增材制造工藝如圖2所示。這種特殊的制造方式不僅有效節約了原材料，并且能夠快速制造一些結構復雜、成形工藝繁瑣的產品，這無疑為小批量的定制產品提供了一種低成本、短周期的制造方式[4]。增材制造工藝本身也有著一定的局限性，就現階段而言，大規模生產能力還不足，同時部分增材制造工藝對基材狀態要求較高，這也變相地增加了生產成本。這些問題在未來的研究中仍需要進一步地解決和改善。

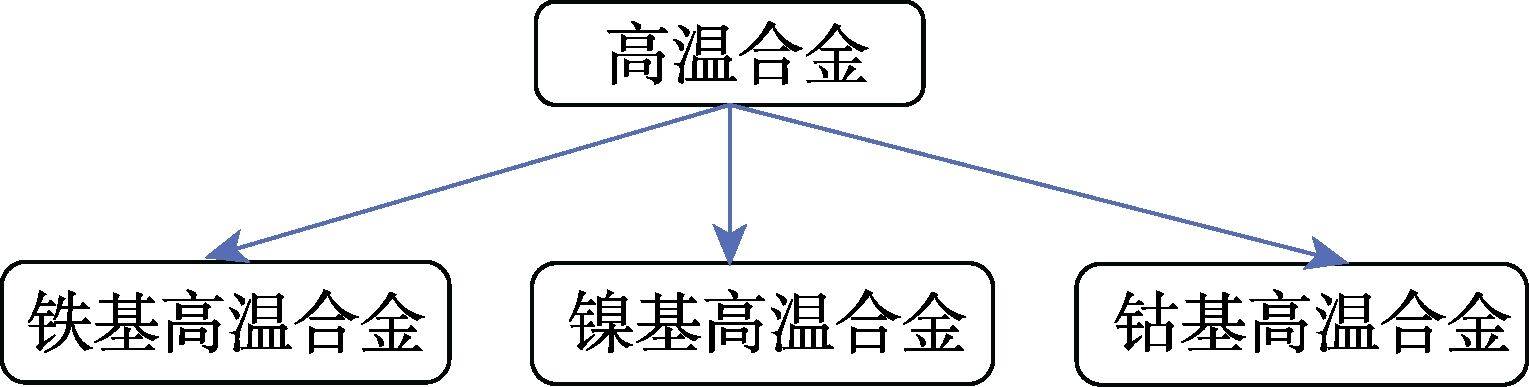

圖1 高溫合金分類

Fig.1 Types of superalloy

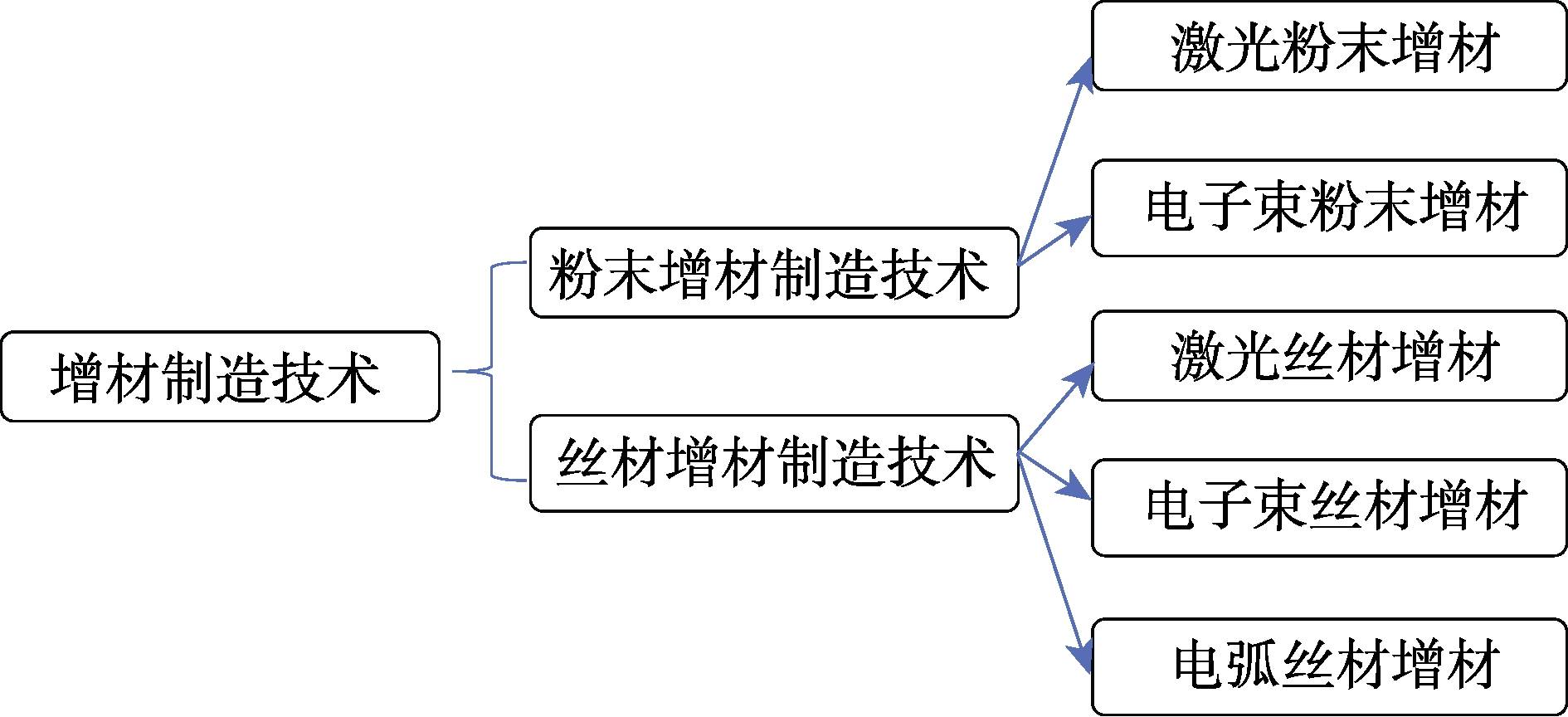

圖2 金屬增材制造技術的分類

Fig.2 Classification of additive manufacturing technologies for metal

文中按照粉末增材制造和絲材增材制造的分類，分別介紹其在高溫合金成形中的應用，描述通過這兩種方法成形的高溫合金零部件的組織形貌及晶粒特征，對比兩種不同工藝在成形高溫合金零部件時的區別，最后介紹熱處理等工藝后，高溫合金零部件在組織和性能上的提升。

1 粉末增材制造在高溫合金中的應用

1.1 粉末增材制造工藝的特點

粉末增材制造工藝的熱源以激光和電子束為主。根據不同的粉末送料方法，以激光為熱源的粉末增材制造技術可以分為兩類：一類是同步送粉的激光熔化沉積技術（Laser metal deposition，LMD）[5—6]，另一類則是預鋪粉床的選擇性激光熔化（Selective laser melting，SLM）[7—8]。激光金屬沉積技術（LMD），也被稱為直接激光沉積技術（Direct laser deposition,DLD），利用高功率的激光照射在金屬表面上加熱產生熔池，通過供粉噴嘴將金屬粉末注入熔池中并完全將其熔化[9]，接著通過移動工作臺或者噴頭，進一步使熔化的粉末結合凝固，從而完成冶金結合和構件成形。這種技術的特點在于利用了高能激光束作為熱源，成形的金屬零部件精度高，表面質量好，只需要進行一定的噴丸和拋光處理即可用于實際應用。選擇性激光熔化技術（SLM）預先鋪設粉床[10]，高能激光束隨后會按照計算機模擬的路徑行進并熔化粉床，最后逐層燒結以獲得所需的部件。其工藝流程簡潔，成形的組織性能優異，通常能夠達到鍛件水平，而此工藝的缺點在于其生產周期較長以及受到零部件尺寸的限制，無法生產大型部件。

以電子束為熱源的粉末增材制造技術一般為電子束選區熔化技術（Electron beam melting，EBM），采用高功率的電子束在高真空和充分加熱的腔室中快速掃描前體粉末層[11]，逐層熔化堆積得到三維實體的零件。該技術由于在制備大型金屬零部件時其熱影響區較大，導致整體零部件的殘余應力也非常大，與激光增材制造技術相比略顯不足，但值得一提的是，電子束選區熔化技術在后續的發展和改進過程中通過能夠優化工藝參數，以較高生產率生產幾乎完全致密且無殘余應力的零件[12—13]。

1.2 粉末增材高溫合金的組織與性能

粉末增材制造的高溫合金零部件的微觀組織最典型的特征為具有外延生長的柱狀晶粒[14—15]。在沿沉積方向上，高溫合金成形件從底部到中間區域的微觀結構主要由外延柱狀晶粒組成[16—17]，在頂部區域有時還會出現等軸晶?；蛘甙麪罹Я18]，如圖3所示。這是由于在利用激光或電子束選區熔化成形的過程中，熱源會在高溫合金熔化的固液界面前沿產生正的溫度梯度，晶粒便會以柱狀晶粒的形式生長，然而，等軸晶粒與胞狀晶粒的產生仍需進一步地研究。總之，成形后的高溫合金晶粒形態和尺寸上的差異，直接導致了其在拉伸、壓縮、彎曲和扭轉等力學性能上存在各向異性[19—20]，最終將影響成形后高溫合金零部件的綜合性能。

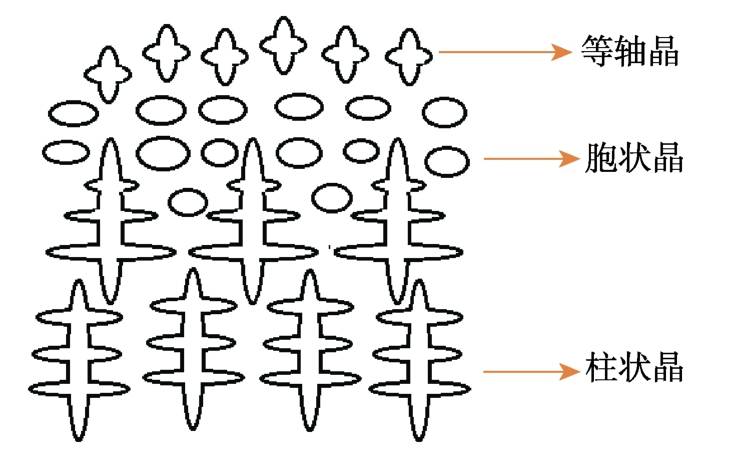

圖3 增材制造的高溫合金微觀組織形貌示意圖

Fig.3 Morphology sketch of microstructure in additive manufactured superalloy

激光與電子束熱源可以實現快速冷卻和凝固，這通?？梢员苊夂辖鹪刂械暮暧^偏析[21—24]，但其快速且不均勻的凝固條件將導致微觀偏析現象的產生，并且難以消除[25—26]。對于不同的高溫合金，引起微觀偏析現象的金屬元素也不相同，如鎳基高溫合金中的Nb元素，它既是主要強化相γ″（Ni3Nb）的組成元素，同時也是脆性相Laves相的重要組成元素，因而，鎳基高溫合金中較高的Nb含量會使其在凝固時的固液界面上極易出現Nb元素的偏析，這進一步促進了Laves相的生成，從而導致高溫合金蠕變性能嚴重下降，同時容易引發熱裂紋的產生。

1.3 粉末增材高溫合金組織性能的提升與優化

對于大部分高溫合金來說，粉末增材制造技術在某些方面具有較大優勢，例如制造難以大規模生產的復雜零件，成形周期快，材料利用率高等，但是，與傳統制造方式相比，其性能仍存在一定的差距。這種差距是由于制造過程中不均勻和不連續的加熱造成的，這將導致高溫合金晶界處元素偏析現象的發生。這種偏析現象會進一步引發金屬基體中的晶粒粗大，組織成分不均勻。在制造過程中析出的第二相（如Laves相）對于基材的性能同樣也是非常不利的，并且這種缺陷在現階段難以通過改進增材制造技術本身來消除或減少。這些情況進一步導致高溫合金性能的各向異性，最終影響高溫合金零部件的使用。

對于上述情況，研究人員選擇了對性能提升非常有利的常用熱處理工藝與粉末增材制造技術相結合，如圖4所示。通過避免或減少合金元素（如Nb元素等）的偏析，同時減少和溶解對基體性能不利的相（如Laves相，MxCy 等），從而達到增強合金基體性能的目的。在熱處理后，粉末增材制造的高溫合金工件在結構和性能方面均得到了顯著改善。張雪峰等[27]研究了在不同熱處理條件下通過選擇性激光熔化技術形成的Inconel 718合金的顯微組織和力學性能，在經過均質化+固溶+時效處理后，隨著溫度的升高，Laves相的溶解度增加，δ 相將在晶界析出，這種工藝有效減少了Nb元素的偏析并溶解了對基體有害的Laves相。

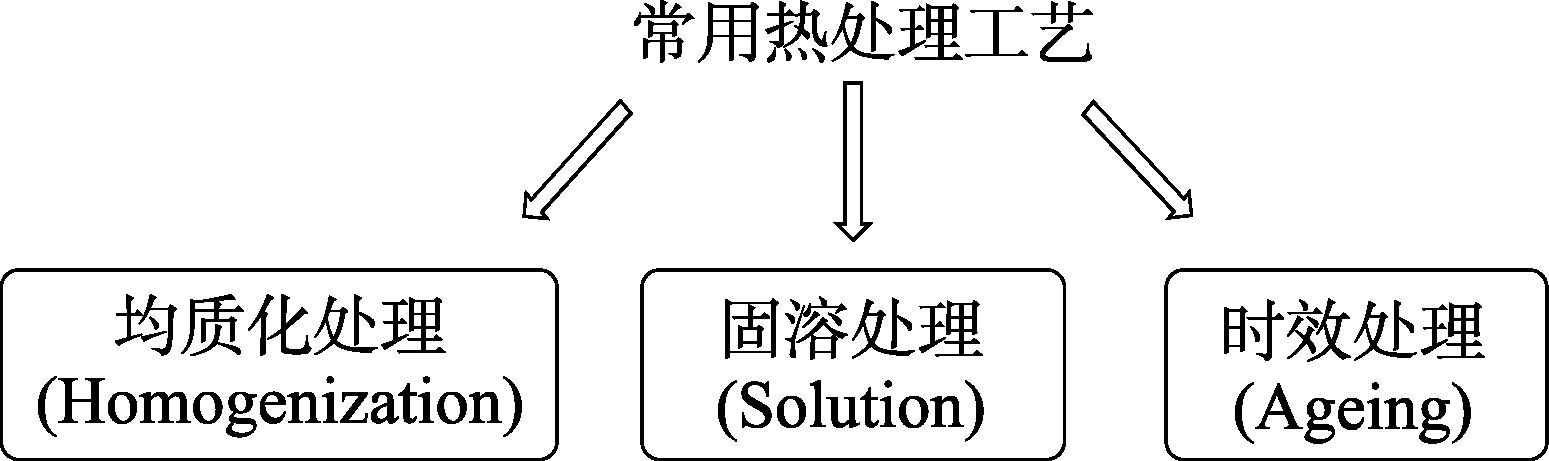

圖4 常用的熱處理工藝

Fig.4 Typical heat treatment process

Sames等[28]使用原位固溶+時效處理技術來處理電子束粉末增材制造的Inconel 718合金零件。增材完成后，使用掃描電子束作為平面熱源加熱零件頂部，以這種方式獲得的增材件的硬度類似于經過峰值時效處理的Inconel 718的硬度，其優點在于可以減少分離過程中的熱處理步驟，而無需移除零件。同時，通過后續的改進和對工藝參數的嚴格控制，可以避免和減少因工藝所產生的粗大晶粒和裂紋。CMSX-4合金中含有質量分?jǐn)?shù)為3%的Re元素，屬于第二代鎳基單晶高溫合金，通過電子束增材制造的單晶CMSX-4合金具有嚴重的元素偏析現象。利用固溶熱處理可以促進耐火元素的擴散[29]，可有效消除CMSX-4合金在電子束成形中的元素偏析等不良現象，而且在減少熱處理時間和降低成本方面顯示出了巨大潛力。

針對以熱裂紋為代表的工藝缺陷，研究人員們通過向Hastelloy X高溫合金粉末中添加一定量的碳化鈦（TiC）納米顆粒，有效消除了樣品中的微裂紋并提高了屈服強度[30]。這是由于均勻分布在Hastelloy X合金中的TiC粉末能夠促使小角度晶界比例提升，小角度晶界的增加會明顯增強晶間結合力，同時還能夠提高增材制造過程中熱應力分布的均勻性。這種方法不僅消除了Hastelloy X合金中的裂紋缺陷，還在一定程度上提高了Hastelloy X合金的屈服強度，因此，這種方法也為消除以熱裂紋為代表的高溫合金零部件增材制造缺陷提供了一種研究思路。

2 絲材增材制造在高溫合金中的應用

2.1 絲材增材制造的特點與原理

絲材增材制造技術以激光、電子束以及各種焊接電弧作為熱源，通過自動送絲機構將金屬絲連續送入熔池中[31]，逐層堆積成形三維實體零部件。在3種熱源中，電子束增材制造技術需要在真空環境中成形金屬零件或接近最終形狀的毛坯，激光熔絲增材制造的成本較高且還具有一定的局限性。例如，在使用激光熔化金屬絲材冷卻的過程中，金屬絲材和熔池的溫度急劇上升和下降，導致沉積層之間的殘余應力較大，使成形件難以獲得穩定且理想的微觀結構，性能相對較差，在成形效率、成形穩定性、成形質量和精度方面，還遠遠不能滿足大規模市場生產的要求[32]，因此，目前激光熔絲增材制造技術的應用還較少。

電弧增材制造（Wire arc additive manufacturing，WAAM）技術作為絲材增材制造技術中的代表，是基于層層堆焊的原理，使用焊接過程中產生的電弧，如熔化極惰性氣體保護焊（Melt inert gas welding，MIG）[33]、非熔化極惰性氣體保護焊（Tungsten inert gas welding，TIG）[34]或等離子弧焊（Plasma arc welding，PA），作為成形中的熱源以成形工件，其優勢在于設備成本低，成形構件性能好[35]。其次，有區別于其他各種增材制造技術，WAAM技術在工藝過程中更接近于焊接工藝，因此在工藝參數的選擇和優化上可以依照類似的焊接工藝進行參考和修改，顯著提高了生產效率。到目前為止，大量的研究和實驗結果表明WAAM技術在小批量構件成形制造中具有材料利用率高、成形周期短、節能環保等多種優勢[4]。

與粉末增材制造技術相比，絲材增材制造工藝具備金屬沉積速度快、材料利用率高、生產自由度大、表面質量高、環境污染小等特點，適用于生產復雜大型零部件，而且，所使用的絲材易于生產和存儲[36]，這無疑使絲材增材制造技術在節約成本方面也有著重要優勢。

2.2 絲材增材制造高溫合金的組織與性能

絲材增材后的高溫合金顯微組織主要以沿沉積方向向外生長的柱狀晶粒為主[37—39]，但在成形薄壁件與塊體件時，其微觀組織形貌略有不同。在成形薄壁件時，高溫合金組織中存在的粗大柱狀晶粒貫穿了多個沉積層，這與利用SLM技術成形的高溫合金零部件組織有較多相似之處，這種情況在塊體件中并未發生。其原因在于塊狀試樣成形過程中熔池在底部以及側部的散熱條件較好，使柱狀晶粒難以貫穿多個沉積層，因此塊體材料中的微觀組織未出現貫穿沉積層的柱狀晶粒。

電子束熔絲增材制造高溫合金零部件時，其微觀組織還具有明顯的層狀結構，生成的Laves相呈白色聚集島狀結構，同時還會有少量細針狀δ 相在Laves相的邊緣析出。此外，由于液相熔池的凝固速度極快，還會有形狀不規則且尺寸小的塊狀碳化物（MxCy）沿晶間析出。由于Laves相本身是脆性相，基體非常容易在Laves相周圍因位錯塞集引起應力集中，從而影響零部件的力學性能[40]。同時Laves相的存在會降低Nb元素的固溶強化作用，而且由于Laves相吸收了大量的Nb元素，也將導致γ"強化相的析出數量急劇減少，最終導致基體力學性能下降。

在電弧增材技術制造的高溫合金基體內，Laves相大多以網狀結構的共晶（γ+Laves）相的方式存在[41]。研究表明，在WAAM沉積過程中，高熱量輸入和低冷卻速率[42]引起的元素偏析是導致Laves相析出的關鍵因素。和粉末增材制造技術一樣，絲材增材制造技術在成形高溫合金零部件過程中仍會出現不同程度的微觀偏析現象，但產生的原因卻有所不同。在WAAM技術中，微觀偏析現象的產生是因為WAAM技術是具有多參數耦合的復雜工藝。在成形過程中，焊縫形狀和熔滴過渡模式不易控制，容易在成形件中累積缺陷，產生微觀偏析行為，這進一步導致了不利于基體的Laves相在枝晶間析出[43]。

2.3 絲材增材高溫合金組織性能的提升與優化

無論是微觀偏析現象還是Laves相和碳化物等不利于基體性能的第二相，它們的出現對高溫合金的組織和力學性能都是非常不利的。如何消除并減少上述問題的出現，并有效提高絲材增材制造高溫合金的性能，就成了當下最為重要的問題。

工藝參數作為能夠直接影響成形件性能的因素，一直以來也是研究人員們重點關注的對象。焊接速度、送絲速度以及電壓電流的變化都對高溫合金零部件的成形質量有著非常大的影響。在所有輸入?yún)?shù)中，送絲速度是影響焊縫寬度最重要的參數[44]。有研究表明，控制好送絲速度甚至能夠?qū)崿F(xiàn)無缺陷工件的制造。

除了文中提到的固溶、時效和均質化等熱處理方式，Xu等[45]還在WAAM工藝中增加了道間冷軋工藝。冷軋后，疊層部中心區域的柱狀晶粒更加均勻且致密，并且重熔線的位置也靠近晶粒的中心。這種方式會誘導高溫合金的再結晶行為，使晶粒尺寸減小并產生更大的晶界面積，從而達到強化性能的目的。此外還對比了軋制和固溶+時效處理的電弧增材Inconel 718合金的斷裂伸長率，發現軋制處理后的電弧增材Inconel 718合金的斷裂伸長率提高了1倍。將軋制工藝與固溶+時效處理相結合，發現處理后的Inconel 718合金的極限抗拉強度增加到了1351 MPa，達到了鍛造標準。

為了減少增材制造中Inconel 718合金的微觀偏析現象和Laves相的數量，Cui等[43]還通過對均質化熱處理步驟進行改良，取消了980 ℃固溶熱處理，將均質化處理的溫度提高了1186 ℃，并縮短了均質化處理時間，改進前與改進后的熱處理對比如圖5所示。該工藝有效減弱了晶界處的微觀偏析現象以及Laves相的析出。

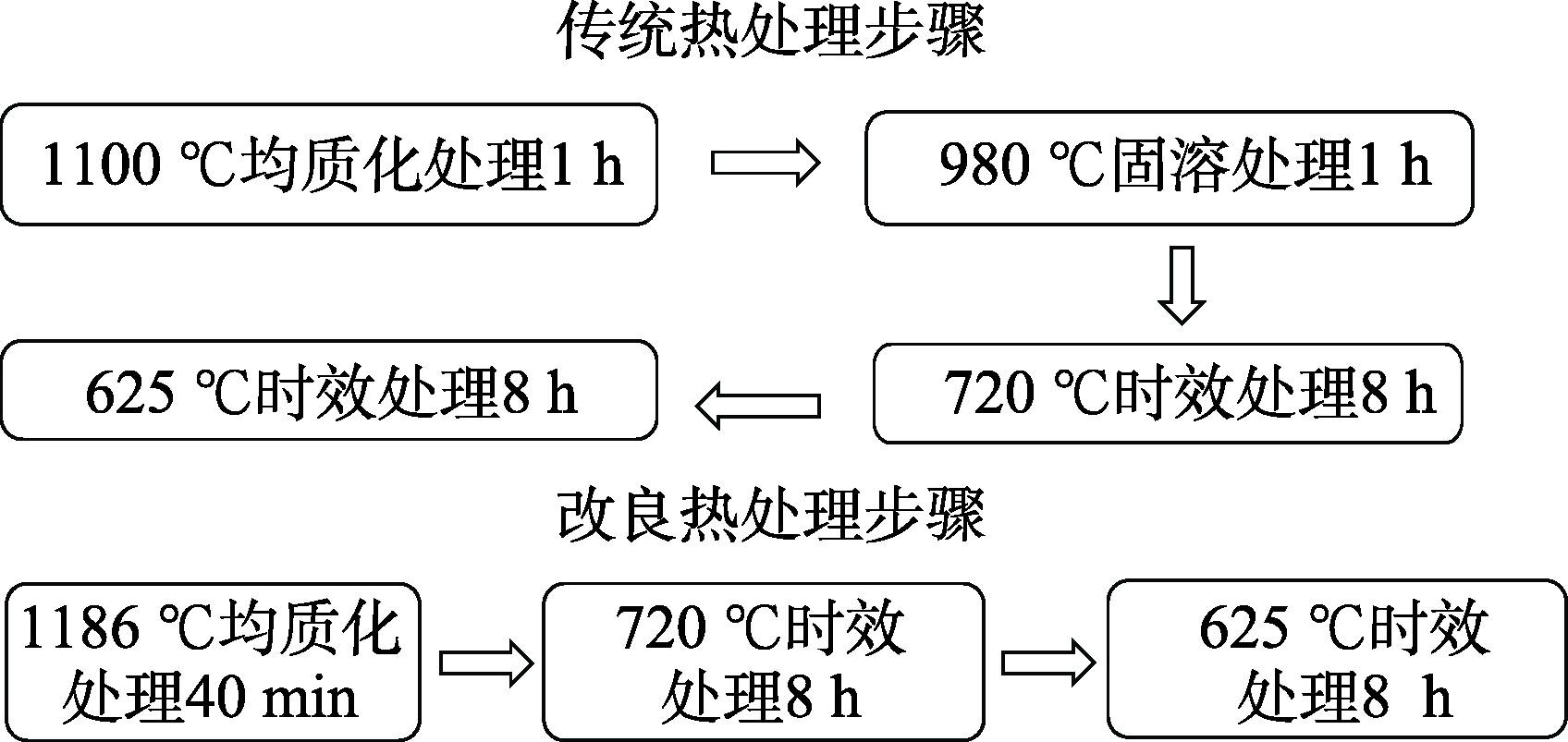

圖5 改進前與改進后的熱處理對比

Fig.5 Comparison of heat treatment before and after improvement

3 總結

1）在高溫合金零部件制造方面，增材制造技術具有材料利用率和生產效率高、成形周期短，以及個性化生產的高靈活性等優點，并且能夠?qū)崿F(xiàn)綠色制造，但其制件仍具有一些常見的工業冶金缺陷，在性能方面與目前的鑄件和鍛件相比仍有一定差距。

2）增材制造的高溫合金零部件典型顯微組織由三部分組成，在沿沉積方向上，高溫合金成形件從底部到中間區域的微觀結構主要由外延柱狀晶粒組成，在頂部區域有時還會出現等軸晶?；蛘甙麪罹Я！８鶕?jù)成形工藝種類與工藝參數的不同，晶粒的尺寸大小、分布狀況都會隨之改變。

3）不同高溫合金的主要析出相取決于其含有的合金元素，同時還會有諸如碳化物（MxCy）等，這些析出相都對高溫合金增材件的性能有著顯著影響。另外，微觀偏析現象的出現會加劇第二相的析出，從而直接影響到成形件的性能，因此想要減少第二相的析出，控制和減少微觀偏析現象也是提升增材制造合金性能的重要手段。

4）在改善增材制造高溫合金性能的方法中，熱處理工藝占據了重要地位。固溶處理、均質化處理以及時效處理是最為常見的3種處理方式，除此之外，還有冷軋工藝，改變合金粉末成分等特殊的處理方式，也會改善增材制造高溫合金零部件的綜合性能。

參考文獻：

[1] HOSSEINI E,POPVICH V A.A Review of Mechanical Properties of Additively Manufactured Inconel 718[J].Additive Manufacturing,2019,30:100877.

[2] PARIMI L,ATTALLAH M,GEBELIN J C,et al.Direct Laser Fabrication of Inconel-718:Effects on Distortion and Microstructure[J].Superalloys,2012:509—519.

[3] FRAZIER W E.metal Additive Manufacturing:A Review[J].Journal of Materials Engineering and Performance,2014,23(6):1917—1928.

[4] HUANG Yong,LEU M C,MAZUMDER J.Additive Manufacturing:Current State,Future Potential,Gaps and Needs,and Recommendations[J].Journal of Manufacturing Science and Engineering,2015,137(1):14001.

[5] YADROITSEV I,KRAKHMALEV P,YADROITSAVA I,et al.Energy Input Effect on Morphology and Microstructure of Selective Laser Melting Single Track from metallic Powder[J].Journal of Materials Processing Technology,2013,213(4):606—613.

[6] GORUNOV A I.Investigation Microstructure of Carbon Fibers Reinforced Composite on Fe and Ni-based Obtained by Laser metal Deposition[J].Surface and Coatings Technology,2019,364:279—288.

[7] EISENBARTH D,ESTEVES P M B,WIRTH F,et al.Spatial Powder Flow Measurement and Efficiency Prediction for Laser Direct metal Deposition[J].Surface and Coatings Technology,2019,362:397—408.

[8] ADAPA V S K,RAMAKRISHNAN A,HEINZ N A,et al.Microstructural Evolution during Laser metal Deposition of Bismuth Chalcogenides (Bi2Se3 and Bi2Te3)[J].Journal of Alloys and Compounds,2019,774:509—514.

[9] ZHONG Chong-liang,CHEN Jing,LINNENBRINK S,et al.A Comparative Study of Inconel 718 Formed by High Deposition Rate Laser metal Deposition with GA powder and PREP Powder[J].Materials and Design,2016,107:386—392.

[10] MU?OZ-MORENO R,DIVYA V D,MESSé O M D M,et al.Effect of Heat Treatment on the Microstructure,Texture and Elastic Anisotropy of the Nickel-based Superalloy CM247LC Processed by Selective Laser Melting[J].Materials Science and Engineering:A,2016,674:529—539.

[11] DENG Dun-yong,PENG Ru-lin,MOVERARE J.On the Dwell-fatigue Crack Propagation Behavior of a High Strength Superalloy Manufactured by Electron Beam Melting[J].Materials Science and Engineering:A,2019,760:448—457.

[12] 闞文斌.電子束選區熔化技術制備高Nb-TiAl合金的成形工藝和組織調控研究[D].北京:北京科技大學,2019:1—2.KAN Wen-bin.Processing Technology and Microstructure Control of High Nb-TiAl Alloy Fabricated by Electron Beam Melting[D].Beijing:University of Science and Technology Beijing,2019:1—2.

[13] 岳航宇.電子束選區熔化成形Ti-47Al-2Cr-2Nb合金的組織及力學性能研究[D].哈爾濱:哈爾濱工業大學,2019:4—5.YUE Hang-yu.Study on the Microstructure and Mechanical Property of Ti-4Al-2Cr-2Nb Alloy Fabricated by Selective Electron Beam Melting[D].Harbin:Harbin Institute of Technology,2019:4—5.

[14] WANG Kai-ming,DU Dong,LIU Guan,et al.Microstructure and Mechanical Properties of High Chromium Nickel-based Superalloy Fabricated by Laser metal Deposition[J].Materials Science and Engineering:A,2020,780:139185.

[15] 路超.GH4169金屬粉末選區激光熔化成形工藝及性能研究[D].蘭州:蘭州理工大學,2017:32—35.LU Chao.Research on Process and Property of Selective Laser Melting with GH4169 metal Powder[D].Lanzhou:Lanzhou University of Technology,2017:32—35.

[16] CHAUVET E,KonTIS P,J?GLE E A,et al.Hot Cracking Mechanism Affecting a Non-weldable Ni-based Superalloy Produced by Selective Electron Beam Melting[J].Acta Materialia,2018,142:82—94.

[17] 吳云鵬.激光增材制造鎳基高溫合金的工藝、組織以及性能研究[D].南昌:南昌大學,2019:20—27.WU Yun-peng.Research on the Process Parameter,Microstructure and Properties of Nickel-based Superalloy Fabricated by Laser Additive Manufacture[D].Nanchang:Nanchang University,2019:20—27.

[18] LEI Yu-chao,AOYAGI K,CUI Yu-jie,et al.Process Optimization and Mechanical Property Investigation of Non-weldable Superalloy Alloy 713ELC Manufactured with Selective Electron Beam Melting[J].Materials Science and Engineering A,2020,787:139485.

[19] NI Mang,CHEN Chao,WANG Xiao-jun,et al.Anisotropic Tensile Behavior of in Situ Precipitation Strengthened Inconel 718 Fabricated by Additive Manufacturing[J].Materials Science and Engineering A,2017,701:344—351.

[20] ANBARASAN N,GUPTA B K,PRAKASH S,et al.Effect of Heat Treatment on the Microstructure and Mechanical Properties of Inconel 718[J].Materials Today:Proceedings,2018,5(2):7716—7724.

[21] MOUSSAOUI K,RUBIO W,MOUSSEIGNE M,et al.Effects of Selective Laser Melting Additive Manufacturing Parameters of Inconel 718 on Porosity,Microstructure and Mechanical Properties[J].Materials Science and Engineering A,2018,735:182—190.

[22] YANG Hui-hui,YANG Jing-jing,HUANG Wen-pu.The Printability,Microstructure,Crystallographic Features and Microhardness of Selective Laser Melted Inconel 718 Thin Wall[J].Materials and Design,2018,156:407—418.

[23] BAMBACH M,SIZOVA I,SILZE F,et al.Hot Workability and Microstructure Evolution of the Nickel-based Superalloy Inconel 718 Produced by Laser metal Deposition[J].Journal of Alloys and Compounds,2018,740:278—287.

[24] ZHU Lin,XU Zhou-feng,GU Yue-feng.Effect of Laser Power on the Microstructure and Mechanical Properties of Heat Treated Inconel 718 Superalloy by Laser Solid Forming[J].Journal of Alloys and Compounds,2018,746:159—167.

[25] 吳楷,張敬霖,吳濱,等.激光增材制造鎳基高溫合金研究進展[J].鋼鐵研究學報,2017,29(12):953—959.WU Kai,ZHANG Jing-lin,WU Bin,et al.Research and Development of Ni-based Superalloy Fabricated by Laser Additive Manufacturing Technology[J].Journal of Iron and Steel Research,2017,29(12):953—959.

[26] JIANG Ju.Tribological Investigation of Additive Manufacturing Medical Ti6Al4V Alloys Against Al2O3 Ceramic Balls in Artificial Saliva[J].Journal of the Mechanical Behavior of Biomedical Materials,2020,104:103602.

[27] 張雪峰,李懷學,胡全棟,等.熱處理對激光選區熔化GH4169高溫合金的組織與拉伸性能的影響[J].航空制造技術,2019,62(19):78—85.ZHANG Xue-feng,LI Huai-xue,HU Quan-dong,et al.Effect of Heat Treatment on the Microstructure and Tensile Properties of GH4169 Superalloy Fabricated by Selective Laser Melting[J].Aeronautical Manufacturing Technology,2019,62(19):78—85.

[28] SAMES W J,UNOCIC K A,HELMREICH G W,et al.Feasibility of In Situ Controlled Heat Treatment (ISHT)of Inconel 718 during Electron Beam Melting Additive Manufacturing[J].Additive Manufacturing,2017,13:156—165.

[29] RAMSPERGER M,SINGER R F,K?RNER C.Microstructure of the Nickel-base Superalloy CMSX-4 Fabricated by Selective Electron Beam Melting[J].metallurgical and Materials Transactions,2016,47(3):1469—1480.

[30] HAN Quan-quan,GU Yu-chen,SETCHI R,et al.Additive Manufacturing of High-strength Crack-free Ni-based Hastelloy X Superalloy[J].Additive Manufacturing,2019,30:100919.

[31] AKBARI M,KOVACEVIC R.An Investigation on Mechanical and Microstructural Properties of 316L Si Parts Fabricated by a Robotized Laser/Wire Direct metal Deposition System[J].Additive Manufacturing,2018,23:487—497.

[32] 果春煥,王澤昌,嚴家印,等.增減材混合制造的研究進展[J].工程科學學報,2020(5):540—548.GUO Chun-huan,WANG Ze-chang,YAN Jia-yin,et al.Research Progress in Additive-subtractive Hybrid Manufacturing[J].Chinese Journal of Engineering,2020(5):540—548.

[33] CLARK D,BACHE M R,WHITTAKER M T.Shaped metal Deposition of a Nickel Alloy for Aero Engine Applications[J].Journal of Materials Processing Technology,2007,203(1):39—448.

[34] ASALA G,KHAN A K,ANDERSSON J,et al.Microstructural Analyses of ATI 718Plus? Produced by Wire-ARC Additive Manufacturing Process[J].metallurgical and Materials Transactions,2017,48(9):4211—4228.

[35] XU Xiang-fang,GANGULY S,DING Jia-luo,et al.Enhancing Mechanical Properties of Wire+Arc Additively Manufactured Inconel 718 Superalloy Through in-process Thermomechanical Processing[J].Materials and Design,2018,160:1042—1051.

[36] 郭一蒙,彭勇,江俊龍.4043鋁合金激光熔絲增材制造工藝研究[J].熱加工工藝,2019,48(5):245—247.GUO Yi-meng,PENG Yong,JIANG Jun-long.Study on Laser Additive Manufacturing Technology with 4043 Aluminum Alloy Melting Wire[J].Hot Working Technology,2019,48(5):245—247.

[37] 王曉光.GH4169合金CMT電弧增材制造成形特性與組織性能研究[D].南昌:南昌航空大學,2019:34—44.WANG Xiao-guang.Processing Characteristics,Macro/microstructure and Mechanical Properties of GH4169 by CMT Arc Additive Manufacturing[D].Nanchang:Nanchang Hangkong University,2019:34—44.

[38] 蘭博,張國棟,張學軍.均勻化熱處理對電子束熔絲增材制造GH4169合金組織和性能的影響[J].熱加工工藝,2019,48(22):167—171.LAN Bo,ZHANG Guo-dong,ZHANG Xue-jun.Effects of Homogenization Heat Treatment on Microstructure and Mechanical Properties of GH4169 Alloy Fabricated by Electron Beam Additive Manufacturing[J].Hot Working Technology,2019,48(22):167—171.

[39] 王凱博,呂耀輝,徐濱士,等.基于焊接的鎳基高溫合金增材再制造技術綜述[J].裝甲兵工程學院學報,2016,30(1):81—86.WANG Kai-bo,LYU Yao-hui,XU Bin-shi,et al.Review of the Additive Remanufacturing Technology of Ni-based Superalloy based on Welding[J].Journal of Academy of Armored Force Engineering,2016,30(1):81—86.

[40] 繆竹駿.IN718系列高溫合金凝固偏析及均勻化處理工藝研究[D].上海:上海交通大學,2011:42—47.MIAO Zhu-jun.Study on Solidification Segregation and Homogenization Treatments of In718-type Superalloys[D].Shanghai:Shanghai Jiaotong University,2011:42—47.

[41] 黃崇權,劉奮成,王曉光.CMT電弧增材制造GH4169合金的組織和拉伸性能[J].精密成形工程,2019,11(4):89—96.HUANG Chong-quan,LIU Fen-cheng,WANG Xiao-guang.Microstructure and Tensile Property of GH4169 Superalloy Fabricated by CMT-arc Additive Manufacturing[J].Journal of Netshape Forming Engineering,2019,11(4):89—96.

[42] RADHAKRISHNA C,RAO K P.The Formation and Control of Laves Phase in Superalloy 718 Welds[J].Journal of Materials Science,1997,32(8):1977—1984.

[43] SEOW C E,COULES H E,WU Gui-yi,et al.Wire+Arc Additively Manufactured Inconel 718:Effect of Post-deposition Heat Treatments on Microstructure and Tensile Properties[J].Materials and Design,2019,183:108157.

[44] BHARAT K C H,ANANDAKRISHNAN V.Experimental Investigations on the Effect of Wire Arc Additive Manufacturing Process Parameters on the Layer Geometry of Inconel 825[J].Materials Today:Proceedings,2020,21(1):622—627.

[45] XU Xiang-fang,DING Jia-luo,GANGUL S Y,et al.Investigation of Process Factors Affecting Mechanical Properties of INConEL 718 Superalloy in Wire+Arc Additive Manufacture Process[J].Journal of Materials Processing Technology,2019,265:201—209.

Application of Additive Manufacturing Technology in Forming of Superalloy Component

MIN Jie,WEN Dong-xu,YUE Tian-yu,LI Jian-jun,ZHENG Zhi-zhen

(State Key Laboratory of Materials Processing and Die & Mould Technology,School of Materials Science and Engineering,Huazhong University of Science and Technology,Wuhan 430074,China)

ABSTRACT:As a typical metallic material servicing under complicated stress state above 600 ℃,superalloy is widely used in aerospace,nuclear industry and other fields.In recent years,additive manufacturing technology has developed rapidly,and great progress has been made in the forming of superalloy components.Two typical additive manufacturing technologies based on powder feeding and wire feeding were introduced respectively.The microstructure characteristics of additive manufactured superalloy components were discussed.It was found that the microstructure of additive manufactured superalloy components was dominated by slender columnar grains.Moreover,cellular grains and equiaxed grains could appear under different additive manufacturing processes.Due to the rapid cooling and solidification process of additive manufacturing technology,the macro segregation was avoided to a certain extent.However,the micro segregation phenomena and some typical metallurgical defects were hardly prevented.For eliminating these defects,heat treatments and other processes,such as homogenization+solid solution+aging treatment,were commonly applied.Finally,the characteristics of additive manufacturing technology in the forming of superalloy components were summarized,providing suggestions and references for further research.

KEY WORDS:superalloy; additive manufacturing technology; microstructure; mechanical properties

DOI：10.3969/j.issn.1674-6457.2021.01.005

中圖分類號：TG132.3+2；TH164

文獻標識碼：A

文章編號：1674-6457(2021)01-0044-07

收稿日期：2020-08-26

基金項目：國家重點研發計劃（2018YFB1106505，2018YFB1106501）；國家自然科學基金（51905190，52075197）；中央高?；究蒲袠I(yè)務費（2019kfyXJJS001）

作者簡介：閔捷（1997—），男，碩士生，主要研究方向為高溫合金增材制造。

通訊作者：溫東旭（1987—），男，博士，講師，主要研究方向為金屬塑性成形與增材制造。

來自：閔捷，溫東旭，岳天宇，李建軍，鄭志鎮

（華中科技大學 材料科學與工程學院 材料成形與模具技術國家重點實驗室）
