前言
上回我們簡單介紹了目前主流手持激光焊機的散熱技術，很多朋友對我們的風冷散熱技術很感興趣，今天我們就來詳細解讀一下。

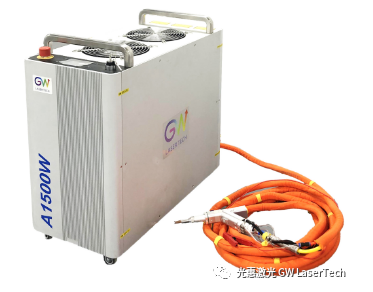

過去，我們在風冷手持焊機A1500W冬天在低溫環境下使用的時候壓縮機經常不能正常的啟動，為解決這一痛點，光惠激光創造性地將雙向熱泵這一黑科技運用于激光器的熱管理上，使其能在-10℃低溫與＋50℃高溫環境中都能保持穩定運行。
01、雙向熱泵
泵我們都知道是干嘛的，就是輸送水等各種液體，那“熱泵”顧名思義就是泵送熱量的。
根據熱力學第二定律：熱量既不會憑空產生，也不會憑空消失，它只會不斷地轉移。雙向熱泵的工作原理就是以冷媒為載體將熱量來回轉移：
制冷時冷媒將激光器中的熱量搬運到機器外部，使激光器內部溫度降低；
制熱時冷媒將周圍環境中的熱量搬運到激光器內，使激光器溫度升高。

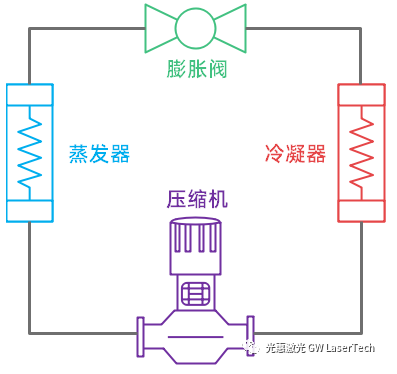

光惠風冷激光器的熱量管理系統主要包含以下四大組件：壓縮機、冷凝器、膨脹閥、蒸發器。
它們的作用分別是：
? 壓縮機：將氣態冷媒壓縮，將低壓氣體變成高壓氣體，為冷媒提供從高溫環境吸熱、向低溫環境放熱的能量，幫助冷媒循環順利進行
? 冷凝器：將冷媒由氣體冷凝變成液體，放出熱量
? 蒸發器：將冷媒由液體蒸發變成氣體，吸收熱量。
? 膨脹閥：將高壓液體變成低壓液體。冷媒的壓力越低，沸點越低，膨脹閥的作用就是將冷媒的壓力降低到對應的沸點：使其比制冷時的環境溫度低（可以從環境吸熱），制熱時的環境溫度高（可以向環境放熱）。
02、冷媒
冷媒是在制冷過程中的一種中間物質，它容易吸熱蒸發成氣體，又容易放熱冷凝成液體。在熱量管理系統中，它通過蒸發與凝結，使熱量轉移，實現加熱與冷卻的效果。

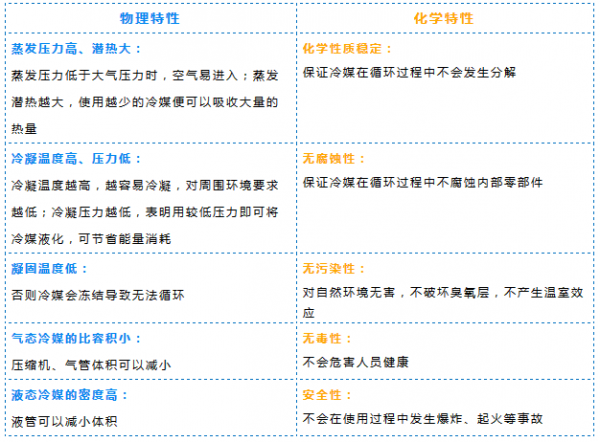

理想的冷媒應具有如下特性：

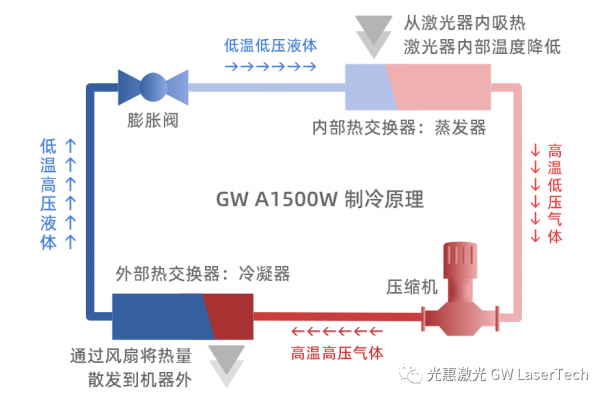

03、制冷原理
01.壓縮機壓縮冷媒，使冷媒變成高溫高壓的氣體，并流向外部熱交換器
02.外部熱交換器充當冷凝器作用，高溫氣體冷凝成低溫的液體，液化產生的熱量隨風扇排出機器外
03.低溫高壓的液體冷媒通過膨脹閥降壓后變成低溫低壓易蒸發的狀態，并流向內部熱交換器
04.此時內部熱交換器充當蒸發器作用，吸收周圍熱量，使激光器內部溫度降低，達到降溫的效果，然后冷媒汽化成高溫低壓的氣體
05.經蒸發器蒸發后的氣體冷媒再次被壓縮機壓縮，往復循環

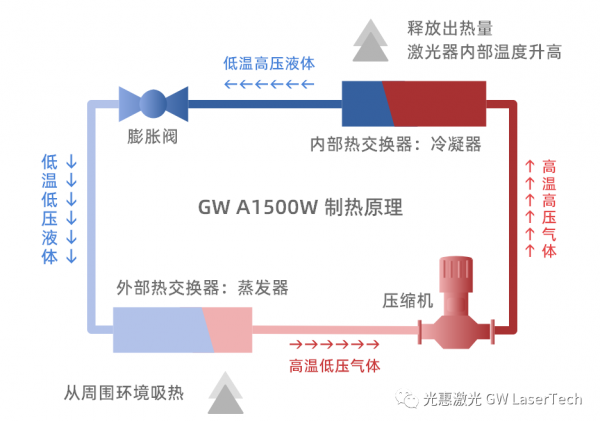

04、制熱原理
01.壓縮機壓縮冷媒，變成高溫高壓的氣體狀態，流向內部熱交換器
02.此時內部熱交換器充當冷凝器作用，將高溫高壓氣體冷媒冷凝成低溫高壓的液體，釋放的熱量使激光器內部溫度升高，達到加熱的目的
03.低溫高壓的液體流經膨脹閥降低壓力，并流向外部熱交換器
04.此時外部熱交換器充當蒸發器作用，液態冷媒從機器外部吸收熱量后蒸發成為氣體狀態
05.氣體冷媒被壓縮機吸入壓縮形成高溫高壓的氣體，往復循環
制冷制熱時，冷媒流向是不同的，制冷時先流過內部熱交換器，此時外部熱交換器是冷凝器，內部熱交換器是蒸發器；制熱時，冷媒先流過內部熱交換器，此時內部熱交換器是冷凝器，外部熱交換器是蒸發器。制冷制熱不同狀態時，系統會改變冷媒的流向。
光惠激光在風冷技術上的突破
精確的控溫系統：
高效的冷媒配方：
05、結語
對于光惠激光來說，智能風冷手持焊機是技術革新道路上的新突破。未來光惠激光將繼續在風冷散熱領域不斷探索，提高性能，優化工藝，滿足更大的市場需求。
轉載請注明出處。
