近年來，伴隨“顏值”經濟盛行，消費電子有了新內核，一些能引爆新的生活方式的“宅美容”科技，悄然成為愛美人士的心頭好。家用脫毛儀產品的走俏，為消費者提供了一種更安全、有效、方便和快捷的宅家脫毛新方式，成為新的市場燃點。

根據《線上家用美容儀消費洞察報告》數據預計，我國脫毛儀市場規模將接近100億元。去年618大促中，脫毛儀在天貓、京東的美容儀產品零售額中雙雙登頂，僅天貓一年銷售數據顯示，脫毛儀銷售總額為41.51億元。

近30天，阿里平臺用戶搜索脫毛儀相關關聯熱詞數據，“家用”和“激光”是脫毛儀的人氣搜索需求。

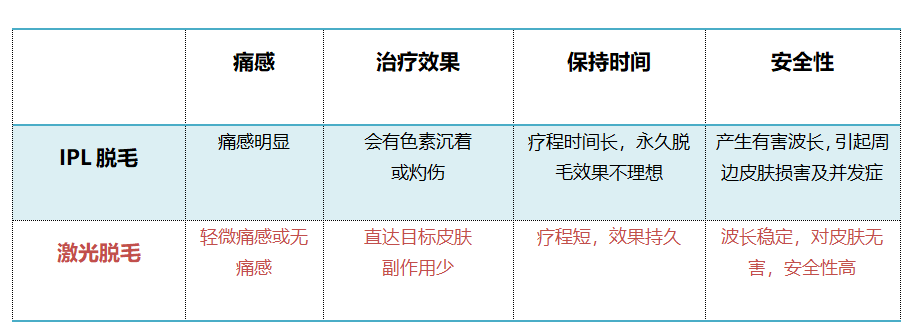

目前市場主流脫毛方式有IPL脫毛和激光脫毛，但激光脫毛優勢明顯。

激光脫毛和IPL脫毛的原理都是利用光的選擇性吸收原理，采用一定的光源穿透表皮，使毛干中黑色素吸收最多的光子能量，毛干的熱量迅速傳導到毛囊，使其溫度快速上升到50-60度，從而達到破壞毛囊組織，阻止毛發生長的目的。但激光脫毛痛感更小，也更安全快捷長久，所以更受消費者青睞。

808nm波長，激光脫毛“金標準”光源

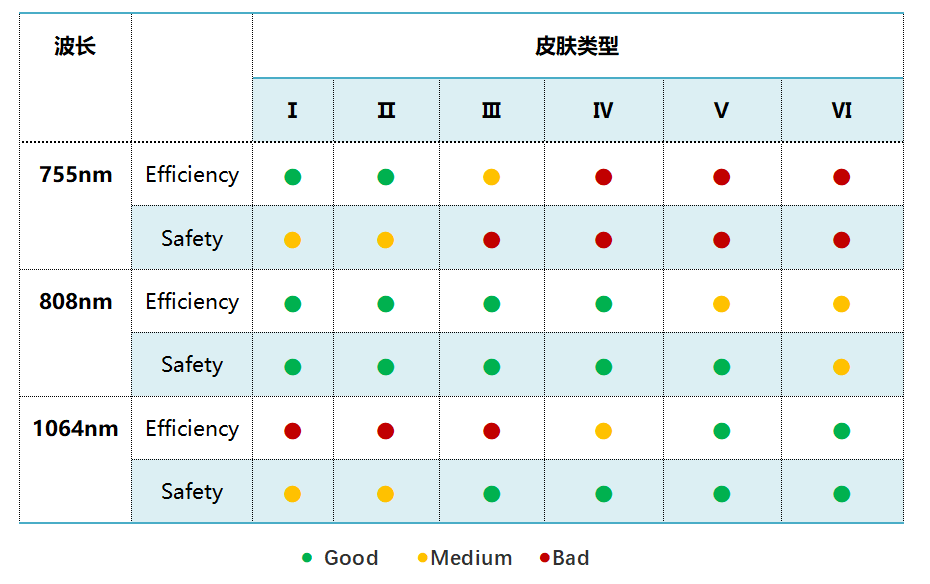

人類皮膚通常分為6種類型，白皮膚為Ⅰ、Ⅱ型，黃皮膚為Ⅲ、Ⅳ型，棕黑皮膚為Ⅴ、Ⅵ型。從安全性及避免副作用的角度，當皮膚顏色分型為( I ～ IV) 型時，可選擇的范圍較廣，使用808nm半導體激光，755nm翠綠寶石激光均有效果，但是755波長較短，對于皮膚傷害大。當皮膚顏色分型為( IV ～ VI) 型時，1064 nm的Nd: YAG激光是最安全的選擇，但對淺色皮膚安全度不是很高，同時考慮到市場上對白皮膚和黃皮膚的需求最大，所以說808nm波長是激光脫毛的“金標準”。

808nm半導體激光脫毛儀與IPL脫毛儀的工作原理一樣，但是IPL實際上屬于高壓氣體放電燈，通俗理解就是閃光燈，光譜范圍為500-1200nm, 因此有大量的無用光譜熱量被表皮吸收，最終導致脫毛效率低而且痛感強于激光脫毛，脫毛所需時間也更長。

綜上所述，安全穩定的波長、輕巧便攜的外觀、舒適的感官體驗、高性價比的家用808nm半導體激光脫毛儀才是消費賽道的新寵。

808nm VCSEL 新一代激光脫毛儀革命者

近年來，VCSEL的應用場景爆發，讓激光芯片迎來發展的最佳時間點。隨著808nm VCSEL激光芯片技術日趨成熟，其波長穩定、低發散圓形光束、高效率、無需水冷、低成本等諸多優勢，完美契合了脫毛產品向商業化、家庭化、輕量化的發展趨勢，正在引領新一代家用手持激光脫毛儀變革，成為家用消費電子領域的新寵之一。

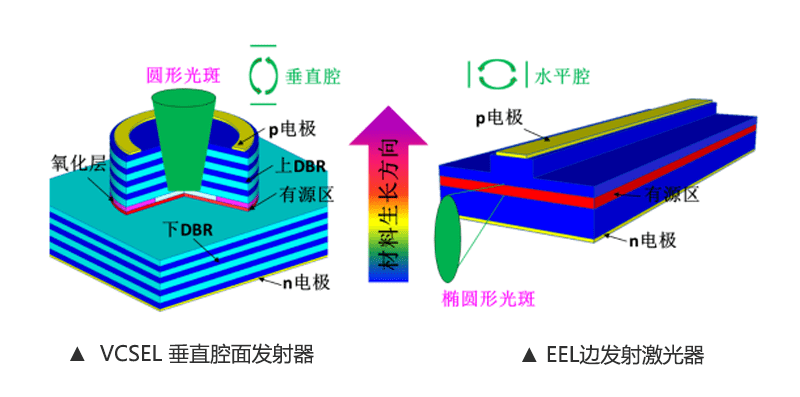

VCSEL是一種垂直腔面發射激光器，與傳統邊發射激光器（EEL）在結構上有很大的差異，這在一定程度上很好的彌補了傳統激光脫毛的應用弊端，具備獨特優勢：

● 波長穩定，溫漂系數小，無需水冷降溫；

● 發光垂直襯底方向，易于光學整形，光路簡單；

● 光束能量均勻，不會產生局部功率過高灼傷表皮現象；

● 有源區尺寸極小，可實現高封裝密度和低閾值電流，適宜手持；

● 晶圓化工藝生產，成本低（傳統EEL需經過解理、鍍膜、封裝等一系列工藝）。

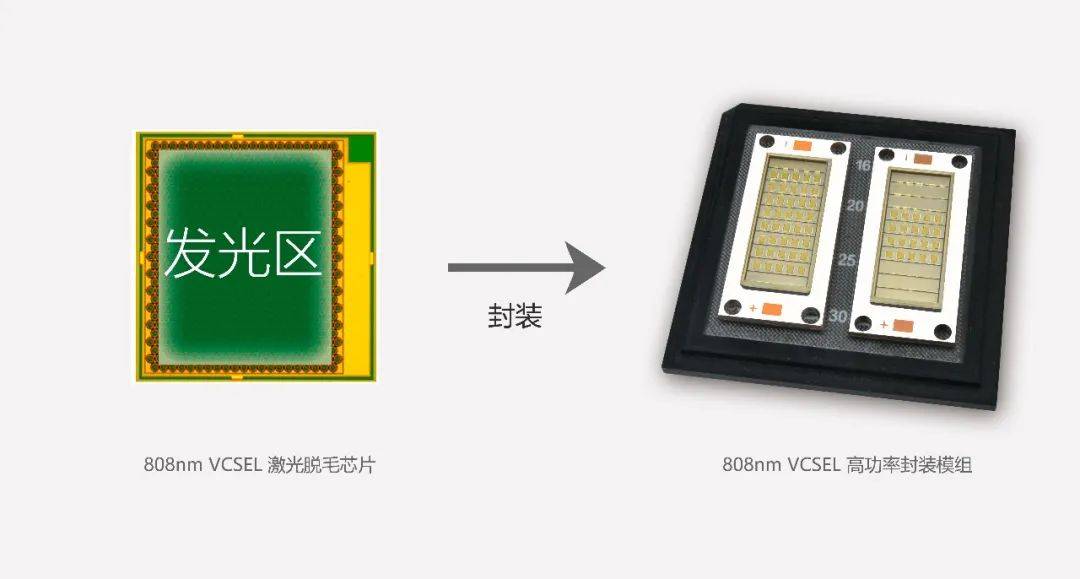

長光華芯808nm VCSEL激光脫毛芯片

目前，長光華芯808nm VCSEL激光芯片已在客戶端批量應用，以其體積小、光束質量高、電光轉化效率高、壽命長、成本低、性能穩定等優勢，成為生產和制造家用手持脫毛儀的最佳選擇，廣受歡迎。

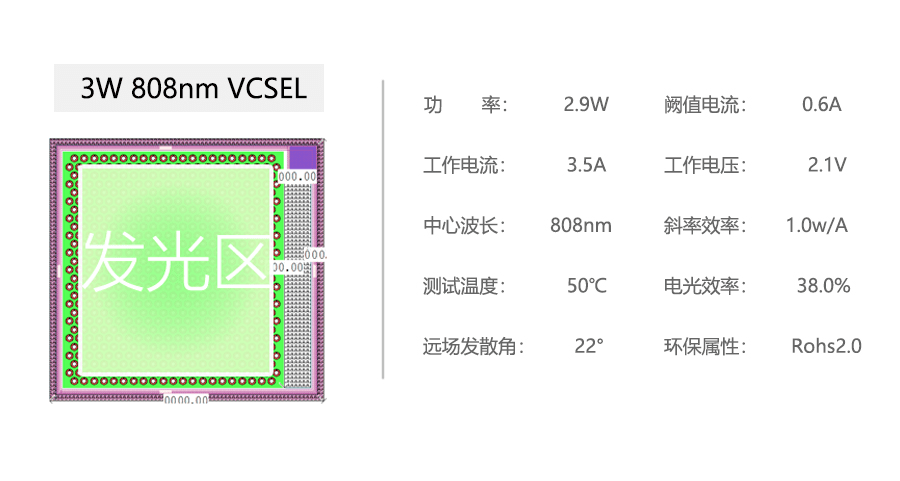

3W 808nm VCSEL激光芯片指標

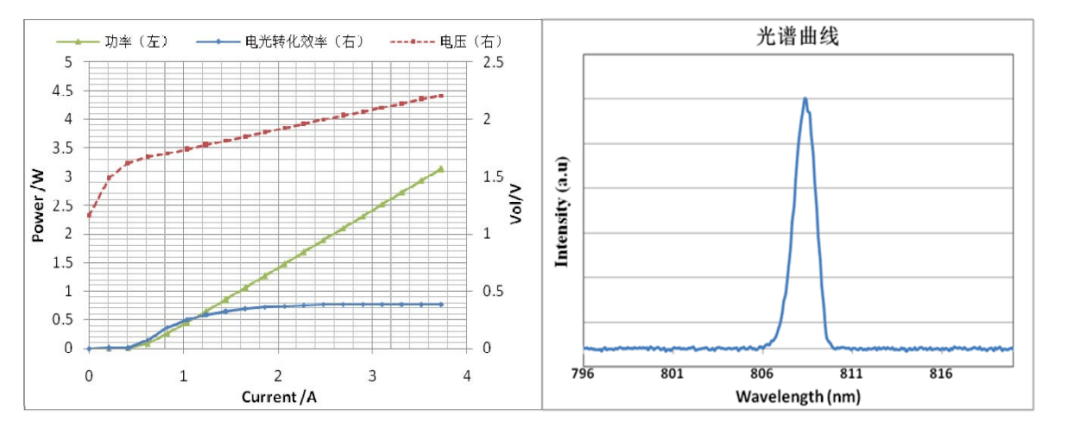

3W 808nm VCSEL激光芯片測試圖

60W/120W 808nm VCSEL高功率封裝模組

考慮到終端客戶實際應用需求，長光華芯不僅可為客戶提供808nm VCSEL芯片和高功率封裝模組。也可根據客戶需求提供定制化方案，通過對功率，波長，排布尺寸以及封裝設計等指標進行調整，快速響應不同終端客戶應用需求，幫助客戶贏得市場。

領先的VCSEL IDM全流程工藝平臺和產線

長光華芯致力于研發和生產高功率半導體激光芯片，擁有數年規?；慨a(chǎn)經驗，建成了完全自主可控的從芯片設計、MOCVD（外延）、FAB晶圓流片、解理/鍍膜、封裝、測試、光學耦合、直接半導體激光器等完整的工藝平臺和量產線，是全球少數幾家具備6吋線外延、晶圓制造等關鍵制程生產能力的IDM半導體企業。

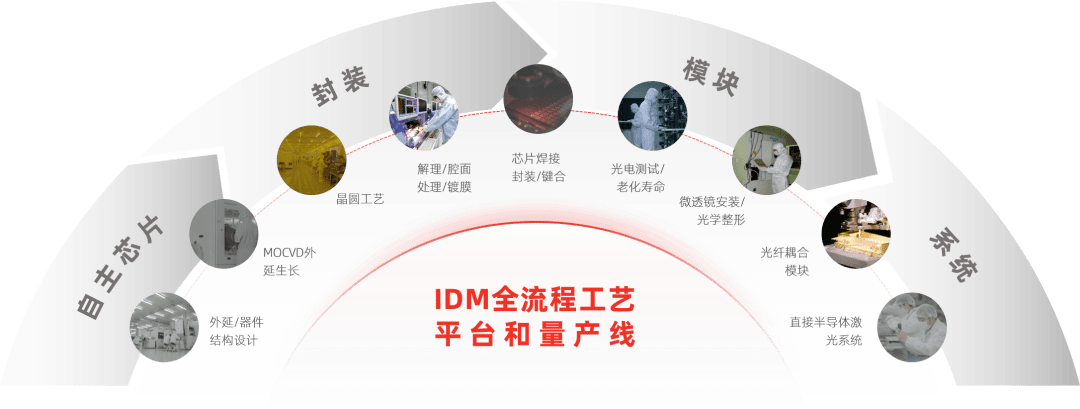

長光華芯IDM全流程工藝平臺和產線

在如火如荼的VCSEL市場需求推動下，依托IDM模式形成的設計與工藝相結合的綜合平臺基礎，長光華芯創新和優化生產工藝，在國內率先建立了6吋VCSEL量產產線，并實現在3D傳感、醫美、熒光探測等領域的高良率量產出貨，并進一步在激光雷達、數據通信、安防照明等領域產品開發和交付準備。

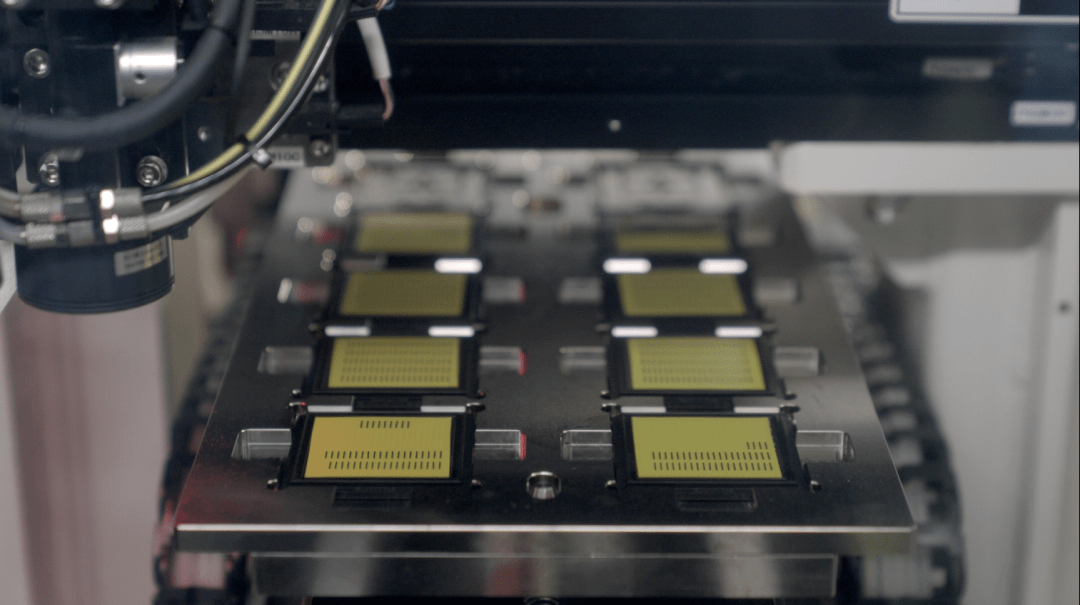

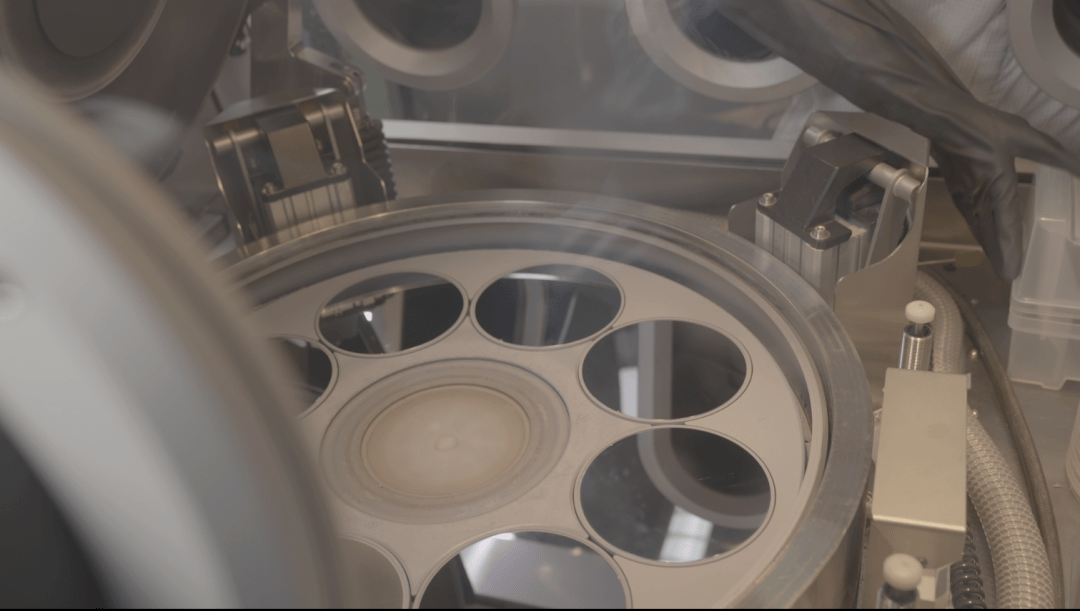

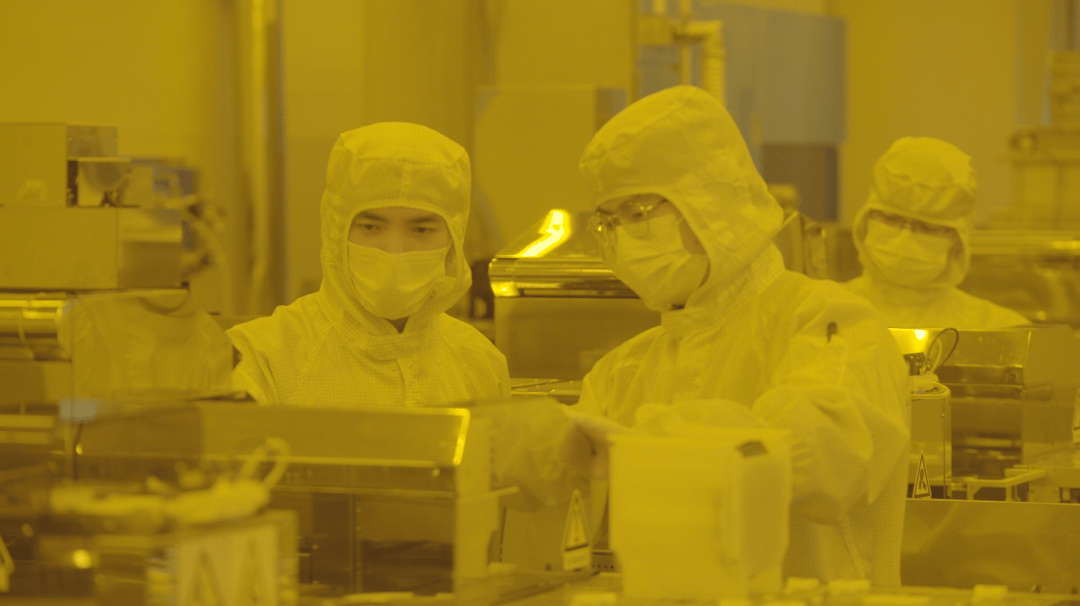

IDM半導體工藝制造平臺

左右滑動查看更多

VCSEL作為新一代光源，以其在尺寸和結構上的多樣設計、晶圓級量產工藝制造和測試、豐富多彩且日新月異的應用場景，在光傳感、光通訊、光互連、光存儲、光醫療、光制造、激光雷達等領域的應用價值日益凸顯，發展空間巨大。

未來，長光華芯將始終以市場為導向，充分發揮在VCSEL激光芯片設計、生產、封裝和測試方面的技術領先和IDM工藝制造平臺優勢，快速響應客戶需求，與眾多合作伙伴一起，搶占賽道，做VCSEL技術的引領者，應用市場的開拓者。
