本文考慮了不同的表面嚴重塑性變形技術，研究了工藝參數和各處理動能對鎳基合金Inconel 718微觀組織、機械性能和疲勞行為的影響。

摘要

由于工程部件中的大多數故障都是從表面層開始的，因此應用表面處理可以在控制材料性能和壽命方面發揮關鍵作用。在本研究中，考慮了不同的表面嚴重塑性變形技術，包括嚴重噴丸、激光沖擊噴丸和超聲波納米晶表面改性。研究了工藝參數和各處理動能對鎳基合金Inconel 718微觀組織、機械性能和疲勞行為的影響。結果表明，使用合適的參數來提高表面處理的動能，可以有效地促進inconel718試樣的表面晶粒細化，并在試樣中產生較深的殘余壓應力場。在應用的處理方法中，超聲納米晶表面改性被認為是改善機械性能最有效的方法，因為它導致了最顯著的疲勞性能，其次是嚴重的噴丸和激光沖擊噴丸。

1.介紹

工程部件中的大多數機械故障尤其是疲勞故障，大多始于表面。因此最近提出了多種處理表面嚴重塑性變形（SSPD）的方法，如表面機械磨損處理（SMAT）、噴丸處理（SP）、超聲波噴丸處理（USP），超聲波納米晶表面改性（UNSM）和激光沖擊噴丸（LSP），以提高機械部件的功能性和使用壽命。這些過程通過三個主要因素來改善金屬材料的機械性能和疲勞行為:誘導晶粒細化，在塑性變形的表層中產生殘余壓應力，以及改變表面粗糙度。

（a）處理樣本的橫截面OM圖像。（b） AR和CSP樣品的典型微觀結構。（c） SSP1和SSP2嚴重噴丸樣品的FESEM觀察。（d） OM和FESEM分別顯示了噴丸試樣的表面形貌。

在本研究中，我們選擇了三種最有效的SSPD處理方法，即SP、UNSM和LSP工藝，以研究它們對Inconel 718微觀結構和機械性能的影響。鎳基超級合金，如Inconel 718，由于其卓越的機械性能、耐腐蝕性、焊接特性、良好的氧化性和高溫下的高蠕變性能，被認為是腐蝕性環境中結構應用的關鍵解決方案。

圖1為所選技術及其對處理材料的上表面層的影響的示意圖。目標材料的表面受到由壓縮空氣加速的隨機流動噴丸的轟擊，以達到可控的速度（見圖1a）。根據SP處理的總動能，該過程可分為兩類：常規噴丸（CSP）和嚴重噴丸（SSP）。在SSP類別中，與CSP相比，更高的Almen強度和/或覆蓋水平用于增加噴丸流的動能總量。由于后一個因素，SSP導致顯著的表面晶粒細化至納米結構（NS）區域，產生梯度結構。SSP處理中增加的動能也會導致表面和深度產生更深的殘余壓應力。這些處理已應用于不同類別的材料，從而提高了機械性能。

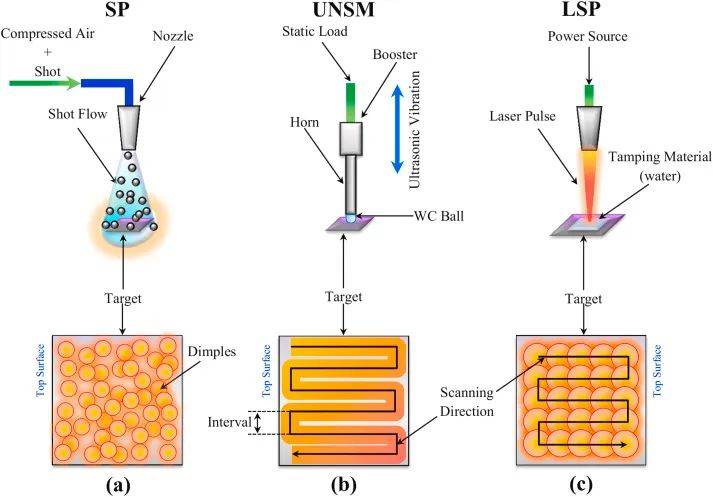

圖1 不同表面SPD處理和目標材料相應塑性變形頂面的示意圖：（a）SP，（b）UNSM和LSP工藝。

在CSP（Almen強度為14 A，覆蓋率為100%）和SSP（Almen強度為36 A，覆蓋率為2000%）后，收到的AISI 304鋼的軸向疲勞極限分別從310 MPa提高到330 MPa和435 MPa。同樣，在Almen強度為16 A、覆蓋率為1000%的SSP后，收到的385 MPa X70微合金鋼的彎曲疲勞極限提高到440 MPa。據報道，經過SSP處理的純鈦、AZ31和AZ91鎂合金的耐磨性和耐腐蝕性也得到了極大提高，這是因為表面納米化和SSP引起的高壓縮殘余應力。

(a, b)用Ra≈40μm制備的PBF純Cu樣品和(c, d)用Ra≈4μm磁驅動磨料拋光后的SEM和共焦顯微鏡圖像。HCAF對LPBF鋁合金AlSi10Mg表面粗糙度降低的影響:(b)預制時和采用HCAF后。UCAF對LPBF Inconel 625表面形貌的影響:(d)建成時和采用HCAF后。

相反，UNSM是一種基于機械沖擊的表面處理，通過堅硬的Al2O3、WC或Si3N4球形尖端，通過高超聲振動頻率進行應用。超聲波發生器產生的高頻振動通過喇叭和探頭系統通過助推器放大。該系統將靜態和動態荷載組合應用于表面（見圖1b）。據報道，UNSM可提高金屬材料的耐磨性、疲勞性、微動疲勞性、腐蝕性和應力腐蝕性。這種改善是由于表面晶粒細化和硬化頂面層中產生的高壓縮殘余應力。

此外，據報道，在應用UNSM后，粗糙度值略有增加，并獲得了微凹陷的表面形貌。通過調節超聲波頻率和振幅，UNSM可以誘導顯著的晶粒細化。最近，UNSM已被用于將增材制造過程中產生的拉伸殘余應力轉換為工具鋼的壓縮應力。除了產生殘余壓應力外，據報道UNSM還將原始奧氏體結構轉變?yōu)閬喎€(wěn)馬氏體。因此，盡管工具鋼的硬度非常高，但據報道UNSM能夠進一步改善其磨損性能。在熱表面處理之前，UNSM還被用作預處理，以增加受影響層的厚度。影響層厚度的增加歸因于AISI M4工具鋼的缺陷密集亞穩馬氏體結構，該結構在滲氮處理時可觸發氮的擴散能力。因此，可以進一步改善超高強度鋼的磨損和腐蝕性能。

另一方面，激光沖擊噴丸（LSP）是一種表面改性工藝，利用高能脈沖激光束在目標材料表面產生沖擊波（見圖1c）。高能等離子體通過吸收元素的蒸發出現在表面。等離子體能量導致殘余應力和高塑性應變的產生，從而導致表面晶粒細化。LSP由于其局部熱影響，在晶粒細化方面不如SP和UNSM等機械處理有效。LSP廣泛用于改善金屬的疲勞、磨損、微動疲勞和耐腐蝕性。據報道，使用LSP后，2024-T351鋁合金的裂紋擴展速率降低，疲勞壽命提高（63.5%）。同樣，LSP處理也會對表面粗糙度產生不利影響。

上述三種技術均通過表面塑性變形誘導表面晶粒細化和殘余壓應力；然而，它們的影響程度不同，并且隨著感興趣的材料而不同。

關于上述表面SPD技術在Inconel 718上的應用研究很少，Inconel 718是一種在不同工業部門經常使用的材料。本研究通過分析表面粗糙度、殘余應力的分布和松弛以及CSP處理試樣與拋光試樣的疲勞壽命，研究了CSP處理的影響。結果表明，CSP可將高周疲勞壽命從2倍提高到20倍，具體取決于工藝參數。據報道，在施加4A和8 A的CSP工藝后，拋光試樣的Rt表面粗糙度從7.15μm增加到8.65μm和25.38μm。此外，在4A和8 A強度下，表面誘導的殘余應力分別為- 810 MPa和- 920 MPa，而拋光樣品的表面殘余應力為- 90 MPa。

在本研究中，研究了三種SPD表面處理，即SP、UNSM和LSP對Inconel 718試樣的影響，并從機械性能方面進行了比較?？紤]了三種不同的SP工藝，包括具有不同Almen強度和覆蓋率的CSP和SSP、具有不同靜態負載的兩種UNSM工藝和具有不同激光功率密度的兩種不同LSP工藝。處理后的試樣在微觀結構、表面粗糙度、硬度、殘余應力分布及其在疲勞試樣中的松弛方面進行了表征。在特定應力振幅下，比較了接收試樣（AR）和處理試樣的疲勞壽命。

在AM竣工材料的頂面和側面進行了軋制。如果選擇合適的參數，軋制也可以產生晶粒細化（見圖i和j），并在處理層中產生殘余壓應力；這些特征可以改善機械性能（見圖o和p），并降低表面粗糙度。

2.實驗

根據ASTM E466標準制備疲勞試樣，以研究AR和處理材料的軸向疲勞行為。圖2a顯示了通過體視學方法確定的平均晶粒尺寸約為40μm的AR材料的微觀結構。使用圖2b中的Nomarski對比，可以觀察到由軋制引起的溶質帶狀線。疲勞試樣的尺寸和應用表面處理的考慮區域如圖2c所示。所選中心區域的所有四個側面都進行了噴丸處理。

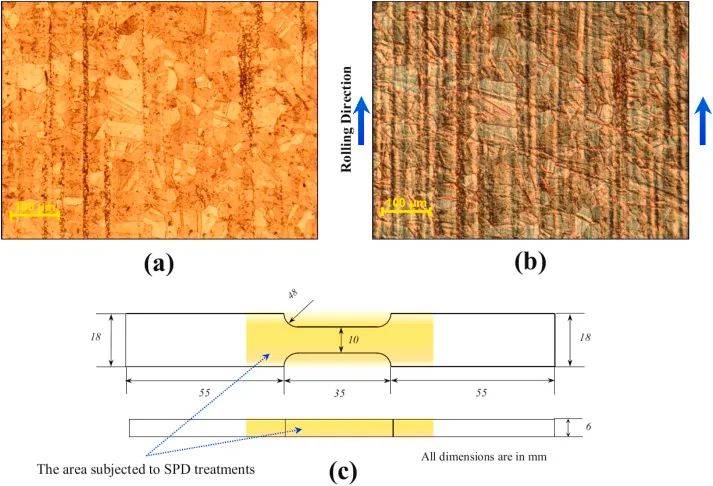

圖2 收到的Inconel 718（a）無對比度和無對比度的代表性光學顯微照片。（c）軸向疲勞試樣的形狀和尺寸。

3.結果和討論

3.1. 微觀結構表征

不同表面處理后試樣的橫截面OM顯微圖如圖3所示。顯微鏡觀察表明，表面層的晶粒明顯細化。對于每一個過程，與底部所示的圖像相比，頂行圖像對應于使用較低動能處理的樣本。通過增加SP中的Almen強度和覆蓋率，增加UNSM中的靜載荷，以及提高LSP中的激光束能量，可以獲得更高的動能?？偟膩碚f，考慮到所有系列的低能和高能處理，用較高動能處理的試樣顯示出較高的塑性變形表層深度。

圖3 處理樣本的橫截面OM顯微照片：（a）SP，（c）UNSM和LSP。與底行樣本相比，頂行圖像對應于每個處理使用較低動能處理的樣本。

此外，通過FESEM對處理試樣的橫截面進行高倍放大的微觀結構觀察。將生成的NS層從底層晶粒細化和加工硬化材料中分離出來的尖銳邊界，可以清楚地識別出來，類似于通過基于SP和UNSM處理的材料。

為了獲得處理后試樣上表面的晶粒尺寸，根據晶粒細化程度，對試樣采用了兩種方法：體視學分析和XRD分析。CSP、LSP1和LSP2試樣經過較低的動能處理，預計其表面晶粒細化程度較低。因此，對于這些樣本，頂部表面被輕輕拋光，去除約3μm的非常薄的一層，然后進行蝕刻以進行OM觀察和圖像分析。CSP、LSP1和LSP2試樣的平均晶粒尺寸分別約為30μm、35μm和26μm。對于晶粒細化程度較高的試樣，包括SSP1、SSP2、UNSM1和UNSM2，通過考慮衍射峰的全寬半最大值（FWHM）來確定平均微晶尺寸。這些樣品的XRD圖譜如圖4a和b所示。如圖4c所示，在UNSM樣品中觀察到晶粒尺寸和晶粒細化層范圍方面最顯著的晶粒細化，其次是SP和LSP處理的樣品。

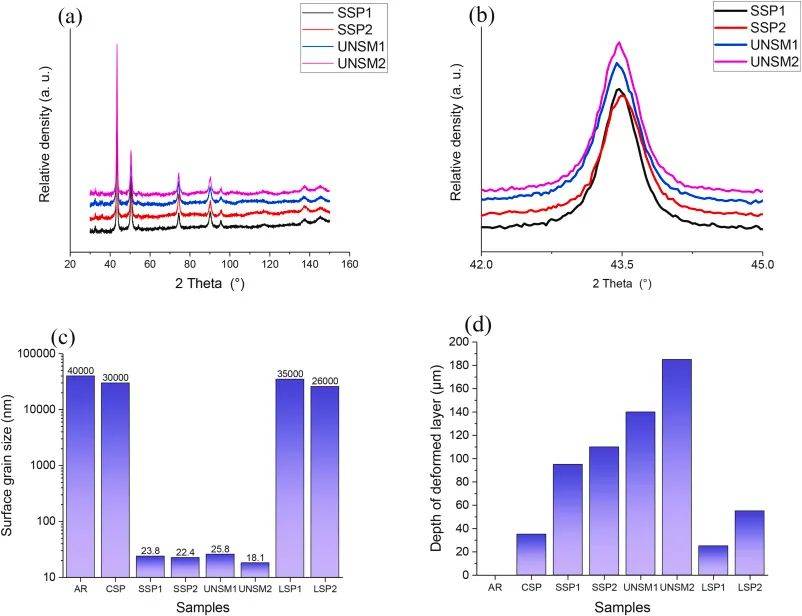

圖4 SSP和UNSM試樣在2θ不同衍射角下的XRD譜圖：(a) 30 ~ 150°，(b) 42 ~ 45.5°，(c) AR和處理后試樣的表面晶粒尺寸，(d) SP、UNSM和LSP表面處理引起的塑性變形層深度。

圖4d顯示了塑性變形層的深度。變形層的深度通過OM確定。通過增加過程動能，SSP和UNSM處理的塑性變形層深度顯著增加。

3.2. 機械性能和疲勞性能

圖5a描繪了從頂面到芯材的AR和處理試樣的顯微硬度分布。結果表明，對于每種處理，較高的動能導致較高的表面顯微硬度。與CSP和LSP相比，UNSM和SSP處理在提高顯微硬度方面更有效。從UNSM2、SSP2、SSP1、UNSM1、LSP2、CSP和LSP1獲得的表面硬度改善估計分別約為44%、35%、27%、24%、18%、15%和9%。這些結果突出了較高動能的顯著效果，以及在SSP處理后UNSM的效率。

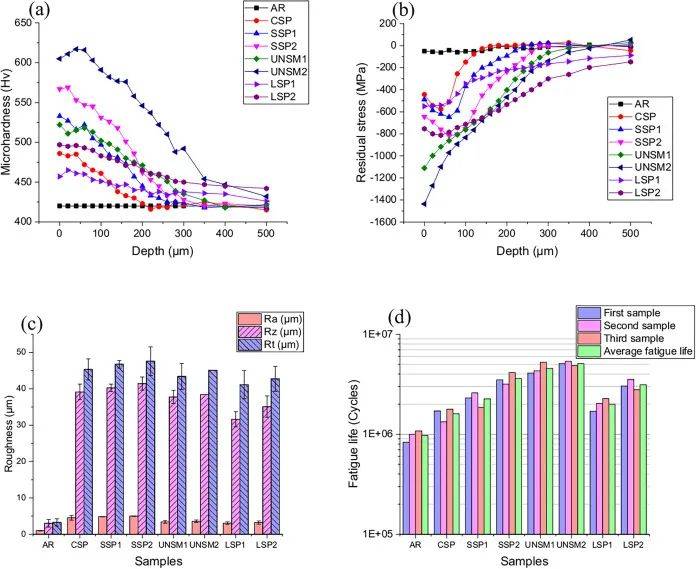

圖5 獲得了顯微硬度剖面壓縮殘余應力分布表面粗糙度參數和900 MPa最大應力下的疲勞壽命的結果。

圖5b顯示了從處理表面到材料深度的誘導壓縮殘余應力分布。與其他應用處理相比，UNSM產生了更高的壓縮殘余應力。LSP2和LSP1分別比SSP2和SSP1產生更高的表面壓縮殘余應力；CSP試樣的殘余應力范圍在所有系列中最低。在深度為500 μm時，UNSM和SP工藝誘導的殘余壓應力均小于?50 MPa，而LSP工藝誘導的殘余壓應力約為?200 MPa。結果表明，UNSM處理可以顯著提高表面和深度壓縮殘余應力場。

圖5c顯示了AR和處理試樣的表面粗糙度參數。AR試樣的Ra值約為0.85μm。CSP導致Ra增加4.5μm。SSP的變形增加進一步將Ra增加至4.8μm。相反，UNSM和LSP將Ra值保持在3–3.5μm左右。所有應用的處理都導致表面粗糙度增加，隨著過程動能的增加，這一點變得更加顯著。雖然SSP和UNSM導致表面粗糙度顯著增加，但LSP的表面粗糙化效果仍然有限。

所有提到的機械性能和參數，包括塑性變形層的深度、晶粒尺寸、顯微硬度、殘余壓應力和表面粗糙度，對試樣疲勞行為的改變具有相對重要性。采用900 MPa的最大應力水平，比較了不同表面處理條件下試樣的高周疲勞壽命。據估計，UNSM2、UNSM1、SSP2、LSP2、SSP1、LSP1和CSP試樣（如圖5d所示）的疲勞壽命提高分別約為AR試樣的5.25、4.69、3.71、3.21、2.32、2.06和1.65倍。表面晶粒尺寸最小、變形層和NS層深度最高、硬度和壓縮殘余應力最高、表面粗糙度不最高的UNSM2試樣代表了最顯著的疲勞壽命改善。

對比LSP2和SSP1試樣，可以觀察到，盡管與SSP1試樣相比，LSP處理試樣的受影響層厚度較低，顯微硬度較低，但較低的表面粗糙度和較高的壓縮殘余應力在900 MPa的最大應力下導致較高的疲勞壽命。

為了更好地了解誘導壓縮殘余應力對疲勞壽命改善的影響，根據獲得的平均疲勞壽命，研究了不同加載循環下的殘余應力松弛。圖6a至f描繪了疲勞試樣在上述周期間隔內的殘余壓應力分布。殘余應力松弛與循環次數之間存在直接關系。圖6g顯示了N=0.7nF下疲勞加載后的殘余應力分布。可以看出，與其他系列相比，UNSM試樣在表面和深度上的殘余壓應力都較高。UNSM系列中殘余應力的更高穩定性可能有助于提高這些試樣的疲勞壽命。

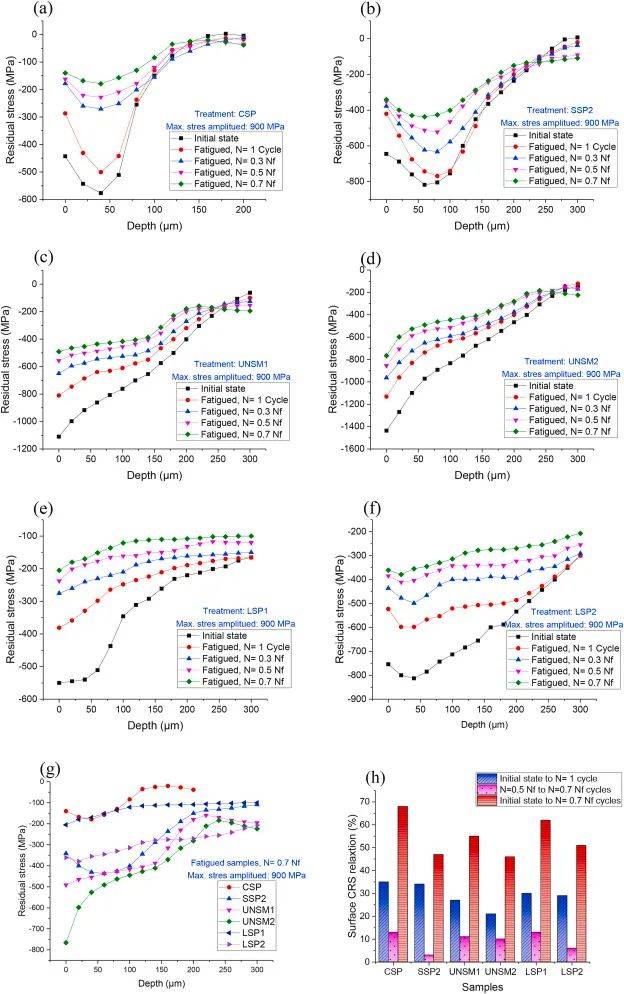

圖6 （a–f）1、0.3 Nf、0.5 Nf和0.7 Nf循環后疲勞試樣中殘余壓應力的分布，（g） N=0.7 Nf時疲勞加載試樣殘余應力分布的比較，（h）在不同循環間隔測量的表面壓縮殘余應力的差異百分比（Nf是相應系列的疲勞壽命）。

圖6h顯示了不同狀態下表面殘余應力松弛的不同百分比。考慮到初始狀態和第一個循環時的疲勞試樣，發生了顯著的松弛（約20–35%）。然而，考慮到表面殘余應力在0.5 Nf到0.7 Nf循環之間的差異百分比，觀察到約3–13%的殘余應力松弛。與未經疲勞試驗的試樣相比，約46–68%的誘導壓縮殘余應力在0.7nF下松弛，如圖6h所示。

4.結論

在本研究中，采用不同的工藝參數，對Inconel 718試樣進行了基于嚴重塑性變形的各種表面處理，包括嚴重噴丸（SSP）、超聲波納米晶表面改性（UNSM）和激光沖擊噴丸（LSP）。研究了這些處理及其工藝參數對處理材料微觀結構和機械性能的影響。結論總結如下：

?所有應用的處理都有效地誘導了處理試樣表面的塑性變形。測定了最高動能處理的影響層平均深度，UNSM為160μm，SSP為110μm，LSP為45μm。UNSM和SSP在擴大嚴重塑性變形深度方面更有效。

?采用適當參數的UNSM和SSP處理可產生較高的動能，顯著有助于表面晶粒細化至納米級。SSP和UNSM試樣的平均晶粒度分別為23.1 nm和21.95 nm

?對于動能最高的UNSM、SSP和LSP處理，表面顯微硬度分別提高了44%、35%和15%。

?就壓縮殘余應力（高于1000 MPa）而言，UNSM是表面區域最有效的處理方法。LSP和SSP工藝在表面上顯示了可比較的數據。然而，考慮到壓縮殘余應力場的深度，SSP處理的影響在約250μm處消失，而UNSM試樣的平均深度約為400μm。

?關于受殘余壓應力影響的層深度，發現LSP是最有效的表面處理方法，受影響的厚度為500μm。然而，在疲勞循環后，發現UNSM引起的殘余應力在深度上也更穩定。在UNSM2和SSP2的情況下，獲得了關于松弛后殘余應力分布的最穩定數據。

?在UNSM、SSP和LSP處理后，當采用每種處理的最高動能進行處理時，疲勞壽命分別比收到的試樣提高5.25、3.71和3.21倍。這種趨勢可歸因于壓縮殘余應力和表層晶粒細化。

?表面粗糙度的增加會限制疲勞抗力的提高?？梢钥紤]采用替代的二次后處理來降低粗糙度。通過數值模擬方法，可以以較低的成本優化工藝參數，從而為表面晶粒細化、殘余壓應力和表面質量的優化范圍選擇合適的工藝參數。

來源：The effects of shot peening, laser shock peening and ultrasonic nanocrystal surface modification on the fatigue strength of Inconel 718，Materials Science and Engineering: A，doi.org/10.1016/j.msea.2021.141029

參考文獻：E. Maleki, S. Bagherifard, M. Bandini, M. Guagliano，Surfacepost-treatments for metal additive manufacturing: progress, challenges, and opportunities，Addit. Manuf., 37 (January 2021), Article 101619,10.1016/j.addma.2020.101619
