“概括來說，本研究旨在提供一種自由曲面激光加工的新工藝，以在任意復雜曲面上制備三維保形電子?！泵绹芴K里大學哥倫比亞分校機械與航空航天工程系副教授林見，對于他和團隊的一項新成果做出如上概括。

該工藝可用于無人機的柔性剪應力傳感器、液位傳感器、建筑結構監測傳感器、物聯網和大數據分析等。同時，課題組也期望探索自由曲面激光工藝的商業化可能性。

圖 | 林見（來源：林見）

近年來，作為三維曲面中的重要一員，保形電子因其在復雜曲面易于貼合、以及兼具傳統微電子器件的性能等優勢，已被廣泛用于表皮電子學、健康監測、機器人電子皮膚和汽車智能玻璃等場景。

盡管二維平面的微觀制造工藝，已在三維曲面保形電子上取得一定進展，但仍存在電子器件與三維曲面難以完全貼合、信號收集難、信號收集不穩定等缺點。

因此，學界一直聚焦于研發更為先進的制備工藝，此前已涌現出一些新型三維曲面保形電子制備工藝，比如氣溶膠噴涂、3D 增材制造、鑄造和應力誘導組裝等。

在柔性可伸縮聚合物的表面，借助這些工藝可以加工出電子器件，然后通過轉移印花、熱/真空一體成型和水印轉移等技術，將電子器件轉移到三維曲面上。

然而，該團隊通過文獻調研發現，以上技術依舊存在諸多缺點，這極大限制了它們在三維曲面保形電子的廣泛應用。因此，亟需開發一種步驟精簡、無需掩模、且貼合精度高的工藝。

使用自由曲面激光，開發三維曲面保形電子

研究中，他們將目光轉向激光直寫工藝上，其優勢在于無需掩模、就能快速制備器件。

在硬件搭建上，激光直寫技術不僅成本低廉，還能高效批量地制備性能均一的電子器件，并能進行多種前驅體的制備，包括激光誘導石墨烯、金屬及其合金、金屬氧化物/硫化物等納米功能材料。故其在傳感器、和能源存儲等領域，具備巨大的應用前景。

據悉，課題組之前已有多年積累，曾首次發現激光誘導石墨烯 [1]、以激光合成的方式研發過渡金屬硫化物的電催化劑 [2]、制備了基于激光的可重復編程的磁性響應軟材料 [3]、以及實現了基于激光平臺的金屬有機框架的高效自主合成 [4]。

不過他們發現，盡管在二維平面材料的制備上已經得心應手。但是，基于傳統線性運動的激光直寫技術，卻無法在三維曲面實現保形電子。

主要原因在于：激光光束無法實時地垂直于三維曲面，這會導致激光點發生形變，從而影響功率輸出，進而導致器件的性能不均。

此次工作中，他們將多軸機器人平臺的高機動性、與激光直寫技術結合，開發了基于五軸聯動的自由曲面激光直寫工藝（Direct Freeform Laser）。

它的優勢在于：既能確保激光束聚焦、且垂直于三維曲面，還能保留激光加工的材料選擇靈活性。

驗證完曲面器件的性能之后，基于激光誘導石墨烯、金屬及其氧化物等材料，該團隊使用自由曲面激光，開發了三維曲面保形電子。

對于其在溫度/紫外線/氨氣傳感器、超級電容器和無線傳輸電路上的可靠性，該團隊也進行了驗證。最后，他們將應變傳感器和人工智能進行結合，展示了在智能家居上的應用潛力。

近日，相關論文以《三維穩定電子器件》（Direct Freeform Laser Fabrication of 3D Conformable Electronics）為題，發表在 Advanced Functional Materials 上[5]。

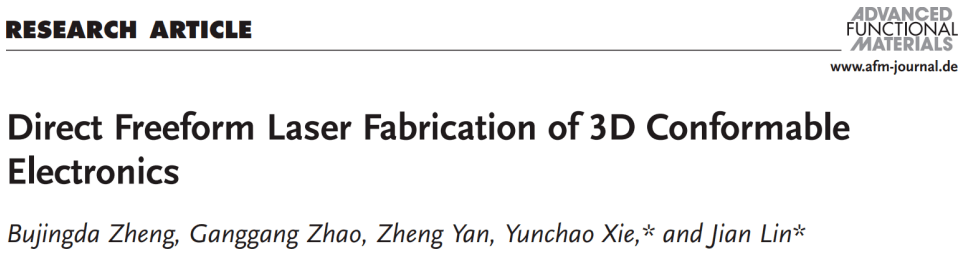

圖 | 相關論文（來源：Advanced Functional Materials）

鄭卜靜達是第一作者，密蘇里大學機械與航空航天工程系謝運超博士、以及林見教授擔任共同通訊作者。

源起：茶歇時的頭腦風暴

據介紹，本次研究是幾位論文作者，在茶歇時頭腦風暴出來的。鑒于在現代消費電子領域的巨大應用前景，三維曲面保形電子已成為一個前沿研究的領域。

許多學者都致力于攻克三維曲面保形電子的制備工藝，并取得了不錯的進展，但是仍存在諸多缺點。

林見表示：“我在做博后研究時，曾首次發現了激光誘導石墨烯，它是由激光直寫技術快速制備而成。當我自己成立課題組之后，一直在此領域繼續深挖?！?/p>

但是，對于復雜曲面尤其是曲率變化表面，人們依舊“束手無策”。為了把激光直寫技術擴展到三維曲面保形電子，他和團隊討論能否讓平臺實現五個自由度，這樣讓激光可以在任意復雜曲面上聚焦。

想法有了，接下來便是平臺搭建。為了降低搭建難度、以及控制成本，課題組決定在商業化 3D 打印機的基礎上進行升級改造。

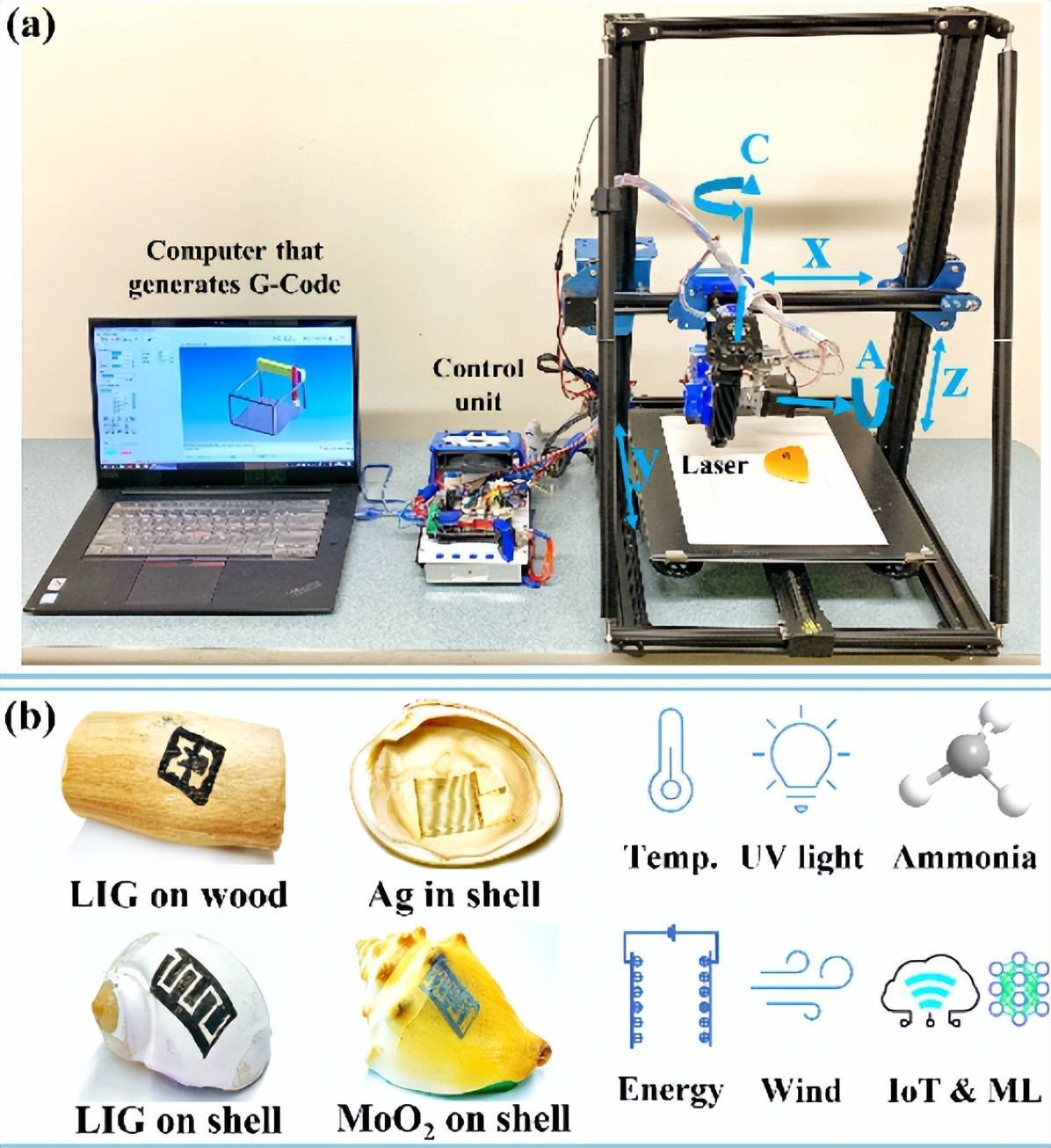

首先，他們在 X 軸上，增加繞 X 和 Z 軸的輸出正交旋轉軸，使得平臺擁有五個自由度。其次，將打印擠出頭替換為藍光激光模塊，借此作為激光直寫技術的末端執行器。

最后，將原有擠出控制器、替換為開源的 Arduino 與 Ramps 組合套件，通過寫入五軸 CNC（Computer Numerical Control，計算機數值控制）機床固件，并配合電腦端上位機，借此實現五個步進電機和激光模塊的同步控制。

這樣，經過升級改造后的五軸聯動激光平臺，可以分別沿著 XYZ 三軸做線性運動、以及繞 XZ 兩軸做轉動，從而確保激光束始終垂直于復雜曲面。

（來源：Advanced Functional Materials）

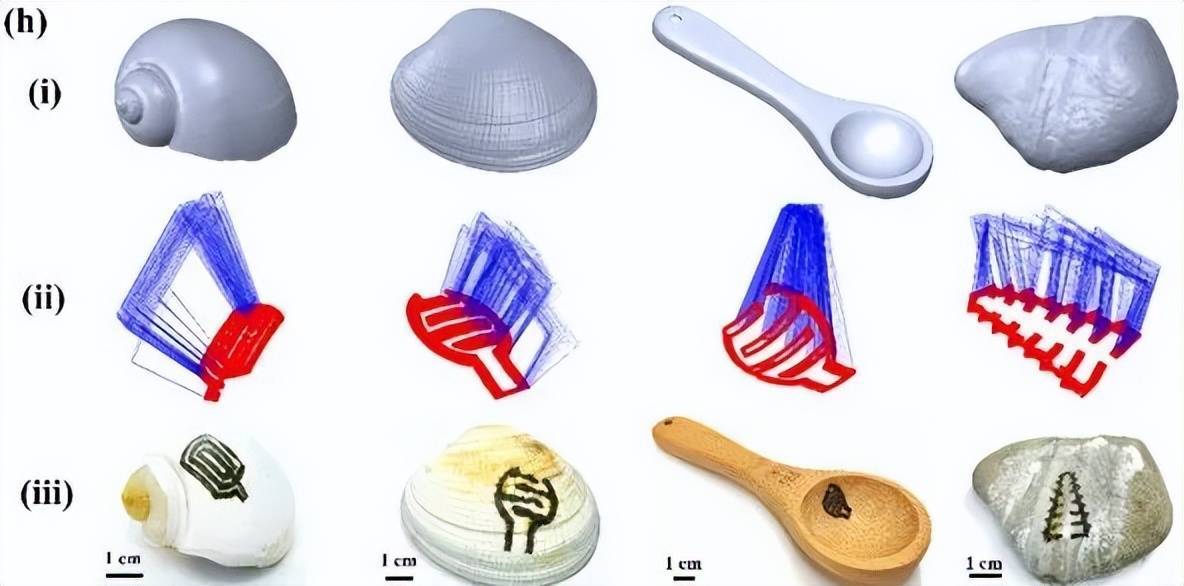

然后便是材料表征，在這一步他們分別使用三軸激光與五軸聯動激光，在三維曲面制備激光誘導石墨烯，結果發現五軸聯動激光平臺更能靈活地應對曲率變化的三維曲面。

其還發現，在不同曲率表面的激光誘導石墨烯，具備一致的拉曼光譜和電阻。

接著，在不同材質和粗糙度的表面上，他們制備了激光誘導石墨烯，讓自由曲面激光技術的普適性得以驗證。

（來源：Advanced Functional Materials）

最后一步，則是制備四種曲面保形的電子傳感器：

1. 使用自由曲面的激光技術，研究人員在天然貝殼的表面，基于不同的前驅體，制備出能夠探測溫度和紫外線的銀電極，此為第一種電子傳感器。

2. 同時，他們還造出一種二氧化鉬電極，它能測量氨氣的濃度，這是第二種電子傳感器。

3. 此外，其還制備了一種無線傳輸銀電路，它可以集成控制器和光面電阻，此為第三種電子傳感器。

4. 另一款則是激光誘導型石墨烯超級電容器，可用于電化學儲能，這是第四種電子傳感器。

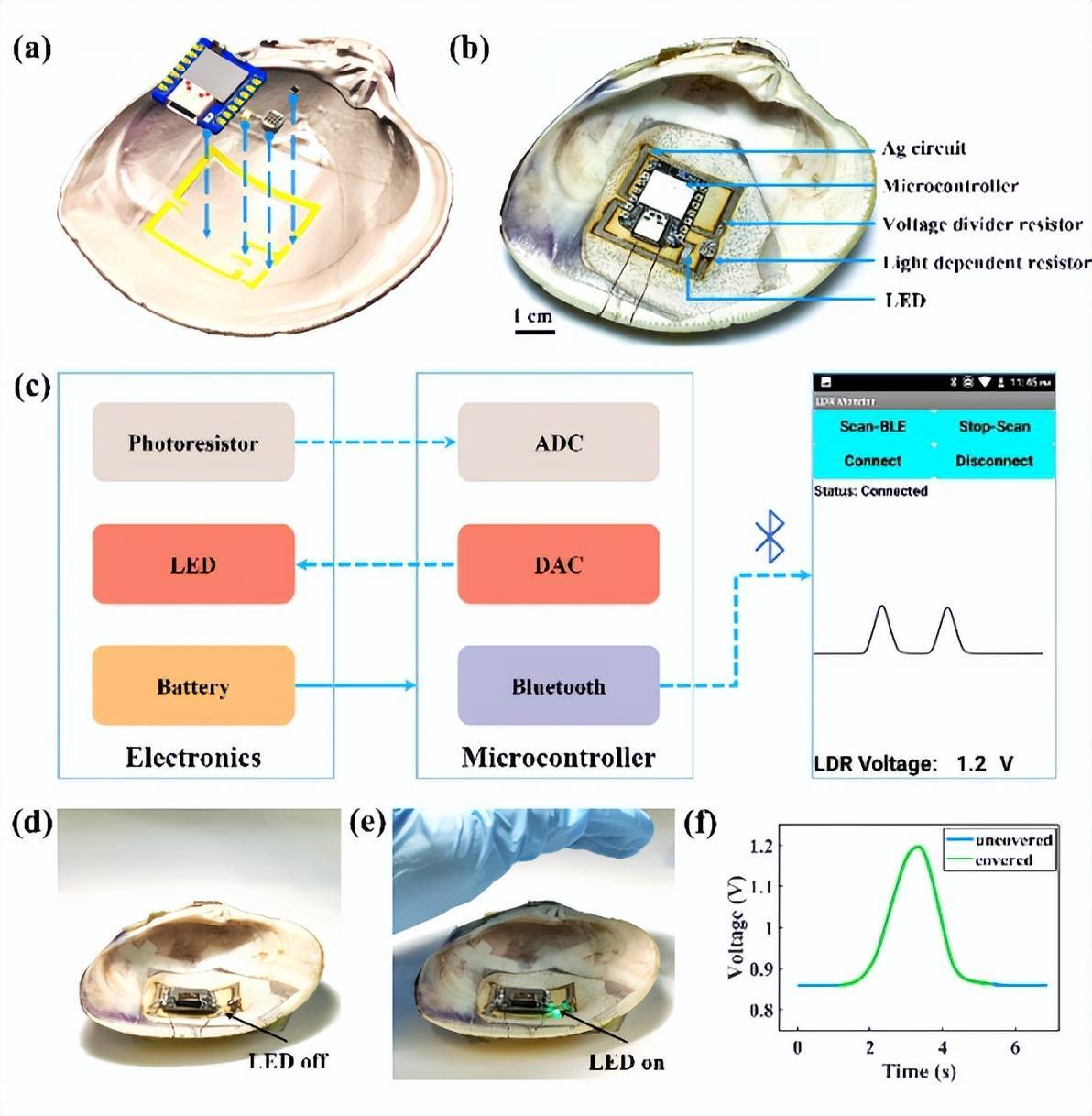

圖 | 集成控制電路和光敏電阻的無線傳輸電路（來源：Advanced Functional Materials）

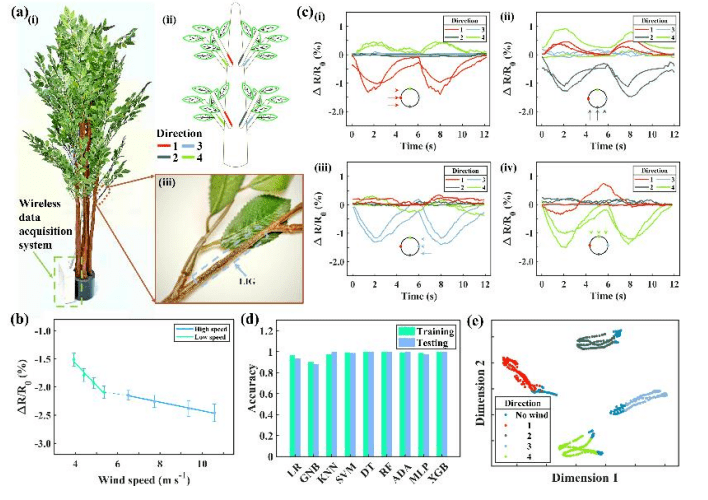

最后，在仿真植物上，研究團隊集成了基于激光誘導石墨烯的應變傳感器，結合人工智能算法之后，他們發現能用于探測室內風速和風向的變化，從而為物聯網智能家居的應用設計提供新思路。

（來源：Advanced Functional Materials）

總結來看，此次推出的自由曲面激光直寫工藝，在三維曲面保形電子有著巨大的優勢：

• 其一，可將三維曲面保形電子的制備步驟，簡化為一步激光直寫，讓保形電子與復雜曲面實現完全貼合；

• 其二，既能處理聚合物、天然木材、金屬、金屬氧化物等材料，又能在具有不同粗糙度的凸凹面上處理；

• 其三，由于該制備工藝可被輕易地復現，故對于保形電子領域的科研人員，該成果能夠提供切實可行的解決方案。

至少具備 6 大應用前景

除了學術價值之外，該技術也具有較強的普適性，能在以下領域施展能力：

第一，可用于無人機柔性剪應力傳感器。當在無人機的前緣，安裝剪應力傳感器陣列，就能監測前緣渦流的分離線，從而研究無人機升力的變化。

這時，使用自由曲面激光技術，即可在無人機表面快速、無掩模地制備出剪應力傳感器陣列，既能有效地簡化制備轉移步驟，又能有效地貼合無人機表面，從而緩解信號收集難的問題。

第二，可用于液位傳感器。液位傳感器能對特定容器內液位的變化情況，進行實時探測，從而做出對應的變化。而自由曲面激光技術可在復雜曲面，直接制備出印刷電路，并集成相應的電子元器件，以幫助液位傳感器實現指示控制等功能。

這種液位傳感器還可用于智能魚缸。當有水被泵入水箱時，傳感器會在水位上升時記錄當前水位，同時點亮發光二極管以指示水位；當魚缸裝滿時，電路會感應水位并停止水泵運轉；當水位下降到特定高度時，傳感器會發生指令，讓水泵開始運轉、直至到達特定高度。

第三，可用于電子仿生皮膚/可穿戴設備。電子皮膚，是指能夠模仿人類或動物皮膚功能的柔性可拉伸電子器件，目前已廣泛用于醫療領域，比如收集溫度、出汗量與心電圖等重要生理信號。

當使用自由曲面激光工藝時，在已涂有前驅體的表面，可以直接加工制備電子皮膚。這種完全貼合的電子皮膚，確保能采集到更保真的生理信號。

第四，可用于建筑結構監測。建筑結構的健康監測，主要用在土木、鐵路和核電站等基礎設施。這些設施的表面和內部，會發生緩慢的結構損壞。

當使用該工藝時，則可起到防范衍生的公共安全事故、降低維護和維修的成本。具體來說，在這類基礎設施的表面，借助該技術可以制備出一種應變傳感器，它能夠集成溫度、濕度、壓力、無線傳感和電池，以便長期檢測基礎設施的結構安全。

第五，可用于環境信號監測。構建高效環境監測系統，有助于完善環境污染的預防和治理，而這需要大量的精準型傳感器。

對于傳統電子器件來說，均是先制備、后放置在環境里。而該團隊提出的工藝，可以利用自然界中大量存在的貝殼礁石等，將各類傳感器集成到貝殼表面，既可以有效利用自然資源，又能和環境完全融合。

比如，在海邊的礁石里放置能夠感測溫度、濕度、鹽度和壓力的傳感器，從而實時監測環境變化和潮汐規律等。

第六，可用于物聯網和大數據分析。課題組表示：“物聯網、大數據、計算機和移動通信，是信息時代的四大巨頭?！?/p>

物聯網通過傳感器、驅動器和空間分布式設備，將網絡拓展到了物理領域。隨著電腦硬件的不斷升級，將大數據結合物聯網、以及人工智能，可以進一步提高人類生活品質。

大數據預測的準確程度，取決于所獲得數據類別的廣泛性、以及數據的準確性。而使用此次工藝，可以在各種環境下的基底上制備傳感器，從而保證數據類別的廣泛性。

此外，傳感器的高保形貼合度也能保障數據的可信度。結合人工智能模型和硬件設備，該技術可以讓物聯網與大數據分析更上一層樓。

后續，為進一步提高自由曲面激光工藝的實用性，課題組將從以下四個方面努力：

第一，升級自由曲面激光平臺的硬件，借此提高平臺的定位精度；第二，充實可加工材料庫，例如金屬合金與金屬硫/氧/氮化物，從而擴展三維曲面保形電子的應用范圍；第三，通過開發控制程序，來應對曲率變化帶來的激光通量變化，進而提高三維曲面保形電子的加工質量；第四，集成不同的末端執行器，以研究不同工藝的加工可能性。

參考資料：

1.2014 Nat. Commun.5, 5714

2.2016 J. Mater. Chem. A4, 6824

3.2020 Nat. Commun.11, 6325

4.2021 ACS Appl. Mater. Interfaces13, 53485

5.Zheng, B., Zhao, G., Yan, Z., Xie, Y., & Lin, J. (2022). Direct Freeform Laser Fabrication of 3D Conformable Electronics. Advanced Functional Materials, 2210084.
