近期，高功率和高亮度工業藍色激光技術的領先創新者NUBURU公司宣布與美國空軍簽訂了一份技術服務合同：在2023年第一季度交付了世界上第一臺藍色激光驅動的區域燒結 3D 打印激光器。

　　NUBURU公司成立于2015年，是一家工業藍光激光器的開發商和制造商，利用基礎物理學及高亮度、高功率的設計，在銅、金、鋁和其他重要工業金屬的激光焊接和增材制造中，能夠以更快的速度、更高的質量進行零件焊接和成形。NUBURU的工業藍光激光器所成形的焊縫尺寸很小，甚至達到無缺陷，比傳統方法快8倍，且兼具激光加工方法所固有的靈活性。

　　NUBURU與美軍簽訂了兩期的技術服務合同，合同內容是利用藍色激光的吸收優勢，并結合德州儀器的區域燒結金屬3D打印技術（一種通過數字光投影儀將圖像投射到粉床上成形金屬的技術），極大地提高金屬零件的3D打印速度。NUBURU將激光器交付給合作伙伴，整合到金屬3D打印機中。藍激光器使用了比一般金屬3D打印機光斑大3萬倍的圖像，大幅度提升了打印速度，但分辨率并未打折扣。這種3D打印機器可以進一步升級，將高密度材料的打印速度提升100倍或更高，同時極大地減少二氧化碳的排放。根據NUBURU的研究數據顯示，與紅外激光器相比，藍激光設備在3D打印不銹鋼部件時二氧化碳排放量最多可減少2.75倍。

　　NUBURU對這些技術的投資，幫助公司開發了一個強大的知識產權平臺，包括190多項專利。這些專利廣泛涵蓋了激光技術，包括某些被美國政府視為機密的知識產權。

　　基礎物理屬性賦予了藍激光獨特的成形優勢

　　NUBURU 于 2017 年發布了第一款與工業相關的藍色激光器。許多金屬對藍光的吸收能力遠高于其他波長，因此藍色激光器迅速被各行各業采用。隨著藍色激光的功率和亮度增加，出現了新的應用范圍。在南極熊之前發布的文章中，也提到了藍激光在增材制造領域所展示出的強大應用能力：開啟激光3D打印制造銅材料大門的“密鑰”。

　　藍色激光器基于GaN芯片的設計可在不降低光束質量的情況下提高性能。對于材料加工應用——激光焊接是最典型的例子——增加功率密度可以增加熔深和焊接速度。藍色激光與各種材料之間的獨特相互作用也為增材制造增添了新的能力。以下的示例具體展示了藍激光如何憑借其獨特物理屬性實現新的制造可能性。

　　吸收優勢

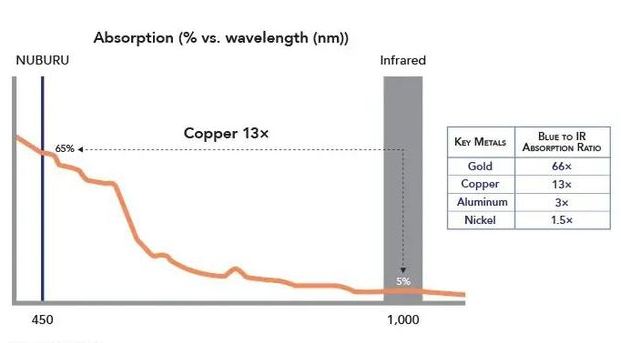

　　銅是一種重要的經濟材料，它不適合用傳統的紅外工業激光（通常約為 1 μm）進行加工。藍色的好處源于基礎物理學。如下圖所示，銅在紅外波長下僅吸收約百分之五的入射功率。

　　考慮對焊接的影響。當金屬工件被加熱到高于其液相轉變溫度以形成 “熔池”時，就會發生焊接。當能量源被移除時，材料凝固。如果一種材料僅吸收入射能量的 5%，則意味著光源必須提供實際熔化所需能量的 20 倍。這是低效的，但真正的問題是材料加工質量差。

　　熔池與母材有很大不同。一旦熔池啟動，它會突然吸收更多的紅外線——比“額外”能量高出20 倍的多得多。結果是一系列劇烈的微爆炸，焊件飛濺材料。飛濺物還會留下“氣泡”，最終在接頭處留下空隙。空洞和飛濺會降低部件的物理強度和電氣性能，尤其是銅合金材料的物理強度和電氣性能對部件性能的影響巨大。

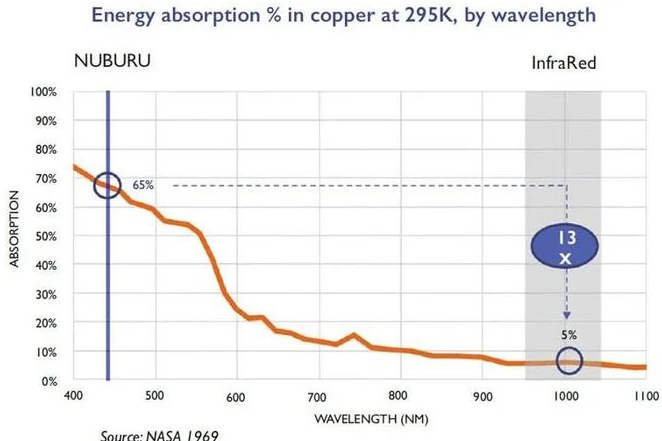

　　相較于紅外激光，銅吸收的藍光是紅外激光的十倍以上。更重要的是，基材和熔池吸收藍激光能量的效率要更高。當藍色激光提供足夠的能量來啟動熔化時，它會自動提供足夠的能量來維持熔池。由此產生的接頭是快速生產的，沒有空隙，也沒有飛濺。

　　△藍色激光焊接是銅焊接的最佳選擇：高材料吸收和高效的能量傳輸使 NUBURU 的工業藍色激光器成為焊接銅、鋁和其他反光金屬的最佳選擇。

　　亮度優勢

　　吸收功率密度至關重要，更高的亮度意味著更高的效率，能夠?qū)⒏嗟哪芰繌募す鈧鬏數焦ぜＨ绻刍饘俚墓馐鴶U(kuò)大到其直徑的兩倍，則它需要承載四倍的功率。能夠很好代表這一點的指標是光束參數積 (BPP)，輸送到工件的功率密度是光束功率和 BPP 的函數。吸收功率密度還有一個關鍵因素：激光波長下的材料吸收。

　　對于兩個激光器，一個 BPP 為 30mm-mrad，第二個 BPP 為 60 mm-mrad，第二個僅提供第一個的四分之一的功率密度。還要記住，整個系統的 BPP 不能通過外部光學器件降低——也就是說，不能提高。BPP 只能從其初始值退化。

　　這就提出了一個更重要的觀點。功率密度太高也會導致加工質量差。訣竅是使功率密度與應用需求相匹配。例如，具有 400 μm 光斑的 1 kW 藍色激光器可為工件提供約 800 kW/cm 2的功率，而具有 200 μm 光斑的相同 1 kW 激光產生的功率密度約為 3 kW/cm 2。對于太高的銅焊，會導致焊接質量差。

　　實現高功率的方法

　　從概念上講，獲得高功率工業激光器非常簡單：從許多單獨的激光器中獲取輸出并將其傳送到同一工件。要獲得 500W 激光器，需要將來自 500 個獨立 1W 光源的小束路由到同一點。要使功率加倍，您可以將 1W激光器的數量加倍，或者將每個單獨光源的功率加倍至 2W。

　　不過，訣竅在于以?xún)?yōu)化光束質量的方式調節各個光源，然后在不降低光束質量的情況下將它們組合起來。想象一下有 20 個二極管條形源的情況，每個二極管都垂直于條形平面發射。如果這些光束通過單個透鏡準直，則它們必然會受到不同的調節，具有不同的空間和角功率分布。這使得在不降低光束質量的情況下幾乎不可能將它們組合起來。

　　最大化光束質量、匹配子束輪廓并結合以獲得最佳性能的唯一方法是單獨調節每個光束。例如，NUBURUAO-150 從基于芯片的陣列開始，每個陣列有 20 個二極管，然后用主動對準的微光學器件分別對它們進行準直。來自多個陣列的輸出通過空間交錯和偏振濾波進行整合，然后將小光束耦合到直徑為 200 μm 的光纖中。

　　這種打印機架構是可擴展的。例如，AO-500 組合了四個 AO-150 的輸出以實現 500-W 的輸出。獲得更高功率的途徑之一是通過持續的空間和偏振交錯，但設計中還內置了另一條平行路徑。GaN 二極管技術相對不成熟，效率在 30% 左右。GaN 效率有望接近當前 GaAs 水平的 70% 左右。這將在不改變系統架構的情況下使輸出功率翻倍。

　　昂貴的單模綠光激光器現在正在投放市場。因?yàn)樗鼈兪菃文５?，所以它們?BPP 可以達到 5 mm-mrad 的數量級，但這提供的功率密度遠遠超過劣質銅焊接的閾值。然后有必要故意降低 BPP 以達到可以進行高質量焊接的狀態。選擇綠激光進行增材制造，需要在消除一些不必要的激光特性付出很多工作，并且還需要整合額外的元件以達到最佳功率密度，從而增加了系統的整體復雜性。

　　性能優勢

　　激光吸收曲線和功率規格的變化是有趣的話題，但關鍵是如何利用這些因素來提高性能。銅焊接的例子突出了這些因素如何提高性能。

　　紅外激光在足以熔化銅的功率與產生空隙和飛濺的閾值之間具有非常窄的工藝窗口。通過“擺動”光束——將其圍繞所需的焊縫旋轉——有時可以降低有效功率密度以最大限度地減少缺陷，但不能消除缺陷，有時甚至找不到可行的工藝窗口。藍色激光消除了這個問題。無需特殊曝光。藍色激光速度更快，焊縫無缺陷。藍色和其他可見波長之間甚至存在顯著差異。以銅為例，藍色激光的成形效率比綠色激光高近 20%。也就是說，對于具有相同 BPP 的藍色和綠色激光器，綠色激光器有 20% 的內在障礙——浪費的能量只會縮窄工藝窗口。

　　藍色激光與應用相匹配的高功率提供了同等的性能優勢?？紤]上圖中所示的兩個相同的500-W 藍色激光器：一個是 60 mm-mrad BPP，另一個是 30 mm-mrad。在 5 m/min 的焊接速度下，60 mm-mrad 系統只能焊接小于 250 μm 的厚度，而 30 mm-mrad 系統的熔深超過 350 μm。同樣，對于相同厚度（比如 300 μm）的焊接，30 mm-mrad 系統的速度是 60 mm-mrad 系統的兩倍多。

　　近在眼前的應用優勢

　　藍色工業激光器相對較新，但焊接銅金屬的性能優勢已經在電池制造、移動設備組裝和電動汽車制造等行業得到證明。實驗室測試已經表明藍色激光可能會解決一些棘手的問題。焊接不同的材料——例如銅和鋼或銅和鋁——是極具挑戰性的，因?yàn)檫@些材料具有不同的熱力學和機械性能。很難避免“金屬間化合物”的形成，即不同成分的區域具有同樣不同的機械和電氣特性。藍色激光器固有的較寬工藝窗口使其能夠最大限度地減少金屬間化合物的形成并最大限度地提高焊接質量。

　　除了焊接之外，切割、蝕刻和熔覆等工藝自然適合藍色激光材料加工。更有趣的是通過結合藍色激光來擴展增材制造（3D 打?。┠芰?。藍色激光既提高了現有材料沉積工藝的性能，又為新材料打開了大門。相信隨著藍色激光功率和亮度的提高，激光增材制造技術將延伸到更厚的材料和更高的速度，而新的應用也會應運而生。

　　關于區域金屬燒結技術

　　區域金屬燒結打印工藝是一種創新的顛覆性3D打印技術，可使用200萬個激光點來實現部件的大規模3D打印，速度比傳統激光3D打印技術快1000倍，讓單個零件的制造成本大大降低。南極熊對于這種金屬“區域3D打印”技術有過詳細的介紹：【新提醒】200萬激光點的金屬“區域3D打印”技術，速度提升1千倍，Seurat獲4100萬美元融資。

　　金屬3D打印創業公司Seurat Technologies是區域3D打印技術的代表，該公司所開發的新型打印技術不是增加激光源的數量，而是使用一種全新的光束處理方法來增加每次的熔化量。常規的金屬增材制造系統的光斑直徑為100微米，對于單激光系統，就是使用直徑100微米的激光進行掃描打印。而Seurat系統將200萬個激光點射向15平方毫米的方形區域，每個光點的直徑大約為10微米，也就是說一次打印一個區域。

　　南極熊剖析一下，可能你會更容易理解這個技術的厲害之處：

　　在激光打印照射效率上，Seurat的光斑面積相當于15平方毫米，而常規單激光100微米直徑的光斑面積僅僅為0.0078平方毫米，兩者相差近1000倍，也就是說最多可以實現單激光系統1000倍以上的熔融效率；

　　在激光打印精度分辨率上，Seurat的精度卻能達到傳統單激光的10倍。

　　現有的金屬增材制造中效率比較高的兩種工藝是：電弧熔絲和粘結劑噴射。電弧熔絲使用基于金屬絲的焊接工藝來沉積材料。然而，電弧熔絲的打印精度很低，能打印的最小特征尺寸在5-10毫米之間。粘合劑噴射法是基于噴墨打印技術，以高生產速率打印毛坯部件，然而打印之后還需要進行燒結，兩步法也使這項技術難以掌握。目前，使用這兩種技術方法可以實現400-1,500立方厘米/小時的打印速度。

　　Seurat的區域打印技術的生產力遠遠超過任何現有金屬3D打印技術。它的打印速度甚至高于電弧熔絲，但它保持了激光粉末床熔融的精度和分辨率，并有可能進一步提高表面質量和零件的靈活性。
