大族激光:突破多項關鍵技術,500W高功率脈寬可調光纖激光器

激光制造網 來源:大族激光2023-08-09 我要評論(0 )

光纖激光器作為激光物理研究的一個熱門,被一致認為是全面替代固體激光器的新一代產品。光纖激光器有很多獨特優點,比如:激光閾值低、高增益、可調諧參數多、寬吸收和...

光纖激光器作為激光物理研究的一個熱門,被一致認為是全面替代固體激光器的新一代產品。光纖激光器有很多獨特優點,比如:激光閾值低、高增益、可調諧參數多、寬吸收和輻射、兼容性強、體積小等。進入2000年以后,作為光纖激光器分支之一的脈沖光纖激光器開始在工業加工領域嶄露頭角,因其超高峰值功率,很快便占領打標市場。20年內,脈沖光纖激光器功率從最開始的數十瓦提升至百瓦,隨著市場發展其用途也越來越廣泛,應用場景涵蓋打標、切割、焊接、清洗等領域。

光纖制作和半導體激光技術越來越成熟,脈沖光纖激光器也飛速發展,幾十瓦平均功率已很難滿足當下實際應用,不少行業普遍要求平均功率需達到200W以上。大族激光研發的500W高功率脈寬可調光纖激光器,在金屬標記、切割、清洗、鋰電池等行業都有較大優勢,市場需求也在不斷加大。

突破關鍵技術壁壘

新能源行業加速發展,激光加工作為一種相對環保的加工方式,正逐漸取代傳統機械、化學加工等,同時也在不斷追求做到高效、快速、低碳。

高功率脈沖光纖激光器產業鏈的關鍵環節和技術難點在于光纖和電子電氣技術,光纖技術主要是增益光纖的制備、耦合技術、泵浦技術和MOPA技術的實現。所采用的MOPA主振蕩放大技術,實現激光頻率、脈沖寬度、峰值功率可調,三者還可自由組合成多波形的激光輸出,滿足客戶不同應用領域需求。

通過多方調研和反復試驗,不論是在技術還是在加工效率及穩定性等方面,500W高功率脈寬可調光纖激光器在行業內已達國內領先甚至國際先進水平,且諸多關鍵性技術已實現較大突破,不僅為激光加工行業提供更先進應用技術,有效打破國外高功率脈沖光纖激光領域的壟斷局面,進而提高企業及自身產品在業內的綜合競爭力。

技術與創新點

-無光子暗化現象,光光轉換效率高;

-優化種子源輸出信號,種子源驅動電流精度和輸出頻率分別提高4倍;

-通過控制種子源輸入電流的波形寬度,從20-240ns變化,重復頻率可達3MHz;

-種子源波形的上升沿和下降沿速度提高50%以上,輸出脈沖寬度更精準;

-通過激光技術控制,解決首點弱、拖尾現象,工藝效果更佳;

-高功率輸出,同時光束質量好

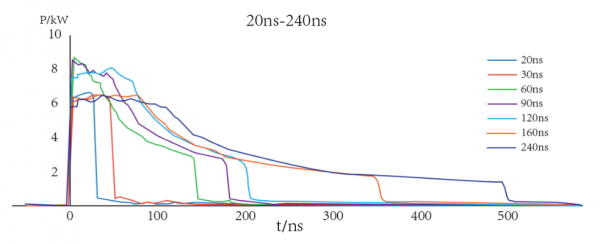

▲波形圖


共輸出7個脈沖波形,脈寬20-500ns(半寬20-240ns),重復頻率范圍為1~3000kHz,峰值功率在7~12kW范圍內。

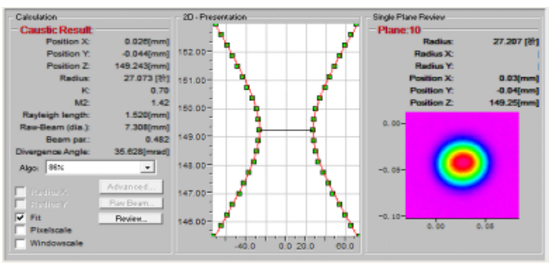

▲光束質量M2:1.2~1.8


攻克研發重難點
大族激光完全自主研制出了高功率光纖耦合技術:將泵浦光和信號光高效耦合入同一根光纖中,針對所選用的增益光纖的相關參數,調整耦合技術的各項指標,實現泵浦光到信號光的完美轉換。

自制光纖耦合技術采用了一套獨特的拉錐工藝技術,通過內部工藝控制對激光器光束質量進行全新優化,同時提高激光器光光轉換效率,且通過合理封裝技術有效解決高功率產生的發熱問題。耦合器是激光器中最常用部件,專用于光纖激光器放大領域,將多個泵浦能量和一個信號能量合成進入雙包層光纖,實現泵浦能量和信號能量共同在輸出光纖中傳輸。

此款激光器由泵浦源、增益介質、諧振腔三個基本要素組成,是采用MOPA技術--光纖放大器的基礎上開發出來。在泵浦光的作用下,光纖內極易形成高功率密度,造成激光工作物質的激光能級“粒子數反轉”,適當加入正反饋回路,構成諧振腔,便可形成激光振蕩輸出。


市場發展前景廣闊
500W高功率脈寬可調光纖激光器采用水冷散熱的方式,散熱效果較好,對使用環境溫度的要求也不高,使用起來非常便捷。

低功率打標已不能滿足市場全新需求,其作為切入口以突破過往的技術瓶頸,慢慢積累客戶,開拓更廣的應用市場。除激光打標外,激光焊接、清洗市場也等待著高功率激光器這一利器來突破,尤其是激光清洗市場,隨著環保意識的提升和低碳、綠色工業發展的號召,推動傳統化工方式向激光清洗快速轉變。

500W高功率脈寬可調光纖激光器在高速打標應用中優勢會更為突出,重點用在用于鋰電池極耳切割和電池極片清洗上。新能源汽車作為未來主流,近年發展迅速,鋰電池作為新能源汽車的核心部件之一,市場需求量大,越來越多汽車制造商選擇使用更高功率的脈沖激光作為鋰電池極耳切割和極片清洗的設備,以達到大規模、高效率、低成本制造目的。

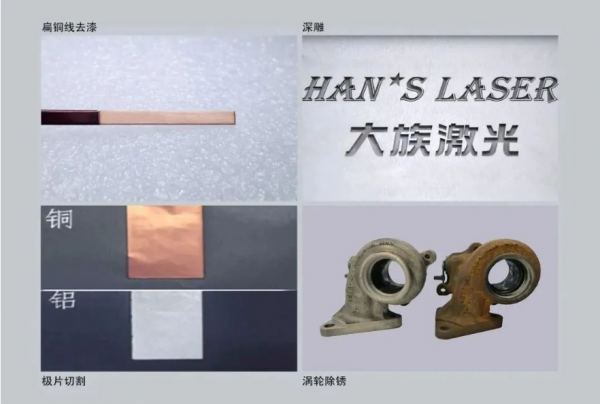

應用領域
-動力電池正負極耳切割

-動力電池正負極片清洗

-金屬材料切割、鉆孔

-激光去漆、去鍍層、清洗、除銹

-金屬薄片材料微焊接

-金屬材料深雕加工

基于當下市場及用戶多樣化等需求,目前脈沖光纖產品中心已成功研發出500W 50mJ大功率大單點能量激光器,并且正積極推進一個平均功率高達1000W的研發項目。未來,脈沖光纖產品中心將往輕量化、高功率、大能量、集成化等方向發展,同時在應用層面讓產品充分發揮價值,輔助下游設備商開發新工藝,進一步擴展產品應用領域,為客戶提供卓越解決方案。

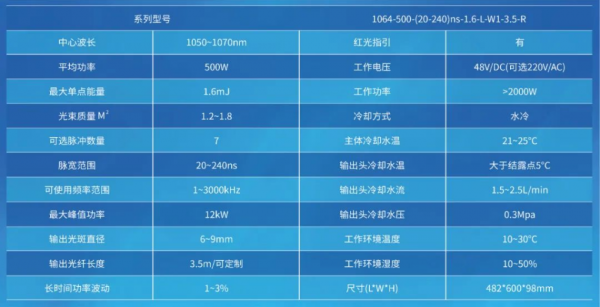

技術參數
