千瓦級MOPA量產,激光配件如何選?

激光制造網 來源:光至科技2023-09-08 我要評論(0 )

隨著科學技術的不斷發展及各應用領域的拓展,激光加工技術正逐步滲透到各行各業中并成為重要的加工工具。在激光器的應用中,千瓦級MOPA(Master Oscillator Power-Ampli...

隨著科學技術的不斷發展及各應用領域的拓展,激光加工技術正逐步滲透到各行各業中并成為重要的加工工具。在激光器的應用中,千瓦級MOPA(Master Oscillator Power-Amplifier)激光器由于峰值功率高、穿透力強、熱影響低等優勢,廣泛應用于材料加工、科研實驗等領域,是幫助企業提質增效的理想工具。但正是其功率高,要想發揮好千瓦級MOPA激光器的最大加工功效,配件的選擇至關重要。只有選用了合適的激光配件,才能確保激光器能夠穩定且高效地工作,更好地滿足各種應用需求。


01、千瓦級MOPA量產,性能技術指標高


能夠穩定量產千瓦級單模MOPA激光器是衡量一個公司MOPA激光器研發生產制造實力的重要表現,光至科技在多輪產品迭代并投入市場經過檢驗后,已成為全球千瓦級MOPA激光器的主要供應商之一。


光至科技推出多版本1000W高功率MOPA光纖激光器能多維度滿足各類應用場合的加工需求。

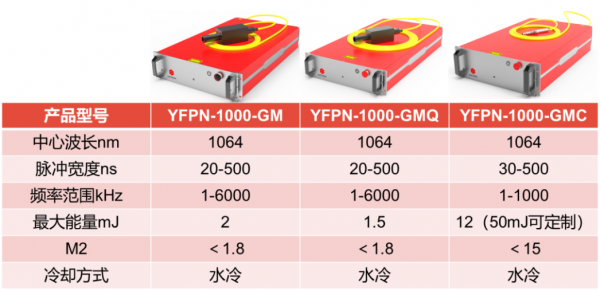

光至科技千瓦級MOPA系列主要產品

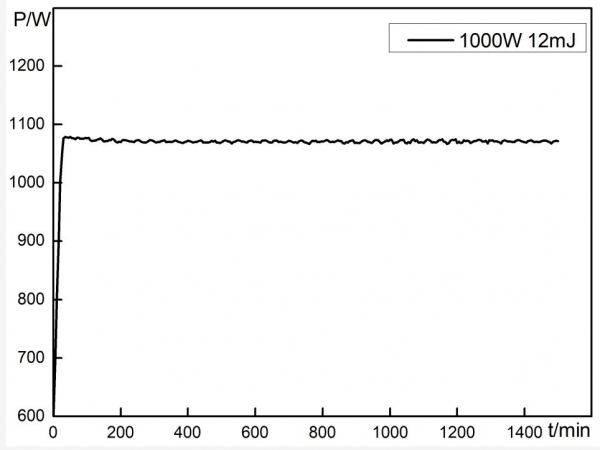

功率穩定性高


24h滿功率輸出波動小于<3%


光束質量可控

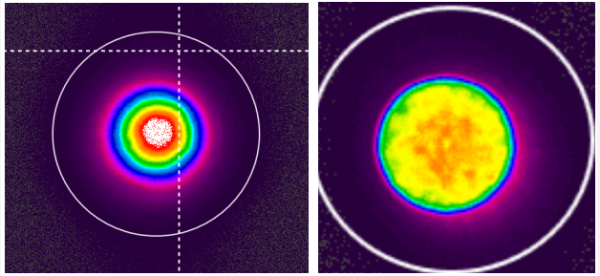

單模高斯光束              多模平頂光束


端面泵浦信號耦合技術,更加精細合理的能級分配,獨特的生產盤繞工藝,加上具備優良熱透晶體的單模高功率準直隔離器,輸出功率達1000W的同時,還能保證優異的光束質量。


在光纖激光器加工領域,特別是高功率MOPA納秒脈沖光纖激光器的加工,因其峰值功率高、脈沖能量大、頻率高,對于配件的選擇尤其重要,影響高功率脈沖激光加工效果的主要配件包括掃描振鏡、聚焦場鏡和反射鏡。


02、掃描振鏡如何選?

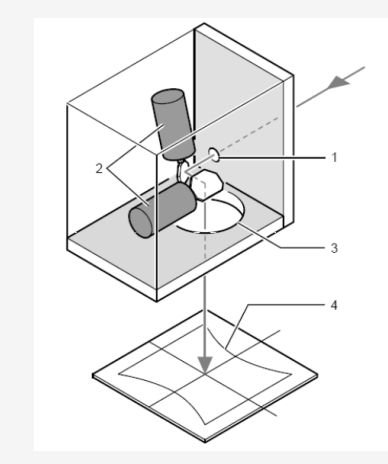

振鏡掃描技術的努力方向是完成高速度、高精度的掃描任務,其決定因素主要有兩方面,一個是可實現高速度、高精度的控制系統,另一個則是響應速度更快的振鏡掃描器。振鏡的結構主要包括反射鏡、電機和驅動卡三部分,其中鏡片對加工的穩定性至關重要。

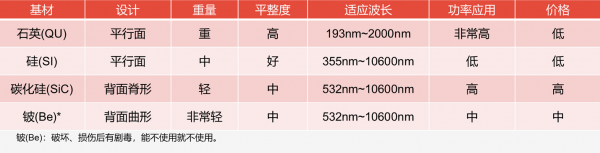

振鏡鏡片材質及影響指標


掃描振鏡的熱管理系統,也是保證長期加工穩定性的重要因素。溫度差會導致振鏡產生漂移,降低定位精度,典型數值如下,通過水冷主動散熱方式,可以提高30%的長期加工穩定性。


振鏡典型溫漂數值

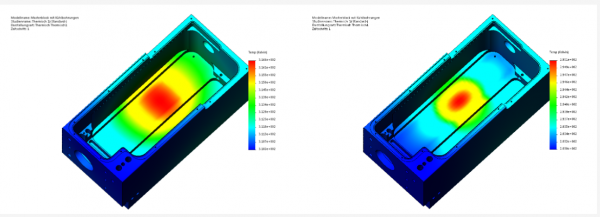

無水冷裝置振鏡溫度梯度    水冷結構作用下振鏡溫度梯度


水冷裝置可以有效帶走熱量,確保振鏡長期穩定運行。主要技術手段為通過冷卻水道的優化設計,獲得低紊流冷卻水流場,設計高效外部熱交換裝置結構等。


千瓦級高功率MOPA脈沖激光系統中,我們強烈推薦選用高質量的石英鏡片和帶水冷系統的振鏡系統。


03、聚焦場鏡如何選?


場鏡是把準直的激光束聚焦于一點,提高激光光束的能量密度,利用激光的高能量對材料進行各種切割、打標、焊接、清洗及表面處理等各種材料加工。


場鏡的因素影響到加工質量及效果的主要方面在于場鏡的材質及所配的轉接圈的高度。場鏡的材質主要有玻璃和石英,兩者的區別在于對高功率的熱透鏡效應,聚焦場鏡受激光束連續照射較長時間后,由于溫度升高產生熱變形,進而引起透過型光學元件的折射率和反射型光學元件的反射方向發生變化,熱透鏡效應的產生會對激光的模式和聚焦后的焦點位置產生影響,進而嚴重影響加工效果。石英的熱膨脹系數低,透過率高,是高功率場鏡較優的材質選擇,必要的時候還要增加水冷模塊。

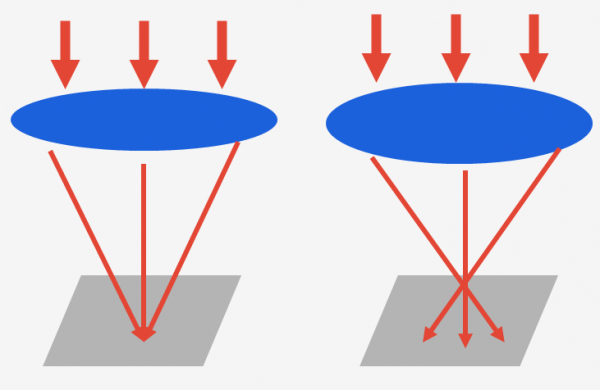

正常效果                熱透鏡效果

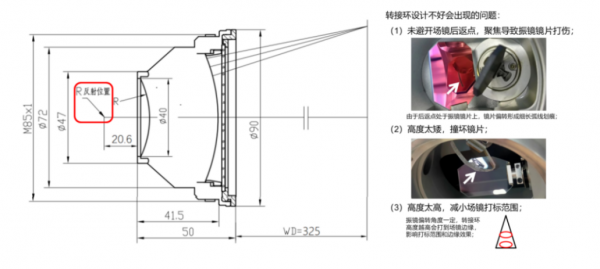

場鏡匹配振鏡的轉接環也是影響設備及加工的重要因素,合適的轉接環高度可以避開場鏡的后返點,還能保證加工的幅面。若過高或過低都會帶來相應的問題。


千瓦級高功率MOPA脈沖激光系統中,我們強烈推薦選用帶水冷模塊的高質量石英場鏡并配合適高度的場鏡專用轉接圈。


04、反射鏡片如何配?


反射鏡片在光路結構中主要作用是改變光路方向,選用質量好的反射鏡片及規范的安裝方式能在一些特殊應用中發揮較大作用,但質量差的鏡片及不合理的安裝方式也會帶來新的問題。鏡片的材質特性是由激光的波長和功率決定的,其襯底一般采用熔融石英或晶體硅制成,激光反射膜一般采用銀膜或透明電介質膜,具有反射率大、吸收率小、耐激光破壞閾值高的特點。


理想的平面反射鏡不會對聚焦質量造成影響,但在實際使用中,有可能因?yàn)槁萁z固定等張力因素導致反射平面變形類似柱面鏡,畸變主要影響聚焦光斑質量,帶來像散等低階像差,使聚焦光斑不能達到衍射極限,影響加工質量及效果。

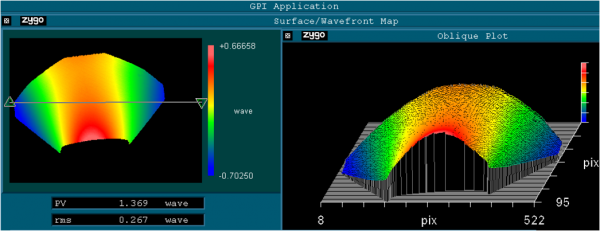

不良固定工藝導致平面反射鏡面型精度劣化

千瓦級高功率MOPA脈沖激光系統中,我們強烈推薦選用高質量石英反射鏡并選擇合適的安裝方式保證鏡片受力而不變形。


今年6月,光至科技憑借1000W高功率單模MOPA脈沖光纖激光器在“紅光獎”第六屆中國激光行業創新貢獻獎評選活動中,榮獲“光纖激光器創新獎”這一榮譽。當前,光至科技1000W單模MOPA激光器已實現量產,且成功交付客戶進行常態化工業生產。



結合我們?cè)谇捌诠に囼?yàn)證及在實際激光應用過程中遇到的各類問題,除了更換更好石英材質鏡片外,在不同的使用環境中,也應檢查各光學元件(如:輸出頭鏡片、準直器、合束鏡片等)的臟污,損壞情況,進行及時的清潔與更換,光至科技將為您提供更優異的產品質量和售后保障。
