電機安裝維護復雜費時?
狹窄設備空間多部電機部署困難?
高速運動下,電機同步動態控制性能差?
異形產品生產設備對電機安裝角度、位置精度要求愈發嚴苛?
……
隨著高精密加工環節對多軸、多維自由度運動控制的精度要求日益提高,為解決客戶實際應用中的難題,提供個性化、專業化的解決方案,國奧科技重磅推出“多軸ZR電機”。

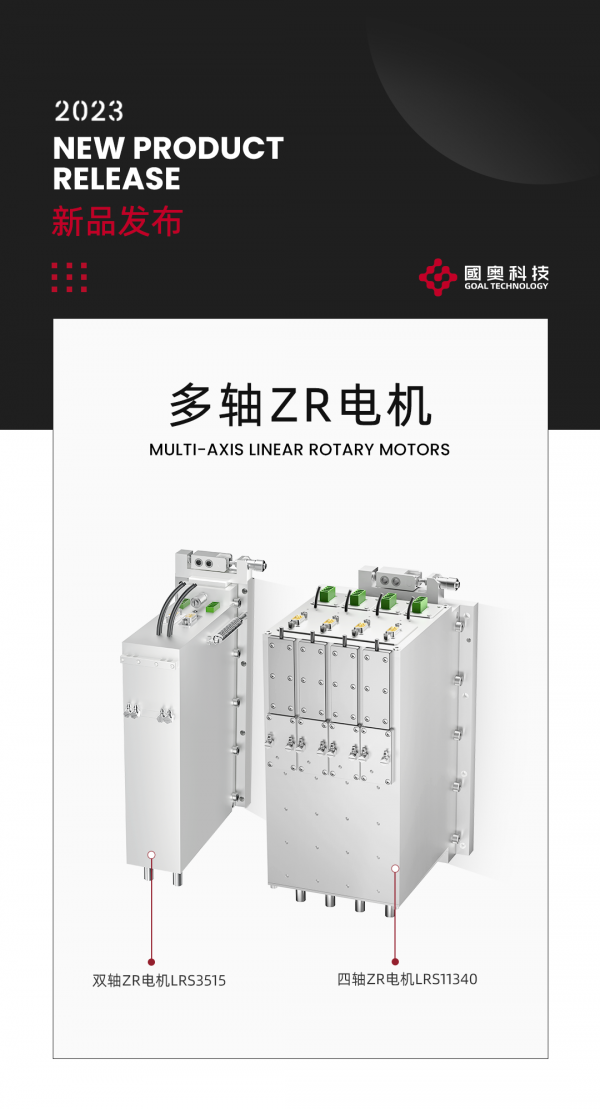

國奧科技多軸ZR電機系列是行業首發產品,其基于自身原有的“二自由度直線旋轉電機”技術,結合客戶實際應用需求創新優化設計。目前已有GAS-LRS3515-雙軸電機、GAS-LRS11340-四軸電機兩款多軸頭模組電機。
采用多軸設計,使得ZR電機結構集成度更高,可同時實現對多個電機軸承在高速運動中的速度、力控精度、定位精度的同步性動態控制,滿足緊湊型設備場景對高速、高精度的生產需求。
提升生產效率,更高性價比
安裝更便捷,有效降低設備部署和維護成本,其高速運動性能有效提升生產效率,實現降本增效。與單軸ZR電機相比,多軸ZR電機可實現同等或更高的產能,性價比更高。
更高精確度和重復性,降低損耗
采用多軸設計,可實現多部“直線旋轉電機”在同一時間實現速度、位置以及力量的極致同步性控制,精確性以及重復性更高,滿足晶圓等易碎元器件在拾取、放置過程中對位置重復精度、力控重復精度等苛刻的需求,極大降低損耗。
減少設備負荷,提升平穩性
與多部單軸電機相比,多軸ZR電機整體厚度變薄、重量更輕,有效減少設備橫梁負荷,提高設備的平穩性和適用性能,可滿足設備長時間高速運行中高精度的苛刻要求。
GAS-LRS3515-雙軸電機參數
精細調節功能,適用多種設備
多軸頭ZR模組設計,結構更緊湊,輕松應對各種狹窄設備空間;電機傾斜角度、水平位置可調節功能,滿足多品種、異形化、定制化的柔性生產,為傳統設備升級提供更多的可能。
可精細調節傾斜角度與位置
特有的滑軸裝置,可精細調整電機傾斜角度,以及水平位置;適用于各種特殊設備環境,以及各種帶有傾斜角度,或特殊形狀的電子元器件以及精密零件的拾取、裝配和放置等任務,有效優化生產流程。
多軸設計,同步性更高
創新性多軸頭設計,電機內部結構更緊湊,節省設備空間;化多為一,實現同步性動態控制,提高電機之間“直線+旋轉”運動同步精度,進一步提升良率和產能。

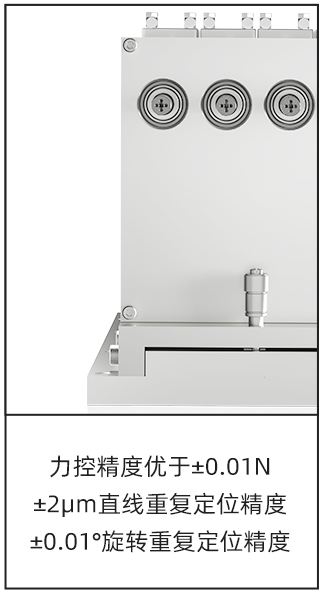

國奧科技電機技術優勢: 可編程高精力控,降低損耗 國奧直線旋轉電機帶有“軟著陸”功能,可實現±1g以內的穩定力度控制,支持速度、加速度及力度控制的程序化設定,使貼裝頭能夠以非常精準的壓力觸碰芯片表面,降低損耗; 采用中空Z軸設計,預留氣管接口,真空吸取、即插即用,并可根據元件結構及特性提供定制化服務。 高精度對位、貼片,保證良率 微米級位置反饋,獲取精準數據,±0.01N力控精度,±2μm直線重復定位精度,±0.01°旋轉重復定位精度,徑向偏擺±1μm,編碼器分辨率標準1μm,可在高速運行狀態下仍穩定輸出,提升良率及可靠性。 “Z+R”軸集成設計,提升速度 創新性的雙軸集成化解決方案,將傳統“伺服馬達+滾珠絲桿”合二為一,解決了Z軸自重負載問題,高速、精準完成元件Pick & Place,貼裝等動作,推力曲線平滑,峰值推力8-50N,有效行程10-50mm ,超高循環壽命,實現高效生產。 體積小,重量輕,可電機組合排列 直線旋轉電機LRS1325重量僅530g,輕巧的機身重量大大減輕了設備高速運動中負載帶來的影響。電機最小厚度僅為13mm,在設備有限的內部空間中可以并排安裝多組電機,減少芯片貼裝往復運動過程,提升設備貼裝效率。 提供“電機+驅動一體化”設計方案 直線電機LAA4510采用“電機+驅動一體化”設計,其系統結構緊湊,電機傳動效率更高,可滿足先進封裝技術對半導體測試分選設備的高速度、高精度、高效率的應用需求。 多軸ZR電機,高速同步動態控制 多軸設計定制方案,化多為一,電機結構高度集成,節省設備空間;滑軸設置可精細調節電機傾斜角度和位置,可實現對多電機的速度、力控、位置的高速同步性動態控制,為緊湊設備環境、異形器件等個性化生產提供專業的解決方案。
