隨著5G技術、自動駕駛、智能穿戴、物聯網等新興應用的迅猛發展，特別是在通信、醫療、工業制造等行業領域，芯片作為關鍵元件的市場需求量不斷激增。數據顯示，2022年我國芯片市場規模達到427億元，同比增長124%。預計到2024年，市場規模將進一步擴大至1206億元。

芯片開封也稱芯片開蓋、芯片開帽，指給完整封裝的芯片產品做局部“外科手術”，使得芯片內部結構可以暴露呈現，以用于細節觀察或進行其它測試。

芯片開封的目的是為了能夠清晰看到芯片表面狀態，觀察芯片劃片道是否有崩邊、裂紋，表面是否存在異常，以及觀察芯片logo信息，測量芯片尺寸和鍵合線線徑，觀察鍵合線材質，觀察鈍化層的完整性等芯片內部信息。與此同時，又要保持芯片功能的完整無損, 為下一步芯片失效分析實驗做準備。

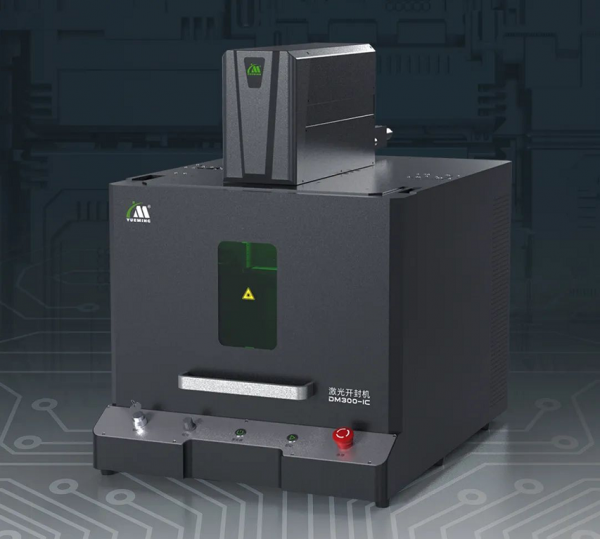

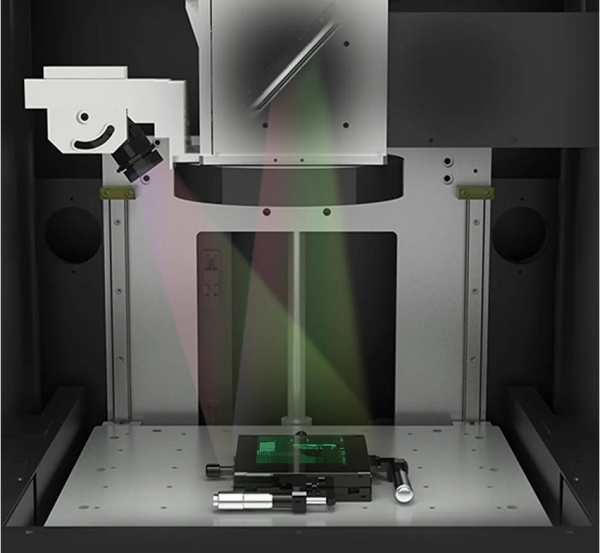

激光芯片開封技術是利用高能量激光對芯片或電子元器件塑封外殼進行蝕刻，以此達到光學檢測或電氣性能測試等目的。該技術采用非接觸手段對塑封層進行高精密快速剝離，可以在不破壞芯片基材和電路整體功能的前提下，快速除去局部的塑封材料，從而進行測試或修復加工。與傳統的機械和化學開封方式相比，激光芯片開封技術的效率和成品率更高，同時避免了強酸環境暴露的危害。
