近期,中國(guó)科學(xué)院上海光學(xué)精密機(jī)械研究所強(qiáng)場(chǎng)激光物理國(guó)家重點(diǎn)實(shí)驗(yàn)室與中國(guó)科學(xué)院大學(xué)杭州高等研究院、華中科技大學(xué)合作,以激光器小型化為牽引,基于對(duì)鈣鈦礦增益機(jī)理的研究,實(shí)現(xiàn)了亞波長(zhǎng)尺度的高性能鈣鈦礦水下單模激光。相關(guān)研究成果以Water-resistant subwavelength perovskite lasing from transparent silica-based nanocavity為題,發(fā)表在《先進(jìn)材料》(Advanced Materials)上。
金屬鹵化物鈣鈦礦被認(rèn)為是高性能微納激光器件理想的增益介質(zhì)之一,在片上光子信息處理系統(tǒng)和未來(lái)集成光電子學(xué)等領(lǐng)域頗具應(yīng)用潛力。當(dāng)前,制備鈣鈦礦激光器的主流技術(shù)主要是采用溶液法。與之相比,熱蒸發(fā)技術(shù)更易實(shí)現(xiàn)精度可控的大面積生產(chǎn),且已在商業(yè)化發(fā)光二極管中實(shí)現(xiàn)應(yīng)用。然而,熱蒸發(fā)鈣鈦礦薄膜由于高缺陷性,在激光器方面較少被研究,故性能落后于其溶液處理的同類(lèi)激光器。此外,鈣鈦礦激光器面臨的另一挑戰(zhàn)是對(duì)濕度較敏感,限制了鈣鈦礦基器件的商業(yè)應(yīng)用,特別是關(guān)于鈣鈦礦激光器在水中的試驗(yàn)工作鮮有報(bào)道。
該研究采用配體輔助的三源共蒸發(fā)策略,通過(guò)引入添加劑減緩結(jié)晶,實(shí)現(xiàn)了缺陷鈍化和限域調(diào)控,開(kāi)發(fā)了高質(zhì)量的鈣鈦礦薄膜增益介質(zhì)。研究通過(guò)超快瞬態(tài)吸收光譜實(shí)驗(yàn)證實(shí),優(yōu)化后的鈣鈦礦薄膜具有優(yōu)異的載流子復(fù)合特性和增強(qiáng)的光增益性能。受到上述高增益的啟發(fā),研究直接基于透明對(duì)稱(chēng)的SiO2薄片構(gòu)造了簡(jiǎn)單的對(duì)稱(chēng)結(jié)構(gòu),實(shí)現(xiàn)了低閾值(13 μJ/cm2)的單模亞波長(zhǎng)尺度(120 nm)熱蒸發(fā)鈣鈦礦激光,且可在水中保持穩(wěn)定單模運(yùn)行超20天,其長(zhǎng)程相干長(zhǎng)度(115.6 μm)和高線(xiàn)性偏振度(82%)進(jìn)一步證實(shí)了該小型化激光器的優(yōu)異性。這一緊湊而簡(jiǎn)單的透明垂直腔結(jié)構(gòu)及熱蒸發(fā)工藝的結(jié)合,有望為未來(lái)與硅光子學(xué)兼容的鈣鈦礦激光器提供簡(jiǎn)單、穩(wěn)健和可靠的大規(guī)模生產(chǎn)策略,為發(fā)展新型鈣鈦礦光電器件、提升相應(yīng)性能,提供基礎(chǔ)物理前沿支撐。
研究工作得到國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家自然科學(xué)基金、上海市基礎(chǔ)研究試點(diǎn)計(jì)劃項(xiàng)目的支持。
論文鏈接

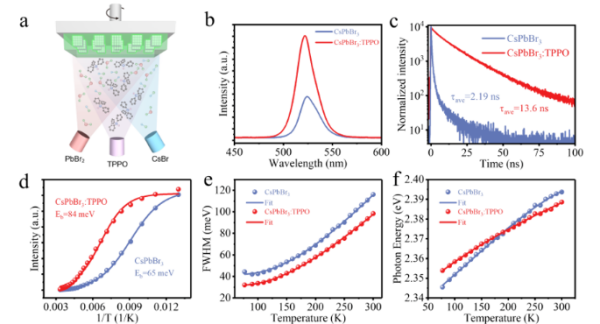

a、三源共蒸示意圖;b、鈣鈦礦熒光光譜;c、熒光壽命;d-f、溫度依賴(lài)的熒光光譜的發(fā)光強(qiáng)度、半高寬和峰位置圖

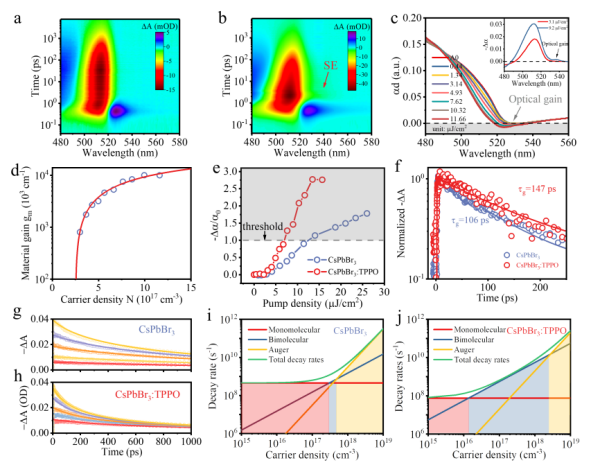

a-f、增益動(dòng)力學(xué)機(jī)理;g-i、復(fù)合動(dòng)力學(xué)機(jī)理

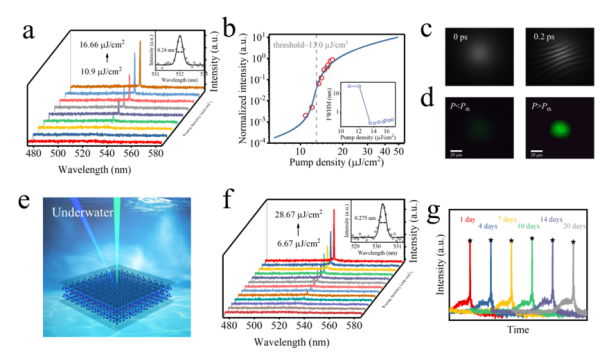

a、亞波長(zhǎng)垂直腔激光輸出光譜;b、激光輸入輸出圖;c、激光干涉圖;d、激光輸出光斑圖;e、水下激光示意圖;f、水下激光輸出光譜;g、20天水下激光穩(wěn)定輸出
轉(zhuǎn)載請(qǐng)注明出處。
