雙軸運動大面積拼接激光標刻技術是一種先進的激光加工技術，具有高精度、高效率和高可靠性的特點，被廣泛應用于各種材料表面的標識和加工。本文將介紹雙軸運動大面積拼接激光標刻技術的原理、系統組成、關鍵技術及優缺點，并分析其應用和發展趨勢。

一、原理

雙軸運動大面積拼接激光標刻技術是一種基于雙軸運動的激光加工技術，通過控制兩軸的聯動實現大面積的拼接加工。其中，X軸控制模組的橫向移動，Y軸控制模組的縱向移動。振鏡配合雙運動軸在加工過程中，通過將待加工區域劃分成若干個小的加工區塊，并按照一定的順序逐個對區塊進行加工，從而實現了大面積的拼接加工。其加工優勢具有：

* 高精度：雙軸運動大面積拼接激光標刻技術采用高精度的運動控制技術和激光功率控制技術，能夠?qū)崿F(xiàn)高精度加工，適用于各種高精度的標識和加工需求。

* 高效率：由于采用雙軸聯動控制，可以實現大面積的拼接加工，提高了加工效率，降低了生產成本。

* 高可靠性：該技術采用非接觸式加工方式，避免了傳統加工方法中的物理接觸和切削力等問題，提高了加工可靠性和設備使用壽命。

二、系統組成

雙軸運動大面積拼接激光標刻系統主要由以下幾個部分組成：

1. 激光器：用于產生激光束，通常采用脈沖式或連續式激光器。

2. 光學系統：用于將激光束聚焦成所需的光斑大小，并調整光斑的位置和形狀。

3. 雙軸運動系統：包括X軸和Y軸運動機構，用于控制工件的位置和運動軌跡。

4. 控制系統：用于控制整個系統的運行，包括激光器的開關、光學系統的調整、雙軸運動系統的控制等。

5. 計算機輔助設計軟件：用于生成待加工區域的圖形和加工路徑，并傳輸給控制系統。

三、關鍵技術

1. 運動控制技術：雙軸運動大面積拼接激光標刻技術的關鍵之一是運動控制技術，要求兩軸的運動精度高、速度快、穩定性好，以確保加工質量和效率。華工激光雙軸運動大面積拼接激光標刻技術的雙軸運動精度控制在±0.01mm，速度可達到200mm/s。

2. 激光功率控制技術：由于不同材料對激光的吸收率不同，因此需要控制激光功率的大小以保證加工效果。激光功率控制技術要求能夠?qū)崟r監測激光功率的大小，并根據需要進行調整。通過高精度激光控制卡，該技術可控制激光功率在0.1W誤差內。

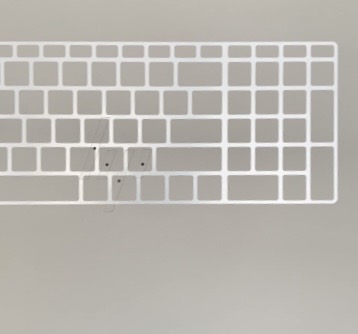

圖1 筆記本鍵盤高亮效果

3. 圖形處理技術：待加工區域圖形的生成和加工路徑的規劃是雙軸運動大面積拼接激光標刻技術的另一個關鍵技術。要求圖形處理速度快、精度高，以適應大規模的加工需求。在加工之前，華工激光雙軸運動大面積拼接激光標刻技術已計算好整體的運動軌跡與振鏡的掃描路徑，該計算在2秒內即可生成。若大批量生產，圖形存儲為模板可直接套用。

4. 拼接技術：由于待加工區域可能非常大，一般振鏡加工幅面只有100mm*100mm，因此需要將待加工區域劃分成若干個小的加工區塊，并在每個區塊之間進行拼接。拼接技術的關鍵是保證各區塊之間的連接處平滑、連續，以避免影響整體加工質量。雙軸運動大面積拼接激光標刻技術實現了大幅面運動拼接，加工區域不切分，通過運動軸與振鏡幅面的配合，實現拼接無拼接痕跡，極大提高了加工效率和工藝穩定性。

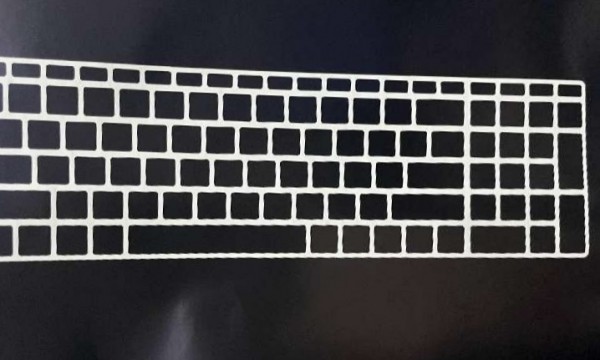

圖2 鍵盤無縫連接掃描圖形 幅面350mm*120mm

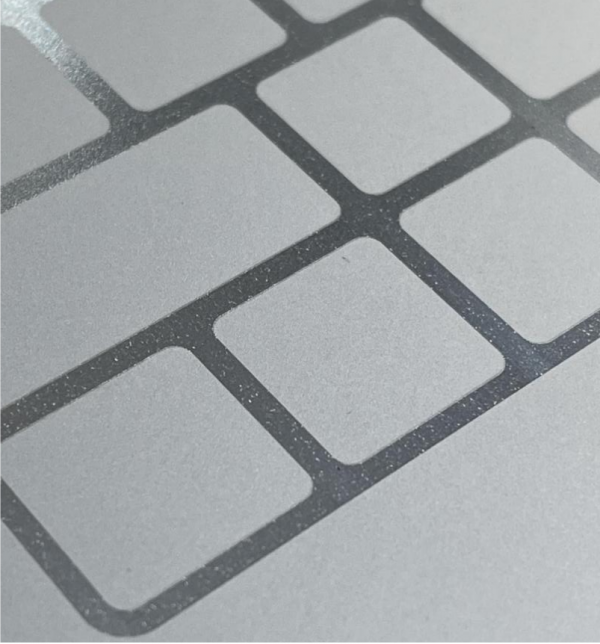

圖3 實物掃描效果 無拼接痕跡 高亮效果

四、應用和發展趨勢

雙軸運動大面積拼接激光標刻技術被廣泛應用于各種材料表面的標識和加工，如金屬、塑料、玻璃、陶瓷等，其應用領域包括制造業、電子工業、汽車工業、航空航天等領域。

隨著激光技術的不斷發展和應用需求的不斷增長，雙軸運動大面積拼接激光標刻技術將迎來更多的發展機遇。未來，該技術將朝著高精度、高效率、高可靠性、低成本等方向發展。具體來說，以下幾個方面將是未來的研究和發展重點：

* 新型激光器的研究和應用：隨著激光技術的不斷發展，新型激光器如光纖激光器、半導體激光器等將被應用于雙軸運動大面積拼接激光標刻技術中，以提高加工效率和降低成本。

* 運動控制技術的優化：運動控制技術是雙軸運動大面積拼接激光標刻技術的關鍵之一，未來的研究將集中在提高運動速度、降低誤差、提高聯動精度等方面。

* 激光功率控制技術的改進：激光功率控制技術是該技術的另一個關鍵技術，未來的研究將集中在實時監測和控制激光功率的精度和穩定性方面。

* 圖形處理技術的優化：圖形處理技術是雙軸運動大面積拼接激光標刻技術的核心之一，未來的研究將集中在快速、高精度地生成和處理圖形方面。

* 拼接技術的改進：拼接技術是該技術的另一個關鍵技術，未來的研究將集中在提高拼接質量和效率方面。

總之，雙軸運動大面積拼接激光標刻技術是一種先進的激光加工技術，具有高精度、高效率和高可靠性的特點，被廣泛應用于各種材料表面的標識和加工。未來，隨著激光技術的不斷發展和應用需求的不斷增長，該技術將迎來更多的發展機遇。
