增材制造（AM）是一項(xiàng)快速發(fā)展的技術(shù)，該技術(shù)在制備具有復(fù)雜幾何形狀的輕質(zhì)零件方面具有優(yōu)勢(shì)。在各種增材制造技術(shù)中，基于激光的增材制造（LBAM）顯示出相當(dāng)大的工業(yè)應(yīng)用潛力，并且已經(jīng)通過(guò)實(shí)現(xiàn)復(fù)雜的設(shè)計(jì)和創(chuàng)新的應(yīng)用開(kāi)發(fā)改變了制造過(guò)程。盡管LBAM技術(shù)和材料的進(jìn)步提高了制造能力，但打印過(guò)程的可重復(fù)性、耐用性和可靠性仍然面臨重大挑戰(zhàn)。激光增材制造制備金屬樣品過(guò)程中常見(jiàn)的缺陷包括產(chǎn)品幾何和尺寸缺陷、孔隙率、不完全熔合和裂紋。與工程的進(jìn)步，為實(shí)際應(yīng)用提供了新的可能性。

雖然不同的LBAM工藝有各自的特點(diǎn)，但它們具有相似的制造方法。圖1為兩種常見(jiàn)的LBAM技術(shù)，分別為定向能量沉積（DED）和激光粉末床熔合（LPBF）。由于LBAM過(guò)程很復(fù)雜；此過(guò)程涉及許多打印參數(shù)，例如激光掃描速度、激光功率、材料類型和尺寸以及腔室環(huán)境。打印中不適當(dāng)?shù)脑O(shè)置會(huì)產(chǎn)生缺陷。

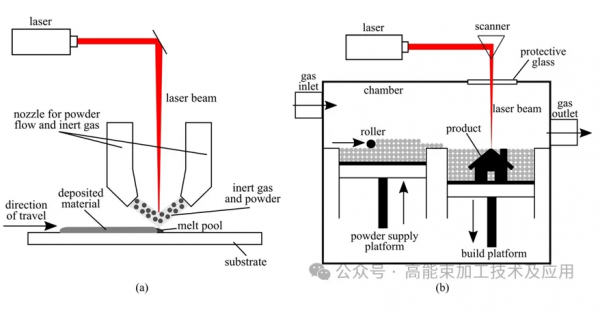

圖1.（a）DED技術(shù)示意圖；（b）LPBF技術(shù)示意圖

2.1幾何和尺寸缺陷

幾何偏差是LBAM工藝中常見(jiàn)的缺陷之一。幾何缺陷可能是由于機(jī)器錯(cuò)誤和控制激光運(yùn)動(dòng)的機(jī)器錯(cuò)誤引起的。激光位置誤差和平臺(tái)運(yùn)動(dòng)誤差是導(dǎo)致幾何缺陷的兩種機(jī)械誤差。對(duì)于尺寸不準(zhǔn)確，主要影響因素是收縮/變形。在LBAM工藝中，收縮有兩種：燒結(jié)收縮和熱收縮。燒結(jié)收縮主要是由致密化產(chǎn)生的，而熱收縮是由循環(huán)加熱和冷卻引起的，這導(dǎo)致殘余應(yīng)力顯著，從而導(dǎo)致局部塑性變形。例如圖2在頂部附近觀察到收縮。

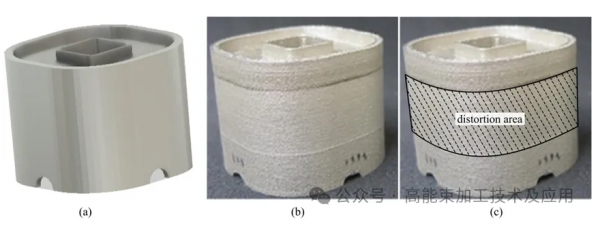

圖 2. 316 L不銹鋼在LPBF工藝的變形產(chǎn)品：（a）設(shè)計(jì)產(chǎn)品的CAD模型；（b）打印樣品；（c）成品上的變形面積

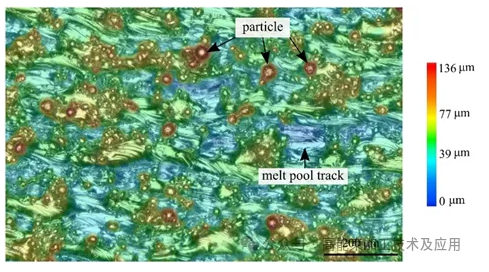

影響產(chǎn)品幾何和尺寸精度的另一個(gè)因素是表面光潔度精度，也稱為表面粗糙度。在打印過(guò)程中，部分熔化的顆粒和飛濺物附著在產(chǎn)品表面，導(dǎo)致最終與設(shè)計(jì)尺寸不同。表面粗糙度不僅會(huì)影響產(chǎn)品的使用，還會(huì)影響材料的性能。圖3顯示了LPBF工藝制備的316 L不銹鋼的典型形貌，可以觀察到熔池軌跡和附著的顆粒。

圖 3. LPBF制備的316 L不銹鋼的典型形貌

2.2孔隙率

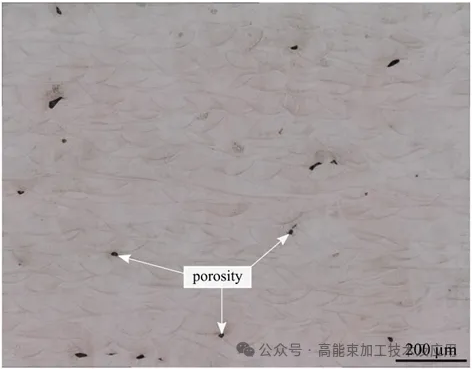

孔隙率是LPBF工藝中常見(jiàn)的缺陷，對(duì)樣品機(jī)械性能有負(fù)面影響。通常，粉末擴(kuò)散不足、缺乏熔融、鍵孔、收縮和氣體參與會(huì)形成孔隙。前三者類型尺寸較大，是由于工藝參數(shù)不當(dāng)造成的。例如，金屬粉末堆積密度低（例如，小于50%）和飛濺物可能導(dǎo)致粉末床中出現(xiàn)較大的孔隙，而這些孔隙在熔化過(guò)程中無(wú)法填充。高激光能量密度導(dǎo)致鍵孔，金屬蒸汽壓導(dǎo)致深熔池底部出現(xiàn)孔隙。通過(guò)優(yōu)化LBAM工藝參數(shù)，可以完全消除這些缺陷。一般來(lái)說(shuō)，后兩種類型的尺寸較小。由于凝固收縮導(dǎo)致的孔隙通常位于晶粒之間，并遵循晶界形狀。氣體誘導(dǎo)的孔隙呈球形，可能來(lái)自由于氣體霧化過(guò)程而捕獲在粉末原料顆粒中的氣體、由于不同溫度下不同的氣體溶解度而溶解在金屬中的氣體、熔化過(guò)程中產(chǎn)生的金屬蒸汽或粉末表面的水分。圖4為L(zhǎng)BAM技術(shù)制備316 L不銹鋼的光學(xué)圖像。

圖 4. LBAM技術(shù)制備316 L不銹鋼的光學(xué)圖像

2.3不完全熔合

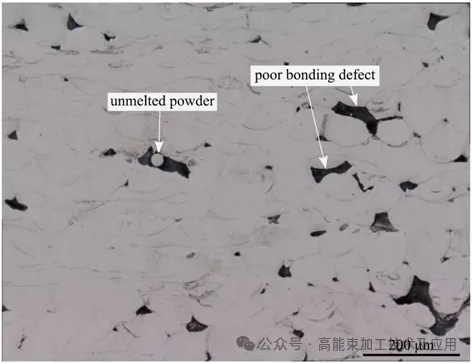

不完全熔合主要是由于LBAM工藝制備過(guò)程中缺乏能量輸入而產(chǎn)生的，也稱為缺乏熔合缺陷，如圖5所示。缺乏熔合缺陷主要是因?yàn)榻饘俜勰](méi)有完全熔化，在前一層上沉積了一層新的金屬粉末，它們之間有足夠的重疊。缺乏熔合缺陷可分為兩種類型：凝固過(guò)程中熔融金屬粉末不足形成的粘接不良缺陷和未熔化的金屬粉末造成的缺陷。

圖 5. LBAM制備316 L不銹鋼樣品中缺乏熔融缺陷的光學(xué)圖像

當(dāng)激光能量密度較低時(shí)，熔池寬度較小，導(dǎo)致重疊不足。由于沒(méi)有足夠的能量來(lái)完全熔化新層的粉末，因此重疊不足會(huì)導(dǎo)致掃描軌跡之間的金屬粉末未熔化。因此，在LBAM打印樣品中會(huì)產(chǎn)生不完全的融合和未熔化的粉末，特別是在掃描軌跡和沉積層之間。

2.4裂紋

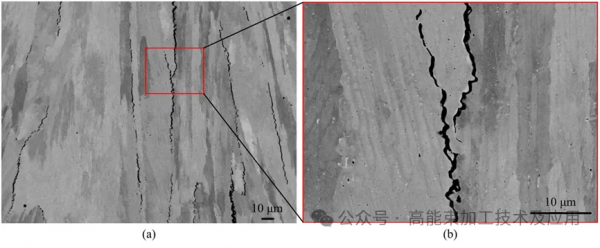

在LBAM制備工藝中，在高激光能量輸入下，金屬粉末快速熔化并快速凝固。熔池內(nèi)冷卻速率可達(dá)1.6×106 K/s以上。根據(jù)材料、工藝和零件設(shè)計(jì)，裂紋在凝固過(guò)程中和凝固后產(chǎn)生。例如，在凝固的最后階段，由于液體供給不足而形成凝固開(kāi)裂。應(yīng)變時(shí)效裂紋是一種韌性裂紋，是由于熱處理過(guò)程中析出相的形成而產(chǎn)生的。在打印樣品中產(chǎn)生大量的殘余應(yīng)力，這些殘余應(yīng)力可能超過(guò)材料的極限強(qiáng)度而導(dǎo)致形成裂紋。圖6為L(zhǎng)PBF打印過(guò)程中，凝固裂紋沿晶界發(fā)展。

圖 6.（a）LBAM制備316 L不銹鋼裂紋形貌；（b）圖（a）紅色框的放大圖像

由于制造的便利性和機(jī)械性能增強(qiáng)的實(shí)用性，在工業(yè)4.0中LBAM技術(shù)被認(rèn)為是比傳統(tǒng)技術(shù)更受青睞的制造技術(shù)。LBAM過(guò)程以復(fù)雜的物理過(guò)程為主，包括激光能量吸收和傳輸、材料蒸發(fā)、重熔和凝固、熔池流體動(dòng)力學(xué)以及通過(guò)外延生長(zhǎng)和成核的微觀結(jié)構(gòu)演變。但是，在打印過(guò)程中經(jīng)常出現(xiàn)裂紋、氣孔、變形和熔合不足等缺陷，影響制造零件的機(jī)械和功能性能。這些缺陷的嚴(yán)重程度和密度與材料參數(shù)和激光能量密度及其相關(guān)參數(shù)（如功率、速度和光斑尺寸）相關(guān)。未來(lái)可以通過(guò)機(jī)器學(xué)習(xí)算法這種新穎有效的檢測(cè)手段對(duì)LBAM制備金屬樣品過(guò)程中形成的缺陷進(jìn)行檢測(cè)，目的在于檢測(cè)和消除缺陷并保證產(chǎn)品質(zhì)量。
