新能源汽車| 熱管理系統

作為新能源汽車不可缺的重要部分，汽車熱管理系統體量龐大，涉及零部件眾多，簡而言之：新能源車熱管理=電池?zé)峁芾?汽車空調系統+電機/電控冷卻系統。LPKF為熱管理系統核心組成部件提供先進的激光塑料焊接解決方案，旨為零部件供應商實現高效生產，交付高品質焊接零部件。

1.關于新能源汽車的熱管理系統

加熱和冷卻的需求催生了熱管理系統的整個產業，而這些需求又來源于對電動汽車安全性、舒適性、零部件壽命、充電功率等多個方面。通常，客戶對熱管理系統的期待都是間接的，既想要座艙內的舒適溫度，又想要保護車內動力部件的安全，最重要的是非常在意續航里程。

這其實就奠定了當下熱管理系統研發的主旋律：以盡可能小的能量間接地滿足客戶對整車系統各方面的直接需求。

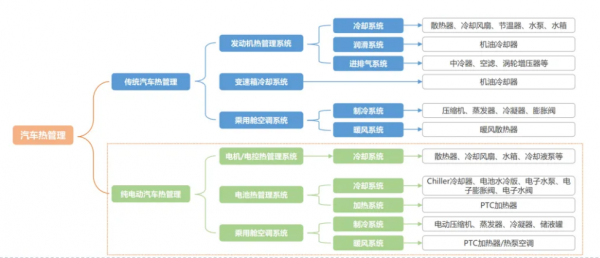

新能源汽車熱管理系統主要包括空調熱管理系統、電機和電控冷卻系統以及電池?zé)峁芾硐到y(tǒng)三大部分，其不僅需要為乘員艙提供舒適的溫度，還需要為整車的動力電池倉及電子控制系統提供熱管理，以避免發生極端氣溫下的性能或安全問題，其涉及整車的舒適性、安全性和續航能力，屬于新能源汽車的關鍵子系統技術。同時，由于新能源汽車動力電池對工作環境溫度有嚴格要求，熱管理系統對動力電池的性能、安全性、壽命及使用成本等方面有著至關重要的影響，新能源汽車熱管理系統的性能優劣將直接影響汽車的整體性能。

圖片來源于網絡

2.以電池?zé)峁芾頌槔乃芰狭悴考附有枨?/strong>

電池?zé)峁芾硎切履茉雌?chē)熱管理的核心，新能源車電池的最適宜工作溫度在10-30℃之間，而液冷方式在維持電池均溫性方面表現優秀。保障電池包內各個電池及電池模塊間的溫度均勻性對電池性能至關重要。液冷系統較風冷系統結構復雜，因此成本較高，為0.8-1 億元/GWh，關鍵零部件包括電子膨脹閥、冷卻板、電池冷卻器、電子水泵、水閥，加熱器等。

對于這些高密封性要求的塑料部件，激光塑料焊接技術無疑是汽車零部件供應商最好的選擇。

樂普科為Vitesco，Continental，天雁等熱管理系統核心組成部件提供先進的激光塑料焊接解決方案，旨為零部件供應商實現高效生產、交付高品質焊接零部件。

3.關于激光塑料焊接技術

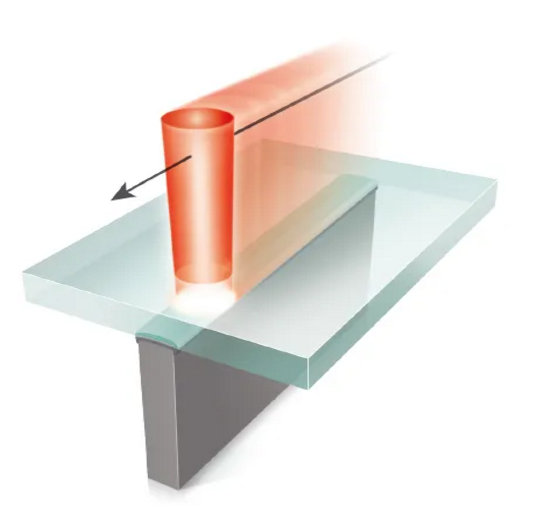

激光塑料焊接原理：通過透光式激光焊接技術進行連接的塑料零部件透光率屬性是不盡相同的。將透光與吸光兩種熱塑性材料用夾具夾在一起，透光材料在上，吸光材料在下，施以一定夾持壓力。激光束穿透上層透光工作，到達下部的吸光材料表面，激光光能轉變成熱能，使其表面熔化，同時熱量也以傳導方式，從底面?zhèn)鬟f到與其壓接的上層透光工件的接觸面上，使其融化，從而實現激光熱熔焊接。最終形成如同底層材料般可靠堅實的塑料連接體。

準同步焊接方式

定義 ：激光束高速掃描，沿輪廓多圈反復完成焊接過程

相對運動：掃描振鏡控制激光束移動

工藝控制：熔深控制

應用方向：較小及中等尺寸部件

4.LPKF推出高靈活性集成型激光塑料焊接模塊

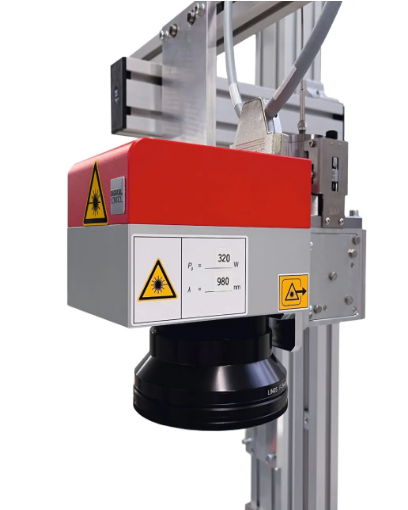

?用于準同步的模塊化激光焊接頭

?激光功率可選，最高可達 320 W – 風冷

?加上小巧的外控制柜，易于集成至生產線

?適用于精密加工的FineFocus模塊可選

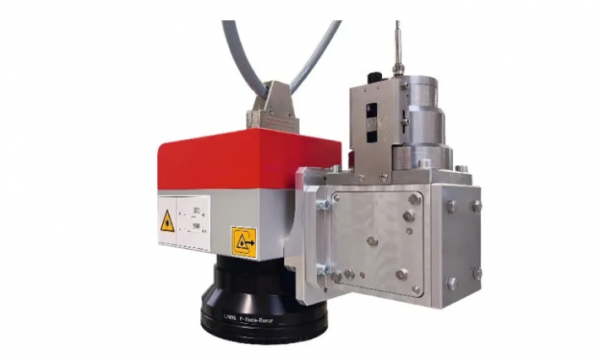

模塊化系統包含了一套配備了光學器件、振鏡和場鏡的焊接頭，以及配備了激光器和控制單元的外部機柜。并且，配備的柔性轉接板，可以使得焊接頭輕松安裝到特定生產線接口上。由于光學器件和場鏡種類繁多，系統還可以實現不同的加工范圍和光斑大小。

InlineWeld 6000還可以配備不同的風冷激光器，系統可實現節能和環保。還有一種選擇，風冷激光器也可以安裝在單獨的機柜中。
