一、 綠光激光器行業概述
早期我們所熟知的工業加工所采用的激光器通常為紅外激光器(波長1um左右)和紫外激光器(波長400nm以下)。
近幾年,隨著我國光伏行業和鋰電池行業的迅猛發展,綠光激光器(波長510-560nm)作為一種新出現的熱門激光器,在光伏、鋰電行業不斷推廣應用,開始為業內所熟知,綠光激光器在工業加工領域的商用化也取得了較大的進展。
二、 中國綠光激光器市場發展情況
全球?qū)G光激光技術進行布局和推廣最早的企業是德國通快公司和美國IPG公司,也是當前全球綠光激光技術最領先的企業。德國通快公司和美國IPG公司通過固體碟片激光技術和光纖激光技術,分別可以獲得超過3kW和1kW的超高功率綠光輸出。
隨著我國綠光激光技術的發展,近幾年,我國也已經涌現一批企業掌握了綠光激光器的研發和生產制造工藝技術,國產綠光激光器逐步開始走上工業激光加工的舞臺。
根據市場公開數據顯示,在光纖激光器領域,武漢銳科光纖激光技術股份有限公司、深圳市杰普特光電股份有限公司、深圳公大激光有限公司、武漢安揚激光技術股份有限公司和武漢光至科技有限公司均在自己的官網上公開有光纖綠光激光器的產品介紹。
在固體激光器領域,英諾激光科技股份有限公司、蘇州英谷激光有限公司、武漢華日精密激光股份有限公司、羅根激光科技 (武漢) 有限公司等也公開有固體綠光激光器產品。
根據調研人員對綠光激光器生產廠商和其上下游相關企業的工作人員的走訪和調研的數據整理得知我國的綠光激光器的市場規模情況如下:從2018年至2022年期間,國內每年的光纖綠光激光器的出貨量大致在400-600臺,主要產品為脈沖光纖綠光激光器,每年銷售額大致在1-1.4億,國產企業市場占比較低,市場主要被國外企業所壟斷。2023年,國內光纖綠光激光器的出貨量在800臺左右,主要產品仍然為脈沖光纖綠光激光器,年銷售額仍約為1.5億,其中國產綠光出貨量在500臺左右,國產綠光的銷售額為9000萬-1億,由于國產綠光產品相較國外綠光產品的價格優勢,2023年,國內光纖綠光激光器的出貨量雖然相較2022年增幅較快,但是整體年銷售額相較2022年并未出現明顯大幅增長。
從2019年至2023年期間,國內每年的固體綠光激光器的出貨量在300-500臺,國產固體綠光激光器以低功率的固體脈沖綠光激光器為主,國外企業以高功率的固體連續綠光激光器為主,總體年銷售額在1-1.4億左右,國產企業的出貨量比重較大,大約年出貨量達到200-300臺,但是單價較低,國產企業的固體綠光激光器的銷售額在總銷售額中的占比不高。國外企業雖然出貨量少一些,但是單價較高,因此,國外企業的固體綠光激光器的銷售額在總銷售額中的占比較高。
隨著綠光激光器在光伏、鋰電和半導體行業的不斷滲透,以及在3D打印、航空航天等新領域的不斷推廣應用,預計在近3年內,國內綠光激光器的市場規模還將繼續保持20-30%的年增長水平,綠光激光器的國產替代發展將仍具備廣闊的市場空間。

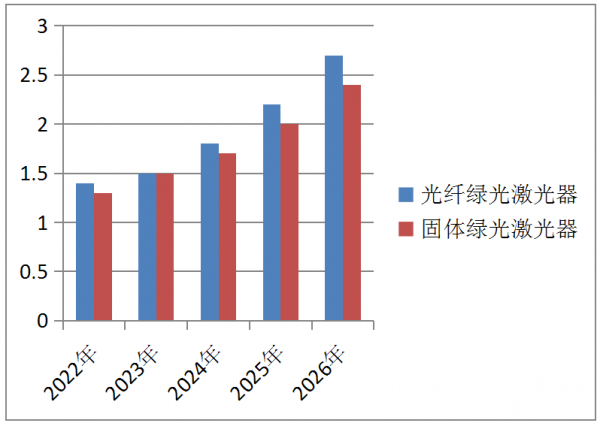

圖1 中國綠光激光器市場規模及預測(單位:億元)
三、 綠光激光器的產業應用
綠光激光器由于其短波長的工作特性,在銅、鋁等高反材料的加工上具有非常重要的應用需求,也是諸多前沿科研領域不可或缺的工具。例如,綠光激光器常用于太陽能電池劃片、摻雜、3C電子和半導體銅箔切割、焊接,鋰電池焊接、晶圓退火和3D打印等熱點產業。
1. 脈沖綠光光纖激光器在銅箔切割上的應用

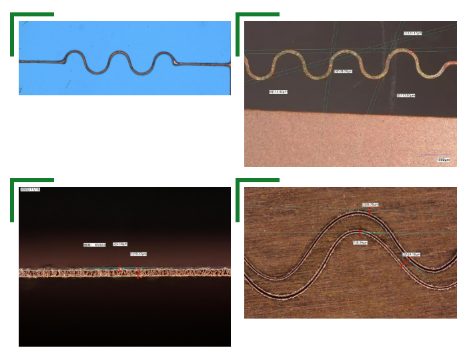

圖2 綠光激光器切割效果圖
采用脈沖綠光激光器進行FDC線路的切割,保險絲位置最小線寬可以做到150um,切割平整,切割效率≥1000mm/s,切割時不上底膜。
2. 脈沖綠光光纖激光器在光伏摻雜上的應用

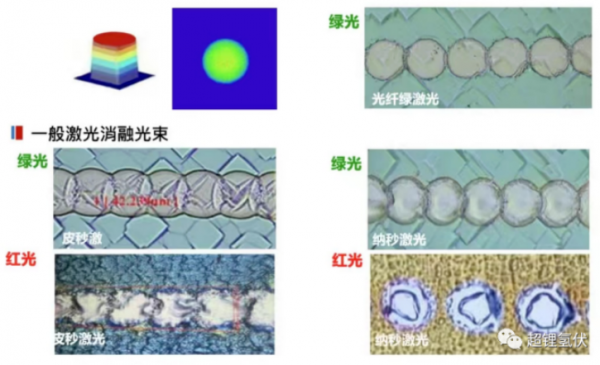

圖3 綠光激光器進行光伏摻雜的效果圖
采用脈沖綠光激光器進行光伏摻雜,能量分布更均勻,脈沖控制更穩定。
3. 連續綠光光纖激光器在銅箔焊接上的應用

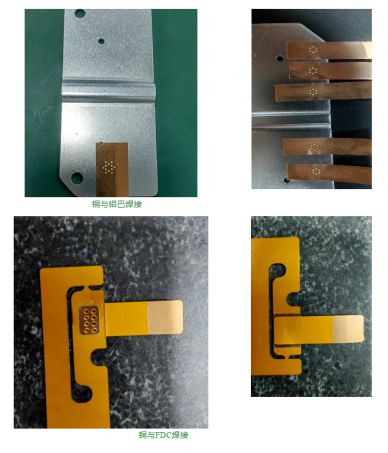

圖4 綠光激光器進行銅箔焊接效果圖
采用連續綠光激光器進行銅材焊接,焊接穩定,紫銅對綠光吸收率約40%,焊接過程無飛濺,熱影響小。
4. 連續綠光光纖激光器在鋰電池焊接上的應用

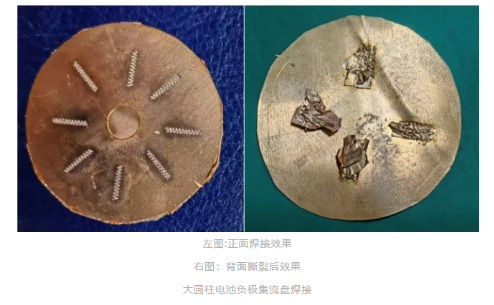

圖5 綠光激光器進行鋰電池焊接的效果圖
采用連續綠光激光器進行進行大圓柱鋰電池焊接,良率可以做到95%以上。
5. 連續綠光光纖激光器在金屬3D打印上的應用

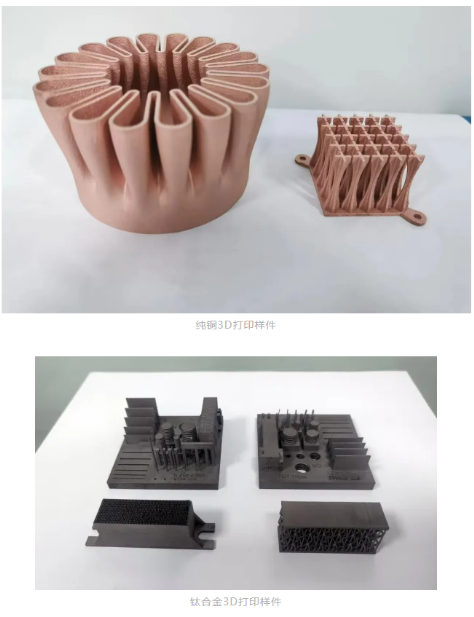

圖6 綠光激光器進行金屬3D打印的效果圖
采用連續綠光激光器進行銅、鈦合金等高反材料的3D打印,特別是純銅材料的3D打印,目前純銅材料3D打印樣件的致密度可以達到99.5%以上,打印樣件的機械強度、導熱率、導電率的物料參數基本與壓鑄樣件相當。
