近40年來，工業界對稀土摻雜光纖的青睞程度大幅提高。例如，摻鉺（Er）電信光纖放大器和摻鐿（Yb）或摻銩（Tm）高功率激光器被廣泛應用于許多工業和科學領域。

20世紀80年代開發和推出這些特種光纖之后，稀土摻雜光纖及其支持的光子系統并未立即得到采用。然而，即使這些光纖的使用朝著普及方向發展并最終實現了普及，其性能背后的基本機制在很大程度上并沒有改變。

簡單地說，光纖內的信號光可以通過收集受激稀土離子來放大。這些離子通常只位于光纖的核心部分，并能進行受激發射。將一些泵浦光注入光纖的一端或兩端，可起到激發離子的作用。

除某些上轉換泵浦方案外，泵浦波長比信號波長短。當放大信號產生很大的光功率時，就會影響離子激發。這反過來又會導致增益飽和。

強飽和效應

原則上，向光纖中注入一些泵浦光可產生信號放大效果。然而，由于各種原因，通常很難準確預測注入光后會發生什么。例如，圖1顯示了纖芯直徑為4μm的摻鐿單模光纖在波長為975nm、功率為100mW的情況下，泵浦功率和光纖中鐿激發的結果曲線。令人驚訝的是，泵浦功率呈線性下降（近似），而不是呈指數下降。此外，功率衰減的長度范圍也遠大于人們僅從吸收系數所預期的長度范圍。這個值是根據摻鐿密度、吸收截面和光纖模式與摻鐿纖芯的重疊系數的乘積計算得出的。

此外，在大部分傳播長度內，摻鐿激發率保持在50%左右，與本地泵浦功率幾乎沒有關系，直到距離光纖3米之后才突然大幅下降。

摻鐿吸收的強飽和度與摻鐿激發程度有關，是這些效應的背后原因。只需適度的泵浦功率，系統就能遠遠超過飽和功率，低至2.4mW。

圖1還顯示了前向和后向的放大自發輻射（ASE）。前向自發輻射在光纖的其余部分被部分重吸收。這就導致盡管泵浦功率的殘余可以忽略不計，但右端附近仍存在大量的鐿激發。

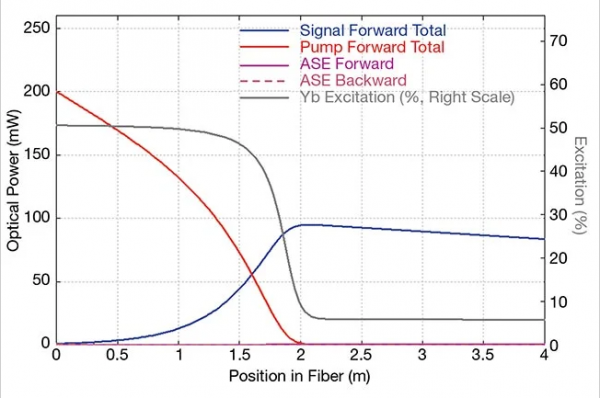

圖1. 基于軟件模擬的摻鐿光纖（灰色）中光功率和鐿（Yb）激發分?jǐn)?shù)的演變。飽和效應驅動泵浦功率線性下降（近似值），而不是指數下降。ASE：放大自發輻射。（RP Photonics供圖）

圖2進一步顯示了在1030nm注入1mW信號時飽和的影響。在這里，信號被放大到近100mW?，F(xiàn)在，光纖的實質激發部分明顯縮短。由于信號的再吸收，信號功率最終下降，而泵浦功率的下降速度比之前快得多。

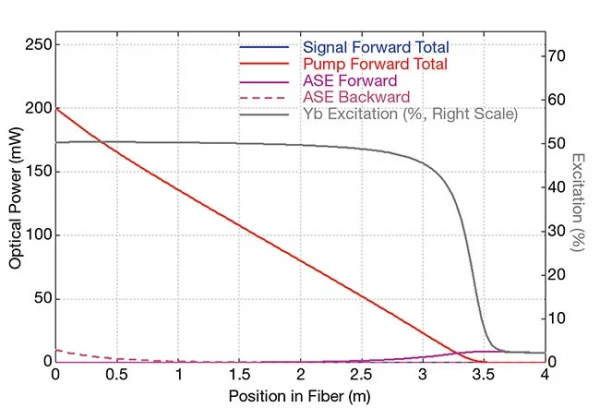

圖2. 注入波長為1030nm的1mW輸入信號，信號被放大到近100mW。增益飽和效應決定了光纖的實質激發部分會縮短。（RP Photonics供圖）

如圖2所示，將光纖長度減半可提高性能。此外，由于增益降低，ASE在很大程度上也會被抑制。

從這些系統中可以看出，稀土摻雜光纖的具體性能可能與最初的預期大相徑庭，因?yàn)楹茈y預料其中涉及的所有相關物理細節。因此，即使在簡單的情況下，不進行模擬也很難優化放大器或激光器的設計。當設計需要更復雜的設置（如多個增益級、級間ASE濾波、脈沖放大和/或需要光譜平坦增益）時，確保最佳結果的可能性就會降低。

動態行為

與其他各種激光活性離子相比，稀土離子的上態壽命相當長。鐿的上態壽命為1ms，鉺的上態壽命略小于10ms。這些數值在一定程度上取決于光纖玻璃的成分。

因此，當將放大器放入一個系統中時，放大器增益會在泵浦源開啟后通過相當長的一段時間來積累。此外，信號注入后，放大器增益也不會立即達到飽和。

放大器增益與光纖中存儲的大量激發能量有關。這可用于脈沖放大。事實上，通常只需一個脈沖就能提取其中的大部分能量。這發生在脈沖能量高于給定飽和能量的情況下，有時甚至高達數十毫焦。在脈沖放大過程中，增益會急劇下降，從而扭曲時間脈沖的形狀。

例如，在圖3中，同一根摻鐿單模光纖被泵浦1.5ms，然后注入高斯5μJ信號脈沖（1030nm）。由于輸出脈沖能量為96μJ，遠高于飽和能量，因此系統出現了強烈的脈沖失真。

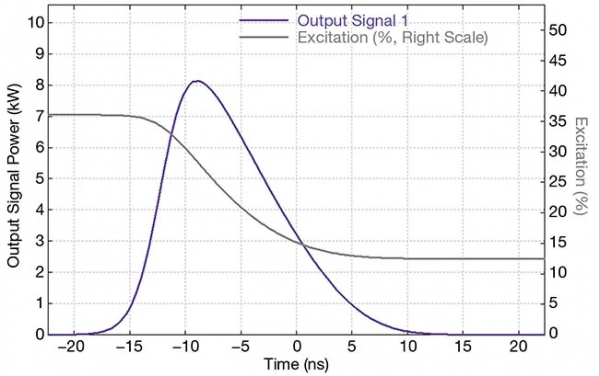

圖3. 放大器的信號輸出脈沖。輸入脈沖為高斯脈沖，以t=0為中心。當輸出脈沖能量超過飽和能量時，系統會出現強烈的脈沖失真。（RP Photonics供圖）

在這個序列中，值得一提的是功率放大系數與平均激發成指數關系，因此在脈沖期間會顯著下降。圖4顯示了脈沖放大前后放大器的狀態。事實上，鐿激發急劇下降，這也導致了泵浦吸收的突然增加和脈沖后泵浦功率更快的下降。在此之后，泵浦源需要1ms的時間才能恢復到良好的泵浦狀態。此外，信號再吸收也會阻礙能量的完全提??；脈沖波長越長，這種影響越弱。

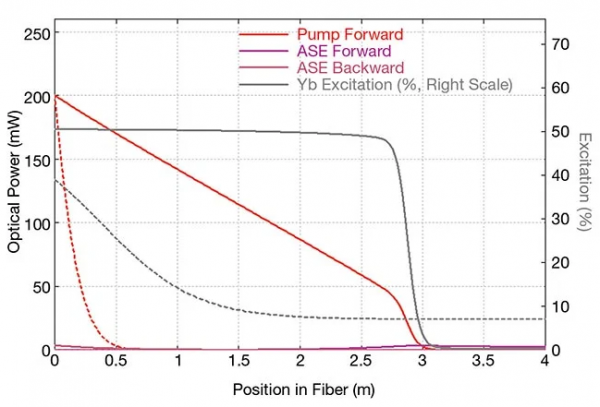

圖4. 脈沖放大前后光纖放大器的狀態。鐿（Yb）激發下降導致泵浦吸收突然增加，或脈沖后泵浦功率下降更快。（RP Photonics供圖）

該系統假定輸入脈沖持續時間為10ns，峰值輸出功率為8.1kW。這種功率水平會導致一定程度的光學光譜非線性拓寬。在皮秒甚至飛秒脈沖情況下，非線性限制會大大增加。

光纖成分

稀土摻雜光纖的不同化學成分會影響其性能。例如，稀土離子的摻雜密度、隨波長變化的躍遷截面等特性，以及其聚集和性能降低的趨勢，都與此有關，可通過光譜測量來揭示。此外，化學成分會影響摻鐿光纖的光衰減趨勢，從而導致光纖性能逐漸下降。

大多數稀土摻雜光纖的成分是基于熔融二氧化硅和各種添加劑。這些添加劑可能包括鍺（可用于增加折射率控制）、鐿、鉺、釹（Nd）和/或氚的稀土離子；以及其他離子，如鋁（添加鋁可提高稀土材料的溶解度）。

在某些情況下，會同時使用兩種不同的稀土離子組合。最常見的例子涉及鐿離子和鉺離子。鉺離子作為激光活性離子，而摻雜密度更高的鐿離子則確保泵浦輻射的有效吸收。只要光纖成分得到優化，鐿離子就能有效地將其激發能量轉移到鉺離子上。由于聚類和信號重吸收問題，僅使用較高密度的鉺無法達到最佳效果。

其他應用則需要使用非硅玻璃。例如，由于重金屬氟化物玻璃具有較低的聲子能量，因此可以延長某些稀土離子激發態的壽命。這種光纖可以使用不同的放大器或激光躍遷，而硅基玻璃中的快速非輻射衰減過程（涉及多聲子發射）會完全繞過這些放大器或激光躍遷。如今，氟化物玻璃僅限于少數幾種小眾應用，如上轉換激光器和中紅外放大器，因?yàn)樗鼈兊闹圃斐杀靖甙海瑱C(jī)械強度遠不如石英玻璃，因此更難處理——如切割和焊接。

模式面積

尤其是在用于強光脈沖的放大器中，光纖的非線性往往是限制性能的關鍵因素。在某種程度上，增加有效模式面積可以緩解這一瓶頸。雖然增加光纖纖芯直徑很容易，但大多數用戶通常必須確保光纖保持單模性能，以輕松保持高輸出光束質量。

在這些問題上需要考慮一些權衡：例如，降低光纖的折射率對比度或數值孔徑（NA）是增加模式面積的直接方法。但這種做法會降低光導性能，最終使光纖對微觀和宏觀彎曲損耗以及制造缺陷過于敏感。對于稀土摻雜光纖來說，這一挑戰甚至比無源光纖更大，因?yàn)檫@些光纖的纖芯往往會出現更大的折射率波動。

實現大模式面積的其他方法包括與光子晶體光纖有關的方法，與其他類型的光纖相比，這些方法可以更有效地緩解模式面積與光導魯棒性之間的權衡。

不過，大的模式面積自然意味著較弱的導光性能。由于衍射效應較弱，必須由基于光纖設計的相應弱聚焦效應進行補償，因此通過平衡這兩種微弱的抵消效應而形成的模式自然會對額外的、通常是不理想的影響（如彎曲）非常敏感。

雙包層和三包層光纖

泵浦光的注入為高功率激光器和放大器帶來了另一系列挑戰。由于從物理上不可能將光束質量較差的泵浦光（例如來自二極管棒的泵浦光）有效地注入單?；蛏倌９饫w纖芯，因此需要采用雙包層光纖設計。在這種情況下，大部分泵浦光被注入直徑比纖芯大得多的泵浦包層。這種泵浦包層的NA值也大得多。因此，它可以支持多種引導模式，甚至適用于光束質量較差的泵浦源。

簡單的雙包層設計是徑向?qū)ΨQ的，在圓形泵浦包層內有一個圓形芯。遺憾的是，這種結構的泵浦包層模式大部分泵浦吸收率較低，因?yàn)樗c纖芯的空間重疊很小。常見的補救辦法是降低對稱性，例如使用D形或八角形泵浦包層。此外，用戶還可以對光纖進行一定程度的可控彎曲，從而引入模式混合。

雙包層光纖設計通常采用聚合物涂層作為泵浦包層的外部邊界。這種光纖制造簡單，折射率對比度高，因此泵浦包層的NA值很高。然而，將聚合物暴露在高泵浦強度和高溫下會產生問題。三層包層設計，即在泵浦包層周圍增加一層玻璃包層來限制光線，聚合物涂層不再發揮任何光學功能，是極端工作條件下的首選設計。三包層方法還允許設計人員實現更小的泵浦包層。在某些應用中，較低的泵包層與纖芯面積比有利于提高系統性能。

最常見的是采用標準125μm泵包層直徑的雙包層設計。這會導致相對較大的面積比，通常為100，這對性能有重要影響。

圖5顯示的是相同的摻鐿光纖，纖芯中的鐿濃度相同，但現在纖芯周圍是125μm的泵浦包層。我們?cè)?75nm波長處使用20W的泵浦功率，并向后移動。現在，需要30米的光纖才能獲得合理有效的泵浦吸收。由于泵浦吸收的飽和度較低，因此光纖長度的增加遠遠小于面積比的預期。雖然泵浦功率很低，但輸入端附近的鐿激發卻更高。由于信號與纖芯中的鐿耦合更為強烈，因此信號功率與鐿激發程度更為相關。ASE也是如此，它在前2米處的摻鐿激發較低。

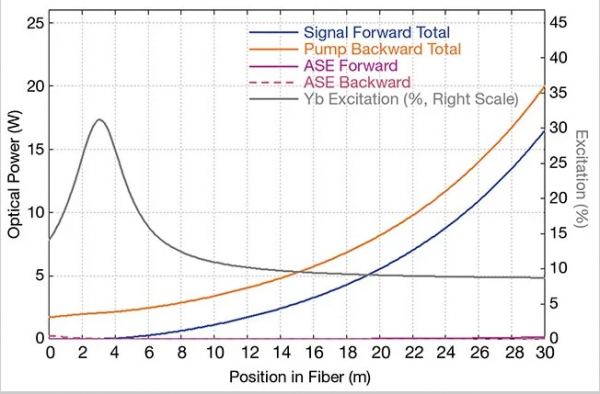

圖5. 后向泵浦（橙色）雙包層（125μm）光纖中的功率和鐿（Yb）激發。雙包層設計產生了相對較大的面積比，這對系統性能有重要影響。（RP Photonics供圖）

例如，為了支持波長為940nm的泵浦，就需要更長的光纖，單靠更大的纖芯是不夠的，還需要更高的摻鐿密度。光纖中的摻鐿量越多，對1030nm信號波長的重吸收也就相應越強。這樣，最大有效增益就會轉移到更長的波長。出于這個原因，摻鐿雙包層光纖通常用于較長波長區域的放大，但不幸的是，這會增加量子缺陷。盡管如此，功率轉換效率仍可輕松超過 80%。

光纖表征

對于稀土摻雜光纖和特種光纖，制造商最好能說明所有相關參數，因?yàn)檫@些信息使得光纖的性能可以預測。通過仿真軟件，用戶就可以在購買元件之前完成放大器和激光器的設計。經驗豐富的系統設計人員和最終用戶都知道，根據實驗室實驗來分析和解決各種問題可能會非常繁瑣、耗時且耗資巨大，因?yàn)槲茨苓_(dá)到預期性能通常并不表明潛在問題及其解決方案。

雖然光纖的波導參數通常是眾所周知的，但光譜細節卻不那么容易確定。尤其是在較為復雜的情況下，如離子間的能量傳遞或激發態吸收等。某些重要的量無法直接測量，但可以使用模擬模型將光譜參數與可用數據進行擬合。

因此，如果制造商投資于全面的光纖表征，他們就可以銷售性能可預測的光纖。這使客戶無需經過許多優化步驟即可獲得成功。

對于相對標準的光纖，例如摻雜鐿、鉺或釹離子的光纖，供應商通常會提供相對全面可靠的光譜數據，至少在使用常見的泵浦和放大躍遷時這么做。然而，對于更特殊的光纖和用例，用戶通常必須自己測量某些光纖參數，或接受更多的反復試驗，直到實現優化的器件設計。

結語

在稀土摻雜光纖問世40年后，人們對其原理有了全面的了解。這對它們的持續廣泛應用至關重要，因?yàn)樯钊氲亩ㄐ院投坷斫鈱?duì)光纖放大器和激光器的高效開發至關重要。由于強泵浦和增益飽和、信號重吸收和ASE等帶來的復雜性，基于簡單圖片的純粹直覺往往會失敗。在許多情況下，利用從制造商那兒獲得的光纖數據和合適的模擬軟件，設計人員和用戶可以可靠地預測稀土摻雜光纖的性能，從而避免購買和測試最終可能無法產生令人滿意結果的光纖。
