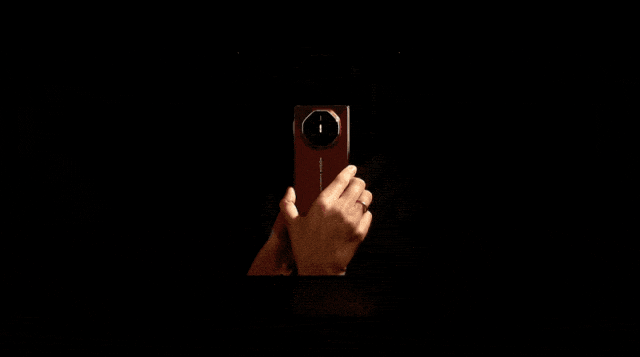

9月10日,華為“見非凡”品牌盛典及鴻蒙智行新品發布會舉行,全球首款量產的三折疊屏手機Mate XT非凡大師震撼上市,瞬間成為各大熱搜焦點。截至目前,華為三折疊手機全渠道預訂單已突破450萬臺。
除了鉸鏈設計、玻璃材料抗壓性等三折疊屏手機技術熱點備受熱議之外,關于三折疊柔性屏的討論也在增多。
最早誕生于2018年年底的“折疊柔性屏”其實不算什么“新鮮玩意”,激光技術在這一領域的應用也早已有之,且日漸成熟。據筆者了解,激光行業多家企業在該領域深耕多年,例如:
大族激光在OLED方面能提供激光切割、激光修復、激光剝離和自動畫面檢查四類解決方案。在2018年便自主研發出國內首臺柔性O(shè)LED激光切割設備,還開發了G6代激光剝離設備,主工作平臺尺寸可媲美國外同等激光剝離設備,為目前面板行業國產設備中規模最大的,其技術水平已達到國際領先水平;
華工科技也在2018年便開發出了全面屏的全自動切割設備,還將逐步推出OLED核心制程中的剝離設備和退火原型機;
勁拓股份生產的激光打標機用于PCB、FPC板材上的二維碼雕刻,以及激光分板機用于PCB、FPC材料的激光切割與精密切割;
愛司凱可實現亞微米級別高精度激光切割,自主研發的激光技術可以應用于柔性電路制作。
此外,科韻激光、大族半導體、邁為技術前不久中標了京東方重慶第6代AMOLED(柔性)生產線項目……
從帶動行業發展的角度來看,華為三折疊柔性屏手機的熱賣,或可讓激光行業分得一杯羮。
折疊屏手機市場潛力巨大
柔性屏,又稱為柔性O(shè)LED,或柔性有機發光二極管顯示屏,是一種新型的顯示技術。具有彎曲性、輕薄便攜、高防護性、低功耗、定制性強的特點。
2019年,柔宇科技率先發布全球首款可折疊柔性屏手機——FlexPai,經過近五年的發展,華為、小米、OPPO等公司相繼發布折疊屏手機。
近些年,全球手機市場表現平淡,而折疊屏手機卻異軍突起,成為目前手機市場里唯一保持上升趨勢的細分市場。據Counterpoint此前預測,全球折疊屏手機出貨量將從2021年的910萬臺增至2027年的超過1億臺,CAGR高達49%。其中,在終端消費復蘇疊加各大終端品牌的積極推動下,中國市場已成長為折疊屏手機最大的單體市場。
折疊屏手機目前處于從1到N的爆發增長期,市場空間廣闊。根據CINNOResearch數據顯示,2024年第二季度中國市場折疊屏手機銷量達262萬部,環比增長11%,同比增長125%,已連續第四個季度保特三位數同比增長幅度。其中華為的市場份額為41.7%;vivo、榮耀、OPPO、三星分為以23.1%、20.9%、8.4%、3%的份額分列二至五位。得益于在高端市場的強勁表現,折疊屏手機滲透率增長迅速,高端市場份額持續提升,市場潛力巨大。
未來,隨著柔性折疊屏技術的不斷成熟和應用場景的不斷拓展,柔性折疊屏市場將保持快速增長的趨勢。而超快激光、激光微納加工等技術的發展,也將為柔性折疊屏的制造帶來新的突破,進一步提高產品的性能和質量——這將為激光技術在柔性折疊屏上的應用打開更為廣闊的市場空間。
激光技術在折疊柔性屏上有什么應用?
在折疊柔性屏的制備流程中,激光設備扮演著十分重要的角色。按照OLED制成分類,AMOLED制成可以分為前端BP (背板端) 、中端EL (蒸鍍端) 、后端MODULE (模組端)三段。激光設備在三端均有廣泛應用:BP端主要應用于激光退火;EL端主要應用于激光切割、LLO激光玻璃、FFM激光檢測等;MODULE端主要應用于柔性面板模組的激光切割和倒角。
下面詳細介紹幾種主要應用技術:
☆激光剝離:激光剝離是將柔性PI基底和玻璃背板剝離的關鍵工序,能有效提高面板制造良率。隨著柔性折疊屏材料的不斷發展,或會出現新的基底材料和背板材料,激光剝離技術將不斷適應這些新材料的特性,通過調整激光的波長、能量等參數,實現與新材料的良好適配,減少剝離過程中的誤差和缺陷,提高生產效率和產品質量。
☆激光切割:激光切割是采用非接觸式高精密加工方式,適用于薄玻璃及超薄玻璃加工,具備可實現異形切割,具有切割邊緣崩邊小、精度高等優點,且大幅提高了工件良率及加工效率。而柔性折疊屏中可能會涉及到多種材料的組合,如玻璃、塑料、金屬等。激光切割技術對不同材料的切割適應性,能夠在同一工藝過程中對多種材料進行高效、精準的切割,減少生產工序和成本。此外,在切割微小的電路線條、精細的圖案等方面,激光切割技術將發揮更大的優勢,為柔性折疊屏的設計提供更多的可能性。比如,對于折疊屏中的鉸鏈結構件,可能需要同時切割金屬和塑料等不同材料,激光切割技術可以實現這一需求。
☆激光退火:激光退火可以將已淀積在玻璃上的a-Si薄膜通過準分子激光束退火轉化為p-Si薄膜,即由非晶硅層轉換為多晶硅,提高屏幕的分辨率、亮度、對比度等性能。隨著技術的發展,激光退火技術將能夠更精確地控制多晶硅的結晶過程,進一步提高屏幕的性能。例如,通過優化激光的能量分布、掃描速度等參數,實現多晶硅晶粒的均勻生長,減少晶界缺陷,提高屏幕的顯示質量。
☆激光打標:激光打標技術用于在柔性折疊屏上進行標識和編碼,以便追溯和管理。此外,隨著消費者對個性化產品的需求不斷增加,激光打標技術可以在柔性折疊屏上實現個性化的圖案、文字等標識,滿足消費者的個性化定制需求。
激光技術在柔性折疊屏應用上的挑戰與機遇
激光技術在柔性折疊屏上所遇到的挑戰基本都是由柔性折疊屏的特性決定的。
柔性折疊屏涉及多種材料,如柔性基底材料(如聚酰亞胺等)、金屬電極材料、半導體材料等,這些材料對激光的吸收特性各不相同。激光加工過程中會產生熱量,而柔性折疊屏的材料對熱較為敏感。如何降低激光對材料的熱影響便成了一大挑戰。如果激光能量過高或加工時間過長,可能會導致材料發生熱損傷,如變形、變色、性能下降等。在應用激光技術時,需要根據不同材料的特性選擇合適的激光波長、能量和功率,以確保激光能夠有效地作用于材料,達到預期的加工效果。
柔性折疊屏的結構復雜,且對精度要求極高,在切割過程中需要確保激光能夠精確地沿著預設的軌跡進行切割,避免出現偏差。隨著折疊屏的設計越來越復雜,對激光切割的精度挑戰也越來越大。此外,激光剝離的高度均勻性,以及激光退火過程中如何精確控制激光的能量、脈沖寬度、掃描速度等參數確保多晶硅的結晶過程穩定且均勻等等也是技術難點之一。
這些都對激光技術的參數控制和加工工藝提出了更高的要求與挑戰。
另外,為了滿足柔性折疊屏的加工要求,需要使用高性能的激光設備,如高功率、高脈沖重復頻率、超短脈沖的激光器,以及高精度的光學器件、運動控制系統等。這些設備的研發和生產成本較高,導致整個激光加工系統的價格昂貴,增加了柔性折疊屏的生產制造成本。再加上設備的維護和運行成本,這對于一些中小型企業來說,購買和使用這些設備可能存在較大的經濟壓力。
但激光是高精密加工的絕對王者,盡管在柔性折疊屏加工領域面臨化學蝕刻、機械切割、納米壓印、噴墨打印等技術的競爭,但現階段,激光技術仍然是柔性折疊屏加工的最佳選擇。
以上挑戰也蘊藏著很多激光行業的發展機遇。巨大的柔性折疊屏未來應用市場促使激光行業加快提升加工工藝、優化產品性能、與其它工藝協同配合發展的步伐。
激光技術在柔性折疊屏上的應用需要產業鏈上各個環節的企業共同參與和協同創新。從激光設備制造商、材料供應商、屏幕制造商到終端產品廠商,需要建立緊密的合作關系,共同推動技術的發展和應用。
隨著激光技術在柔性折疊屏上的應用不斷成熟,能夠為市場提供更高質量、更具創新性的柔性折疊屏產品,滿足消費者對智能終端設備的多樣化需求。這將進一步推動柔性折疊屏市場的增長,為相關企業帶來更多的商業機會。例如,可折疊手機、平板電腦、智能家居、汽車顯示、可穿戴設備等市場的快速發展,都離不開激光技術在柔性折疊屏生產中的應用。
結語
根據IDC以及TrendForce披露的數據,折疊屏手機出貨量長期保持較高增速,且滲透率有望持續提升,預計2028年滲透率達到4.8%。伴隨著華為三折屏專利等技術上的逐漸迭代更新,折疊終端有望打開更大市場空間。中國廠商在全球柔性O(shè)LED市場的競爭力也將持續增強。
這自然也會為激光行業帶來巨大的應用市場。如果再拓寬眼界與思路仔細想想,激光技術其實不僅可以應用于柔性折疊屏的生產制造,還可以為新興的顯示產品提供技術支持。例如,可折疊激光電視、柔性顯示壁畫等產品的出現,為激光技術在顯示領域的應用拓展了新的方向。除此之外,激光技術在柔性折疊屏上的應用經驗和技術積累,還可以延伸到其他相關產業,如柔性太陽能電池、柔性傳感器等。這將為這些產業的發展提供新的思路和技術手段,推動相關領域的技術進步和產業升級。
