破局!韻騰激光FPC切割機指向未來加工潮流

激光制造網 來源:FPCworld2024-12-30 我要評論(0 )

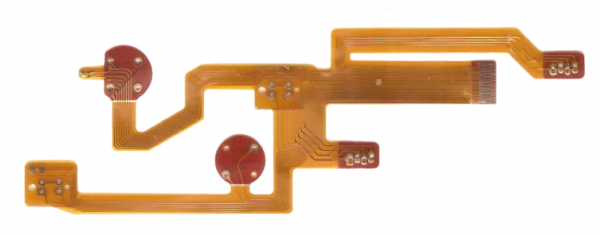

柔性線路板(FPC)以其重量輕、配線密度高、厚度薄等特點,被廣泛應用于電子產品中。隨著激光技術的發展,使用紫外激光切割FPC逐漸取代傳統的模切。紫外激光切割屬于無...

柔性線路板(FPC)以其重量輕、配線密度高、厚度薄等特點,被廣泛應用于電子產品中。隨著激光技術的發展,使用紫外激光切割FPC逐漸取代傳統的模切。紫外激光切割屬于無接觸加工,無需價格昂貴的模具,生產成本大大降低,聚焦后的光斑可僅有十幾微米,能夠滿足高精度切割的加工需求,這一優勢正迎合電路設計精密化的發展趨勢,是FPC切割的理想工具。

紫外激光技術在應用市場上不斷突破,作為激光廠商而言,也必須要跟上時代的腳步,積極備戰,應對即將到來的機遇,韻騰激光根據自身產品的需求,瞄準PCB領域的加工,其優異的加工質量、加工效率很快進入FPC軟板加工工藝流程中,并迅速成為新寵。

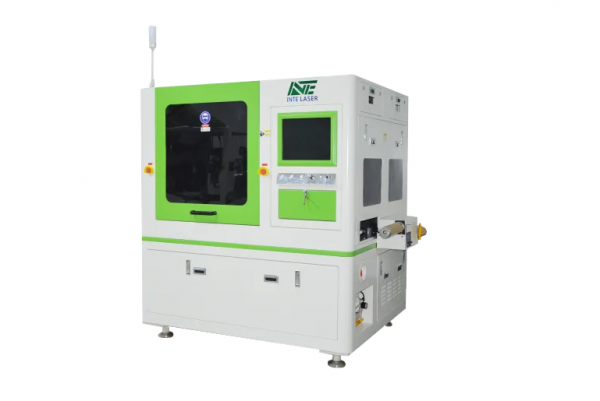

FPC皮秒紫外雙頭全自動激光切割機


韻騰激光FPC皮秒紫外雙頭全自動激光切割機,適合多種苛求微細精密、敏感無損、干凈平齊的應用,以“超快 冷加工”為特色,適用于覆蓋膜(CVL)、柔性板(FPC)、軟硬結合板(RF)和薄多層板的切割成形,以及開窗盒揭蓋;可擴展用于切割各種基材,5G LCP天線,線路圖激光蝕刻等工藝。


機器主要加工優勢:

1、皮秒紫外355波長冷加工,激光切割實現無炭化;

2、雙頭加工,切割效率大幅度提升;

3、全自動加工,可現實卷對卷,卷對片的工藝,零上下料時間,題升加工效率;

4、根據圖形自動加工,無人看守,節省人工和開模成本;

5、可以自動調整漲縮,改善了模具無法調整的功能;

6、尤其適用于高質量要求的激光切割。

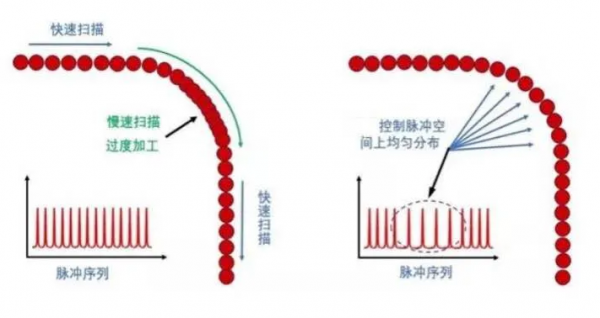

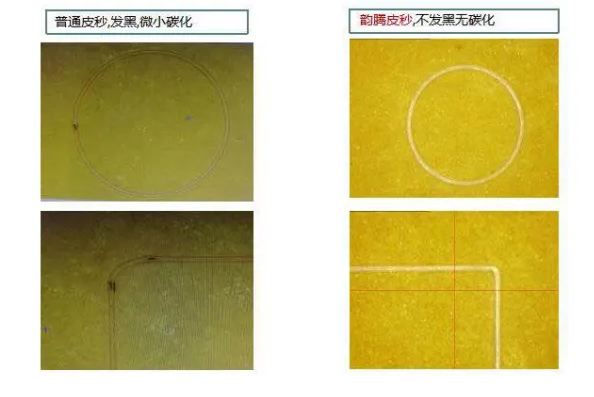

形狀鏈接點激光加工效果對比:


脈沖同步輸出,線條均勻,無碳化

技術參數:

鐳射類型 韻騰皮秒鐳射(355nm)

鐳射光束 2

最大加工幅面 250mmx500mmx2(可定制)

振鏡掃描范圍 50mmx50mm

加工效率 約8000平米/月

切割精度 ±0.02mm

機器尺寸(L×W×H) 2350×1450×1900mm(含收料盒)

機器功率 機臺≤2.5 KW,冷水機≤1.5 KW,抽風機≤4KW

安全保護 1.急停開關 2.安全門裝置


韻騰激光表示,公司始終以科技先行,不斷追求技術創新為理念默默耕耘于激光設備行業,未來將更加專業的為客戶提供優質的服務,期待與您的精誠合作!
