超快激光器

多光子打孔完好釋放石英樣品中的內含物

激光制造網通訊員 來源:未知2011-01-10 我要評論(0 )

由于琥珀中往往具有保存完好的內含物(如昆蟲等),因此這種材料對于古生物學者而言是無價之寶。同樣,某些石英樣品中也包含有機內含物,例如石油填充的液泡,這可以為...

由于琥珀中往往具有保存完好的內含物(如昆蟲等),因此這種材料對于古生物學者而言是無價之寶。同樣,某些石英樣品中也包含有機內含物,例如石油填充的液泡,這可以為地質學家了解古代碳氫化合物流體的構成提供重要信息。

目前,澳大利亞CSIRO石油公司以及MQPhotonics研究中心、奧地利Femtolasers Produktions以及德國Laser Zentrum Hannover的科學家們提出了一種方案——利用超快激光燒蝕技術在石英樣品上打孔,以提取樣品中的單個內含物,并且不改變內含物中石油的性質,從而能讓地質學家研究保存完整的、最原始的石油特征。[1]

保持樣品的多樣性

CSIRO石油公司有機地質化學研究小組負責人Herbert Volk解釋道:“石英是構成沙子的最常見材料,許多石油儲源是多孔的沙巖。流體可以在缺陷愈合的過程中被這些沙粒捕獲。”單片石英可以包括不同的流體內含物,每種內含物具有不同的分子以及/或同位素構成,這與其各自的地質演變環境有關。

現有的提取碳氫樣品的技術包括:對石英樣品進行機械碾壓或者熱燒爆,然后通過加熱或者溶劑的方法提取流體,最后利用氣相色譜-質譜聯用儀(GC-MS)對流體進行分析。盡管這些技術能夠提供詳盡的分子數據,但樣品是大批量采集的,因此會導致不同內含物的個體數據的丟失。

之前人們也曾經嘗試?yán)眉す猓ɡ鏽eodymium:YAG以及erbium:YAG激光器)提取流體,但結果往往是激光與流體相互作用、而不是與流體周圍的石英相互作用,因此整個過程較難控制。

最近,研究人員又發現了新的提取技術:用Femtolasers公司的高能超快激光振蕩器取代YAG激光器。該激光器可輸出50fs的脈沖,中心波長800nm,帶寬50nm。附帶的GC-MS采用20X、數值孔徑0.4的顯微物鏡將光束聚焦到樣品上。焦點處的峰值光強高于1014 W/cm2,這將引起石英中的多光子吸收,并引發干凈的非熱效應打孔。

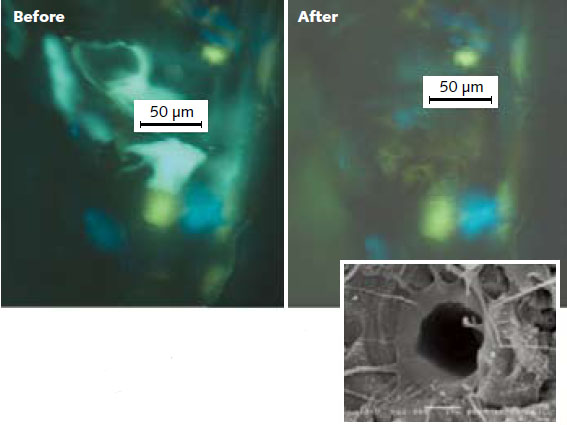

圖1:采用超快激光燒蝕技術可以釋放石英樣品中內含物中捕獲的石油(左圖為燒蝕前,右圖為燒蝕后)。掃描電子顯微圖像(下圖)顯示了激光在石英樣品上打的孔。

選用振蕩器

采用超快振蕩器而不是放大器能夠降低成本。此外,由于石英樣品中的多光子打孔在略高于燒蝕閾值時處于最佳工作狀態,因此如果采用超快放大器,需要對入射光進行高倍衰減。Femtolasers振蕩器中集成有多通Herriott單元,這可以同時降低重復頻率、并將單脈沖能量提升到所需水平。

Volk解釋說:“蒸發的碳氫化物首先被低溫阱采集。低溫阱由流經激光室的氦氣流構成,流速為100mL/min。”隨后,碳氫化物從第一個低溫阱中被釋放,在第二個具有逐步減小的氦氣流的低溫阱中重新匯聚,最后在進行MS探測之前,在GC柱上分離出來。

實驗中,重復頻率11MHz、160nJ的脈沖聚焦到石英晶體上,目標是直徑50µm(圖1)的內含物。激光在石英上打出直徑2µm的孔,直達內含物(實驗中首先以直徑10µm的內含物作為目標,但并沒有獲得足夠的石油以產生清晰的GC-MS信號)。GC-MS分析顯示了大量的中低分子量碳氫化合物,該分布特征與整批碾壓技術獲得的結果相同。實驗中并沒有探測到烯烴以及酮的存在。它們只會在較高的燒蝕溫度下獲得,這表明打孔過程是“冷”(多光子)打孔而非“熱”(熱燒蝕)打孔。

 Volk認為:“我們的飛秒激光方法的優點在于可以分析單個內含物的特性。采用傳統的Nd:YAG激光系統以及整批碾壓的方式不可能做到這一點。但是該方法的缺點在于從單個內含物中釋放出來的石油量很小,因此這對常規GC-MS儀器的探測極限而言是個挑戰。我們希望進一步改善該系統,從而將激光室與GC-MS設備之間的化合物損耗減到最小”。

Volk還提到瑞典SP技術研究所的Sandra Siljeström及其同事建議的采用飛行時間二級質譜儀探測生物標記,這可以提高系統的靈敏度。[2]他說:“我們將就此展開合作”。

參考文獻

1. H. Volk et al., Org. Geochem. (2009), doi:10.1016/j.orggeochem.2009.05.006 (in press).

2. S. Siljeström et al., Organic Geochem. 40, p. 135 (2009)
