DPJ端式接頭

星之球科技 來源:山東東方數控機床部件制2011-08-12 我要評論(0 )

DPJ端式接頭 DPJ端式接頭 采用優質鋅合金壓鑄、金加工而成,表面一般采用鍍鋅、鍍硬鉻處理,特殊場所按要求表面處理,產品外型美觀、結構緊密、無氣孔、強度高,與軟管...

DPJ端式接頭

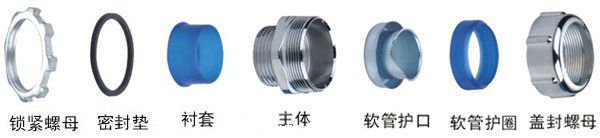

DPJ端式接頭 采用優質鋅合金壓鑄、金加工而成,表面一般采用鍍鋅、鍍硬鉻處理,特殊場所按要求表面處理,產品外型美觀、結構緊密、無氣孔、強度高,與軟管、鋼管連接,有密封性好,防震、防腐、防水、防塵等優點。規格大小,可按設備、箱體、鋼管、軟管口徑、螺紋任意變動。一端連接軟管(鋼管),一端外螺紋連接開關箱、電機、橋架等。訂貨請注明軟管規格及螺紋尺寸,例:DPJ 15-G1/2”,一端Φ15軟管,另一端G1/2”外螺紋。



規格標注

英制螺紋厚鋼螺紋

薄鋼螺紋



公制螺紋

德制

公制

英制

φ6



G1/4″

C13

M14×1.5

PG7

φ8

5/16″

G3/8″

C15

M16×1.5

PG9

φ10

1/4″

G3/8″

C15

M16×1.5

PG9

φ12(13)

3/8″

G3/8″

C19

M20×1.5

PG11/PG13.5

φ15(16)

1/2″

G1/2″

C19

M20×1.5/M24×1.5

PG1.35/PG16

φ20(19)

3/4″

G3/4″

C25

M27×2/M30×2

PG21

φ25

1″

G1″

C31

M33×2/M36×2

PG29

φ32

1/1/4″

G1/1/4″

C39

M42×2/M48×2

PG29

φ38(40)

1/1/2″

G1/1/2″

C51

M48×2/M60×2

PG36/PG42

φ51(50)

2″

G2″

C63

M60×2/M72×2

PG48

φ64(70)

2/1/2″

G2/1/2″

C75

M76×2



φ75(80)

3″

G3″



M88×2



φ100

4″

G4″



M114×2



φ125

5″

G5″



M140×2



φ150

6″

G6″



M164×2
