通過與讀入DSP內存的固件數據(圖4)對比可知，圖中的“0xC2 0x47 ...”及后續數據才是真正的固件數據。因此，導致DSP模擬EEPROM通信失敗的原因是從起始數據至固件數據間的I2C通信(后文將稱其為握手通信)。使用DS6104的水平時基微調功能將圖中波形展開之后，便可更清楚地看到握手通信過程(圖5)，其描述如下：讀地址“0x50”，無數據返回;讀地址“0x51”，返回“0xAD”;寫地址“0x51”，寫兩個字節“0x00”。

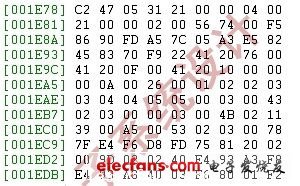

　　圖4：讀入DSP內存的68013A固件程序數據(部分)。

　　至此，問題得以簡化為：怎樣在DSP中模擬這部分的握手通信?通過示波器獲取可視化握手通信數據以后，則模擬其通信過程僅需以下三步：設置DSP的I2C總線地址為“0x51”，與地址“0x50”不匹配則無返回;在DSP的I2C通信程序中，下載固件時先發送“0xAD”，滿足“0x51”地址上讀到的第一個數據為“0xAD”;DSP通過I2C下載固件時，可以接收“0x00”但不進行處理，保證握手通信的完整性。

　　如上所述，在DSP的I2C通信程序中包含此部分握手通信處理后，使用DSP模擬EEPROM與Cypress 68013A便可進行正常通信，并可成功地下載68013A固件。

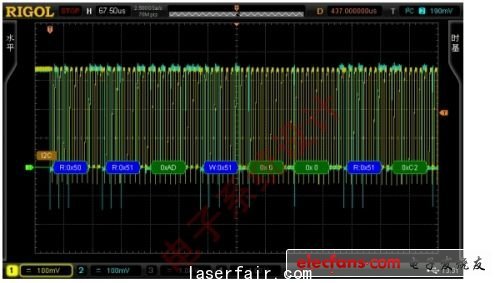

圖5：Cypress 68013A與EEPROM I2C通信數據頭展開。

　　Cypress 68013A支持直接在固件中修改配置字(如圖6所示，地址7)，從而可在固件下載完畢后配置啟動類型。

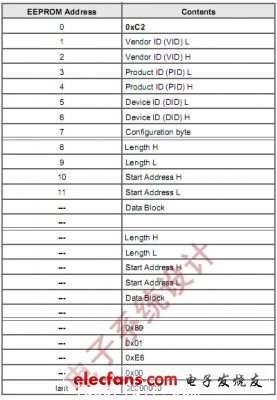

　　圖6：Cypress 68013A 'C2 Load'格式。

　　我們按照圖7所示的Cypress文檔提供的寄存器配置格式，配置固件為啟動時斷開USB連接，并將I2C時鐘設置為400KHz(將地址7數據修改為“0x41”)。

　　圖7：Cypress 68013A固件配置字格式。

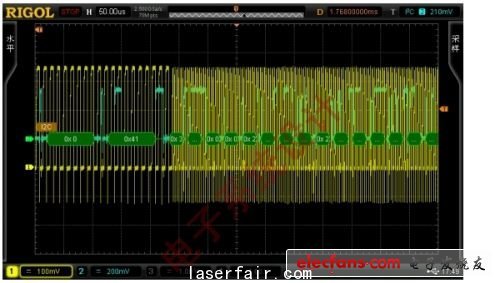

　　同樣，在下載固件時可以通過使用DS6104來監測I2C的通信數據，并且可以明顯看到時鐘頻率的變化，如圖8所示。

　　圖8：固件配置字為“0x41”時的I2C通信數據頻率變化。

　　至此，我們通過采用RIGOL推出的DS6104數字示波器，以可視化的方式實現了DSP模擬EEPROM與Cypress 68013A通信和下載固件的功能。同時，在固件下載過程中，我們觀測到在固件中配置的I2C通信頻率可即時生效。

　　在實際項目中，我們還使用I2C作為DSP與68013A間的常規通信通路。顯然，在后續調試中，DS6104數字示波器提供的串行總線觸發及解碼也將成為我們優先選擇的調試手段。

　　本文小結

　　I2C總線在嵌入式系統中得到了廣泛應用，在實際開發中不免碰到缺少文檔資料的情況，此時，如本文所述采用示波器調試則不失為一種快捷、有效的方法。

　　嵌入式系統中應用了越來越多的總線，其開發和調試難度也在相應提高。RIGOL推出的DS6000系列示波器以其領先的指標、創新的技術及提供的多種總線觸發及解碼套件，可有效降低嵌入式總線調試難度，并極大提高調試效率。
