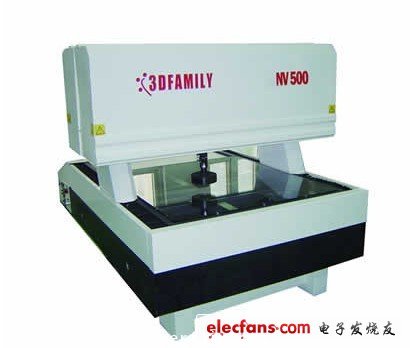

目前市面上有一種既帶數顯屏又接計算機的過渡性產品。從嚴格意義來說，這種僅把電腦用作瞄準工具的設備不是影像測量儀，只能叫做“影像式測量投影儀”或“影像對位式投影儀”。換句話說：影像測量儀是依托于計算機屏幕測量技術和強大的空間幾何運算軟件而存在的。影像測量儀又分全自動影像測量儀(又名CNC影像儀)與手動影像測量儀兩種，比如智泰的NV和VMC系列就是全自動影像測量儀，另外手動比如：VMS,VML,VME,VMP,VMH,它們之間的區別主要表現在如下幾個方面：

　　vmc影像儀測量的功能

　　手搖影像測量儀在測量點A、B兩點之間距離的操作是：先搖X、Y方向手柄走位對準A點，然后鎖定平臺、改手操作電腦并點擊鼠標確定;再打開平臺，手搖到B點，重復以上動作確定B點。每次點擊鼠標是要將該點的光學尺位移數值讀入計算機，當所有點的數值都被讀入后才能進行計算功能的操作。這種初級設備就象一個技術的“積木拼盤”，一切功能與操作都是分離進行的;一會搖手柄、一會點鼠標;手搖時還需注意均勻且輕而慢、不能回旋;一般，一位熟練操作員進行一個簡單的距離測量大概需要數分鐘?！　?shù)字化影像測量儀則不同，它建立在微米級精確數控的硬件與人性化操作軟件的基礎上，將各種功能徹底集成，從而成為一臺真正義上的現代精密儀器。具備無級變速、柔和運動、研潤企業生產點哪走哪、電子鎖定、同步讀數等基本能力;鼠標移動找到你所想要測定的A、B兩點后，電腦就已幫你計算測量出結果，并顯示圖形供校驗，圖影同步，即使是初學者測量兩點之間距離也只需數秒鐘?！?/p>

適用范圍：　　機械、電子、航空航天、模具、彈簧、齒輪、接線端子、電路板接點、五金塑膠、磁性材料、電子線路、元件、手表、小五金沖壓業、礦石業、及其它精密小五金行業?！　∨e一實例CNC：GM6050A超大行程三軸電動3D光學影像量測儀　　

應用領域： 模具、塑膠、電子、金屬加工、其它　　精度： 3μm　

　詳細描述　　

1、X軸取花崗石橫梁為基礎，確保機構不會變形及橫梁中間不會下垂?！?/p>

　2、X軸直線導軌取上置設計，符合導軌最佳受力原理，具有高精度及運行穩定的特點。　

　3、X軸花崗石背面獨特的采用厚鋼片鎖固,增強X軸的韌性，確保橫梁不會折斷?！?/p>

　4、Y軸獨特的硬體封閉環設計，在立柱底部采用鋼板連接，是橫梁、立柱構成一個整體，確保機構不會變形?！?/p>

　5、Y軸中間傳動，X軸的硬體閉環結構，確保運行時不會出現左右偏擺或甩尾的物理現象，精度得到提高?！?/p>

　6、Z軸采用交叉導軌，利用滾珠絲桿傳動，運行穩定，確保精度?！?/p>

　7、SEVENOCEAN影像測量軟件可自動編程，全自動檢測?！?/p>

　8、大地圖導航系統:改變測量過程中找點的煩惱!

　　代表產品

　　MUMA系列全鋁合金式光學影像測量儀

　　產品介紹

　　MUMA系列全鋁合金式光學影像測量儀是智泰集團多年來吸取客戶反饋建議研發設計，結合市場需求推出的新型便攜式光學測量儀。該設備在便攜性、微型性方面做出了很多突破，特別在電源方面采用電腦USB接口供電或電源轉換器兩種方案供選，采用顯微鏡村微調旋鈕，達到最佳測量效果。

　　產品特點

　　1、外形設計美觀，體積小。　

　2、模組化設計，方便維護?！?/p>

　3、獨創傳動結構，輕便靈活。　

　4、高集成化電路設計。　

　5、USB百萬像素相機+USB計數卡，方便使用筆記本。　

　6、使用OVM-MUMA軟件。

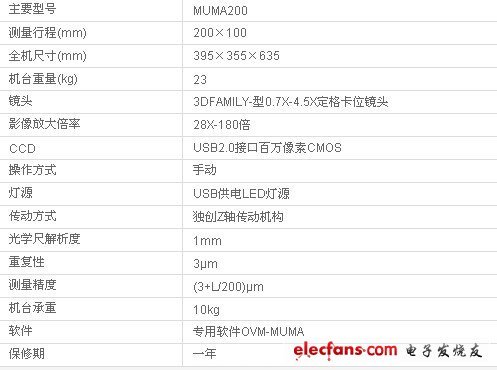

　　技術參數

　　應用領域

　　廣泛應用于手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
