摘要:

在較低的頻率下，可以相對輕松地檢查一個簡單的放大器是否穩定，而評估一個布局較為復雜的電路的穩定性（或是否缺乏穩定性）的難度會大得多。本文使用了一些常見的Pspice宏觀模型連同一些簡單的電路設計技巧來提高設計師的設計能力，確保其設計穩定并實用。

是什么原因?qū)е铝朔糯笃鞑环€(wěn)定？

在相關頻率下，當環路增益不轉變?yōu)檎答?，則閉環系統就是穩定的。環路增益是一個相量（這表示其同時有幅度和相位特征）；當環路從一個完全正常的負反饋?zhàn)兂烧答伜蟀l(fā)生的額外相移即是最常見的不穩定因素。環路增益的“相關”頻率，一般出現在環路增益大于或等于0dB的地方。
參看圖1所示的放大器電路，當環路遭到破壞，通過測量信號在環路中傳播一次所產生的相移，即可評估電路的穩定情況。下面的例子示意了一種測量方法，使用了仿真軟件，運算放大器宏觀模型，及Pspice推薦的理想元器件。

高速低噪音跨阻放大器（TIA）穩定性示例

以一個跨阻放大器（TIA）為例通過示意其穩定性來闡述我們下述的例子。TIA在工業領域和消費領域都有廣泛應用，比如LIDAR（激光探測及測距系統），、條形碼掃描器、工廠自動化等。設計師們遇到的挑戰是，在不會造成衰減和老化的情況下，如何最大化信噪比，以獲得足夠的速度/帶寬來傳遞所需的信號。圖1即采用了LMH6629放大器的示意，它是一個具有+10V/V最小穩定增益（COMP引腳連至電源）的超高速(GBWP= 4GHz)低噪音器件(0.69nV/RtHz)。LMH6629的補償(COMP)輸入可以連至VEE上，進一步把最小穩定增益降低到4V/V。

為了保證壓擺率和帶寬（小信號和大信號）的最大化，在這個例子里面，COMP引腳是接到VCC的?？色@得的帶寬跟放大器GBWP有直接的關系，與跨阻抗增益(RF)和光電二極管內的寄生電容成反比。對于給定的放大器需要一個反饋電阻(RF)，要確定這個反饋電阻有一個較為簡單的方法，如圖2的曲線所示，在使用了LMH6629的情況下，總等效輸入電流噪聲密度“ini”曲線是剛好與RF成反比的。在這個曲線里，“in”是LMH6629輸入噪音電流，“en”是LMH6629輸入噪音電壓，“k”是波爾茲曼常數，而“T”是用ºC表示的絕對溫度值。

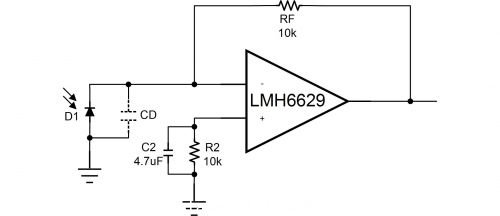

圖1: 跨阻抗放大器

由圖1圖2得證，對于LMH6629，RF設定為10k?確保了最小的總等效輸入電流噪音密度ini，由此也可以得到最高的信噪比（SNR）。RF任意的增加，都將降低可獲得的最大速度，但信噪比不會得到明顯改善。
是什么使得一個看起來很簡單的電路的穩定性分析變得如此復雜呢？主要原因是寄生元件的影響。圖1的電路，幾乎沒有跡象表明這個電路會是不穩定的，圖中所示的寄生元件“CD”是光電二極管固有的電容，可以按照光電二極管的位置和靈敏度來標定大小。R2是被用來消除LMH6629的輸入偏置電流產生的偏移誤差，同時C2消除了R2的噪音。

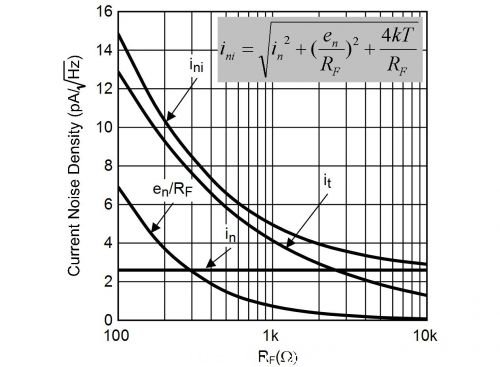

圖2: 總等效噪音密度和反饋電阻

假設一個額定光電二極管電容(CD)是10pF，圖1示意的電路的仿真響應如圖3所示，由此可以判斷出電路是不穩定的：其頻率響應曲線中大而尖的峰值即為證明。在頻域內，通過了解電路的相位裕度(PM)就可以確定電路的穩定性。為了方便仿真，將光電二極管的電路等效為一個電流源。

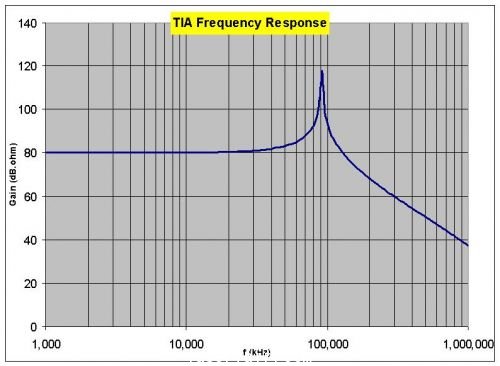

圖3: TIA頻率響應示意電路的不穩定性

對于一個有經驗的用戶來說，當使用一個相對大的反饋電阻RF而令系統不穩定時，即意味著需要查看反向運算放大器輸入的寄生電容，它即是振鳴和過沖的原因。在環路中，該現象可稱為“過位移”。反向輸入寄生電容由光電二極管電容和LMH6629輸入電容組成。LMH6629的更寬頻帶令問題進一步惡化，更低的總輸入電容，足以引起過位移。對于這種情況，最有效的補救方法是通過RF插入一個容量適當?shù)碾娙?CF)。

為了找到這一現象中低相位裕度的誘因，需要全面的筆頭分析，而基于此除了反復實驗，人們沒有太多的選擇。有一個更嚴密的辦法，這個辦法比起筆頭分析法要快得多，既不需要復雜的運算，也不會有計算錯誤的可能。具體地，即觀察電路在開環情況下的情況，從而了解環路增益及相位情況。通過為用戶提供了各種的理想元件，仿真為用戶帶來高效工作的可能。

在圖4的仿真電路中，環路已經從AC（此處與相位裕度有關）處被斷開，同時保持DC閉環，這樣即可建立操作點。在輸出的地方用一個大的串聯電感(L1)和一個大的并聯電容(C1)即可完成仿真。

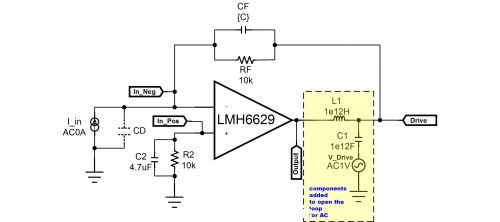

圖 4: 為了進行仿真，插入大 "L" 和 "C" 到AC處打開回路

驅動大電容(V_Drive)的交流源可以設定為1V，在器件輸出端，仿真響應如圖5的LG函數所示。在圖5中的~0º低相位裕度對應了在圖3中看到的過閉環頻率響應峰值。為了確保電路穩定性，對應的質量因數即相位裕度應該大于45º。

備注:
1 在開始頻率響應仿真前，請確保將輸入電流源（在光電二極管位置）設定為AC 0”
2 結果顯示需將CF設定為0pF
3 圖5中幅度用實線表示，相角用虛線表示
4 在相位裕度為0dB時，相位裕度對應“LG 函數”的相角

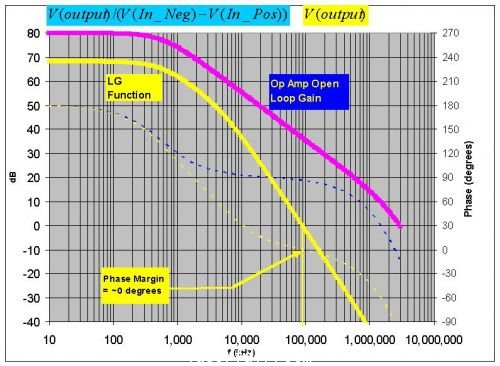

圖5:開環曲線表明相位裕度不充分

為了努力找到合適的補償電容值來改善相位裕度，如圖6所示，我們可以用不同的CF值（圖4電路）和LMH6629開環增益曲線一起繪出噪音增益曲線。噪音增益是V(Drive)/V(In_Neg)。請注意LG的仿真低頻值要大于0dB，因?yàn)長MH6629的宏觀模型包括了其差分輸入電阻。

大部分Pspice仿真器都允許使用圖6所示的“階躍參數”狀態，從而進行多級仿真并顯示疊加的結果。其它仿真器可能有特定指令來實現此類同步仿真功能。CF的最佳值是噪音增益函數的極點，此時頻率的截距是LMH6629的開放環路增益曲線。由圖6所示，在本例中，CF= 0.25pF。

The optimum CF value is one which places a pole on the Noise Gain function at the frequency where it intercepts the LMH6629’s Open Loop Gain plot.

大于0.25pF的更高CF值會帶來帶寬損害，相應的如果CF低于0.25pF，相位裕度又將不足。如果CF足夠高（本例中是7pF），噪音增益曲線可能在開環路曲線的截距低于20dB。20dB是LMH6629的最低穩定增益。這種情況電路可能會不再穩定或者放大器可能出現過頻尖響應峰值。因此，這里就存在著一個穩定范圍和最優值。

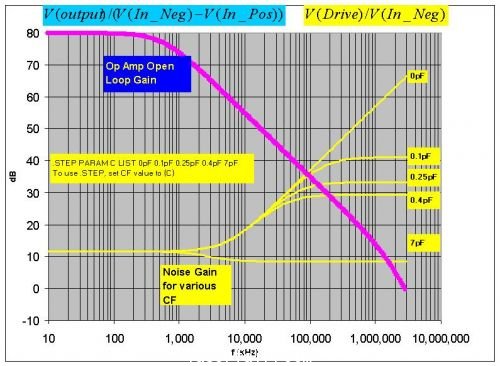

圖6: CF最優化噪音增益曲線

圖7所示的是當CF=0.25pF，頻率函數LG的結果曲線。在沒有CF的情況下，相位裕度從原來的0º增加到61º。#p#分頁標題#e#

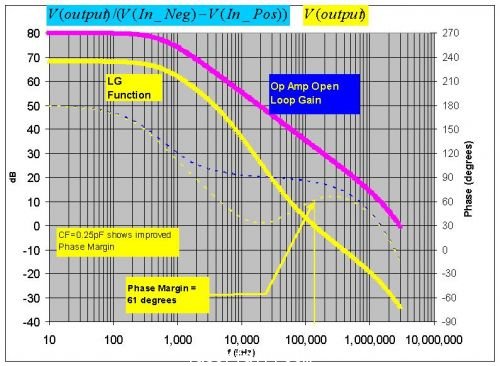

圖7: CF令開環曲線的相位裕度得到改善

找到最優CF值后，可以重新查看初始的閉環配置（沒有大的電感和電容加入到LG和NG的研究中），在使用最優的CF值（此時是0.25pF）情況下可以得到階躍響應。圖8示意了不同的CF曲線，證實了CF值不管偏大或者偏小都會造成電路的不穩定。同時，在額定振鈴的情況下，最優CF值帶來了非常好的階躍響應，此時可能有一個更長的振鈴和穩定時間。顯然，不管是0pF還是7pF，電路都是完全的不穩定狀態。正如圖6所預測的，因?yàn)?pF的噪音增益和放大器開放環路增益曲線間截距頻率更高，因此，其振蕩頻率高于0pF的振蕩頻率。

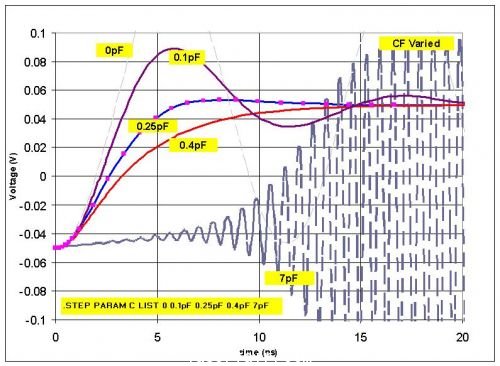

圖8: 不同CF對應的閉環階躍響應

具體考量和實驗臺檢測結果比較:

Pspice是一種基礎分析法，可以利用該工具來研究適當?shù)难a(bǔ)償值，從而通過仿真找到最佳的響應值，接下來就要在實驗臺上驗證仿真結果。圖9即一個實驗臺的驗證設置示意圖。

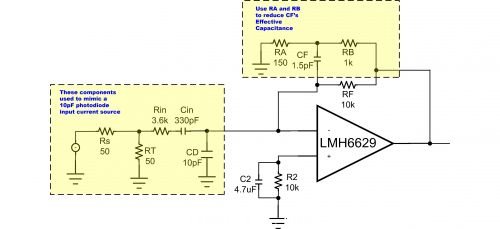

圖9: TIA 補償實驗臺驗證設置

圖9實驗臺設置的一些注釋：

a) 低電容值和實驗臺優化：為了降低有效電容值，把RA, RB串在一起并與CF鄰接，從而可以使用一個市場上容易找到的電容(>1pF)來得到皮可法拉以下的電容值，該值很難直接獲得。從因式1+ RB/ RA可以知道，只要RB << RF，該電路即可降低CF的等效電容值。此處設置可以得到一個0.20pF的等效電容；選用這樣的設置是因?yàn)?.25pF擬合值會產生過阻尼實驗臺響應。實際電路板會有一些附加的電感和電容值，這個電感和電容值可以最小化，但是不能完全降低到0。因此，人們希望，通過實驗臺測試優化仿真定位結果，特別是在用于處理皮可法拉以下額定值時。當?shù)刃щ娙轂?.25pF時，檢測帶寬可以降至55MHz，而等效電容為0.20pF時，檢測帶寬可以降低到70MHz。

b) 等效光電二極管實驗臺設置：為了方便測試，所示的(Rin, Cin以及CD)前端配置均允許使用標準的50?實驗室設備來仿真光電二極管的性態。這里CD(假設為光電二極管電容)設定為10pF。

圖10和圖11顯示的是結果頻率和在輸出端分別使用50?源和負載端子時的階躍響應。如圖所示，-3dB帶寬時，頻率接近70MHz，沒有峰值。階躍響應曲線在上升階段和下降階段與頻率響應相匹配，從中可以看到過沖最小化了，沒有振鈴，從而可以確認電路已經獲得了恰當補償。為了對仿真觀察進一步核實，實驗臺測試檢測了在沒有補償電容時的峰值及直接經過RF時10pF電容產生的全上升振蕩。

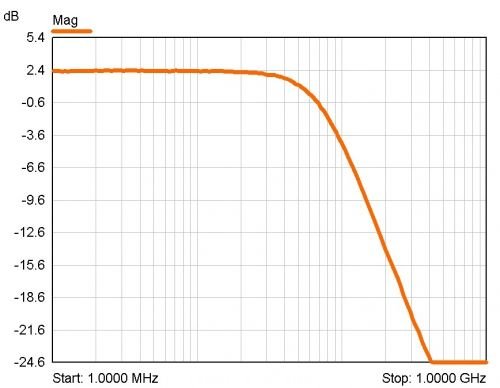

圖10: CF等效電容 = 0.2pF時測定頻率響應

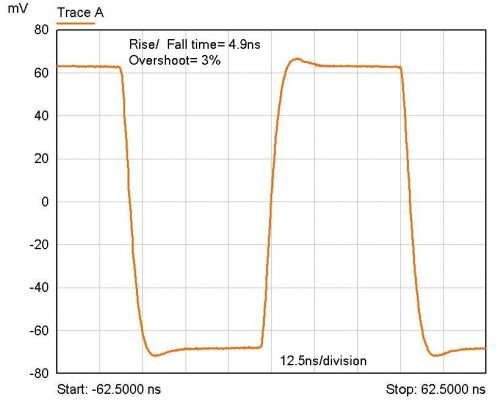

圖11: CF等效電容 = 0.2pF時測定階躍響應

測量的結果證實是可靠的，準確補償了70MHz的帶寬情況，符合方程式1中的理論值，該方程式中CIN是總的反向輸入電容值（包括二極管和運算放大器）。

方程式1: TIA理論帶寬

只要打開環路，借助Pspice的迭代函數（即階躍函數），人們就可在很短的時間內，更好地觀察、尋找最優補償?shù)姆椒ǎ瑢?shí)現環路的穩定性。本文的例子充分說明了該方法的簡便和靈活性。當然，此例子并不意味著，所用到的運算放大器的宏觀模型必須精確參照此器件（包括輸入階段的寄生值），否則獲得的結果就會遠不夠精確。這個例子演示的技術并非僅適用于TIA電路（這只是選取出來的一個具有代表性的例子），實際上這個技術也可以用于大部分的放大器電路上。
