通常微型二維碼打標的對象材料都是對熱較為敏感的材料，如玻璃片和印刷電路板(PCBs)等等。而點陣打標可提供最好的視覺效果，這是因?yàn)槊總€(gè)點都是由單個固定的激光光束打出的，這樣就能將熱量輸入控制到最小，同時也能獲得最快的打標速度。這項技術理想適用于那些編碼尺寸約為1~3倍聚焦光斑尺寸的應用。對于更大的編碼，點與點之間的距離會過大，降低編碼的可讀性。

　　通過使用WinMark Pro第六版打標軟件，可以無需計算分辨率。為了進行演示，我們對一個FR4的PCB進行二維碼打標，使用10 W Synrad CO2激光器和FH Flyer打標頭，它們均通過WinMark Pro v6軟件控制。打標頭上配備了125 mm焦距的透鏡，可提供180 um (0.007”)的光斑大小。

　　在WinMark Pro軟件中，我們創建一個3.8 mm × 3.8 mm (0.15” × 0.15”)的二維碼，其中包含了10個數字字母字符。為了實現點陣打標，首先我們在Format選項卡中設置2D Barcode Bitmap為No，2D Barcode Circle Radius設為0%。然后在Marking選項卡中將Spot Marking Style設為Yes。以上三參數設置完畢后，WinMark v6會自動忽略Resolution進行點陣打標。對于PCB的打標，Powerproperty設為10 W，Spot Mark Duration設為5 (0.5 msec)，這是編碼中每個點所停留的時間。

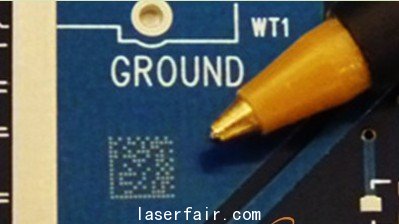

圖1 通過點陣打標的方式在PCB板上打出2D碼

　　結果在這樣的設置下每片的打標時間為170毫秒。打出的二維碼非常精細，清晰易讀，可通過手持式的編碼掃描器輕松地讀出。
