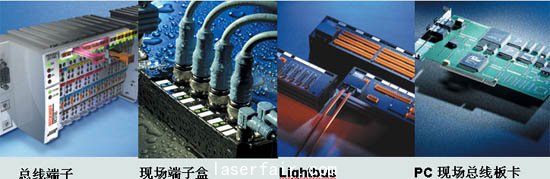

Beckhoff 為所有通用的I/O和現場總線系統提供現場總線組件:


    13 種現場總線

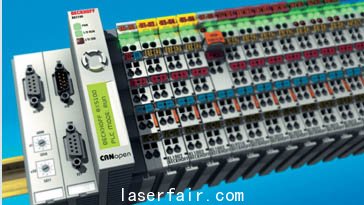

    Beckhoff 的總線端子系統

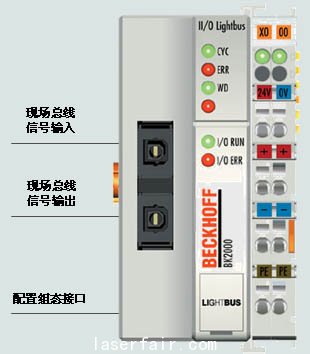

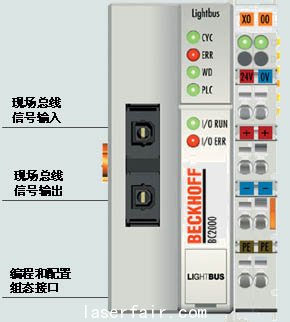

    總線耦合器的特性
    ●總線耦合器是電子端子排組的首部
    ●總線耦合器識別所聯接的端子并自動建立 I/O 到處理映像字節的從屬連接
    ●現場總線可選性, 符合幾乎 “任何”現場總線系統

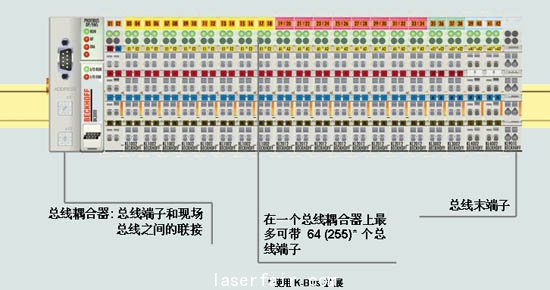

    ●在一個總線耦合器上最多可帶 64 （255） 個總線端子

    ●總線端子控制器是集成有PLC-功能的總線耦合器
    ●總線端子控制器使用 TwinCAT BC （符合 IEC 61131-3 標準） 編寫程序
    ●在一個總線端子控制器上最多可帶 64 （255） 個總線端子

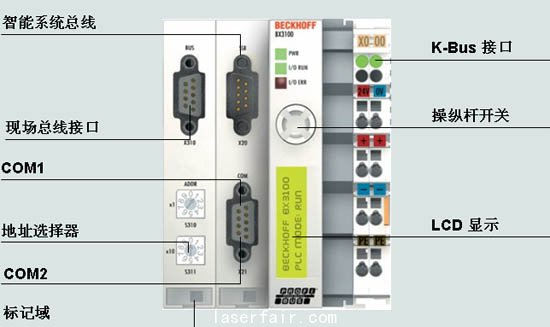

    總線端子控制器BX系列
    帶有K-Bus接口的 IEC 61131-3 可編程控制器,用于總線端子和現場總線接口之間的聯接
    兩個串行接口
    1 x RS232 用于編程
    1 x RS232 或 RS485 用于外圍串行設備的連接
    連接 64 個總線端子模塊 （ 使用 K-Bus 擴展接口 KL9020, KL9050 可連接255個 ）


    總線端子控制器 BX: 特性


    BX區別于BC 的主要特點
    ●大容量存儲器和擴充接口
    ●2 個串行接口
    ●更多外圍設備的連接. 例如:顯示器
    ●可執行更復雜和更大的程序
    ●本地管理更多的數據

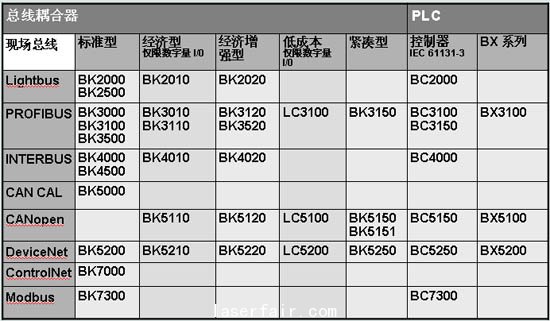

    總線耦合器-系統概括

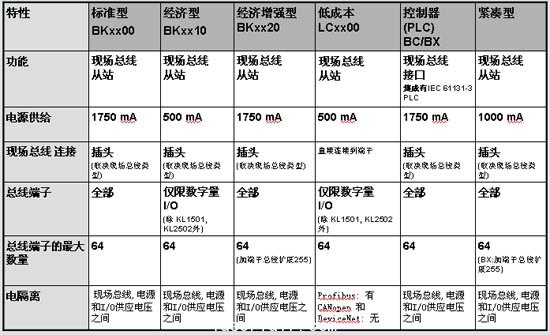

    總線耦合器-產品概括

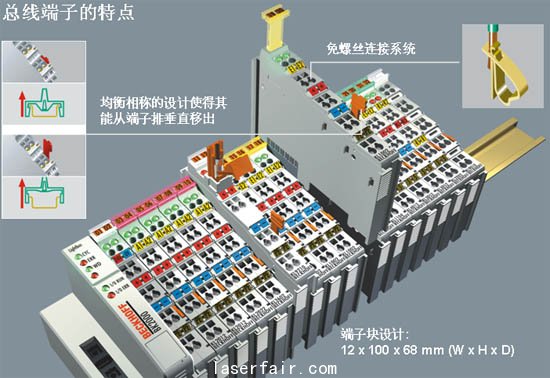

    總線端子的特點


    總線端子 – 應對每種信號類型的接線端
    數字量 I/0,  2-, 4-, 8- 通道
    模擬量 I/0, 1-, 2-, 4- 通道
    特殊功能端子
    位置測量
    通訊
    記數器/PWM
    電阻橋
    脈沖串輸出
    主站端子
    電力端子
    系統端子
    電位供應
    電源供應

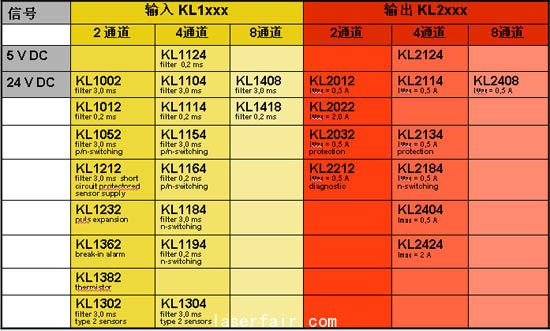

    產品概括 總線端子數字量 I/O

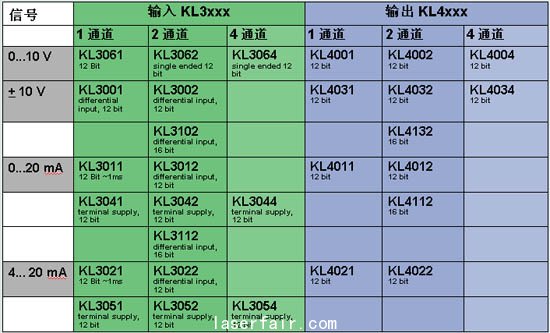

    產品概括 總線端子模擬量 I/O

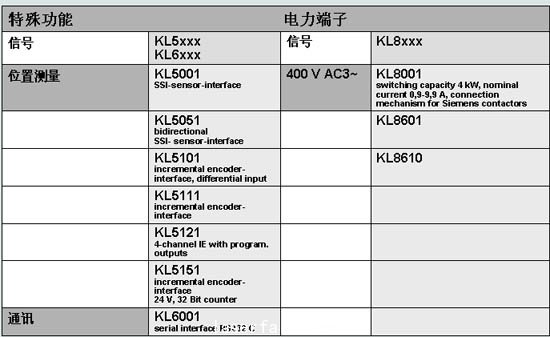

    產品概括 總線端子特殊功能

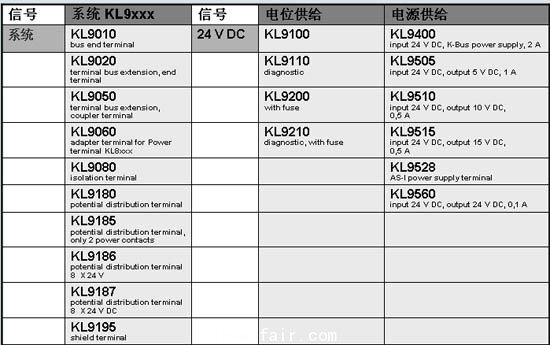

    產品概括 系統端子

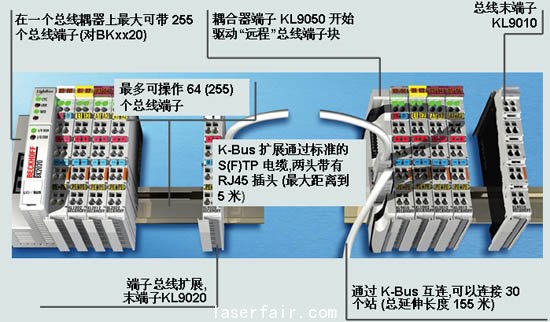

    總線端子擴展

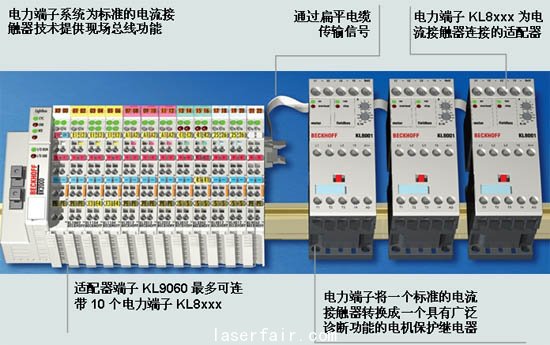

    電力端子系統


    電力端子
    KL8001 電力端子, 和動力電流接觸器一起組成了一個完整的分布式電機起動器,可連接“任何一種”現場總線
    電力端子包含了電機保護繼電器的保護功能和全面診斷功能

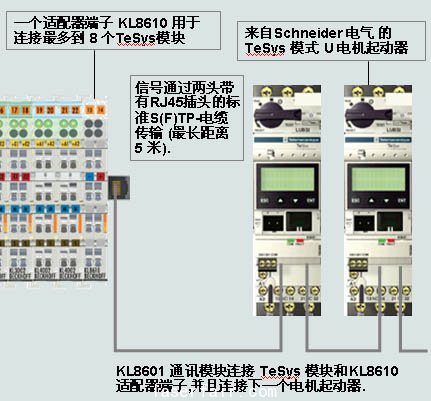

    在總線端子系統上的TeSys 模式 U 電機起動器
    KL8601 通訊模塊連接 TeSys 模塊到總線端子系統, 因此使得它們現場總線能力適合所有通用系統


    Beckhoff 總線端子
    ●汽車工業
    ●食品工業
    ●制造業
    ●機械工程
    ●測量技術
    ●原料加工技術
    ●環境保護技術
    ●樓宇自動化
