FANUC數控系統是最暢銷的機床控制系統之一。目前，在國內使用的FANUC數控系統主要有０系統和０i系統。針對廣大用戶的實際情況，本文簡要敘述這兩種系統的連接及調試，掌握了這兩種系統，其它FANUC系統的調試則迎刃而解。
１　系統與機床的連接

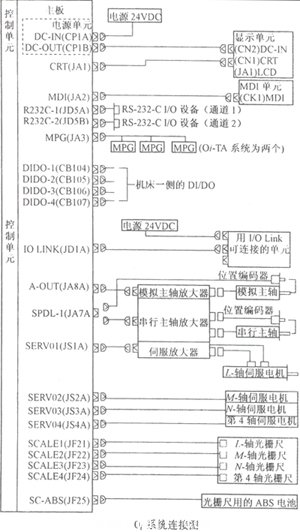

0i系統的連接圖如下圖，０系統和其他系統與此類似。圖中，系統輸入電壓為ＤＣ４２?。?plusmn;１０％，約７Ａ。伺服和主軸電動機為AC200V（不是 220V）輸入。這兩個電源的通電及斷電順序是有要求的，不滿足要求會出現報警或損壞驅動放大器。原則是要保證通電和斷電都在CNC的控制之下。具體時序請見“連接說明書（硬件）”。

　其它系統如 0 系統 , 系統電源和伺服電源均為 AC200V 輸入。
　伺服的連接分 A 型和 B 型 , 由伺服放大器上的一個短接棒控制。A 型連接是將位置反饋線接到 CNC 系統；B 型連接是將其接到伺服放大器。 Oi 和近期開發的系統用 B 型。０系統大多數用 A 型。兩種接法不能任意使用 , 與伺服軟件有關。連接時最后的放大器的 JX1B 需插上 FANUC 提供的短接插頭 , 如果遺忘會出現 #401 報警。另外 , 若選用一個伺服放大器控制兩個電動機 , 應將大電動機電樞接在 M 端子上 , 小電動機接在 L 端子上 , 否則電動機運行時會聽到不正常的嗡嗡聲。

　FANUC 系統的伺服控制可任意使用半閉環或全閉環 , 只需設定閉環型式的參數和改變接線 , 非常簡單。
　主軸電動機要的控制有兩種接口 : 模擬 (0~1OVDC) 和數值 (串行傳送) 輸出。模擬口需用其它公司的變頻器及電動機。
　用 FANUC 主軸電動機時 , 主軸上的位置編碼器 ( 一般是 1024 條線) 信號應接到主軸電動機的驅動器上 (JY4 口) 。驅動器上的 JY2 是速度反饋接口, 兩者不能接錯。
目前使用的 I/0 硬件有兩種 : 內裝 I/0 印刷板和外部 I/0 模塊。 I/0 板經系統總線與 CPU 交換信息；I/0 模塊用 I/O LINK 電纜與系統連接 , 數據傳送方式采用串行格式 , 所以可遠程連接。編梯形圖時這兩者的地址區是不同的。而且 ,I/0 模塊使用前需首先設定地址范圍。

　　為了使機床運行可靠 , 應注意強電和弱電信號線的走線、 屏蔽及系統和機床的接地。電平 4.5V 以下的信號線必須屏蔽 , 屏蔽線要接地。連接說明書中把地線分成信號地、機殼地和大地。請遵照?qǐng)?zhí)行連接。另外，ＦＡＮＵＣ系統、伺服和主軸控制單元及電動機的外殼都要求接大地。為了防止電網干擾，交流的輸入端必須接浪涌吸收器（線間和對地）。如果不處理這些問題，機床工作時會出現＃910、#930報警或是不明原因的誤動作。

2　調試步驟

2.1　步驟一：接線

　　按照設計的機床電柜接線圖和系統連接說明書（硬件）中（書號：B-61393或B-63503）繪出的接線圖仔細接線。

2.2　步驟二：通電

　　拔掉CNC系統和伺服（包括主軸）單元的保險，給機床通電。如無故障，裝上保險，給機床和系統通電。此時，系統會有#401等多種報警。這是因?yàn)橄到y(tǒng)尚未輸入?yún)?shù)，伺服和主軸控制尚未初始化。

2.3　步驟三：設定參數

　?、? 系統功能參數（既所謂的保密參數）：這些參數是訂貨時用戶選擇的功能，系統出廠時FANUC已經設好，0C和0i不必設。但是，0D（0TD和0MD）系統，須根據實際機床功能設定#932--#935的參數位。機床出廠時系統功能參數表必須交給機床用戶。

　　②.進給伺服初始化：將各進給軸使用的電機的控制參數調入RAM區，并根據絲杠螺距和電機與絲杠間的變速比配置CMR和DMR。設參數SVS，使顯示器畫面顯示伺服設定屏（Servo Set）。0系統設參數#389/0位=0；0i系統設參數#3111/0位=1。然后在伺服設定屏上設下列各項：

　　·初始化位置0。此時，顯示器將顯示P/S 000報警，其意義是要求系統關機，重新啟動。但不要馬上關機，因?yàn)槠渌鼌?shù)尚未設入。應返回設定屏繼續操作。

　　·指定電機代碼（ID）。根據被設定軸實際使用的電機型號在“伺服電機參數說明書（B—65150）”中查出其代碼，設在該項內。

　　·AMR設0。

　　·設定指令倍比CMR。CMR=命令當量/位置檢測當量。通常設為1。但該項要求設其值的1倍，所以設為2。

　　·設定柔性變速比（N/M）。根據滾珠絲杠螺距和電機與絲杠間的降速比設定該值。計算公式如下：

計算中1個脈沖的當量為1μm。式中的分子實際就考慮了電機軸與絲杠間的速比。將該式約為真分?jǐn)?shù)，其值即為N和M。該式適用于經常用的伺服半閉環接法，全閉環和使用分離型編碼器的半閉環另有算法。

　　·設定電機的轉向。111表示電機正向轉動，-111為反向轉動。

　　·設定轉速反饋脈沖數。固定設為8129。

　　·設定位置反饋脈沖數。固定設為12500。

　　·設定參考計數器容量。機床回零點時要根據該值尋找編碼器的一轉信號以確定零點。該值等于電機轉一轉的進給軸的移動脈沖數。

　　按上述方法對其它各軸進行設定，設定完成后系統關機并重新開機，伺服初始化完成。

　?、郏O(shè)定伺服參數：0系統#500--#595的有關參數；0i#1200--#1600的有關參數。這些是控制進給運動的參數，包括：位置增益，G00的速度，F(xiàn)的允許值，移動時允許的最大跟隨誤差，停止時允許的最大誤差，加/減速時間常數等等。參數設定不當，會產生#4x7報警。

　?、? 主軸電動機的初始化　設定初始化位和電動機的代碼。只有 FANUC 主軸電動機才進行此項操作

　?、? 設定主軸控制的參數　設定各換檔檔次的主軸最高轉速、換檔方法、主軸定向或定位的參數、模擬主軸的零漂補償參數等。

　?、? 設定系統和機床的其它有關參數　參數意義見 " 參數說明書 " 。

2.4　步驟四：編梯形圖，調機

　　要想主軸電動機轉動 , 必須把控制指令送到主軸電動機的驅動器 , 頭 $SIP 是這一指令的控制信號 , 因此在梯 形圖中必須把它置 1。

　　不同的 CNC 系統使用不同型式的 PMC, 不同型式的 PMC 用不同的編程器。 FANUC 近期開發的PMC 可以方便地用軟件轉換?？梢杂镁庉嬁ㄔ?CNC 系統上現場編制梯形圖 , 也可以把編程軟件裝入 PC機 , 編好后傳送給 CNC 。近期的系統中梯形圖是存儲在 F- ROM 中 , 因此編好的或傳送來的梯形圖應寫入 F-ROM, 否則關機后梯形圖會丟失。編梯形圖最重要的注意點是一個信號的持續 (有效) 時間和各信號的時序 (信號的互鎖) 。在 FANUC 系統的連接說明書 (功能) 中對各控制功能的信號都有詳細的時序圖。調機時或以后機床運行中如發現某一功能不執行 , 應首先檢查接線然后檢查梯形圖。

　　調機實際上是把 CNC 的I/0 控制信號與機床強電柜的繼電器、開關、閥等輸入 / 輸出信號一一對應起來 , 實現所需機床動作與功能。為方便調機和維修 ,CNC 系統中提供了 PMC 信號的診斷屏幕。在該屏上可以看到各信號 的當前狀態。

　　綜上所述 , 調機有三個要素 : 接線、編梯形圖和設置參數。調試中出現問題應從這三個方面著手處理 , 不要輕易懷疑系統。梯形圖調好后應寫人 ROM。0 系統用的是 EPROM, 所以需要專用的寫入器；Oi 等其它系統用 F-ROM, 只需在系統上執行寫入操作即可。

　　FANUC 系統運行可靠 , 調試容易 , 因此在國內外得到了廣泛應用。
