0 引言

　　該應力傳感器的設計是智能張拉設備研制過程中的一個重要環節。預應力張拉涉及到環境、磨損等諸多方面的因素，是一個非線性的傳遞過程。預應力張拉精度直接影響著預應力構件的安全和壽命。所以，張拉過程一旦失控，輕則引起構件錨固端的縱向裂紋或構建應力不足，日后構件發生形變，重則引起構件裂痕，或者拉斷預應力筋等重大事故。張拉過程中，準確地測量預應力是關鍵的一步。

　　在傳統的預應力測量過程中，預應力的獲取是通過油泵驅動千斤頂對預應力鋼筋進行張拉，預應力的是通過測量油泵的油壓間接獲取的，然后進行人工讀數。存在讀數慢、預應力獲取需要轉換、傳輸過程有損耗等缺點。新型應力傳感器是針對傳統預應力張拉設備的缺點進行設計的。通過該傳感器，將預應力鋼筋受到的張拉力轉化為電壓信號，經西門子模數轉換模塊EM235 CN輸入處理器進行處理。該傳感器精度高、讀數快，最大限度地減少了測量誤差。

　　1 傳感器機械結構設計

　　1.1 結構描述

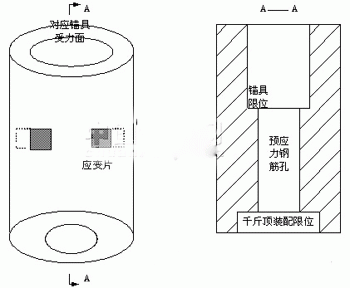

　　圖1為新型專用應力傳感器的彈性元件結構圖。該應力傳感器是根據QFZ600-25型張拉千斤頂進行設計的穿心式傳感器，配合千斤頂、張拉油泵及配套錨具完成對中、錨固和測力三項功能。傳感器的核心部件由彈性元件和電阻應變電橋構成。彈性元件材料為40CrMnTi鋼。箔式應變片在粘貼時需要硅膠進行保護，防止因振動等外部因素引起的脫落。信號線采用四芯屏蔽電纜，有助于降低外部強電信號的干擾。

　　圖1 應力傳感器彈性元件

　　1.2 基本原理

　　圖2為應力傳感器工作原理圖，千斤頂在油泵的驅動下進行錨固作用，其張拉力量的大小通過在千斤頂和錨具之間應力傳感器獲取。應力傳感器在軸向受到擠壓后發生形變，粘貼于彈性元件表面的電阻應變片阻值發生變化，從而引起電橋自平衡狀態到不平衡。根據受力的大小，電阻值有相應的變化，電橋輸出相應的電壓值。電橋的穩定性等因素，我們在設計傳感器電路作重點研究。

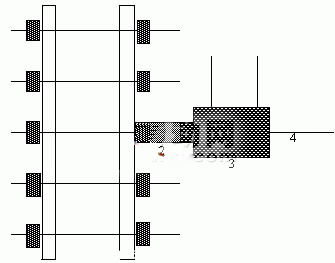

　　1.錨具 2.專用應力傳感器

　　3.張拉千斤頂 4.預應力鋼筋

　　圖2 應力傳感器應用原理圖

　　預應力鋼筋強度標準值fpk，根據預應力鋼筋材料的不同而改變，fpk最大取值為1860Mpa。具體設計時，張拉控制應力σcON可采用小于0.75fpk（或0.9fpk），但不應小于0.4fpk.。我們在設計應力傳感器時，考慮到損耗及過張拉等因素，取傳感器可控最大張拉應力為1860Mpa。應力傳感器和QFZ600-25型千斤頂中間位置的通孔直徑為43mm，設計最大可張拉預應力鋼筋直徑20mm，千斤頂提供最大為600KN的張拉力。則應力傳感器應能夠承受的最大壓力fmax見公式（1）：

　?。?）

　　r為可張拉預應力鋼筋直徑。

       2 傳感器電路設計

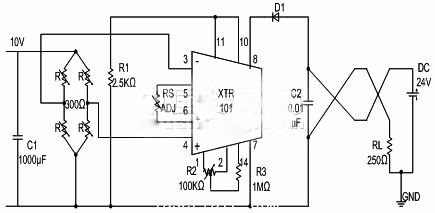

　　圖3為應力傳感器的電路圖。電阻應變片組成測量電橋，彈性元件受力，電橋失去平衡。由于該輸出信號是毫伏級信號，若不加以變送，則在傳輸過程中，信號很容易受到外部信號的嚴重干擾。為了解決這一問題，我們采用變送器將該毫伏信號轉變成4-20mA的電流信號，該變送器的芯片是BURR-BROWN公司生產的XTR101。利用阻值為250歐姆的負載電阻將輸出電流信號轉變成電壓信號，然后將轉變后的電壓信號作為西門子模數轉換模塊EM235 CN 的模擬量輸入信號。

　　圖3 傳感器電路圖

　　用e2表示pin4、pin6點的電壓，e1表示pin3、pin5點的電壓，則輸入電壓見公式（2）：

　　調節電阻RS的取值，可以實現對測量電橋漂移的補償。

　　R2、R3是調零電阻，當電壓輸入為零，輸出電流不為4mA時，調節R2，使電流輸出為4mA。電容C1對傳感器的電源進行濾波。

　　3 結果分析

　　我們用壓力試驗機對該傳感器進行四次張拉試驗，記錄了不同的壓力下相應的輸出電壓VRL（見表1），將在相同的壓力值下的輸出電壓取平均值。根據壓力取值和平均輸出電壓值，我們擬合出一個反映壓力值和電壓值的特性曲線，該曲線為我們編制張拉控制程序提供了重要的依據。

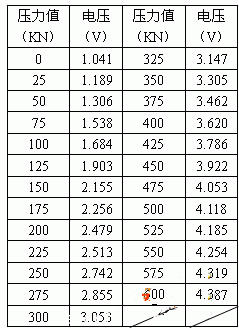

　　表1壓力傳感器的標定

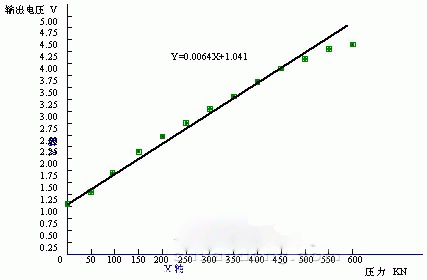

　　圖4 壓力值與輸出電壓值關系曲線

　　圖4為壓力值和輸出電壓值的關系曲線，雖存在電橋電路的非線性，電阻應變片的非線性和彈性元件的非線性等因素，但由傳感器工作特性曲線我們可以看出，在重要工作區間（1～500KN），壓力值和輸出電壓值存在較好的線性關系。

　　4 結束語

　　該新型專用應力傳感器適用于張拉過程中預應力的測量，結構簡單，測量精度較高，很好地解決了智能內應力測量系統中的預應力測量問題，具有成本低，穩定性能好等特點。
