例如，第一個錯誤提示該網絡沒有完整的電流回路，點擊該錯誤，畫面放大顯示并用紅圈標示錯誤的位置。同時，還會彈出對話框，顯示錯誤的原因，并給出幾個修改建議。這些建議包括：(1)修改導線的路徑避免跨不同NET的銅箔，導致參考平面不完整，阻抗失配。(2)修改銅箔的外形，使導線擁有完整的參考平面。第二個錯誤是該網絡的最大輻射dB值，分為差模和共模輻射值。

D：然后，顯示發現的銅箔錯誤，比如GND銅箔邊緣缺少過孔、過孔間距過大等。

E：串?dāng)_檢查幫助檢查同一層并行走的部分或相鄰層交叉的布線是否有串?dāng)_。建議修改并行太長的走線。

4．電源地平面諧振分析

        在完成了對網絡的檢查并做了相應的修改，接下來針對電源地平面進行諧振分析。EMIStream通過模擬板的形狀和電源、地平面之間形成的電容進行建模,并運用SPICE電路仿真進行解析。用紅色表示大的電壓波動,藍色表示小的電壓波動。

        首先對3V3的電源層面進行分析，鼠標點擊選擇3V3電源平面，填寫和3V3電源平面最近的GND平面的間距，介質常數信息。修改Option選項中的計算網格大小為3毫米，設置掃描頻率從30MHz到2GHz,步長為10MHz。點擊RUN開始分析，結果如圖4所示。


圖4：電源地平面諧振分析顯示結果。

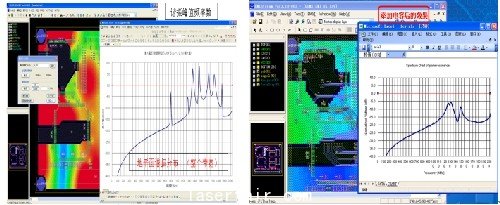

        諧振分析結果有兩種圖形顯示：一種是PCB版圖上的波動電壓分布圖，紅色的區域?yàn)殡妷翰▌?dòng)相對較大的地方，藍色為電壓波動相對較小的地方；另一種是在設定的頻率范圍內的全部諧振頻率點，其峰值波動電壓是否超標可以從選定的電磁標準曲線上看出。 從圖5左圖中可看出，電源/地平面在1.5GHz附近有很多諧振點。

       對于電源/地平面諧振問題，可以通過在電壓波動相對較大的地方增加退耦電容來減少諧振。EMIStream系統自帶了常用電容的RLC模型，如果需要特別的RLC電容模型，用戶可以自由添加。我們在幾個紅色地方添加C104的電容。需要注意一點的是，采用電容串聯電阻的效果可能更好一些。再使用相同的設置，重新進行分析，結果見圖5右圖。此時的分析結果得到明顯改善，剛才紅色的區域都變成藍綠色，從2G以下的最大諧振值都降到-5dB以下,滿足了系統的設計要求。

本文小結

        PCB設計的EMI問題是一個非常復雜的問題，需要用各種方法來綜合處理，通過該案例分析，可以發現：(1)聯合使用EMIStream工具和PCB設計工具，可以大大提高設計效率；(2)可在PCB設計階段發現并解決EMI問題，減少反復修改的次數，節約成本；(3)與通常的SI分析工具相比，不需要IBIS模型，不是對一個網絡而是對全部網絡進行分析，很快(一分鐘)可出結果；(4)可以立竿見影的幫助PCB工程師，幫助改進布局布線策略，減小電路板的EMI干擾的發射；(5)有效地提高設計質量，縮短設計周期，加快產品上市時間。
