摘要：

        隨著現代電子技術的發展以及芯片的高速化和集成化，各種電子設備系統內外的電磁環境更加復雜，因此在印制電路板的電路設計階段考慮電磁兼容性（ EMC） 設計是非常重要的。 以12層板為例討論了多層PCB分層方法、布線的規則、地線和電源線布置以及電磁兼容性。

　　電磁兼容（Electro - Magnetic Compatibility，簡稱EMC）是一門新興綜合性學科，它主要研究電磁干擾和抗干擾問題。 電磁兼容性是指電子設備或系統在規定的電磁環境電平下，不因電磁干擾而降低性能指標，同時它們本身產生的電磁輻射不大于限定的極限電平，不影響其它系統的正常運行，并達到設備與設備、系統與系統之間互不干擾、共同可靠工作的目的。 電磁干擾（ EM I）產生是由于電磁干擾源通過耦合路徑將能量傳遞給敏感系統造成的，它包括由導線和公共地線的傳導、通過空間輻射或近場耦合3種基本形式。 實踐證明，即使電路原理圖設計正確，印制電路板設計不當，也會對電子設備的可靠性產生不利影響，所以保證印制電路板電磁兼容性是整個系統設計的關鍵，本文主要討論電磁兼容技術及其在多層印制線路板（ Printed Circuit Board，簡稱PCB）設計中的應用。

　　PCB是電子產品中電路元件和器件的支撐件，它提供電路元件和器件之間的電氣連接，是各種電子設備最基本的組成部分。 如今，大規模和超大規模集成電路已在電子設備中得到廣泛應用，而且元器件在印刷電路板上的安裝密度越來越高，信號的傳輸速度更是越來越快， 由此而引發的EMC問題也變得越來越突出。 PCB 有單面板（單層板） 、雙面板（雙層板）和多層板之分。 單面板和雙面板一般用于低、中密度布線的電路和集成度較低的電路， 多層板使用高密度布線和集成度高的電路。 從電磁兼容的角度看單面板和雙面板不適宜高速電路，單面、雙面布線已滿足不了高性能電路的要求，而多層布線電路的發展為解決以上問題提供了一種可能，并且其應用變得越來越廣泛。

　　1　多層布線的特點

　　PCB是由具有多層結構的有機和無機介質材料組成，層之間的連接通過過孔來實現，過孔鍍上或填充金屬材料就可以實現層之間的電信號導通。 多層布線之所以得到廣泛的應用，究其原因，有以下特點：

　?。?）多層板內部設有專用電源層、地線層。 電源層可以作為噪聲回路，降低干擾;同時電源層還為系統所有信號提供回路，消除公共阻抗耦合干擾。 減小了供電線路的阻抗，從而減小了公共阻抗干擾。

　?。?）多層板采用了專門地線層，對所有信號線而言都有專門接地線。 信號線的特性：阻抗穩定、易匹配，減少了反射引起的波形畸變;同時，采用專門的地線層加大了信號線和地線之間的分布電容，減小了串?dāng)_。

　　2　印制電路板的疊層設計

　　2. 1　PCB的布線規則

　　多層電路板的電磁兼容分析可以基于克希霍夫定律和法拉第電磁感應定律。 根據克?；舴蚨?， 任何時域信號由源到負載的傳輸都必須有一個最低阻抗的路徑。

　　具有多層的PCB常常用于高速、高性能的系統，其中的多層用于直流（DC）電源或地參考平面。 這些平面通常是沒有任何分割的實體平面，因?yàn)榫哂凶銐虻膶佑米麟娫椿虻貙樱虼藳](méi)有必要將不同的DC電壓置于同一層上。 該層將會用作與它們相鄰的傳輸線上信號的電流返回通路。 構造低阻抗的電流返回通路是這些平面層最重要的EMC目標。

　　信號層分布在實體參考平面層之間，它們可以是對稱的帶狀線和非對稱的帶狀線。 以一個12層板為例說明多層板的結構和布局 。 其分層結構為T(mén) - P - S - P - S - P - S - P - S - S - P - B，“T”為頂層，“P”為參考平面層，“S”為信號層，“B”為底層。 從頂層至底層依次為第1層、第2層、？？第12層。 頂層和底層用作元件的焊盤，信號在頂層和底層不應傳輸太長的距離，以便減少來自走線的直接輻射。 不相容的信號線應相互隔離，這樣做的目的是避免相互之間產生耦合干擾。 高頻與低頻、大電流與小電流、數字與模擬信號線是不相容的， 元件布置中就應該把不相容元件放在印制板上不同的位置， 在信號線的布置上仍要注意把它們隔離。 設計時要注意以下3個問題：

　?。?）確定哪個參考平面層將包含用于不同的DC電壓的多個電源區。 假設第11層有多個DC電壓，就意味著設計者必須將高速信號盡可能遠離第10層和底層，因?yàn)榉祷仉娏鞑荒芰鬟^(guò)第10層以上的參考平面，并且需要使用縫合電容，第3、5、7和9層分別為高速信號的信號層。 重要信號的走線盡可能以一個方向布局，以便優化層上可能的走線通道數。 分布在不同層上的信號走線應互相垂直，這樣可以減少線間的電場和磁場的耦合干擾，第3和第7層可以設定為“東西”走線，而第5和第9層設置為“南北”走線。 走線布在哪一層要根據其到達目的地的方向。

　?。?）高速信號走線時層的變化，及哪些不同的層用于一個獨立的走線，確保返回電流從一個參考平面流到需要的新參考平面。 這樣是為了減小信號環路面積，減小環路的差模電流輻射和共模電流輻射。 環路輻射與電流強度、環路面積成正比。 實際上，最好的設計并不要求返回電流改變參考平面，而是簡單地從參考平面的一側改變到另一側。 如信號層的組合可以用作信號層對：第3層和第5層，第5層和第7層，第7層和第9層，這就允許一個東西方向和南北方向形成一個布線組合。 但是第3層和第9層的組合就不應使用，因?yàn)檫@要求返回電流從第4層流到第8層。 盡管一個去耦電容可以放置在過孔附近，但在高頻時由于存在引線和過孔電感而使電容失去作用。 并且這種走線會使信號環路面積增大，不利減小電流輻射。

　?。?）為參考平面層選定DC電壓。 該例中，由于處理器內部信號處理的高速性，致使在電源/地參考引腳上存在大量的噪聲。 因此，在為處理器提供相同DC電壓上使用去耦電容器非常重要，并且盡可能有效地使用去耦電容器。 降低這些元件電感的最好方法是連接走線盡可能短和寬，并且盡可能使過孔短和粗。

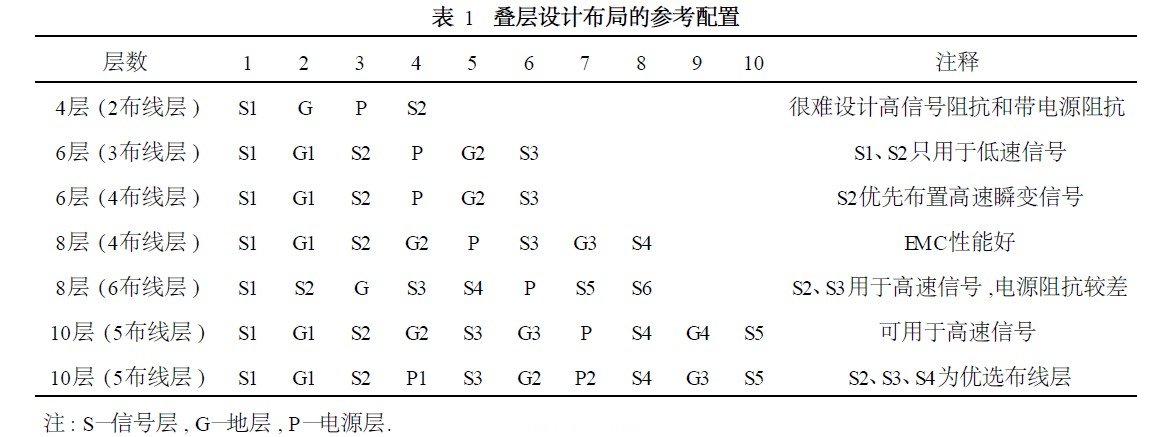

　　如果第2層分配為“地”，且第4層分配為處理器的電源，則過孔距離放置處理器和去耦電容器的頂層應該盡可能短。 延伸到板的底層的過空剩余部分不包含任何重要的電流，而且距離短不會具有天線作用。 表1列出了疊層設計布局的參考配置。
