南京波長:焊接監控儀

Johnny Lee 來源:《激光制造商情》2015-11-07 我要評論(0 )

通過中波紅外探測器探測激光焊接溫度的熱輻射能,將數據信息傳給上位機進行一系列處理,處理后的溫度信息反饋給下位機控制系統,由控制系統調節激光輸出功率,控制激光...

 作者:王雪琴 南京波長光電科技股份有限公司

 焊接監控儀用來監控焊接過程中焊接頭的溫度,達到焊條瞬間融化所需要的溫度,提高待焊接器件的焊接質量,從而提高整個產品的品質。對于溫度越高的物體輻射出的中波熱輻射能量越強,在此選取的是波長為1-5微米的中波紅外探測器,該探測器高速非制冷,可以及時有效捕獲焊接頭高溫信息,產品體積小。此產品針對自動化焊接工廠,如機器人焊接。產品組成如下:

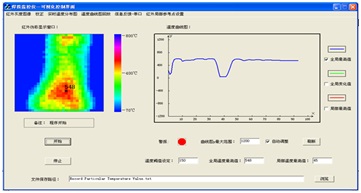

中紅外相機                            可視化控制界面

產品工作原理:

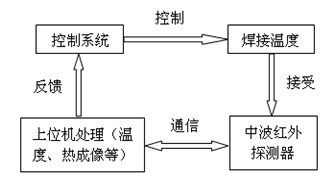

工作原理示意圖

通過中波紅外探測器探測激光焊接溫度的熱輻射能,將數據信息傳給上位機進行一系列處理,處理后的溫度信息反饋給下位機控制系統,由控制系統調節激光輸出功率,控制激光焊接溫度。

產品特點:

·選用高幀頻中波紅外探測器,能夠及時有效捕獲激光焊接過程高溫信息。

·該探測器非制冷,體積較小,安裝方便。

·監控激光焊接溫度范圍廣,可高達2000℃。

·在線實時監控并反饋激光焊接溫度信息,實現激光焊接過程自動化。

·由上位機控制,可以實現遠程焊接現場監控。

產品技術參數:

中紅外探測器:型號MATRIX 1024 CORE-S

像素32×32

?                幀速率最大:100fps(另有最大2000fps可供選擇)

                  波長:1~5um

中波紅外鏡頭:波長3~5um

              焦距48mm

(可根據用戶需求定制)

系統通信和控制:USB2.0 全速

電源:USB 供電(5VDC,0.5A)

軟件:配套軟件套件(可通過串口通信反饋信息)
