文稿/山東鐳之源激光科技股份有限公司



自1962年,第一臺半導體激光器誕生以來,半導體激光器發展可謂發生了巨大的進步。小到激光打印機、光盤存儲器、光纖通信、條碼掃描器,大到金屬切割一起、塑料焊接儀器等,我們都可以看到半導體激光器的身影。


從20世紀70年代末開始,半導體激光器明顯向著兩個方向發展:一類是以傳遞信息為目的的信息型激光器;另一類是以提高光功率為目的的功率型激光器。在泵浦固體激光器等應用的推動下,高功率半導體激光器(連續輸出功率在100W 以上,脈沖輸出功率在5W以上,均可稱之謂高功率半導體激光器)在20世紀90年代取得了突破性進展,其標志是半導體激光器的輸出功率顯著增加。

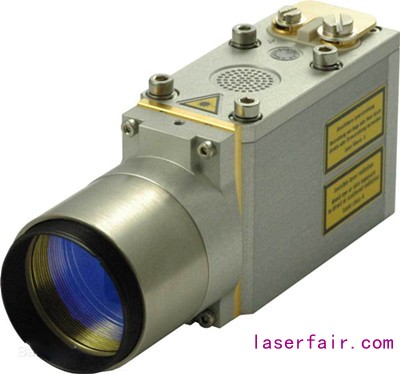

半導體激光器圖



鐳之源的半導體激光電源服務的正是功率型的激光器。電源是是激光器電光轉化整個過程的第一環節,只有電源保證穩定的輸出,才能有效保證整個激光系統的正常運轉。穩定的激光器配套的是激光機的穩定工作的前提,而激光器能長期穩定工作重要的一環是給其供電的激光電源,不同的激光器采用不同的輸出電源,看似微小的差異能成倍的影響激光器的輸出模式、功率等。


鐳之源在半導體激光電源的幾個代表產品:



LDD90半導體激光電源系統

LDD90半導體激光系統輸出12A/7.5V(恒流可調)半導體激光驅動,60mA(恒流不可調)指示光驅動;

LD驅動滿載輸出電流紋波<100mA,電流緩升時間>5ms,電流緩降時間>5ms;

腳踏開關控制LD驅動的輸出;

觸摸顯示屏顯示機箱溫度、LD驅動輸出電壓、LD驅動輸出電流;

通過觸摸屏可控制指示光驅動輸出、LD驅動輸出模式選擇(連續脈沖模式/單次脈沖模式/連續模式)、脈寬設置;

可通過電位器調節半導體激光驅動輸出電流;

硬件過流保護、超溫保護、外部急停保護等保護功能。

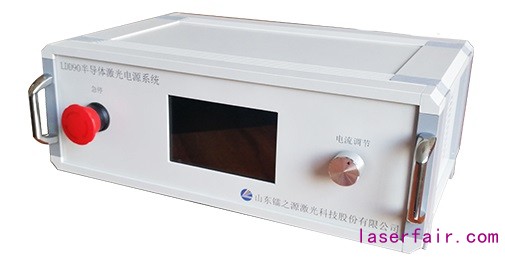

LDD90半導體激光電源系統圖



HLD0154-D醫療半導體電源



多種輸出及檢測:內含LD恒流驅動,指示光恒流驅動,TEC制冷驅動;溫度檢測,PD檢查功能;

優異的交替工作特性:LD驅動可2-4路交替轉換工作,指示光亦可2-4路隨動轉換,一個電源實現四個電源功能;

多種工作方式可選:連續、脈沖、交替工作,脈沖頻率和占空比可設置;

優異的輸出電流特性:電流緩升緩降,零過沖、零反沖,低紋波低噪聲;

多種保護方式:具有軟硬件過流、過熱、過壓、欠壓等多重保護及防靜電保護,確保運行安全;

采用最新軟開關諧振電路變換技術,可靠性高,電源最高效率可達93%;

產品帶有PFC功能,適應全球輸入電壓范圍AC90-264V;

多種控制方式:電源具有串口通信(和控制用上位機通信)或本地控制(開關量和模擬量控制);串口連上位機實現輸出參數的設置;串口連顯示,監視輸出參數;

符合醫用電氣設備電磁兼容標準YY0505-2012 或IEC60601-1-2。

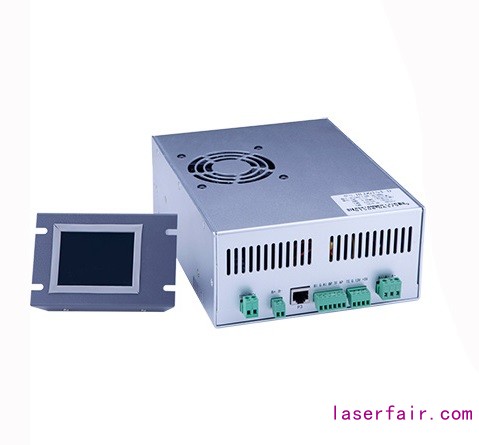

HLD0154-D醫療半導體電源



LDP80300脈沖半導體驅動電源

脈沖電流輸出,輸出最高電流可達300A;

0-300A電流上升沿小于10us,下降沿小于10us

無電流過沖

輸出電流紋波小于±0.2%;

獨立硬件過流保護;

工作頻率1-100Hz,脈沖寬度50-1000uS

多種控制方式:本地觸摸屏控制、遠程RS232控制

友好人機交互界面,可設置多種輸出參數

應急急??刂?/p>

快擰頭水冷板制冷

標準U箱。

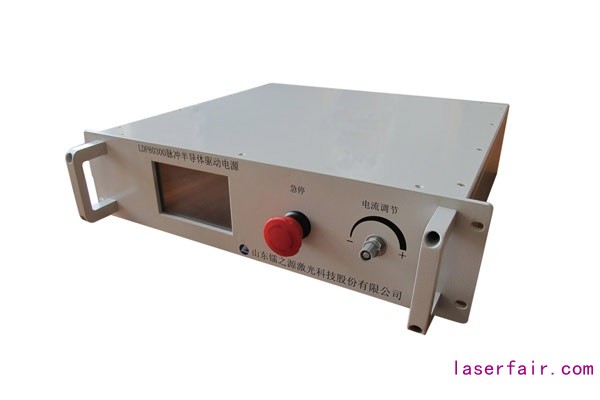

LDP80300脈沖半導體驅動電源



山東鐳之源激光科技股份有限公司自成立之初就開始從事激光電源生產行業,目前已經有近20年的技術積淀。在半導體激光電源方面,公司持續加大研發投入,引進高水平研發人才,充分調動員工的積極性。公司已經擁有完備的半導體激光器電控系統,系統具備過流、光功率異常多重高速保護,高速熱管理和保護,故障后100us內快速系統保護,確保激光器安全!


公司堅持“以客為主,甘當配角;竭誠服務,精益求精”的經營宗旨,倡導“科技引領創新、專業成就未來”的方針,注重產品質量,誠意接受廣大用戶的監督。
