摘  要

本研究主要系針對Kovar合金進行雷射硬焊之界面接合研究與探討。影響Kovar合金雷射硬焊之制程參數有激光束、能量、時間及氣氛等之控制。然而，能量、離焦距離及時間等參數之控制，主要選擇Ag-Cu系共晶溫度(779℃)來進行雷射硬焊實驗，以使BAg-8銀銅硬焊材料在Kovar合金上有較佳之潤濕性。

關鍵詞：Kovar合金、BAg-8硬焊合金、共晶溫度、潤濕性

一、前    言

雷射加工技術包含雷射焊接、切割及表面處理等制程技術。雷射硬焊則是屬于材料表面處理技術，利用雷射熱源進行硬焊處理，除了有入熱量低、變形量小、生產效率高之外，還有容易在大氣環境下操作等優點。良好雷射硬焊的參數控制，使得硬焊材料與母材間之稀釋率可大幅降低金屬間介金屬相之生成。因此，有一些異材硬焊報告中指出，與鈦合金的反應產物是多變的，這是因?yàn)樵谝幌盗械臒崽幚韺?shí)驗過程中，原子間反復擴散而發生反應。針對共晶組織之Ag-Cu(熔點為780℃)系一般較為適用，這是因?yàn)?/span>BAg-8銀基硬焊材料具有相當良好的延性，使得兩種不同材料所具有不同的熱膨脹系數造成的應力提升[1]。

Fe-Co-Ni合金(Kovar合金)組成系屬于一般常見的密封接合鐵鎳合金之一，其具有低熱膨脹系數，且相近于硬玻璃材料(硼硅玻璃)。此材料足以符合金屬與玻璃組件緊配膨脹之密封特性[2]。目前Fe-Co-Ni合金已廣泛應用在電子工業上，諸如能量管與X光管，以及其他汽車產業中常用之壓力傳感器與光通訊產業雷射二極管。

二、實驗方法#p#分頁標題#e#

本研究所使用之材料為Kovar合金，其成份為53Fe-29Ni-17Co(wt-%)以及其他微量合金元素。該合金之機械與物理性質如表1所示。Kovar合金試片尺寸為10×10×0.2mm。所使用之硬焊填料為0.3mm直徑之BAg-8銀銅合金硬焊線材，其成份為72Ag-28Cu(wt-%)。針對BAg-8之材料編號分別B為硬焊(Brazing)，Ag代表以銀基為底之材料。每個試片使用YAG雷射焊機再輔以機械手臂(如圖1所示)，進行不同雷射能量、頻率、離焦距離及作用時間之雷射參數試驗。表2所提出的系本試驗所進行測試之雷射硬焊實驗參數表?？蛇M(jìn)一步了解與觀察以雷射硬焊技術施以BAg-8硬焊材料在Kovar合金薄板上潤濕性質的影響。

表1  Kovar合金之機械與物理性質[3]

此外，本實驗試片焊后之顯微組織與成份分析，則是利用光學顯微鏡(OM)與Philip XL30掃瞄式電子顯微鏡(SEM)搭配能量分布光譜儀(EDS)來進行觀察分析。

圖1  實驗用YAG雷射焊機與機械手臂

表2  雷射硬焊參數表

三、結果與討論

針對異種材料接合之研究必須考慮彼此間之潤濕特性。一般而言，皆藉由氣體、液體及固體間之表面張力來決定異材接合的潤濕程度[4]。此外，可由圖#p#分頁標題#e#2之關系觀察到當固體與氣體間以及固體與液體間之表面張力大于液體與氣體間之表面張力時，液體隨即會散布在固體表面上；若液體與氣體間之表面張力遠比其他兩者來的大時，該液體將會凝聚成一顆球狀物。也就是說當潤濕角為 時，定義該接合之潤濕性為佳；反之，若兩者之潤濕角為 時，該潤濕性則為不良。

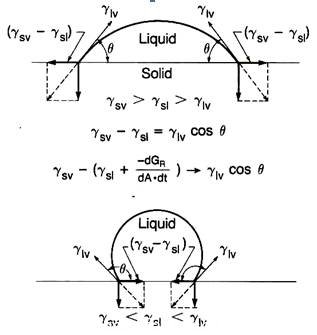

圖2  氣體、液體及固體間之表面能關系[4]

過去使用氬氣之氣氛爐進行BAg-8硬焊材料于Kovar合金之潤濕性，由于銀銅合金之液態/氣態表面張力(γlv)遠大于Kovar合金之表面張力(γsl與γsv)，以致于凝聚成自由能量最小(ΔG<0)之球形，如圖3(a)所示。然而，由圖3(b)可觀察到在離焦之雷射參數作用下，該潤濕性遠比氣氛爐之型態來的佳。相較下兩者相異之處主要在于雷射照射與熱處理爐內高溫作用之時間，由于在氣氛爐中因長時間在升溫、持溫及降溫的環境下，足以有充分的時間讓銀銅合金逐漸凝聚成球狀。而雷射由于瞬間的升溫與降溫使得硬焊材料無足夠的時間產生球形凝聚。

圖4顯示在相同雷射功率(CW:20%, PW:100%, Freq.:500Hz)以及1秒作用時間下，當離焦距離為10mm時，焊道表面寬度為4mm；當離焦距離為15mm時，硬焊外觀表面寬度達6mm。這是由于光束尺寸隨著離焦距離的增加而擴大，由公式(1)可得知聚焦后雷射光焦點直徑(d0)會隨著波長(λ)#p#分頁標題#e#、陵鏡焦距及雷射光直徑(D)而改變。本實驗使用YAG雷射之波長為1.064μm、焦距為120mm及雷射光直徑為0.6mm代入公式(1)后，可獲得聚焦后激光束直徑d0為0.52mm。

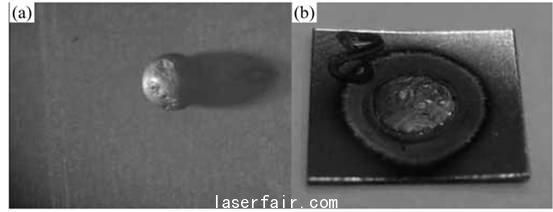

圖3  (a)氣氛爐與雷射作用下銀銅硬焊材料潤濕性之比較

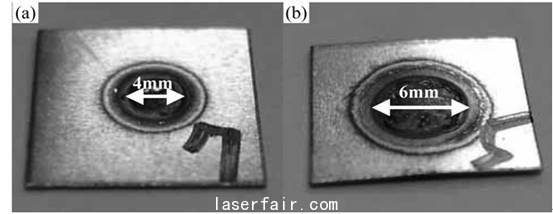

圖4  不同離焦距離10mm與15mm之硬焊外觀

d0=2.44×(λ?ｆ)/D      (1)

由圖5之激光束示意圖來可測量聚焦后激光束尺寸，其中S：光束直徑小于√2d0之范圍，在S范圍內之聚焦激光束為0.73mm，此光束尺寸為雷射焊接所允許范圍。在此范圍之外即稱為離焦模式，光束尺寸逐漸擴大，因此相對的單位面積能量密度也隨之降低。

嘗試以不同的雷射功率，相同的照射時間進行試驗。圖6顯示隨著雷射功率的提升#p#分頁標題#e#(CW:20%, PW:120%)，將會提高硬焊熔深，但容易造成氣孔的生成。在本實驗中，因?yàn)樵囼?yàn)材料之厚度較薄而成為焊接模式，使得銀銅合金與Kovar合金元素完全混合。當雷射功率降低(CW:20%, PW:80%)時，銀銅合金僅表面與Kovar合金產生稀釋作用。BAg-8銀銅合金通常使用在銅以及銅合金材料，且適合在具有保護氣氛之爐內進行無焊藥之硬焊試驗，其特性與其他添加焊藥之硬焊制程有較佳的潤濕特性。

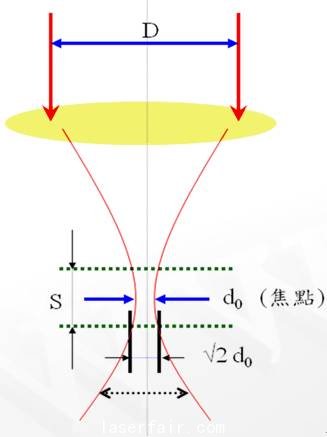

圖5  激光束參數示意圖

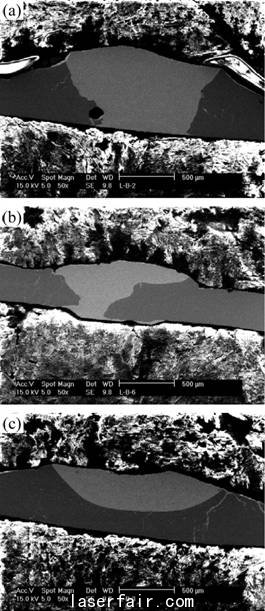

圖6  不同雷射功率所造成之巨觀組織

當BAg-8銀銅合金在熱處理爐內進行硬焊時，熔融較具有流動性以及在工件表面流動。相對于不銹鋼、鎳基超合金及碳鋼等材料上之流動性較其他材料為差。因此需要較高之硬焊溫度來提升BAg-8硬焊材料之流動性與潤濕性。所以提高雷射功率，使得硬焊材料在較高溫度作用下，流動較快而擴散進入Kovar合金基材內。且隨著溫度梯度之關系，由工件頂部往底部采不規則型式之?dāng)U散流動(如圖7所示)。圖8觀察到在硬焊界面上靠近硬焊材料處會有島狀組織的形成(紅色箭頭所示)，且銀銅合金之流動系沿著Kovar合金之晶界擴散(黑色箭頭所示)。相對會弱化Kovar合金晶界間之機械性質。因此進行雷射硬焊制程，尚須控制在最佳的雷射功率、光束尺寸及光束模式等，避免Kovar合金之晶界有液態銀銅合金擴散。

#p#分頁標題#e#圖7  BAg-8銀銅硬焊合金流動之外觀

圖8  BAg-8銀銅硬焊合金界面之微觀組織

其次，當離焦距離超過15mm而達到20mm時，由于銀銅合金線材的量較少，使得硬焊合金經雷射光照射后完全吸收而熔融。但是部分雷射光直接照射于Kovar合金薄板上，由于合金薄板之厚度較薄，使得材料散熱效果較差，導致薄板完全接收雷射光能量，而無法迅速凝固，進而導致破孔之生成(如圖9所示)。

圖9  離焦過大之雷射硬焊外觀

四、結    論

1.BAg-8硬焊材料于Kovar合金在氣氛爐中之潤濕性，由于銀銅合金之液態/氣態表面張力(γlv)遠大于Kovar合金之表面張力(γsl與γsv)，以致于凝聚成自由能量最小(ΔG<0)之球形。

2.BAg-8硬焊合金材料相對于不銹鋼、鎳基超合金及碳鋼等材料上之流動性較其他材料為差。因此需要較高之硬焊溫度來提升BAg-8硬焊材料之流動性與潤濕性。

#p#分頁標題#e#3.BAg-8硬焊材料在雷射硬焊制程的作用下，流動較快而擴散進入Kovar合金基材內。且隨著溫度梯度之關系，采不規則型式之?dāng)U散流動。

4.在硬焊界面上靠近硬焊材料處會有島狀組織的形成，且銀銅合金之流動系沿著Kovar合金之晶界擴散。

5.由于合金薄板之厚度較薄，使得材料散熱效果較差，導致薄板完全接收雷射光能量，而無法迅速凝固，進而導致破孔之生成。
