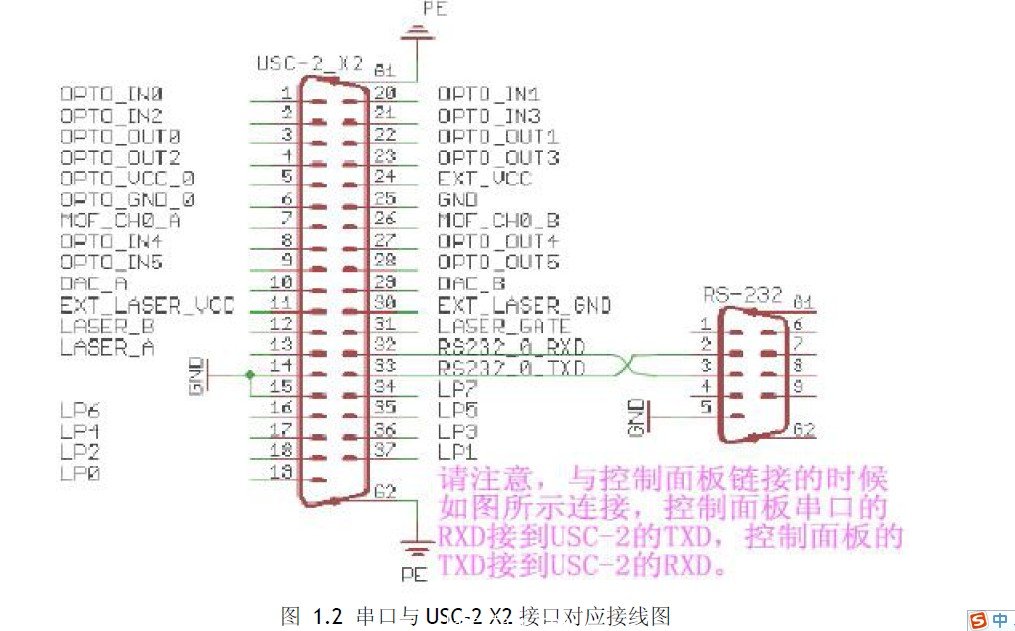

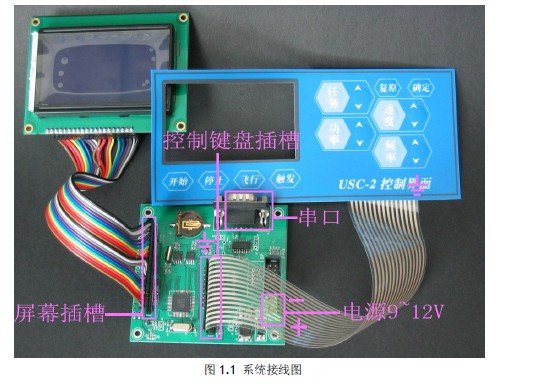

接線圖示

注意：控制面板的串口RXD 應該與USC-2 的TXD 相連，控制面板的TXD 應該與USC-2 的
RXD 相連。 地線可以接到USC-2 的14,15,25 針。
使用方法
通電后，若接線正確，屏幕應該出現
JOB: 1
SPEED:100
POWER:100
FREQ:100
1．選擇任務：
按“任務”左鍵，任務編號增加，右鍵減少。其數值代表對應的flash 中的文件好。
2．設置速度，功率，頻率：
按“速度”左鍵，速度增加，右鍵減少。其數值代表文件對應速度的百分比。默認值100，
可調范圍1~100。
按“功率”左鍵，功率增加，右鍵減少。其數值代表文件對應功率的百分比。默認值100，
可調范圍1~100。
按“頻率”左鍵，頻率增加，右鍵減少。其數值代表文件對應頻率的百分比。默認值100，
可調范圍1~100。
按“確定”鍵確認設置。
按“復原”鍵復原速度，功率，頻率回默認值，需要按“確定”鍵確認設置。
3．手動打標
按“開始”鍵，即執行一次打標，打標文件為JOB 后的數值。
4．外觸發
按“觸發”鍵，屏幕出現“ET”字符 如：
JOB:9 ET
SPEED:100
POWER:100
FREQ:100
再按“開始”，之后收到外觸發，才執行打標。按“停止”鍵后結束外觸發狀態，再按“觸
發”鍵，可取消觸發狀態。
5. 飛行打標設置
按“飛行”鍵，屏幕切換到飛行菜單，可以對飛行打標的參數進行設置，屏幕出現：
Factor：1
該值對應USC-2 的飛行打標速度補償?shù)脑O置。詳細請參加飛行打標相關資料。
設置完Factor 后，
再按一次“飛行”鍵
退出“飛行菜單”，屏幕出現“F”字符標志，如：
JOB:9 F
SPEED:100
POWER:100
FREQ:100
此時進入“飛行”狀態。 再按一次退出，“F”標志消失。
