1前言

　　電磁兼容是指電子設備在電磁環境中正常工作的能力。因為電磁干擾不僅影響電子設備的正常工作，甚至造成電子設備中的元器件損害。因此，對電子設備的電磁兼容技術要給予充分的重視。既要注意電子設備不受周圍電磁干擾的影響而能正常工作，又要注意電子設備本身產生的電磁干擾不影響周圍其他設備的正常運行。

　　目前的YAG激光電源均采用了開關電源，它是將工頻交流直接整流成直流，通過開關器件逆變成高頻交流，再通過高頻變壓器隔離升壓，經過高頻整流后給儲能電容器充電，最后經氙燈放電給激光電源提供能量。

　　激光電源是一種強電磁干擾源。其產生的電磁干擾，可通過傳導和輻射對電磁敏感設備產生影響，可能使整個系統無法正常工作。因此，有必要對激光器產生的電磁干擾的種類和量級進行測量，并分析激光器產生的電磁干擾的原因，以便采取有針對性的電磁兼容性措施，保證整個系統正常工作。

　　2電磁兼容性摸底試驗

　　2.1試驗目的和方法

　　按照國標進行電磁兼容性試驗。電磁兼容性試驗的目的，一是檢測設備的電磁兼容性是否符合國標的規定，二是檢測出不符合國標規定的具體項目的頻帶和參數，以便進行有針對性的電磁兼容性設計改進，保證整個系統能正常工作。

　　2.2試驗時間、地點和條件

　　2000年11月17日于北京信息產業部電子第3研究所電磁兼容實驗室。

　　激光器分別采用重頻1Hz、20Hz、60Hz，850V充電電壓工作。

　　2.3試驗內容

　　進行了以下兩項主要試驗：

　?。?）電源線傳導發射試驗

　　激光器采用重頻60Hz，850V充電電壓工作。在火線和零線上分別測試電源線傳導發射。


圖1為激光器采用重頻60Hz時火線上的電源線傳導發射測試頻譜圖，圖2為激光器采用重頻60Hz時零線上的電源線傳導發射測試頻譜圖。

　　根據國標的規定和激光器為一類電磁兼容性的設備應有6dB的安全系數。標準值在圖中用實折線標出，而虛折線為無安全系數的標準值。測試結果

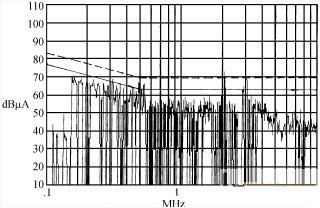

　　圖1激光器采用重頻60Hz時火線上的電源線傳導發射測試頻譜圖

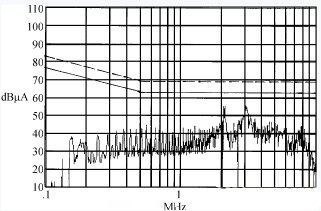

　　圖2激光器采用重頻60Hz時零線上的電源線傳導發射測試頻譜圖

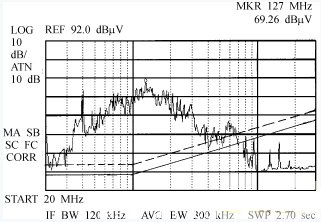

　　圖3激光器采用重頻20Hz時的電場輻射發射測試頻譜圖

如下：

　?、購臏y試頻譜圖1上可知火線上電源線傳導發射的試驗值多處超過標準值。具體數據見表1。

　　②從測試頻譜圖2上可知零線上電源線傳導發射的試驗值均在標準值下。

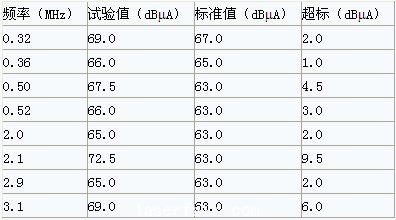

　　表1激光器重頻60Hz，火線上電源線傳導發射的數據與標準對比 頻率（MHz） 試驗值（dBμA） 標準值（dBμA） 超標（dBμA）

　　（2）電場輻射發射試驗

　　頻率高于20MHz的試驗采用掃頻測試的方法測試電場輻射發射，激光器采用重頻20Hz，850V充電電壓工作。圖3為激光器采用重頻20Hz時的測試頻譜圖。

　　根據國標的規定和激光器為一類電磁兼容性的設備應有的6dB的安全系數。標準值在圖中用實折線標出，而虛折線為無安全系數的標準值。測試結果如下：

　?、匐妶鲚椛浒l(fā)射試驗只在大于頻率800MHz的試驗值滿足國標的規定，其余均超過標準值。

　?、陬l率低于20MHz的試驗采用點頻測試的方法，激光器采用重頻1Hz，850V充電電壓工作，詳細數據見表2。

　　3結果分析及改進措施

　　3.1電源線上傳導發射

　?。?）電源線上傳導發射的原因及應對措施

　?、儆捎诩す怆娫丛谶\行過程中造成工頻波形的畸變，產生大量的諧波在電源線上傳導發射。

　?、谟捎诩す馄鞑捎?0kHz以上的高頻高壓開關電源，其運行過程中產生大量的高電壓高次諧波在電源線上傳導發射。

　　而該臺激光電源沒有設置電源濾波器。對此，在供電進線處應采取抑制電源線傳導干擾的主要措施——安裝電源濾波器。

　?。?）電源濾波器的設計和選用

　　電源線中的干擾分為兩種：

　　一種是共模干擾，即在相線與地線間、中線與地線間存在的干擾。共模干擾在相線與中線中同時存在，大小相等，相位相同。

　　另一種是差模干擾，即在相線與中線間存在的干擾。差模干擾在相線與中線中同時存在，大小相等，相位相反。

由于電源線中往往同時存在上述兩種干擾，因此一般電源濾波器由共模濾波電路（L1、L2和CG）和差模濾波電路（L1和L2的差值與CC）綜合構成。如圖4所示，其中L1和L2為繞在同一磁環上的兩個匝數相同、繞向相同的獨立線圈，當電源頻率分量經過時，由于磁通抵消，電感很小，易于通過。當共模頻率分量經過時，由于磁通相加，電感很大，不易通過而被抑制。

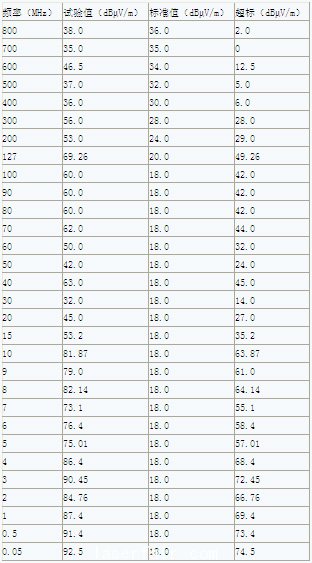

　　表2激光器電場輻射發射的數據與標準對比 頻率（MHz） 試驗值（dBμV/m） 標準值（dBμV/m） 超標（dBμV/m）

　　共模電感L1和L2一般在0.3mH至38mH，共模電容CG要在漏電流小于幾mA前提下取較大值。差模電感一般在幾十μH至幾百μH，差模電容要選擇耐壓足夠高的陶瓷或聚酯電容器。市場上賣的電源濾波器一般是對共模干擾設計的，如果要對差模干擾起作用，應該另外增加兩個獨立的差模抑制電感。共模電感的磁性材料以金屬磁性材料（1J8510.02mm）或非晶、超微晶磁性材料效果較好。差模電感的磁性材料以金屬軟磁粉末經絕緣包裹壓制退火的磁性材料（國產ZW？1）效果較好，而不用開口鐵氧體材料。

　　應用一般電源濾波器與信號濾波器的不同之處在于阻抗搭配。應用一般信號濾波器時，為使傳輸?shù)男盘枔p耗小，應盡量使電源阻抗、濾波器阻抗和負載阻抗匹配。相反，應用一般電源濾波器時，為抑制傳輸?shù)母蓴_信號，應盡量使電源阻抗、濾波器阻抗和負載阻抗不匹配。

　　設計和選用電源濾波器一定要根據電路的實際情況而定。首先測量傳導干擾的電平，再與電磁兼容的標準進行比較，選擇對超標信號的幅值和頻帶有抑制作用的電源濾波器。對于該激光電源可以選擇頻帶10kHz～10MHz，插入損耗大于20dB的電源濾波器。

　　3.2電場輻射發射

　?。?）電場輻射發射的原因及應對措施

　　①由于激光電源是高壓大電流脈沖設備，其放電過程中產生大量的高電壓高次諧波，形成很強的電場輻射發射。對此，高壓放電線應采用外加屏蔽的同軸電纜。

　?、谟捎诩す馄鞑捎?0kHz以上的高頻高壓開關電源，為此，應對激光電源加強電磁屏蔽，并注意屏蔽的完整性和良好的接地措施。

（2）屏蔽的設計和選用#p#分頁標題#e#

　?、倨帘蔚脑O計和選用

　　由于該激光電源沒有注意屏蔽設計，致使激光電源外部存在很強的電場輻射發射。屏蔽設計時，一般采用電導率高的材料作屏蔽體，并將屏蔽體接地為零電位。它是利用屏蔽體在高頻磁場的作用下產生反方向的渦流磁場與原磁場抵消而削弱高頻磁場的干擾，又因屏蔽體接地而實現電場屏蔽。屏蔽體的厚度不必過大，而以趨膚深度和結構強度為主要考慮因素。根據電磁兼容性試驗檢測的電場輻射發射頻帶和參數，對于該激光電源可以選擇頻帶10kHz～800MHz，屏蔽效能大于80dB的電導率高的或磁導率高的材料作屏蔽體。

　?、谄帘蔚淖⒁馐马?/p>

　　圖4一般電源濾波器

　　a注意屏蔽的完整性如果屏蔽體不完整，將導致電磁場泄漏。特別是電磁場屏蔽，它利用屏蔽體在高頻磁場的作用下產生反方向的渦流磁場與原磁場抵消而削弱高頻磁場干擾。如果屏蔽體不完整，渦流的效果降低，即屏蔽的效果大打折扣。

　　b注意下述特殊部位的屏蔽措施

　　？接縫處理接縫處理不好將使屏蔽體的屏蔽效果降低。對固定的接縫最好采用連續焊接。焊接前，應將要焊接表面的非導電物質清除干凈。要盡可能對全部外殼間斷處進行搭接。對非固定的接縫應采用導電襯墊并壓緊，以提高接縫的電磁密封效果。常用的導電襯墊材料有金屬編織物、含有金屬絲的橡膠等。對活動的接縫，如門框上，采用彈性指簧以提高接縫的電磁屏蔽效果。

　?。靠籽燮帘萎斢型L、照明、加水、測量等需要時，為提高設備的電磁屏蔽效果，應采用孔眼屏蔽?？籽燮帘蔚男Чc電磁波的頻率、孔眼的尺寸和數量等參數有關。

　　？編織屏蔽因電纜需要活動和彎曲，其屏蔽采用編織帶的形式。編織帶的屏蔽效果隨編織密度的增大而增加，隨電磁波的頻率的增大而降低。一般電纜的屏蔽層是用不導磁的金屬絲編織的，可以實現電場屏蔽。如需實現磁場屏蔽，電纜的屏蔽層應采用導磁的金屬絲編織。

　?。糠浞堪迤帘萎斣O備的通風和屏蔽要求較高時，采用蜂房板屏蔽有較好的效果。蜂房板屏蔽是利用許多并列的六角形金屬管焊在一起構成的。其中每一個金屬管都起波導衰減器的作用，而通風的風壓降不大。蜂房板的電磁屏蔽效果取決于波導管的衰減特性，即與波導管的幾何尺寸有關。

　　？面板孔屏蔽當設備需要安裝表頭、數據或圖形顯示器時，應對面板孔加以屏蔽，以保證屏蔽的完整性。面板孔屏蔽的較好方法為在表頭或顯示器的后方設置屏蔽罩，屏蔽罩通過導電襯墊與金屬面板連接，通過屏蔽罩的進出線設置穿心電容。

　?。侩娺B接器屏蔽選擇的屏蔽式電連接器應有足夠的插針，供電纜內各個屏蔽層在電連接器頭端接，在電連接器座內各個屏蔽層的插針，用盡量短的連線接到外殼后，再接到殼內各個相應屏蔽層上。為保證屏蔽的完整性，要沿著電纜一周，將電纜的外屏蔽層和電連接器整個地連接，最好是焊接；電連接器座應與設備的金屬外殼保持良好的電氣連接；電連接器頭也應與電連接器座保持好的電氣連接。
（3）接地的設計

　　接地設計的好壞對激光電源的安全運行、正常工作和屏蔽效果都是非常重要的。為此，對該臺激光電源的接地進行重新設計如下：

　?、俳拥氐姆N類和目的

　　電子設備一般有兩種接地。

　　一種是安全接地。即將機殼接地，當機殼帶電時，促使電源的保護電器動作而切斷電源，以便保護操作人員的安全。

　　另一種是工作接地。工作接地給電路系統提供一個基準電位，同時也可將高頻干擾引走。但是不正確的工作接地反而會增加干擾。比如共地線干擾、地環路干擾等。工作接地按工作頻率采用不同的接地方式。由于該激光電源的工作頻率較低（小于1MHz）而采用單點接地式（即把整個電路系統中的一個結構點看作接地參考點，所有對地連接都接到這一點上，并設置一個安全接地螺栓）。為防止工頻和其它雜散電流在信號地線上產生干擾，信號地線應與功率地線和機殼地線相絕緣。且只在功率地、機殼地和接往大地的接地線的安全接地螺栓上相連。

　?、诮拥仉娮璧囊?/p>

　　接地電阻越小越好。因為當有電流流過接地電阻時，將會產生電壓，引發共地阻抗的電磁干擾。另外，該電壓一方面使設備受到反擊過電壓的影響，另一方面使操作人員受到電擊傷害的威脅。因此一般要求接地電阻小于4Ω。

　　接地電阻由接地線電阻、接觸電阻和地電阻組成。為此降低接地電阻的方法有以下三種：

　　一是降低接地線電阻，為此要用總截面大和長度小的多股細導線。因為電阻和導線的總截面成反比、長度成正比，并與通過電流的趨膚效應有關。

　　二是降低接觸電阻，為此要將接地線與接地螺栓和接地極緊密又牢靠地連接并要增加接地極和土壤之間的面積與接觸的緊密度。

　　三是降低地電阻，為此要增加接地極的表面積和增加土壤的導電率（如在土壤中注入鹽水）。

　?、奂す怆娫礄C柜接地

　　綜上所述，激光電源機柜的接地見圖5。

　　激光電源機柜的接地說明：

　　——交流供電采用單相三線制，50Hz電源零線應接到安全接地螺栓處；

　　——為防止機殼帶電，危及人身安全，不許用電源零線作地線代替機殼地線；

　　——為防止高電壓、大電流和強功率電路（如電源、繼電器、電機）對低電平電路（如高頻電路、數字電路、模擬電路等）的干擾，將它們的接地分開。前者為功率地（強電地），后者為信號地（弱電地）。而信號地又分為數字地和模擬地。信號地線應與功率地線和機殼地線相絕緣；

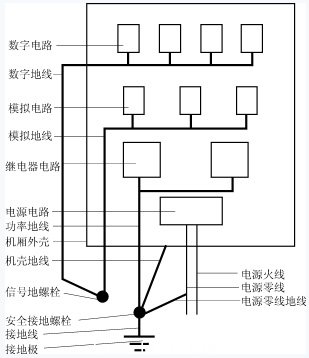

　　圖5激光電源機柜的接地

　　——對于信號地線可另設一信號地螺栓（和機柜外殼相絕緣），該信號地螺栓與安全接地螺栓的連接有三種方法（取決于接地的效果）：一是不連接，而成為浮地式；二是直接連接，而成為單點接地式；三是通過一3μF電容器連接，而成為直流浮地式，交流接地式。其它的接地最后匯聚在安全接地螺栓上（該點應位于交流電源的進線處），然后通過接地線將接地極埋在土壤中。

　　4結語

　　激光電源是強電磁干擾源。如果不加以抑制，將可能影響其它設備的正常運行。為此，應當進行電磁兼容性試驗，檢測出不符合國標規定的具體項目的頻帶和參數，以便進行有針對性的電磁兼容性設計改進，保證整個系統能正常工作。
