超廣角短距激光雷達是當前最新、發展更快的激光雷達細分市場。在18個月前，Ouster便開始與一家汽車OEM合作，研發超廣角短距激光雷達OS0，用于滿足自動駕駛汽車、機器人及地圖等市場的特定需求。

通過與合作伙伴的溝通及獲得的客戶反饋，我們確定了三個在實際應用中最重要的性能（除了超廣視場角外）：

（1）對于目標物探測：高分辨率；

（2）對于近距離探測：0 cm最小探測距離；

（3）對于3D地圖構建：高精度。

而對于任何應用，OS0均可提供：90o垂直視場角 + 260萬點/秒（MPS）的高分辨率數據輸出 + 0 cm最小探測距離 + 高達毫米級的精度。

對于自動駕駛、機器人、地圖等對激光雷達有較高性能要求的客戶，OS0更是首選的超廣角激光雷達。

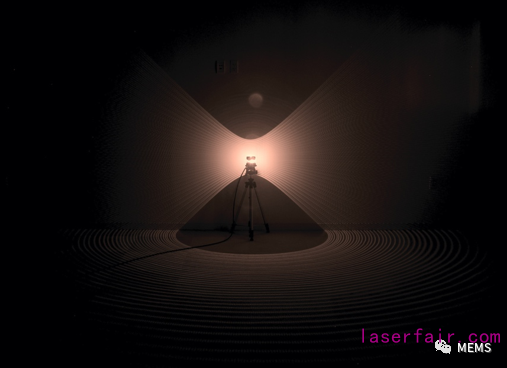

由紅外相機拍攝的OS0，90o垂直視場角

除了超廣視場角之外，OS0能夠探測到55 m處反射率為 80% 的物體以及15 m處反射率為10%的物體。探測距離對于短距激光雷達來說并不是最重要的因素，但當用作自動駕駛汽車盲區探測或低速機器人的唯一傳感器時，能夠探測到50 m又是非常有利的。

本文我們將深度分析OS0的關鍵性能，說明這些性能對于感知、定位、地圖等應用的意義，并證明OS0在某些方面的表現是現有市場同類產品中最好的。

OS0特有的四大關鍵性能：
（1）90o 超廣垂直視場角；
（2）128線超高分辨率；
（3）0 cm最小探測距離；
（4）毫米級精度。

90o超廣垂直視場角

OS0為短距離物體探測提供了90o的超廣垂直視場角，寬廣的視場角有助于優化定位算法、加速室內3D地圖構建。

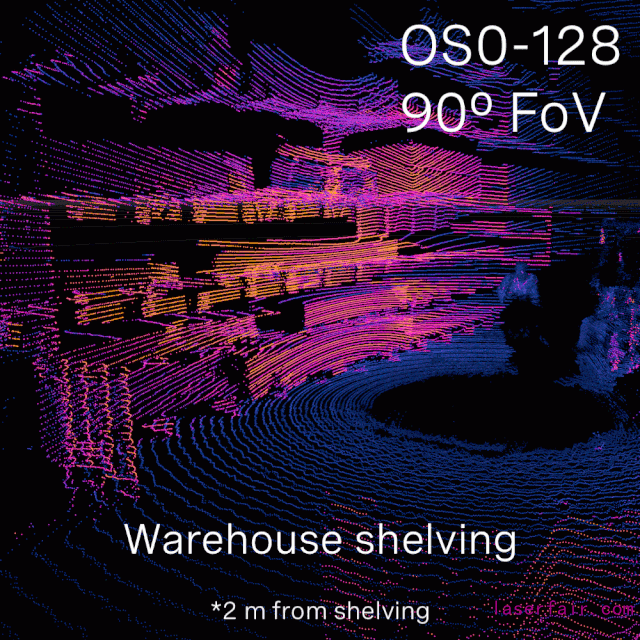

OS0實測，距離倉庫貨架2m

對于機器人應用來說，90o的視場角可以完整捕捉整個貨架的情況，滿足在室內運貨的需求，同時還能為精準定位提供額外的特征數據。

完整倉庫運貨視頻：

對于自動駕駛汽車來說，OS0的大視角可以探測到距離車輛1米的、從頭到腳的、完整的行人。通過在車輛的四周安裝OS0，即可獲得車身360o 的完整數據，確保汽車能夠“看見”周圍的孩童、寵物、路沿、路障等更小的物體。


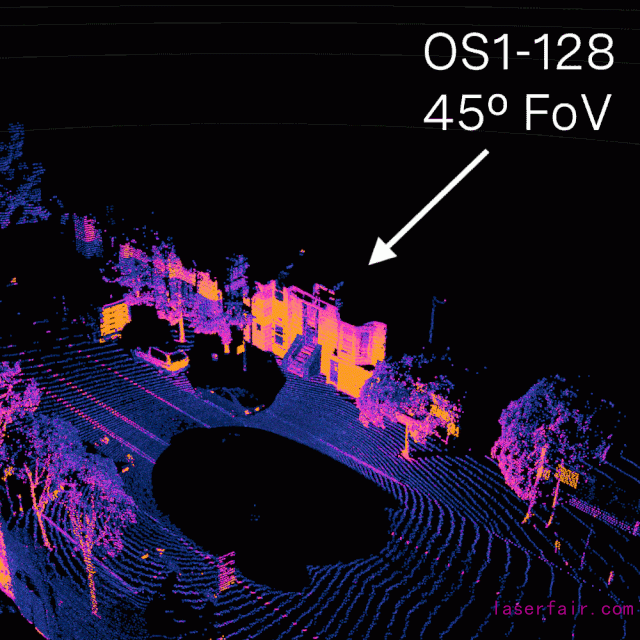

尤其對于定位來說，OS0最大可覆蓋路旁3層高的建筑，如此大的覆蓋率可以為定位算法提供更多的特征數據，有助于提高定位的效率和準確率。

對于室內地圖構建來說，憑借OS0的超廣視場角，可以實現用更少的掃描次數覆蓋更廣的空間范圍，從而在減少地圖構建所需時間的同時，提供其所需的高精度數據。

128線超高分辨率

Ouster自主研發的數字激光雷達技術具有一大優勢，即在激光雷達分辨率不斷提升的同時，產品的尺寸、重量和功耗都不會發生任何變化。今年二月，Ouster發布了全新第二代激光雷達，其分辨率均提升至128線，但其外觀尺寸與第一代64線激光雷達完全一樣。

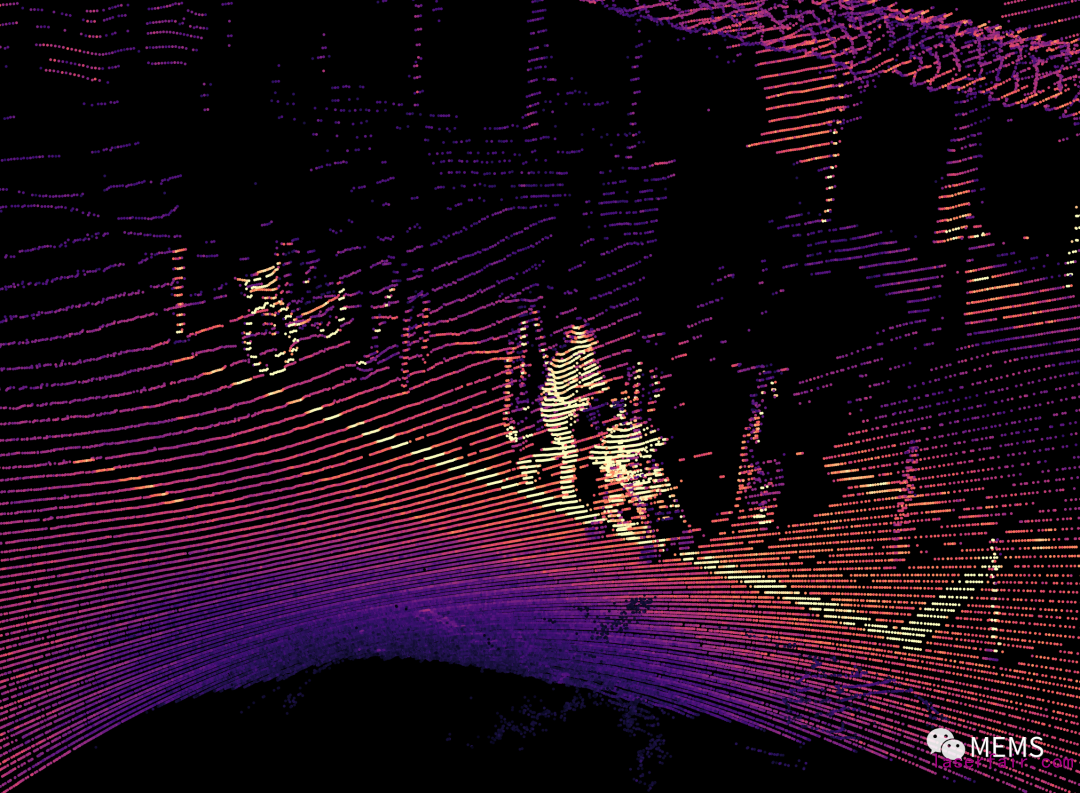

OS0-128實測點云1

高分辨率最大的意義在于，將激光雷達從簡單的避障技術變成了目標物體探測、分割和分類的主流傳感器。數字激光雷達具備的超高分辨率表現也是Apple選擇將其應用于新版iPad Pro的原因之一。

“OS0每秒輸出點數為260萬個，是現有市場上短距激光雷達的5倍。”

在超廣角短距激光雷達市場，當前最好的機械旋轉激光雷達最高僅可提供64線的垂直分辨率，而OS0最高可提供128線。高出兩倍的分辨率，一方面可以實現算法對更遠處物體的識別分類，另一方面可以提高激光雷達在探測范圍內所有距離處的置信度。OS0每秒輸出點數為260萬個，是現有市場上短距激光雷達的5倍。

OS0-128實測點云2

為了更好的理解分辨率帶來的優勢，我們可以認為標準算法對行人進行識別分類時，需要對象人物身上有大約4條水平數據線，此時對應的最大距離稱為“有效距離”。一臺90°垂直視場角的64線激光雷達，其有效距離為20 m；而一臺90°垂直視場角的128線激光雷達，其有效距離可提升50%，即超過30 m。如下圖：

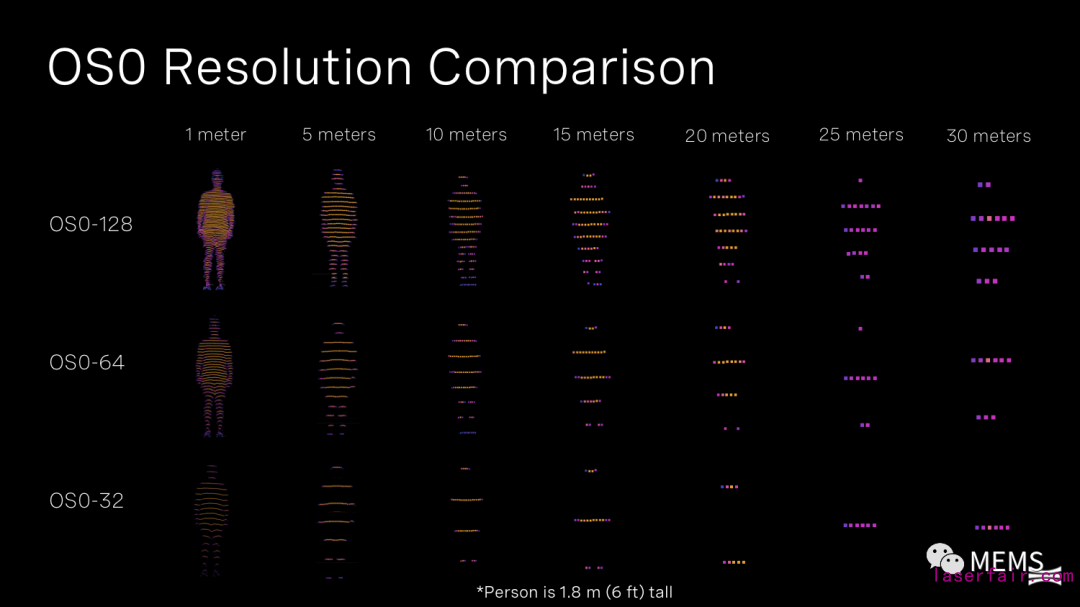

OS0系列分辨率對比，有效距離：OS0-32為10 m，OS0-64為20 m，OS0-128為30 m

另一個實例，假設有一輛以每小時40公里行駛的自動駕駛汽車，即其每秒行駛約10米，在該速度下的制動距離約為15米。這意味著，當使用64線激光雷達時，自動駕駛汽車只有0.5秒的時間留給算法來識別行人并啟動制動（64線激光雷達的有效距離為20 m，當汽車距離對象行人20 m處時，算法可以得到足夠的數據來識別行人，當汽車距離對象行人15 m時，必須開始剎車，因此留給算法識別及啟動制動的時間只有5 m，即0.5 s）；同樣的情況下，128線激光雷達可以為汽車提供3倍多的時間去反應，即1.5 s或15 m（30 m有效距離 – 15 m制動距離）。

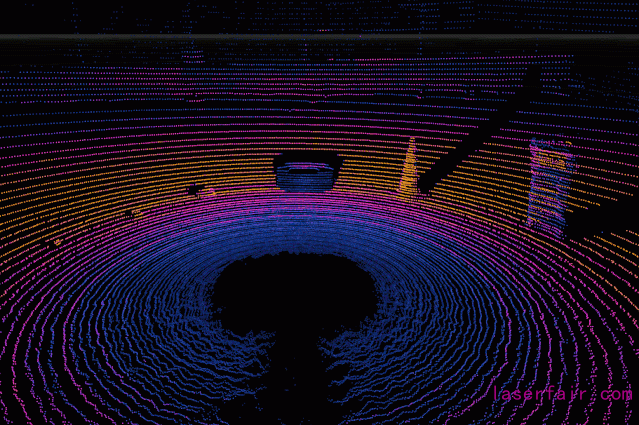

OS0-128的高分辨率可以使激光雷達探測到更小的物體，如下圖，從左到右分別是網球、小型路障、橄欖球、輪胎、大型路障、垃圾桶。OS0-128可以非常清楚的探測到距離2 m處的網球。

目標物體與激光雷達之間的距離為2 m

0 cm最小探測距離

為了更好的實現近距離探測，OS0做到了0 cm的最小探測距離。這是如何實現的呢？對于距離激光雷達25 cm處的物體，OS0將返回對應的點云數據；而對于距離激光雷達25 cm內的物體，OS0將返回一個標志，這個標志就意味著25 cm內有物體存在（該標志在點云中不可見，直接在數據流中輸出）。

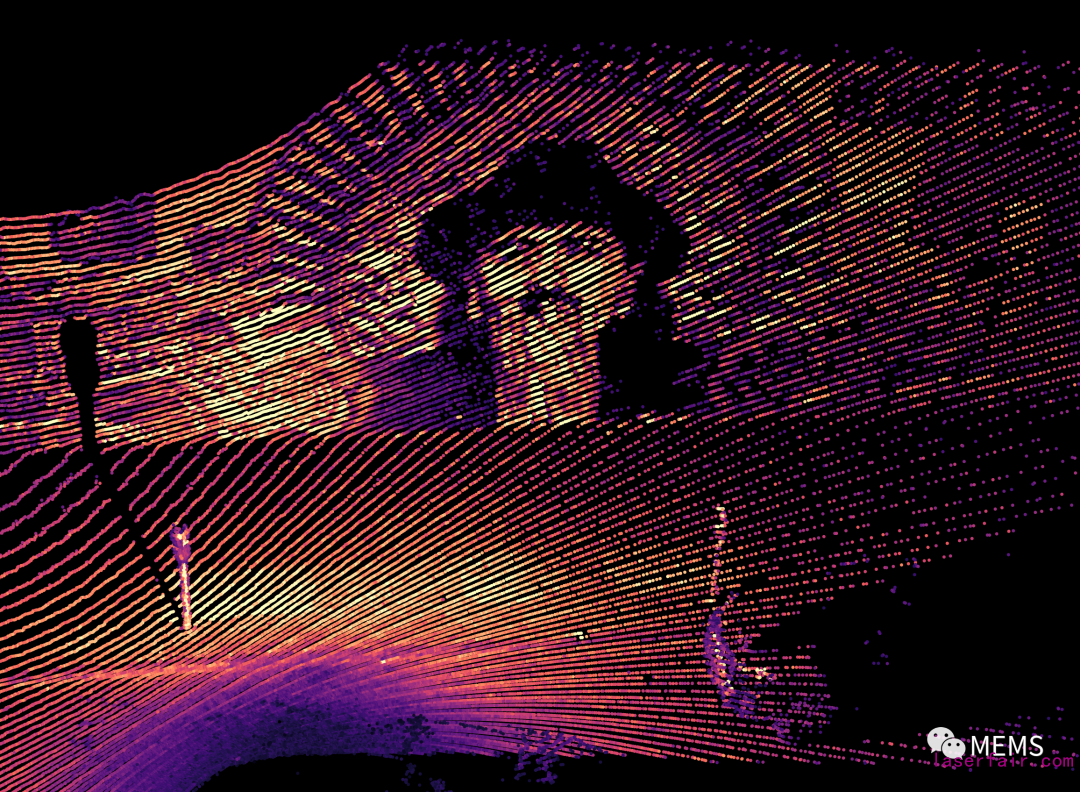

我們將OS0放在空曠的停車場進行實測演示。在下面的視頻中，OS0獲得點云數據的最小距離為25 cm，甚至在40 cm處，OS0也可以清楚地分辨出張開的手指之間的縫隙。憑借高分辨率，OS0可以準確的識別倉庫里或道路上的小型物體。同樣，在激光雷達25 cm內的物體所返回的標志在以下點云中不可見，而是直接在激光雷達的數據流中輸出。

毫米級精度

Ouster對所有的激光雷達都進行了一系列的測試，其中就包括測距和精度測試，以確保每個激光雷達都符合既定的規格。

激光雷達的精度在不同的探測距離處是不同的。簡而言之，激光雷達的精度會沿著像耐克商標一樣的形狀變化。在激光雷達最小測距附近的精度會稍微差一點，其原因類似于看鼻子上的物體比較模糊，只有將這一物體移到離臉遠一點的地方才可以看清。當目標逐漸偏離最小測距時，精度會提高到一個點，然后再次穩定地下降直到激光雷達達到最大測距。

OS0測距和精度測試

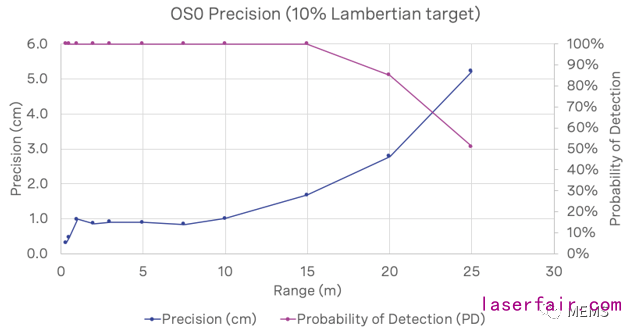

我們對OS0進行了實測演示，測距范圍為25 m，目標物體反射率為10%。如下表所示，在1 m以內，激光雷達的精度可達到±0.5 cm，而在1米處該精度降至±1 cm；當目標物移動至距離激光雷達1-10 m之間時，精度提高到±0.9 cm；超過10 m后，精度在25 m處幾何衰減至±5 cm。

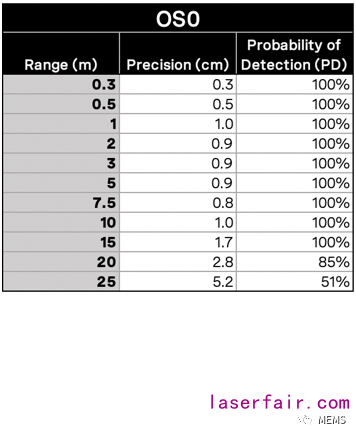

OS0精度實測 – 目標物體反射率為10%：

OS0毫米級的精度是現有市場上最高的精度，這使得OS0成為室內地圖構建的理想解決方案。

另外，我們還對激光雷達進行了“四壁測試”。在此測試中，我們將激光雷達放在房間的中央，然后定性比較OS0與其他激光雷達探測到的墻壁厚度。激光雷達的精度越高，探測到的墻壁越“薄”。

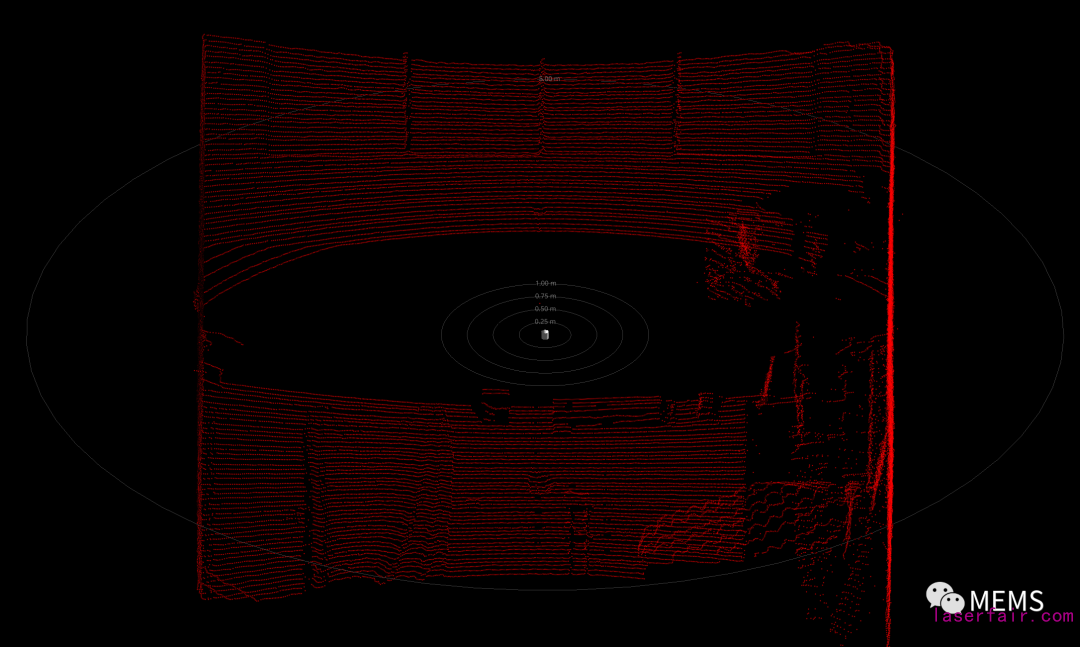

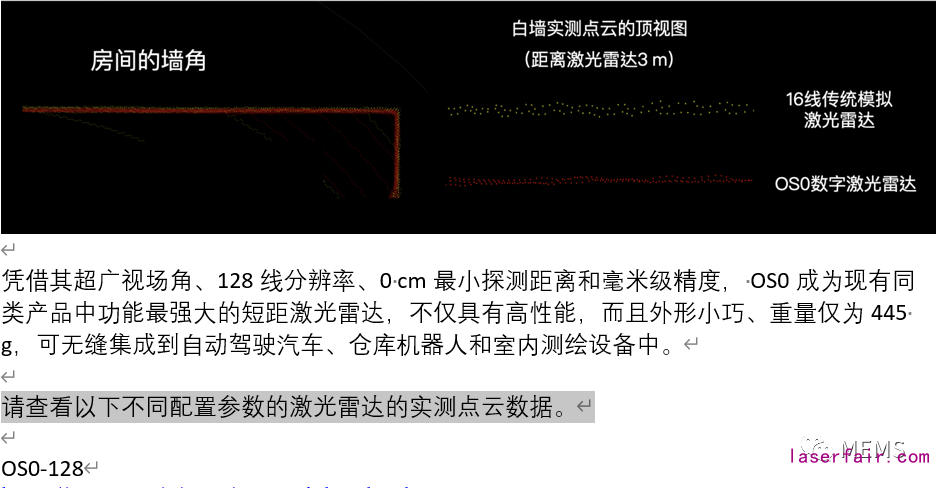

OS0探測到的墻壁點云數據，房頂和地面的線已被隱藏

我們還測試了墻壁的線性度及任何變形或彎曲。在下面的圖像中，可以看到OS0探測到的墻壁比市場上領先的16線中距傳統模擬激光雷達更薄，即精度更高。

憑借其超廣視場角、128線分辨率、0 cm最小探測距離和毫米級精度， OS0成為現有同類產品中功能最強大的短距激光雷達，不僅具有高性能，而且外形小巧、重量僅為445 g，可無縫集成到自動駕駛汽車、倉庫機器人和室內測繪設備中。
