周界報警系統的核心功能在于在判斷有威脅侵入行為發生時，系統根據光信號調制分析，可以實時對侵入行為發生點進行定位，從而便于安保人員對目標明確地及時采取有效措施，制止侵入行為后續事件發生周界報警系統還會對非危害性環境干擾如雷鳴、鞭炮、汽車?guó)Q響、雨聲等進行識別，做出無害判斷;還能識別走路、攀爬、觸摸、挖掘等侵入行為并報警。

廣州艾禮富電子-周界報警系統原理圖文教程：

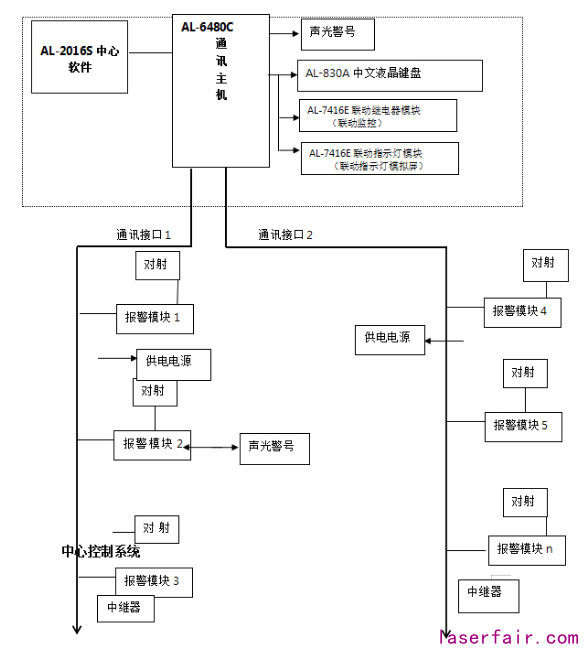

周界系統結構示意圖

控制室選用一臺全中文RS485總線報警主機，配置電腦管理軟件，報警后電腦軟件上顯示具體防區報警位置，同時配置了一臺16路繼電器聯動模塊，報警后也可聯動繼電器信號至視頻監控系統。

周界激光對射探測器入侵報警系統

一、 技術特點

1、光束數量1-144光束，15cm合理光束間距設計，可有效探測入侵者以匍匐，鉆爬、慢速移動等方式越過探測器警戒線；光束數量，光束間距也可以根據客戶需求任意定制。※

2、每個光束獨立編/解碼（專利號：ZL201821802327.0），同一對探測器無論多遠距離都不會形成光束相互覆蓋和干擾，在探測器之間任何位置都可以實現精準識別報警。※

3、發射機具有調試/探測兩種工作模式，配套可視化激光調試儀（專利號：ZL201821490714.5）可以快速實現每光束精確對準?！?/p>

4、采用1.8mm厚優質304不銹鋼外殼和高透防爆玻璃透鏡，精致、美觀、大氣，抗暴力破壞； ※

5、太空艙式抗電磁破壞設計：304不銹鋼外殼+內部高強度高絕緣復合支架，有效保護探測器內部激光器不受外界電磁信號、靜電等破壞；※

6、探測器內部結構采用同軸梯接360°全向設計（專利號：ZL201920081171.X)，發射機或接收機可以根據用戶現場需求，實現不同光束最多同時向四個方向工作，有效改變傳統激光對射在拐角或者兩個探測器交匯處需要安裝兩個或多個探測器而形成的擁擠和凌亂，可降低設備成本，提高安裝現場美觀度。※

7、四種觸發模式，單/雙/三/四光束遮斷報警可選（專利號：ZL201320115616.4），可適用于復雜環境和不同用途，穩定可靠； ※

8、任意光束可屏蔽設計，當激光發射機和激光接收機之間局部有不可移動障礙物阻擋，或用戶有需要關閉某光束時即可啟用此功能?！?/p>

9、電平/開關量/IP網絡信號輸出（專利號ZL201620858006.7）可選，可直接并入現場網絡視頻監控系統進行信號傳輸，無需單獨布線，大幅降低施工成本； ※

10、全密封設計，防蟲、防塵、防水，防護等級達到IP67（證書號HTT190809326I）；

11、采用808nm/980nm不可見光激光作為探測器光源，實現隱形防范，入侵 者難以規避；同時利用激光能量高度集中和極好的穿透性，抑制風、霜、雨、雪、霧等惡劣自然環境引起的干擾，工作狀態穩定可靠；

12、報警響應速度1mS-1000mS 范圍內8擋可選，也可任意定制；

13、多層鍍膜窄帶濾光鏡片+全數字式接收放大整形濾波電路，有效濾除環境中的各種干擾光源※

14、接收機每光束采用獨立高亮度藍光指示燈組對準指示，探測器每個光束工作狀態一目了然，調試安裝極為方便。 ※

15、根據現場環境和用戶需求，對射式、反射式、便攜式、燈飾型、網絡型任意可選。 ※

16、通過class1類安全激光認證、CE認證，ISO9001-2015質量管理體系認證； ※

17、通過中國國家安全防范報警系統產品型式檢測和中國國家強制認證產品3C認證； ※

聯動激光對射現場聲光報警

由于小區周界長度比較大，故每400-500米做一個現場聯動驅動警號，在相應區域內的激光對射有人入侵后，迅速驅動旁邊的現場警號響及光提示，這樣可震懾強行入侵者；現場驅動設備采用RS485單防區帶一路繼電器輸出的地址模塊（AL-7480-1C），輸出方式可通過控制中心的總線主機靈活實現多點設置。

線材及總線通訊延長方式

如果現場環境允許的情況下，可以使用二路總線通訊端口，每一路總線可以通訊1200米，每一條通訊總線包括一條兩芯1.5平方以上的電源線和一條1.5平方以上的RS485信號線,并且RS485總線信號線一定要采用屏蔽的雙絞線,單路總線傳輸距離超過去1000-1200米時，需增加一個485信號中繼器（AL-7425）；中繼器可延長1200米能通訊距離（具體取決于現場環境），如果現場環境干擾大時，中繼器的數量則相應增加。

系統供電方式

系統需采用分段式獨立供電，一對對射用一個12V/2A的穩壓直流電源,給該區域的紅外對射及防區地址模塊供電，同時需把所有供電電源負極線連接在一起，并與主機485通訊端口黑色線接線柱相連,這樣可防止總線設備沒有共負極而被外部信號干擾產生設備掉線。

以上就是周界報警系統原理圖文教程的介紹，周界報警系統的優勢在于：在裝有廣州艾禮富電子周界防范報警系統的小區，如有人員非法翻越小區圍墻，或有人員在有非法闖入時，這時值班室中心的報警系統立即報警，提醒值班人員的注意，并通過廣州艾禮富電子報警主機LCD中文顯示屏或電腦軟件上顯示報警區域；同時有手機微信對主機進行實時布撤防控制，在手機上可實時顯示主機布撤防及報警信息等，這時值班人員可根據實際情況采取措施。有針對性地加以防范和預防。從而加強對小區的全天候安全防范，提高小區的綜合防范和管理水平，實現快速處理突發性事件的能力。
