隨著全國各地環保政策的大力推行，新能源汽車行業呈現出欣欣向榮的發展態勢。相比技術成熟的傳統車型，盡管新能源汽車已向市場推出多年，但相關的制造技術仍待改進。在新能源汽車生產環節，核心是電池pack制造。針對鋁合金和電機焊接，BINZEL賓采爾根據行業技術難點，結合不同客戶的實踐反饋，推出了包括填絲焊接頭、激光遠程焊接頭在內的焊接設備和激光技術解決方案，被國內頭部新能源車企所采用。

鋁合金焊接缺陷及解決方法
目前，激光焊接鋁合金部件時容易出現兩大工藝缺陷，一是裂紋（熱裂紋），二是氣孔（氫氣孔）。這兩大缺陷是目前鋁合金激光焊接中遇到的常見難題。與普通材料焊接相比，在鋁合金焊接過程中，合金含量的比例是產生熱裂紋的主要誘因。

以6061鋁合金為例，其硅含量是0.4%-0.8%，鎂含量是0.8%-1.2%。從裂紋敏感性圖可以看到，硅含量在0.4%-0.8%范圍內是處于高敏感性區域；同樣，鎂含量在0.8%-1.2%內也是處于高敏感性區域。因此，從合金含量分析的角度看，6系鋁合金容易產生熱裂紋的根源是合金含量（硅、鎂）處于高敏感性區域。
因?yàn)楹辖鹪氐拇嬖冢沟娩X在凝固時容易形成低熔點共晶，即鋁硅和鎂硅。低熔點共晶的強度比鋁或鋁合金弱也更脆，容易形成熱裂紋。相比6061鋁合金，4047鋁合金就不易形成低熔點共晶，因其硅含量（1.2%）和鎂含量（0.1%）都處于低敏感性區域。

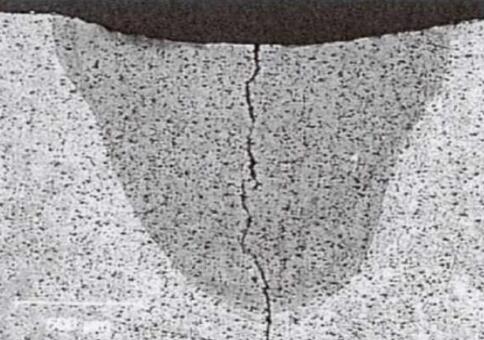

激光焊接鋁合金缺陷之熱裂紋

解決低熔點共晶問題，主要方法是通過在高系鋁合金中填充低系金屬，通過填絲改善焊接接頭處的合金含量，從而避免焊縫裂紋。比如在對高系金屬焊接時（6系和6系），加入低系金屬后，讓其鎂硅含量混合后處于低敏感性區域，大大降低裂紋產生的概率。

改善熱裂紋的另一種方法是使用激光遠程焊。因激光遠程焊的熔池小，熱輸入量小，所以也同樣能起到降低熱裂紋產生的作用。同時，激光遠程焊還可以通過熔池?cái)嚢枋咕Я８?xì)致，從而實現增強強度的效果。另外，攪拌還能讓氣體更易溢出，減少氣孔的產生。但在為激光遠程焊加振鏡時，需要選擇一個合適的參數。如果參數不合適，焊接產品的不合格率也同樣會高。

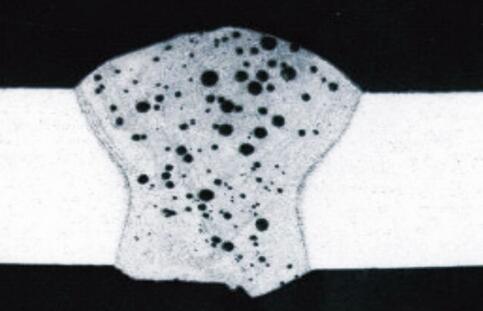

激光焊接鋁合金缺陷之氣孔

說完焊縫裂紋，第二個主要缺陷是氣孔。激光焊接的氣孔來源主要有兩個，一是氫氣孔，二是保護氣體產生的氣孔。因?yàn)闅錃夂苋菀谆爝M(jìn)液體中，如果焊接板材夾雜了水或者其他含氫的物質，就容易產生氫氣孔。保護氣體產生氣孔是因?yàn)楹附铀俣冗^快，快速凝固后不易讓熔池底部的氣體溢出，因此也會形成一些微小氣孔。
對于改善氣孔的產生，核心是減少水汽的來源。第一要保證來料的干燥，第二是保證保護器的干燥，第三保證環境濕度足夠低，這樣就能夠有效減少水分的來源，從而減少氫氣孔的產生。

填絲焊接解決方案
在生產過程中，通過填絲焊可以有效改善裂紋。通常情況下，焊接填絲裝置是由熔焊頭、送絲機，以及跟蹤監視需要的視覺識別系統所組成。BINZEL賓采爾與SCANSONIC聯合開發推出了ALO4填絲焊接方案，具備了接觸式焊縫跟蹤、TA-motion導絲模塊、Auto-focus自動對焦、重力補償模塊、保護器裝置、Sceye焊接過程監控、PGM保護玻璃監控、FOM-motion焊絲對中、MF3-laser高速精密送絲機。

接觸式焊縫跟蹤
接觸式焊縫跟蹤與CCD圖像識別不一樣。通常情況下，激光從光路出來后與送絲匯合，激光熔覆熔化焊絲，焊絲熔池鋪在母材上。BINZEL賓采爾解決方案的區別是多了一個擺臂，擺臂能跟隨機器人的行進沿著焊縫邊緣跟蹤。在跟蹤過程中，電機能實時感應跟蹤力度，始終緊靠焊縫，保證焊接路徑按照程序設定進行。
在托盤和模組焊接中，因其焊縫基本都是直邊，同時還有T型焊縫和角焊縫，采用接觸式焊縫跟蹤可以很好地跟蹤托盤和模組的焊接進程。平面Y方向上的跟蹤范圍是±15mm，力度是±5N。操作人員還可以在跟蹤過程中調用4個不同的參數，以適應不同的跟蹤情況。

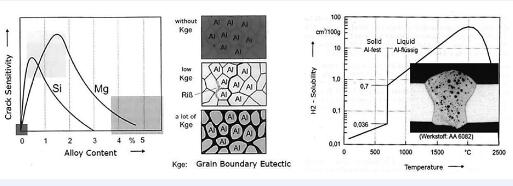

合金元素與裂紋敏感關系圖

TA-motion導絲模塊
為解決激光頭容易將鋁焊絲折彎的情況，BINZEL賓采爾開發了具備TA-motion模塊的焊接頭，可以根據焊絲的粗細和軟硬度，調整焊絲跟蹤的力度。如焊絲的材質偏軟如鋁材，TA-motion會給出一個反向作用力，抵消鋁焊絲向下的重力，從而能很好地切合在加工平面上。對于材質較硬的焊絲，TA-motion同樣也能給出一個下壓力，讓其緊貼加工平面。

Auto-focus自動對焦
對于焊接不同高度的焊縫，BINZEL賓采爾的Autofocus（自動對焦）模塊配合TA-motion，可以在不同高度上確保焦點和光斑一致。遇到焊接平面有高度變化時，TAmotion模塊會上下浮動，Auto-focus模塊則根據TA-motion模塊浮動，通過準直鏡組保持光斑恒定，因此光斑在不同的高度可以始終保持一致。這對于鋁合金焊接，尤其在轉角和直角焊接上十分適用。另外，Auto-focus模塊的另一個強大功能是，操作人員可以通過設定不同的光斑大小，實現不同方向的光斑大小。

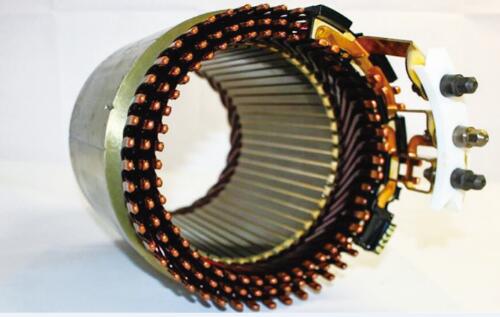

發卡電機

Sceye焊接過程監控
該功能對工藝分析和調試的幫助很大，其三個功能是表面質量監控、交互信號監控和焊接過程追溯。Sceye功能的本質是一個內置激光光路的攝像頭。當焊絲跟蹤超出范圍時，激光頭會及時斷光。Sceye軟件還會自動記錄焊絲跟蹤，工程師也可以從軟件中調出視頻查看。

在前期調試過程中，工程師通過Sceye軟件能很快找到焊接過程中遇到的問題，通過直觀的視頻記錄分析具體問題，并做出馬上調整。

FOM-motion焊絲對中
在對模組和托盤焊接時，由于焊接機器人姿態變化較多，送絲管的位置一直在變，導致絲和光在不同位置時的中心點不重合，如果發生較大偏差，焊接質量就難以保證。引入光絲對中模塊，就能保證無論機器人在何種位置都能確保光絲中心重合，從而保障了產品的良品率。

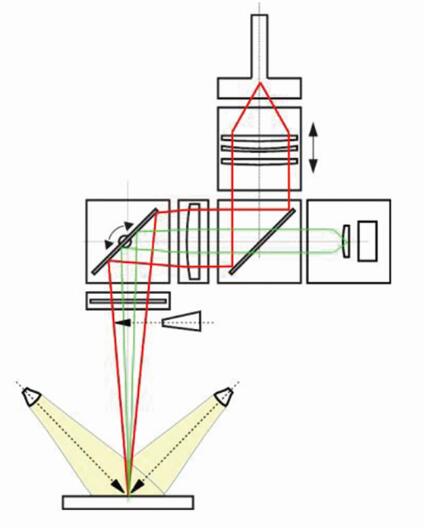

RLW-S光路設計原理

近年來，BINZEL賓采爾還開發了送絲機產品，MF3-laser高速精密送絲機擁有5%以下的送絲誤差，最高速度可達10m/min，適用0.8mm-1.6mm焊絲。除了ALO4標準焊接頭外，BINZEL賓采爾還推出了其特殊型號。如ALO4-L針對焊接空間狹小的場景，ALO4-FLAT適用托盤/模組上的垂直焊縫，ALO4-vario則適合解決對焊縫質量要求較高的場景。

激光遠程焊接解決方案
BINZEL賓采爾在激光遠程焊接解決方案上的產品是RLW-A。相比其他廠商的激光遠程焊接，RLW-A的設備結構更復雜，具備了實時跟蹤技術、振鏡后置技術、超快振鏡、自動間隙補充，還有Sceye焊接過程監控和PGM保護玻璃監控。

實時跟蹤技術基于三角測量原理，RLW-A使用三角測量法的傳感傳感器，一道激光打到被測物體上，同時被旁邊的CCD矩陣接收，通過接收激光能計算出被測物體的位置，同時繪制出被射物體的形狀，并得到6D數據，包括XYZ三個方向以及6個軸的旋轉數據。

RLW-S焊接系統操作界面

在RLW-A上前置了三道線檢測焊縫，后面還有一個激光檢測點。提前測量并后置10mm焊接，就可以在焊接時得到非常好的效果。同時，RLW-A不需要補光燈，可以在0-90度進行焊接。RLW-A的測量精度達到0.1mm，最快測量速度是7m/min，適用于大部分焊接要求。

另外，用戶在RLW-A上還能看到BINZEL賓采爾全新的光路設計。目前，市面上的激光頭大多是基于F-Theta大場鏡的光路原理，先通過震蕩再通過物鏡聚焦，最后使光斑聚焦在工件上。這種聚焦物鏡的優點是工作面大，仿造成本低，產業鏈較成熟。但追求大場鏡的后果是功率密度和準度的降低，從而導致聚焦的光斑容易失真。
RLW-A的光路設計原理，采用了尺寸較小的聚焦物鏡，這樣就能在很小的工作范圍內實現對功率的精確控制。因此，對于焊接要求比較高的鋁合金焊接上，這種光路設計就非常有用。精確的功率控制得到的是穩定輸出的焊縫質量。

由于大場鏡更換成本較高且耗氣量大，因此對于企業而言不是一種經濟型的解決方案。盡管RLW-A采用的是小場鏡，但結合上述談到的實時跟蹤技術，就能在一個較大的工作范圍內實現快速的焊接速度和優質的焊縫質量。

RLW-A的小場鏡具有均勻的功率分布，同時使用的是一塊超快振鏡，擺動頻率高達1000Hz，振動范圍是±1mm。小場鏡與超快振鏡的組合，可以在振動軌跡上實現功率大小的精確控制，均勻的振動波形也減少了裂紋的產生。

間隙補償功能基于三角測量技術。三角測量技術能夠測量出焊縫的6D數據，所以當焊縫有間隙時就能被測量到。同時，激光頭搭載了內置算法，當檢測到焊縫變寬時會自動增加功率和振幅，從而更多地從熔覆上補償間隙。

在實驗演示中，工程師采用了1.5mm的6082鋁合金，補償?shù)淖畲箝g隙可以達到0.6mm。通過多熔覆上板以補償間隙。這種方法對于模組焊接比較適用，因?yàn)樵谘b配過程中多少都會有誤差產生，這時就可以通過激光遠程焊接的方式補償間隙，避免模組報廢。

Sceye功能在激光遠程焊接上與填絲焊相似，但在遠程焊接上還帶有機器算法的功能，因此能自動判定焊縫的好壞。結合ALO4和RLW-A，對于客戶而言，需要根據實際需求選擇具體的激光加工方式。如果需要焊接效率高，那么激光遠程焊接比較合適；如果焊接的板材較厚，則推薦使用填絲焊接。

發卡電機焊接解決方案
發卡電機是近兩年才興起的一個名詞，英文名叫Hair-pin motor。發卡電機最先在豐田第四代Pruis、雪弗蘭Volt和特斯拉上應用。相對于傳統電機采用圓形漆包線繞組，發卡電機用銅條代替，從而獲得更高的效率、功率密度和電機散熱率。

目前發卡電機之所以沒有普及，主要原因是在自動化程度和生產方面有很高的要求。發卡電機的焊接難點首當其沖的是材料焊接，因?yàn)椤鞍l(fā)卡”是由銅組成，如果焊接采用的是1000nm左右的近紅外波段，銅的高反射率導致材料很難吸收激光能量。

對此，有的廠商采用600nm左右波段的綠光焊接銅。由于銅在高溫狀態下的吸收率較高，所以通常需要使用強激光加工，但這又會帶來飛濺的問題，成為生產中的焊接難點。第二個問題是氣孔，因?yàn)殂~的流動性較差，液體張力形成熔池的時候會造成內部氣孔塌陷。另外，如果焊接速度過高，也會使氣孔不易溢出，形成氣孔。
發卡電機的第二個焊接難點是絕緣層燒損，這是由于電機自身設計決定的。因?yàn)榻^緣層就在Hair-pin的下面，而且銅的熱傳導率很高，如果輸入熱量過大就會容易造成絕緣層燒損。如果使用的是小尺寸發卡電機，那么Hair-pin的尺寸更短，對焊接的挑戰更大。

最后還需要考慮焊接夾具的問題。當焊接200-400個Hair-pin時，焊接時的精準定位也是一大挑戰。此外，發卡電機對平面和高度的錯位要求特別嚴格，XY方向上的錯位需要控制在0.1mm以內，Z方向上的錯位需要控制在0.5mm以內。

如果Hair-pin組件中的一個模塊出現焊接缺陷，沒有達到工藝要求，整個發卡電機就要報廢。因此，穩定的輸出和識別缺陷技術對于生產發卡電機，顯得尤為重要。目前，多數廠商采用的是普通熔焊頭外接視覺識別系統的組合方式，但這種方法只能捕捉到平面數據，而不能顯示高度數據。如果Z方向上存有誤差，焊縫質量難以保證。同時，該方法還十分依賴夾具的定位。

對此，SCANSONIC推出了全新的電機焊接解決方案RLW-S。RLW-S具備增強型圖像識別、高速穩定振鏡、智能補償算法、焊后檢測和經濟性的特點。增強型圖像識別技術包含灰度識別和三角測量，三角測量能獲得XYZ方向上的數據，灰度測量能識別平面的形狀，兩個攝像頭的數據結合能夠得到完整的6D數據，兩種識別方式互不干擾。

對于材料的焊接問題，其實通過振鏡解決，當焊接速度大于20m/min時不會有飛濺產生，但需要穩定的焊接振鏡才能實現。另一個方法是通過智能補償算法解決，與RLW-A的間隙補償功能相似，但卻更智能。對于高度和平面上的不同落差和間隙，智能補償算法都能通過內置算法實現精準的補償焊接。

RLW-S除了焊接發卡電機外，還在Busbar電極焊接上表現優異。因?yàn)锽usbar電極采用的是鋁或者鋁銅合金的材質，同時也需要焊縫識別。

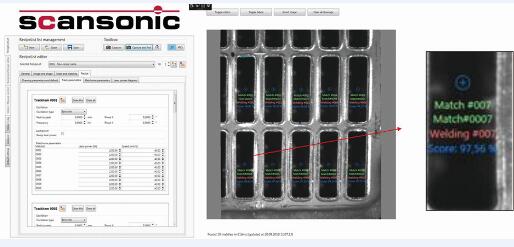

在RLW-S焊接界面截圖上，焊接件是一個熱交換器，每焊完一處系統會自動算出一個評分，如果焊縫質量達不到要求還會自動報警。軟件能實時顯示焊縫的平面數據和6D數據，這也是三角測量的優勢。因此，RLW-S正是通過增強型識別、高速穩定振鏡、智能補償算法、焊后檢測和經濟性，從而保證生產和測量的穩定性。
