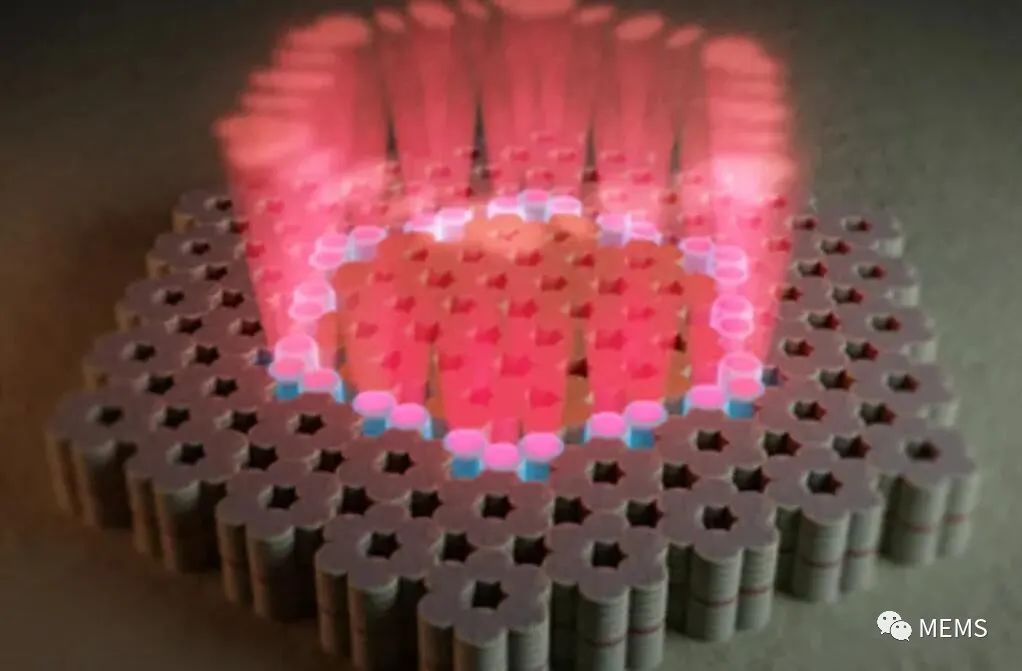

垂直腔激光器拓?fù)潢嚵械乃囆g(shù)圖：30個微型激光器作為一個整體，共同發射出相干激光（紅色）

據麥姆斯咨詢報道，近日，以色列和德國的研究人員聯合開發出一種能使一組垂直腔激光器集成于一體的方法，從而組成一個沙粒大小的高效激光器陣列。這項研究成果發表在著名期刊《科學（Science）》在線發表的一篇研究論文中，題目為《Topological insulator vertical-cavity laser array》，論文信息：https://doi.org/10.1126/science.abj2232。

智能手機、汽車激光雷達，以及光纖網絡中的數據傳輸都在使用垂直腔面發射激光器（VCSEL）——半導體激光器已深入我們的日常生活之中。盡管應用廣泛，但微型VCSEL產生的輸出功率受到嚴格的限制。多年來，科學家們一直試圖通過將多個微型VCSEL集成為單個相干激光器來提高此類半導體激光器的發射功率，不過收效甚微。研究人員此次取得的突破使用了不同以往的方案——光子拓?fù)浣^緣體平臺，在芯片上集成了獨特的VCSEL幾何排列，每個VCSEL垂直發射，但拓?fù)浣^緣體平臺中發射器之間的面內耦合，促進了整個VCSEL陣列的相干發射。

用好拓?fù)鋵W(xué)，改變光束直線傳播

光束的本性是沿直線傳播，怎樣才能改變其本性呢？這必須依靠拓?fù)鋵W(xué)。作為近代發展起來的一個研究連續形變現象的數學分支，拓?fù)鋵W(xué)相對深奧，我們可以通過簡單類比來理解。簡單地說，拓?fù)涫茄芯繋缀误w中含有“孔洞”個數（即“拓?fù)鋽?shù)”）的一門學問。比如說，人們喜歡的美食甜甜圈、健身用的呼啦圈，在結構中都有一個洞，在數學上，我們可以將這種中間有且只有一個“孔洞”的結構，歸為一類，看作是只有一個“孔洞”的圓環體。對于籃球、足球、西瓜等沒有“孔洞”結構的物體，則將其歸為另一類。它們雖然都屬于圓環體，但前者“孔洞”個數為1，后者為0，結構不同，在性質上就存在很大的差異。簡單地說，按照不同物體中所包含的“孔洞”個數進行分類，并對“孔洞”個數相同的物體進行性質上的類比，就是拓?fù)鋵W(xué)意義上的分類。

拓?fù)鋵W(xué)是一個很神奇的數學概念，它進入物理學領域后，最早被用來描述物質中電子運動規律，并由此發現了“拓?fù)浣^緣體”。這一新奇的材料相比于不導電的橡膠等普通絕緣體，雖然同樣能阻止電荷流動，但在其表面猶如為電子開辟了一條“高速公路”，可以讓電子無障礙、低損耗地高速穿流。

“拓?fù)浣^緣體”這一獨特功能，讓物理學家們浮想聯翩——當兩種具有不同拓?fù)鋽?shù)的材料緊密拼接在一起時，其界面處必然會產生一個光學拓?fù)溥吔鐟B(tài)。如此一來，耦合到物質表面的光，自然不會也不需要穿入物質體內，經歷猶如塞車般的“散射和吸收”，而乖乖地走上了屬于自己的那條表面通道。這個光學拓?fù)溥吔鐟B(tài)就相當于光子的專用“高速公路”，但它并非是一條直線，而像普通道路一樣有大小不等的彎道，光子在這條“高速公路”上傳播，只能沿著彎曲的道路通行，即在物質表面“曲線傳播”。這樣，就改變了光束直線傳播的本性。

從拓?fù)浣^緣體到拓?fù)浼す馄?br/>
拓?fù)浣^緣體是革命性的量子材料，它內部絕緣但在其表面導電且無損耗。幾年前，由Mordechai Segev教授領導的Technion小組將該創新理念引入光子學，并展示了第一個光子拓?fù)浣^緣體，其中光在二維波導陣列的邊緣傳播而不受缺陷或無序的影響。這開辟了一個新領域，現在被稱為“拓?fù)涔庾訉W(xué)”，目前有數百個團體正在積極開展研究。

激光是利用諧振腔對種子光的來回反射實現光放大，而諧振腔內的瑕疵會影響激光損耗閾值，從而使激光輸出功率大幅降低甚至無法出光。如果利用光波對結構缺陷的免疫能力，采用光學拓?fù)浣^緣體設計的諧振腔，則可以完美避開腔內瑕疵，使激光器工作效率更高、性能更穩定。

2018年，Technion小組找到了一種方法來利用光子拓?fù)浣^緣體的性質來構建一種新型的激光器，這種激光器表現出獨特的性質——高度相干且高功率，并極大地提高了激光器陣列的穩健性，為未來的大規模應用打開了大門。在他們的研究中，建立了一個特殊的微環諧振器陣列，其激光的模式展現出受到拓?fù)浔Ｗo(hù)的傳輸——光沿著激光陣列的邊緣在一個方向上傳播，不受缺陷和無序的影響，不受邊緣形狀的影響。這反過來又如實驗證明的那樣，會導致高效率的單模激光。由于制造的陣列使用的是標準半導體材料，而不需要磁場或奇異的磁光材料，因此可以集成在半導體器件之中。

研究人員證明，不僅拓?fù)浼す馄髟诶碚撋鲜强尚械?，而且在實驗上也是可行的，綜合上述這些性質可以創造出更高效的激光器。未來，以拓?fù)浼す馄鳛楹诵牡男滦陀性赐負涔庾悠骷瑢閭鞲?、通信等領域帶來革命性變化。

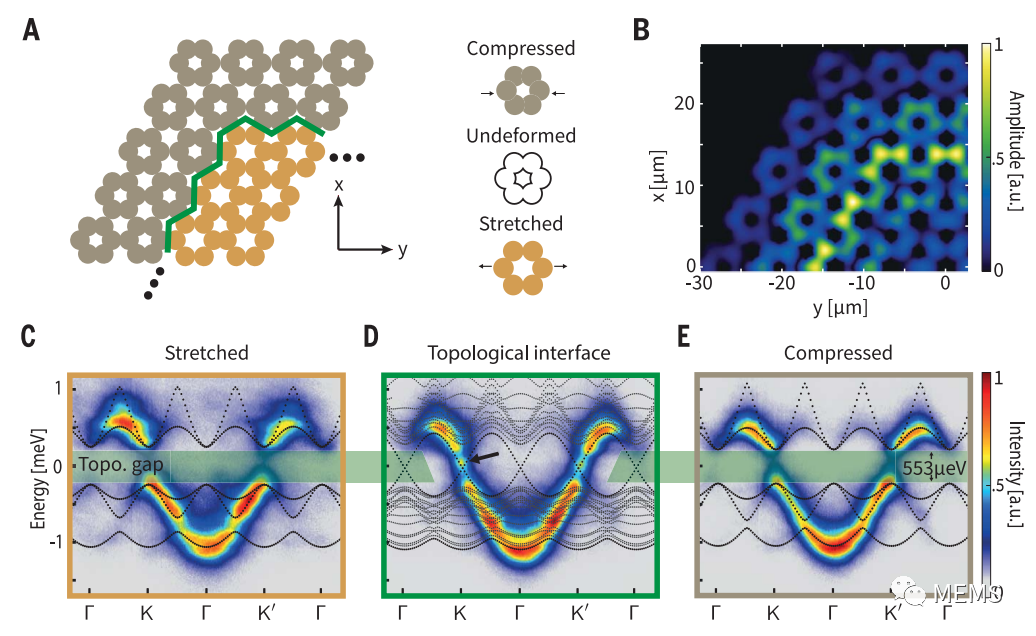

垂直腔激光器陣列的拓?fù)浣Y(jié)構和光子特性

項目情況和參與者

這項德國-以色列研究項目主要起源于新冠肺炎（COVID-19）大流行期間。如果沒有相關研究人員的巨大投入，這一科學里程碑就不可能實現。該研究工作的主要參與者是以色列理工學院物理系和電氣與計算機工程系Segev團隊的博士生Alex Dikopoltsev，以及維爾茨堡大學應用物理學系Sebastian Klembt教授和Sven H?fling教授團隊的博士生Tristan H. Harder，并與來自Jena和Oldenburg的研究人員合作，在量子物質的復雜性和拓?fù)浣Y(jié)構集群方面取得了卓越成就。此項研究中的拓?fù)浼す馄髦圃焓褂昧司S爾茨堡大學出色的潔凈室設施。

通往新型拓?fù)浼す馄鞯穆L路

Segev表示：“看到科學如何發展是一件很有趣的事情。我們從基本的物理概念到基礎性研究，再到如今追求真正技術。早在2015年，當我們開始研究基于拓?fù)浣^緣體的激光器時，沒人相信這是可能的。因為當時已知的拓?fù)涓拍顑H限于沒有增益的系統，但是所有的激光器都需要增益。因此，拓?fù)浼す馄髋c當時已知的一切背道而馳。我們就像一群瘋子在尋找被認為不可能的事情?，F(xiàn)在我們已經朝著具有許多應用的真正技術邁出了一大步。”

以色列和德國的研究團隊將拓?fù)涔庾訉W(xué)的概念與垂直發光的VCSEL結合起來，其中負責VCSEL相干和鎖定的拓?fù)溥^程發生在芯片平面上。最終結果是產生一種強大但非常緊湊和高效的激光器，不受多個VCSEL發射器的限制，并且不受缺陷或溫度變化的干擾。

“這種激光器的拓?fù)湓硗ǔ＿m用于所有波長，因此適用于一系列材料?！盞lembt解釋說，“究竟需要布置和連接多少個微型激光器完全取決于應用需求。我們可以將激光器陣列規模擴展到非常大，并且原則上它也將在大規模的情況下保持一致。我很高興看到拓?fù)鋵W(xué)從最初是數學的一個分支，發展成為一門革命性的新技術——用于控制和改善激光性能的工具箱。”

這項開創性的研究表明，拓?fù)涔庾訉W(xué)可以結合VCSEL來實現更強大、更高效的激光器，未來發展之路雖然漫長，但是前景樂觀。
