皮秒激光器是指輸出激光的脈沖寬度在皮秒級別的激光器。一般具有重復(fù)頻率可調(diào)、峰值功率高等特點。隨著近年來全固態(tài)(DPSS)激光技術(shù)的一系列新進(jìn)展，皮秒激光器的應(yīng)用正迅速轉(zhuǎn)移到各種成熟的工業(yè)產(chǎn)線上。

應(yīng)用要求

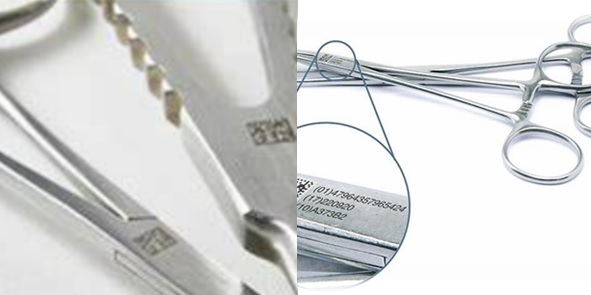

醫(yī)療事業(yè)直接關(guān)系到人們?nèi)罕姷纳踩?。食品藥品監(jiān)督管理局（FDA）實施了醫(yī)療產(chǎn)品識別規(guī)定，要求所有的產(chǎn)品與器械都需要有唯一設(shè)備標(biāo)識（UDI），即藥品和零件醫(yī)療器械都要求打上識別碼標(biāo)記。UDI應(yīng)具備以下標(biāo)準(zhǔn)：高對比度和深黑色；永久、不褪色、耐腐蝕；機(jī)器可讀；淺層標(biāo)記，表面起伏小，防止細(xì)菌聚集。

皮秒激光器在高的標(biāo)刻要求中是否也具備優(yōu)異的表現(xiàn)呢？我們模擬極端醫(yī)療環(huán)境對皮秒激光器標(biāo)刻后的不銹鋼進(jìn)行試驗。

試驗方法—耐腐蝕性測試

304不銹鋼是最常見的一種不銹鋼，廣泛應(yīng)用于工業(yè)，食品，醫(yī)療，建材等領(lǐng)域。我們以304不銹鋼為例，應(yīng)用固體皮秒紅外激光器(JPT-PS-IR-30)對304不銹鋼表面標(biāo)記黑色。

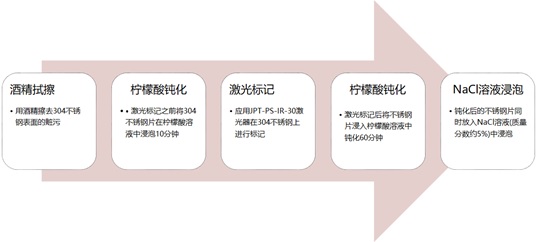

將打黑后的不銹鋼用質(zhì)量分?jǐn)?shù)約5%的NaCl溶液浸泡的方法來模擬醫(yī)療應(yīng)用遇見的環(huán)境，以此來檢驗黑色標(biāo)記的耐腐蝕性。實驗過程如下：

黑色標(biāo)記耐腐蝕度

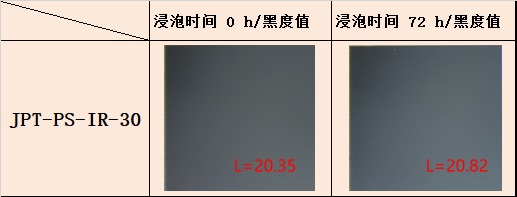

我們將JPT-PS-IR-30標(biāo)刻后的不銹鋼片進(jìn)行對比，結(jié)果顯示在NaCl溶液浸泡72h后黑度值變化極小，如下圖所示：

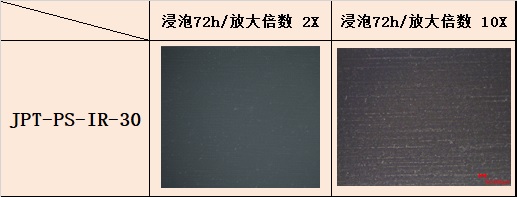

將浸泡后的銹鋼片表面放大觀察，發(fā)現(xiàn)JPT-PS-IR-30標(biāo)記的黑色經(jīng)72小時浸泡后表面未出現(xiàn)色塊脫落和褪色的情況，如下圖：

不銹鋼在普通激光輻照時熱效應(yīng)占支配地位。通過大量氧化反應(yīng)生成黑色氧化薄層達(dá)到標(biāo)記黑色的目的，一方面多種氧化產(chǎn)物會導(dǎo)致黑度不夠或不均勻，另一方面氧化層在酸、堿、鹽的環(huán)境中也更容易發(fā)生脫落或化學(xué)反應(yīng)從而破壞不銹鋼本身的耐腐蝕性。

而超短脈沖(皮秒)激光可讓不銹鋼表面產(chǎn)生微結(jié)構(gòu)（如下圖）引起選擇性光吸收進(jìn)而呈現(xiàn)黑色，使不銹鋼本身耐腐蝕性得以保存。

注：以上結(jié)論只針對本次測試所使用的裝配和參數(shù)設(shè)置

為何JPT-PS皮秒激光器的表現(xiàn)如此不同？

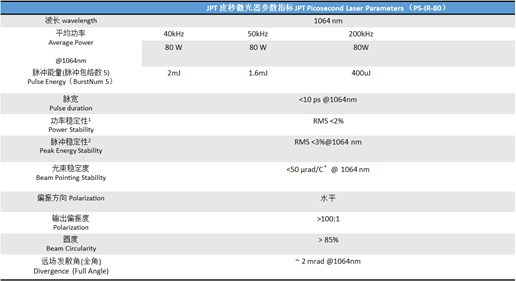

JPT-PS系列皮秒激光器基于目前領(lǐng)先的工業(yè)用皮秒激光器放大方案，采用緊湊的雙層腔體結(jié)構(gòu)和簡潔可靠的電控設(shè)計，適應(yīng)全天候工業(yè)級生產(chǎn)要求以及前沿科學(xué)表征測試需要。JPT-PS系列目前提供紅外與紫外輸出版本，脈寬達(dá)到6ps。JPT-PS皮秒系列激光器具備脈沖開關(guān)（Pulse on Demand）與脈沖串功能（Burst Mode），可以實現(xiàn)單脈沖到1MHz頻率輸出。
