雖然越來越多的公司開始選擇增材制造作為一種加工手段,但減材制造仍然是目前工業界使用最廣泛的方法。同時,3D打印目前仍是主要作為減材制造的補充而存在。
減材制造不同于增材制造技術,它是通過去除材料以生產出所需尺寸的零件。它們現在被部署在許多行業,如航空、汽車、冶金等。南極熊本期文章仔細討論了減材制造和增材制造之間的差異,以及它們彼此之間的互補作用。
首先減材制造方法也是擁有多種類型的,就像增材制造包含了多種工藝.例如,你可能聽說過"數控加工"這個術語。它是計算機數字控制的首字母縮寫,涵蓋了基于控制機床的數字程序的材料去除技術,比如我們常談?wù)摰你@、車、銑或鏜等。數控加工現在可以兼容廣泛的材料,從塑料到金屬。也就是說,并不是所有的減材制造技術都使用數字程序,接下來我們也將介紹一些最流行的切割方法。
△照片來源 Protolabs
什么是數控加工?

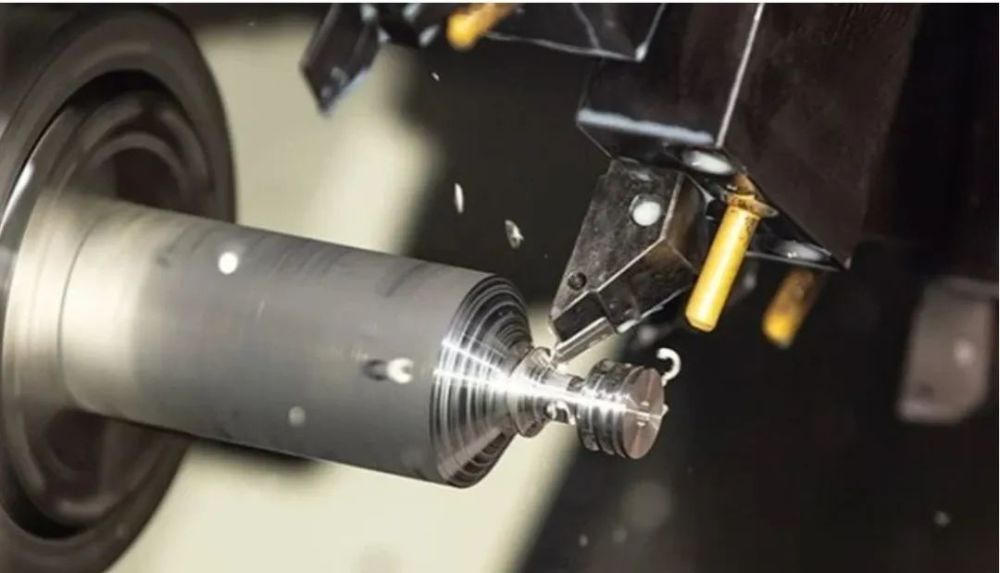

數控加工包括幾個過程,首次介紹車削和鉆孔技術,加工過程針對于旋轉軸上的移動部件。加工零件所需的能量是由零件本身的運動提供的。這些方法使得制造任何以旋轉為模型的零件成為可能。具體而言,它是一種沿旋轉軸無限復制的二維圖紙,從而形成一個三維模型。盡管名稱不同,但車削和鏜削是非常相似的,因?yàn)樗鼈兌际褂孟嗤脑?。主要的區別是,鏜削是在零件的內部工作,而車削是在外部工作,允許對木材、金屬和某些塑料材料進行加工。車削和鏜孔機現在出現在許多行業中,如汽車、航空航天、醫療甚至裝飾部門。
讓我們繼續討論另一種技術,即銑削。銑削具有極高的精確性、創造具有內部空腔零件的能力和加工零件的能力,是一種極其重要的制造手段。該技術使用銑刀來橫向切割材料。這意味著,當銑刀在材料中時,它可以垂直移動并沿其路徑去除材料。由于適用于各種任務和材料加工,銑削與許多材料兼容。盡管如此,這種方法也有一些缺點,會降低它的加工便捷性。例如,一個零件的加工通常分為幾個步驟/操作,這些都需要定期更換刀具。

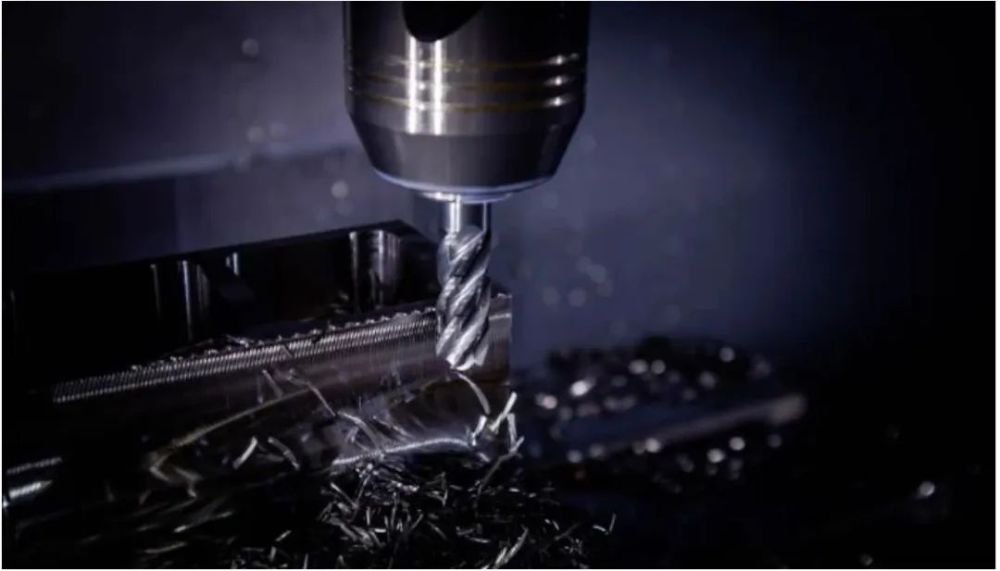

△銑削過程
鉆孔和銑削使用的工具非常相似,但不應混淆。鉆孔只用于用鉆頭打圓孔。雖然銑削提供了更大的制造自由度,特別是允許制作直徑大于自身的孔或形狀,但鉆孔允許你鉆出與鉆頭直徑相等的孔。盡管有許多優點,但在打孔時,銑削要比鉆孔慢得多,這就是為什么鉆孔更適合于連續進行幾個相同的切割。雖然數控加工包含了許多技術,但減材制造并不限于這些。其他方法,如切割,也被許多行業所采用。
不同的切割技術
有些人使用激光切割,如汽車制造業使用激光來生產剎車片等精密零件,而其他人則選擇EDM。EDM也就是放電加工,這種技術有3種形式:線切割、沉降片切割和快速鉆孔,它與傳統的鉆孔不同,能夠利用電極打出更薄、更深的孔。雖然這些不同的方法相對較慢,但它們與其他方法的區別在于精確度。放電加工可應用到混凝土、石頭、金屬和許多其他材料的零件的生產當中。
除了放電加工外,激光切割也是一種常用的切割技術。這種技術通過功率為幾百瓦的激光器,可以快速、精確地切割幾種材料。例如,切割面積達1平方毫米的零件,公差為正負20微米。除了切割之外,激光機還能進行雕刻。激光切割機有兩種形式。二氧化碳激光器和光纖激光器,它們用于切割和雕刻金屬。盡管激光切割機有很多優點,但也有一些缺點:在操作此類機器時,可能會釋放出有害氣體。此外,由于激光是通過熱量來切割材料的,激光器本身可能會過熱。因此,有必要對其進行冷卻,這往往需要額外的輔助設備。
最后,在幾種主要的減材制造工藝和更具體的切割技術中,我們發現水射流切割。這個過程是基于使用水射流,伴隨著磨料,以高速?zèng)_擊材料的表面。這導致材料收縮和分離,形成所需的最終形狀。需要一個高壓壓縮機來產生這種水射流。射流的性質和有關材料將影響切割的深度和速度。這種技術在航空航天、汽車和機械行業很受歡迎。它具有高精度,與許多材料兼容,而且與各種減材工藝不同,它沒有危害。當其他工藝產生切屑、灰塵或煙霧時,水射流切割消除了所有這些廢物,因?yàn)樗淞髟谄渎窂缴蠋ё吡诉@些廢物。

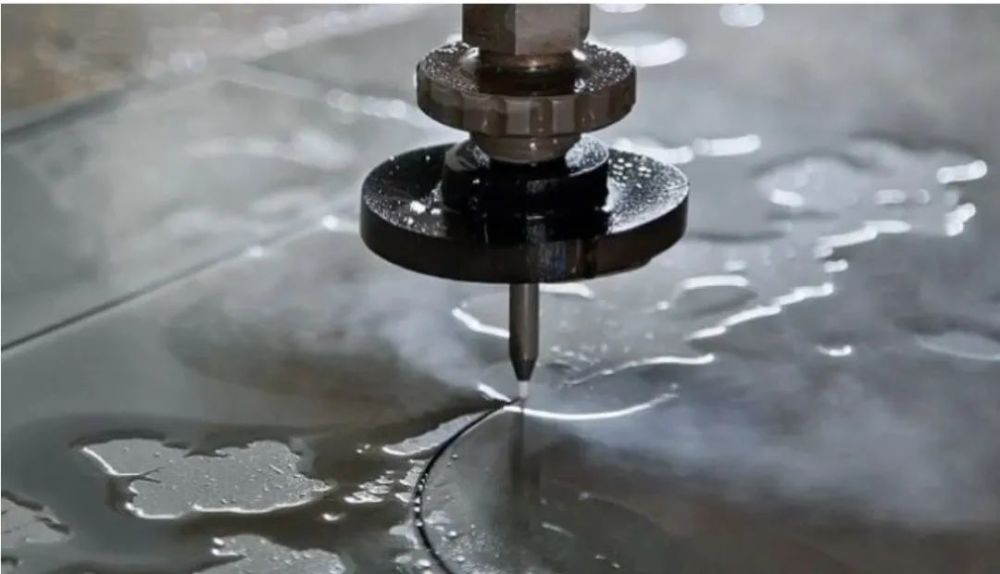

△水射流切割過程(圖片來源:Fogepack Systèmes)
與增材制造相比的劣勢和優勢
如前所述,減材制造技術的主要優勢可能是其提供高尺寸精度的能力。與大多數依賴熱能操作的3D打印工藝不同,減材制造允許在室溫下制造零件,從而避免了與材料的工作(收縮)有關的尺寸精度問題。為了確保減材制造的尺寸精度,必須對環境進行控制。例如,如果你想用一整塊鋼來設計一個零件,就必須至少提前3天將材料帶入要進行切割的房間,否則它將根據溫度和濕度改變工作尺寸。
減材制造工藝還得益于更廣泛的兼容材料。與3D打印相比,如果你想使用不同的材料,就必須有幾臺基于不同工藝的打印機,而在同一臺機器上它是對金屬、塑料或木材零件進行減材加工是可能的。

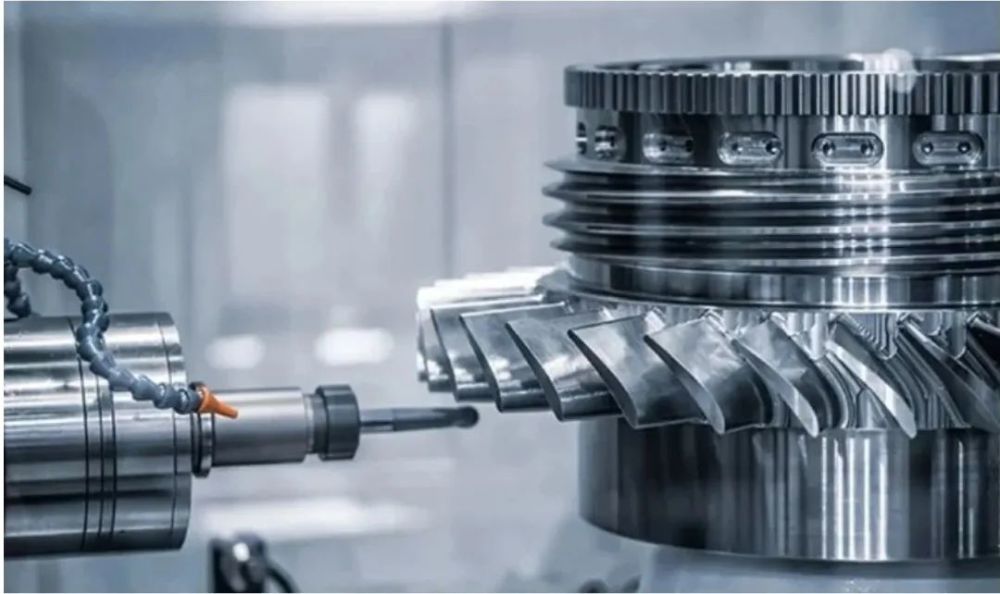

△減材制造提供了高尺寸精度
然而,減材制造工藝有很大的缺點。首先,與3D打印相比,不同的減材制造生產方式會留下大量的廢料,而增材制造則具有吸引力,因?yàn)樗皇褂盟璧牟牧狭?。例如,在機械加工中,必須在制造過程中清除碎片和其他灰塵,以限制可能干擾切割過程的多余材料的數量。除了減材制造產生的粉塵外,該過程產生的煙霧也有可能對操作人員造成很大傷害,這在使用激光或電火花加工時非常常見。
此外,減材制造不能像3D打印那樣提供制造的自由度。一個可打印的零件有時需要多次操作,使用不同的機器,拆成多個零件進行組裝,才能被減材制造所復制。最后,用材料去除工藝實現復雜的幾何形狀更加困難。增材制造在設計過程中允許更多的自由。換句話說,設計師將不必?fù)?dān)心所使用的機床所帶來的限制,因此能夠讓他的想象力自由馳騁,不受制造能力的限制。
減材和增材制造是如何互補的?
由于減材和增材制造兩種技術途徑不同,它們大多是以互補的方式使用。自從3D打印技術開始強勁增長以來,它最常被用于原型制作。憑借著3D打印本身的技術優勢,它允許快速和低成本地制造多個部件,因此提供了不同迭代的可能性。
對于確定了形狀和材料的部件生產需求,就有可能使用減材制造方法進行大規模生產。一些工藝,如激光切割和水射流切割,可以在很短的時間內設計出大量的零件。然而,其他方法,如數控加工,可能非常耗時。這種技術需要一個重要的編程步驟,以及必要的人力成本。今天,數控加工主要用于注塑模具的制造,這是一種成型的制造技術。
此外,雖然減材制造可以對物體進行修復,但3D打印在這一領域提供了更多可能性。一個例子是定向能量沉積(DED)工藝,它可以用來修復金屬零件,而不必改變它們。具體而言,該技術能夠在現有的零件上增加材料,從而避免了不必要地進行組裝或更換大型零件。在更大的范圍內,3D技術允許復制有問題或被時間磨損的零件,所有這些都是按需和小批量進行的。用戶可以修復他們的零件,而不是扔掉,并將其對環境的影響降到最低。

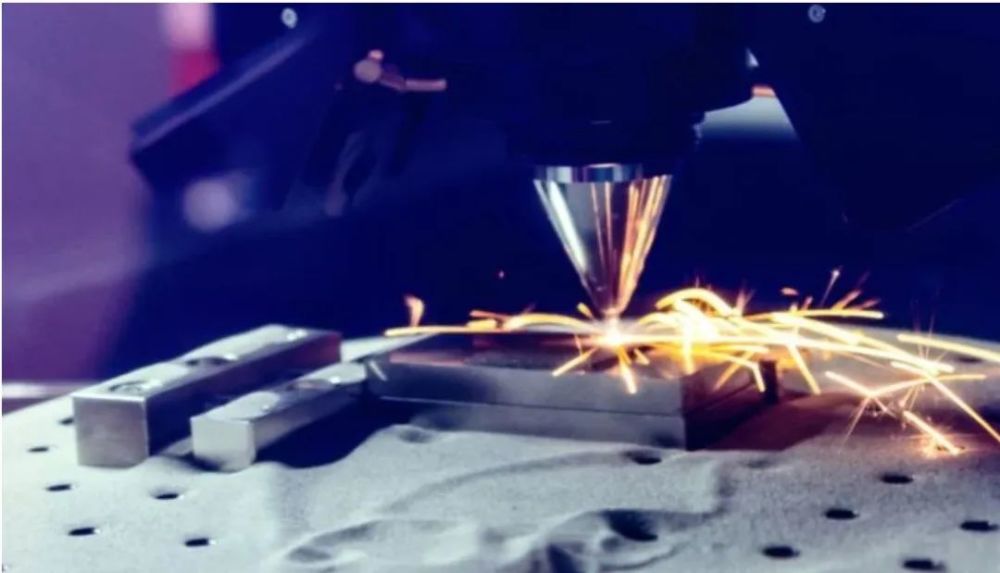

△DED技術允許零件被修復
盡管有差異和流程,但減材制造和增材制造往往是齊頭并進的。由于它們各自的特點,這兩種類型的制造相輔相成,可以快速創造出以前從未想象過的精確零件。為了結合這些制造技術,一些投資項目已經創建,如混合先進制造。通過整合各家技術,來提供增材制造的設計自由和減材制造的精度。
對于減材制造和增材制造未來的發展方向,盧秉恒院士給出“減材、等材、等材三分天下”觀點很是中肯。他預測,不久的將來,3D打印將從概念上的三足鼎立走向價值分享的三分天下,即便在批量生產方面3D打印或許沒有模具制造、切削加工那么大,但它可以制造出一些具有高端價值的產品,在總價值的體現上必將占有一定市場。
