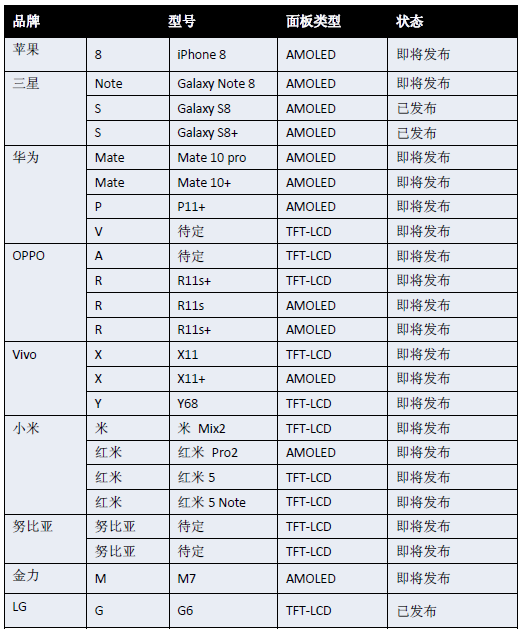

近年來，智能手機的市場發展勢頭迅猛，設計同質化嚴重，成為手機廠商面臨日漸棘手的問題。為引領行業潮流，廠商們必須在上游領域中核心部件的開發上尋求突破，屏幕自然是最好的競品之一。繼小米推出MIX，2017年 3月三星發布屏占比高達84.15%的Galaxy S8，在2017年下半年，將有以下9大品牌的20款產品搭載全面屏。

隨著全面屏?xí)r代的來臨，面板產業鏈也受到了直接的影響。

a-Si-TFT LCD

17年， a-Si面板走俏，其原因是一些低端機項目為了快速導入全面屏，在不改變結構設計的前提下，直接將手機兩端拉長以容納18:9屏幕，外加韓系廠商LGD和三星SDC于2016年關停了多條a-Si產線，加劇了a-Si產能緊缺。

但因?yàn)閍-Si面板電子遷移率較低，每個子像素都需要獨立的柵極（Gate IC）驅動走線，兩邊的BM（無法顯示區域）最多控制在1毫米，影響美觀。另外受到成本因素的制約，雙柵線路的成本無法接受，代表著屏幕無異型切割，攝像頭、IR等設備只能堆砌在屏幕之上，而同樣因?yàn)槌杀驹颍礃O驅動仍將采用COG，多種因素相加，在強行保證18:9比例的情況下，手機的外形會變得很長，影響美觀。

所以采取a-Si面板的全面屏方案，被認為是異性切割、COF產能不足情況下的無奈之舉，不會成為市場的主流。

LTPS-TFT LCD

由于Apple轉單AMOLED，造成JDI和Sharp大量的LTPS產能閑置。同時華星光電月產能3萬片的LTPS 6代線與2016年下半年實現量產，且價格策略較為激進，進一步加劇了供大于求的市場局面。

但LTPS的電子遷移率較高，所以各個像素點的驅動電壓也較低，可以將3個子像素合并一組用一根配線連接到IC上，這樣LTPS只需要a-Si 1/3數量的柵極走線即可。在必要的時候，也可以將2根線路重疊設計，中間用絕緣層隔絕開來，進一步節省布線空間，從而有效減小左右BM區域（無法顯示區域）寬度。

FHD LTPS全面屏主要針對的是中高端市場，目前技術情況下，天馬的LTPS全面屏可以做到左右邊框0.5毫米，下邊框1.8毫米，實際效果非常震撼。

隨著異型屏切割及COF功能在2017年7-8月的逐漸展開， LTPS市占率上升的勢頭將不會改變。

AMOLED

AMOLED是全面屏技術最為理想的實現平臺

1）OLED為自發光，不用擔心BM（遮蓋漏光）區域漏光，同時可以進一步減小組裝的預留公差，從而使得BM區域進一步變窄。

2) 柔性O(shè)LED屏幕的下端子區域也較短，易于實現窄邊框設計。

3）最后，柔性基板的機械應力非常小，異形切割難度小，速度快，良率高。在異形切割方面，相比LCD和硬屏OLED有天生的優勢。隨著國內京東方，和輝光電、維信諾，天馬AMOLED技術的逐漸成熟，AMOLED在全面屏領域的市占率將呈現穩步上升的態勢

模組段自動化設備

模組段工藝將封裝完畢的面板切割成實際產品大小，之后再進行偏光片貼附、控制線路與芯片貼合等各項工藝，并進行老化測試以及產品包裝。一共有牽涉到14種設備。

OLED 工序 貼附 熱壓綁定 貼合 薄膜

使用機器 ACF粘貼機 FOG邦定機 薄膜對玻璃貼合，水膠貼合 附膜機

LCD 工序 清洗 偏光片貼附 COG FOG PCB/OLB BLU及組裝 檢測

使用機器 清洗機 偏光片貼附機 COG+ACF FOG綁定機 PCB+ACF 背光疊片，背光組裝機 AOI檢測

后端模組設備占總項目投資10%，一條面板線對應30-60條左右的模組線，每條后段模組線的投資是2400萬左右。

2017 E2018 E2019

OLED 465 545 525

LCD 1010.2 1290 1700

新增+更新需求 　 　 　

COG+FOG 30 47 56

貼合設備 17 27 32

其他 52 83 97

總和 99 157 185



考慮到存量設備的更新和新設備投資規模，2017-2019年AMOLED+LCD模組設備的市場容量為99億/157億/185億，且AMOLED的良率較TFT-LCD低很多，因此AMOLED模組設備的單價比LCD至少高30%。





機遇與挑戰并存

目前，全面屏在結構設計、攝像頭、聽筒、天線設計、軟件UI、指紋識別、工藝設計、光距離傳感器等方面都面臨著相應的技術挑戰，而全面屏玻璃的設計、攝像頭小型化、聽筒小型化、新型指紋芯片的隨著全面屏而進行的演變也將會引發整個手機產業鏈的變革。





為集中展示觸控顯示技術發展的最新成果，引領未來技術與智造相結合，上海勵擴展覽有限公司將聯手蘇州納米科技發展有限公司和京東方科技集團股份有限公司于2017年9月14日在蘇州金雞湖國際會議中心共同組織召開“柔性智能終端關鍵技術高峰論壇暨京東方創客對接會”。兩天的論壇將以技術發展先后順序?yàn)橹鬏S，涵蓋全面屏、柔性顯示、柔性觸控、柔性蓋板、柔性電池、柔性電路板的設計、加工及制造等熱點議題，為企業的發展提供最前沿的市場信息。





此活動作為2017深圳全觸與顯示展（2017-11.24-26深圳會展中心）的路演活動之一，將邀請通信，消費電子，觸控、顯示面板制造、配套材料和設備、代工服務、汽車電子等企業的400余為專業聽眾，展現最前沿的生產設備、材料、工藝、終端應用的最新技術與產品?；顒悠陂g恰逢京東方科技集團正式入駐蘇州納米城工業園區，作為國內面板龍頭廠商之一，京東方iMaker項目將為柔性智能終端產品及相關重要技術、材料及設備提供市場、技術及資金的支持。





C-TOUCH & DISPLAY SHENZHEN（深圳國際全觸與顯示展）立足于中國電子制造行業的核心區域，是觸摸屏行業影響深遠，規模盛大的行業聚會。近1000個國內外知名品牌齊集現場，展示觸控和顯示領域面向未來的產品創新與技術革命。穿梭于展廳，參觀者可以看見并觸及各種關于以觸摸屏模組、顯示面板為核心的海量新品及前沿技術，涵蓋成品，加工制造，檢驗檢測、元器件、零組件、原料及輔料等。C-TOUCH & DISPLAY SHENZHEN（深圳國際全觸與顯示展）同期舉辦的數十場主題論壇會議幫助業內人士在日新月異的行業變化中緊隨趨勢，以多維的視野洞悉市場動態，發掘更具價值的合作機遇，擴充人脈以助力事業發展。
