美的電磁爐流水線激光打標案例

星之球科技 來源:廣州萊塞激光設備有限公司2015-03-27 我要評論(0 )

在線飛行激光打標機采用進口射頻激光器(金屬封裝)或YAG激光器,配備進口高速振鏡掃描系統,配件專用在線式飛行打標控制軟件,

        在線飛行激光打標機采用進口射頻激光器(金屬封裝)或YAG激光器,配備進口高速振鏡掃描系統,配件專用在線式飛行打標控制軟件,能滿足生產流水線上產品的在線式飛行(連續動態)打標。

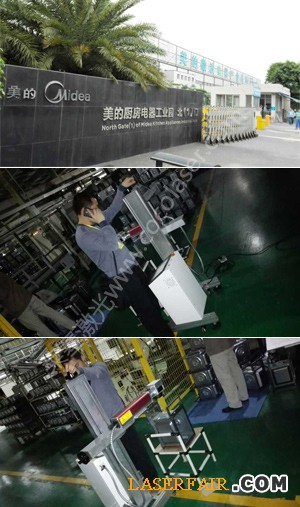

美的現場打標圖片展示:
      美的電磁爐飛行打標在流水線上打標主要是在電磁爐的磁控支架上打標表二維碼,其產品的十位數內容是10*10mm,打標速度為1.8秒。
打標原理:
激光器輸出的激光依次經過X軸掃描振鏡、Y軸掃描振鏡、平場聚焦鏡會聚到生產線的工件表面上,通過控制X軸、Y軸掃描振鏡的轉動可以控制激光光束在材料表面的X軸方向(平行于生產線方向)和Y軸方向(垂直于生產線方向)上任意移動,從而打出相應的標記。
光纖激光打標機流水線打標的優點:
1.飛行打標與流水線配套使用,打標速度快,效率高,可實現大批量自動化打標,滿足工業生產標準。
2.工作臺面靈活定制,根據客戶的需要設計出工廠企業現有的流水作業。
3.設備免維護無耗材:無耗材,無易損,免維護,運行費用極低,適用各類型的飛行打標
20w光纖激光打標機技術參數:

 項目             LS-F20W
激光功率     脈沖pulsed(10w,20w,30w)
激光波長     1060mm
打標范圍     110*110mm(最大400*400)
打標深度      ≤5mm(視材質而定)
線速度          ≤180米/分鐘(振鏡速度:0~7000mm/s)
最小線寬     ≥0.015mm
激光頻率     20KHZ-100KHZ
最小字符     ≥0.015mm
重復精度     ±0.002mm
平均功耗     500W
電源             220V/50HZ/12A
