波長在 1 µm 左右的碟片激光器和光纖激光器，正日益應用于 各種不同的焊接任務中，并且正在從 CO₂ 激光器手中搶占到越來越多的市場份額。尤其是在薄板焊接、三維部 件焊接以及大型部件焊接等應用中，1 µm 波長通過柔性光纖導光的優勢是非常有用的。但是如果關注的焦點 是焊接質量標準，比如焊縫表面和焊 縫底部的焊接質量以及焊接飛濺物，那么CO₂激光器則是最常用的光源選擇。

本文將著重探索深熔焊引發加工過程不穩定的機理，并通過高速成像 設備記錄畫面，以便探討提高固體激光器焊接質量的解決方案。首先要解決的問題是如何在工業生產環境中優 化加工工藝，從而優化加工的可靠性。第二，如何抑制金屬羽輝，從而優化應用結果和增加熔深。第三，如何使用遠程掃描頭焊接和擺動技術來優化應用結果。

優化應用結果的方法

（1）試驗裝置

采用通快的 Yb:YAG 固體碟片激光器（TruDisk 16002）對低碳鋼 S235 進行局部穿透和全部穿透的深熔焊，光束質量為 8mm*mrad，波長λ= 1.03 µm。為了實現更大的穿透深度和更高的焊縫質量，焦點位置設 定在工件表面以下 2 mm 處。在焊接材料底部安裝有一臺高速相機，其與一臺 EOS 7D 相機和安裝在焊接材料 頂部的其他高速攝像機結合使用，可 以非常詳細地以可視化的方式記錄整個焊接過程。下面我們將主要研究三個主要現象：熔滴、飛濺物和金屬羽輝。

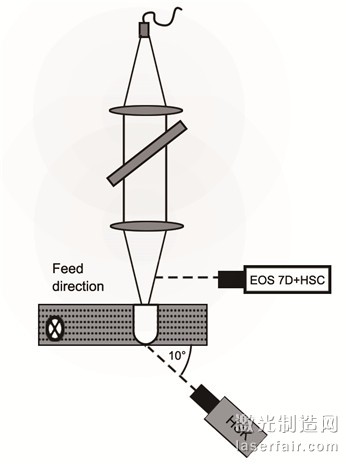

圖1：試驗裝置

（2）使用 1 µm 碟片激光器或光纖激光器實現全熔透焊接

對于全熔透焊接，焊接參數對焊縫質量的影響非常大。圖 2 中顯示了激光功率參數對焊縫質量的影響。從圖中可以看到，當激光功率從 7.75 kW 增加到 13 kW 時對焊縫質量的影響。該試驗是在厚度為 12 mm 的低碳鋼 S235 上進行的，焊接速 度恒定為 1 m/min。當激光功率為 7.75 kW 時，我們可以看到熔池的影響。在進料的反方向上，處于熔化節點和激光束出現點之間存在一個幾毫米的缺口。當激光功率 為 8 kW 時，熔池移動到了激光束出現之前，從而出現 微小熔化增多，避免了熔滴。進一步增加激光功率，會導致熔化節點和激光束出現點之間更大的差 距。當功率為 10 kW 時， 能獲得1.1 mm 的最大熔深。熔池動態受到了影響，并且 在底部可以檢測到一 個旋轉的熔體流動。

（3）飛濺物和金屬羽輝

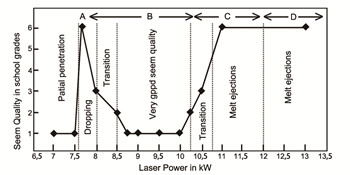

圖2：以1 m/min的速度對厚度為12 mm的薄板進行全熔透焊接時，激光功率對焊接質量的影響。a）在左 邊可以看到焊接材料的底部，包括出射激光束的位置。b）材料上表面的焊接質量、截面和下表面的焊縫 質量。c) 焊接質量處于實驗級別，這里1表示質量非常好。

由于毛細管后方的表面張力，熔體向工件偏轉——一 種所謂的“研磨效應”由此產生，導致在工件底部的焊縫 強度得到加強。因此，當激光功率在 8.5~10.25 kW 之間 時，可以獲得非常好的焊縫質量。在這樣的功率水平下， 熔池底部沒有開口的毛細管，因此在根部沒有檢測到飛濺 物。當激光功率達到 10.5~13 kW 時，這種現象會有所改 變，這時候熔體會在底部噴射出來。當激光功率達到 13 kW 時，熔體噴射非常厲害，導致工件分離，從而形成切割（沒有任何輔助切割氣體）。這種效應被稱為蒸汽壓力熔切（VPMC）。圖 2b 中分別顯示了工件頂部、底部以及截面的焊縫質量。若將焊縫質量的等級以數字區分，1 代表 質量非常好，而 6 代表質量很差。我們可以看到，對于 12mm 厚的低碳鋼來說，在激光功率為 8.7~10 kW 之間時， 可以實現深熔焊并獲得良好的焊接效果。在實際工業應 用中，我們建議的選擇功率為 9.25 kW（即大約處于功率 中點），以便增加激光加工過程的可靠性。正如上文提及， 該試驗是在進給速度為 1m/min 的情況下進行的。

除了測試不同的激光功率對焊接質量的影響外，我們 也評估了不同的進給速度對焊接質量的影響。試驗所用板 材的厚度仍然為 12 mm，并且采用相同質量標準。結果如圖 3 所示。

在所有的激光焊接進給速度下，我們可以看到有的區域全熔透了，但同時伴有熔滴滴落。激光功率的增加可以 使這個區域擴大，從而實現足夠好的焊縫質量（見圖 3，B1 和 B2 域）。由于高能量的輸入，B1 區 0.2~0.7 m/min的低焊接速度，會導致更寬的焊縫。隨著進給速度的增加， 焊縫隨之變小，但是焊縫所處的功率范圍也在縮?。▓D 3，B2 區域）。當焊接速度 v = 1 m/min 時，功率變化范圍 ΔP 約為 2.5 kW ；當焊接速度 v = 1.5 m/min 時，功率變 化范圍縮小到 ΔP = 0.25 kW。當焊接速度超過 1.5 m/min 時，就很難獲得較好的焊接效果，將會產生熔滴滴落，或者出現蒸汽壓力熔切。

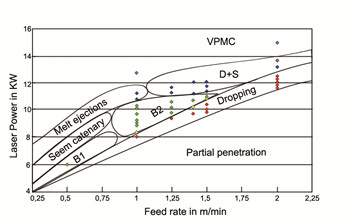

圖3：在厚度為12 mm的低碳鋼S235材料上的應用結果。                                   圖4：不同進給速度下的側面圖。

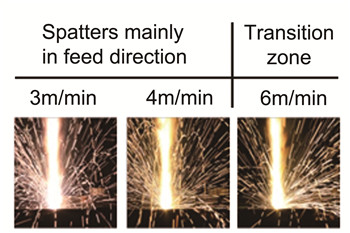

當焊接速度為 v = 3~4 m/min 的中等速度時，飛濺物 將從前部、后部以及各個方向上的毛細管側壁噴出，尤其 在焊接方向上會有增加（見圖 4）。總之，這些飛濺物很小，不會粘到工件表面。但是有一些大的飛濺物會污染到工件表面。盡管如此，其焊縫質量仍然非常好，焊接強度很大。

一方面，這種飛濺源于熔池振蕩：流出的高能量金屬 蒸氣羽輝，沿激光光束向各個方向傾斜（見圖 5）。另一方面，由于金屬羽輝和入射激光束之間強烈的相互作用，這導致耦合的激光將在不同時段不同位置射入焊接工件。在光束方向上的發光效果使這種相互作用變得可見（見圖4）。

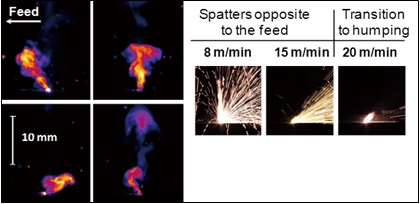

圖5：在3 m/min的進給速度下，不同時段的側面圖。

隨著進給速度的增加，毛細管前 部變得越來越平坦。當進給速度增加 至 6 m/min，焊縫熔池表現出很高的動態性。結果顯示，在毛細管孔徑背 后的焊縫熔池開始膨脹，變得更加動 蕩不安。一個有點不均勻的上珠出現。在這個焊接給進速度下，形成了一個 介于高速和低速焊接的過渡區。

當焊接進給速度進一步增至 8 m/min時，位于毛細管的尾部，在焊接進給速度（沒有任何輔助切割氣體）。這種效應被稱為蒸汽壓力熔切（VPMC）。圖 2b 中分別顯示了工件頂部、底部以及截面的焊縫質量。若將焊縫質量的等級以數字區分，1代表質量非常好，而6代表質量很差。我們可以看到，對于 12mm 厚的低碳鋼來說，在激光功率為 8.7~10 kW 之間時， 可以實現深熔焊并獲得良好的焊接效果。在實際工業應 用中，我們建議的選擇功率為 9.25 kW（即大約處于功率 中點），以便增加激光加工過程的可靠性。正如上文提及， 該試驗是在進給速度為 1m/min 的情況下進行的。

當焊接進給速度進一步增至 8 m/min時，位于毛細管的尾部，在焊接進給速度的反方向，將出現大量由熔化產生的飛濺物（見圖4）。這不僅污染焊縫 表面，還將導致焊縫內大量材料損失，因而焊接無法得以強化，焊縫強度降 低，尤其在動態加載時。這種現象稱 之為匙孔傾斜，在這種情況下激光功 率的吸收，更多發生在毛細管前部。隨后熔化會使得材料吸收更多熱量，并產生更大的蒸發率，這是激光焊接 中所有動態效應的推動力量。

如上所述，金屬羽輝對飛濺和焊 縫質量也有很大的影響，因此同軸噴 嘴由此設計而成（見圖 6）。壓縮空氣 在被吹向工件冷卻熔池的過程中，同 時將金屬羽輝吹離工作區域，從而降低激光光束與金屬羽輝之間的相互影響。當焊接進給速度小于 8 m/min 時， 效果清晰可見（見圖7）。

圖6：同軸噴嘴與 cross jetz相連。

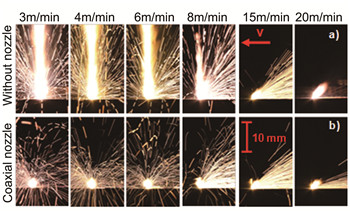

       圖7：在不同的進給速率下，使用和不使用同軸噴嘴情況下的側面圖。

由于在時間上和空間上，激光功 率可以被更加均勻地耦合到工件上， 毛細管內的蒸發也會更加均勻。從而毛細管變得更加穩定，飛濺帶來的材 料損失減少。當焊接給進速度為 v < 6 m/min 時，相較于沒有同軸噴嘴的 焊接，通?？梢垣@得更高質量的焊縫 表面（見圖8）。除此之外，使用同軸 噴嘴使得焊縫寬度變窄，并且增加了 穿透深度（見圖 9）和穿透深度的穩 定性。

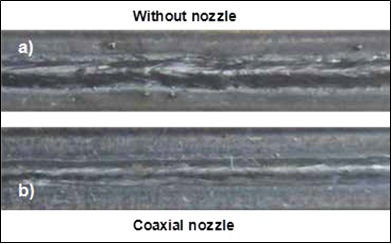

圖8：不使用同軸噴嘴和使用同軸噴嘴時，頂部的焊縫質量。

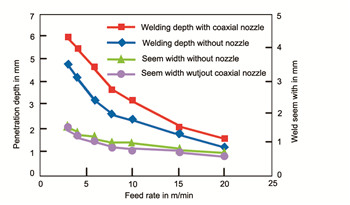

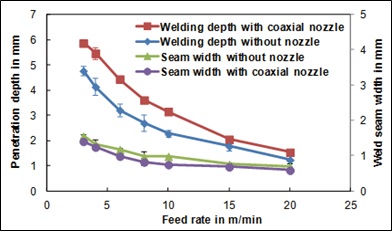

圖9：使用和不使用同軸噴嘴情況下的穿透深度和焊縫跨度。
