中國神話中有關于“千里眼”的故事，但自然界所有生物的眼睛都看不到千里之遠。而新技術的發展，尤其是合成孔徑激光雷達(SAL)技術的發展，真的可能使人類具有“千里眼”能力。
SAL是一種高分辨率成像激光雷達，其突出的特點是成像分辨率與目標距離無關。理論上，對100km距離外的目標，SAL很容易實現厘米級的分辨率。這種卓越的成像能力，對遠距離目標的高分辨率監視應用特別有吸引力。
SAL工作于運動平臺， 通過連續發射寬帶脈沖激光照明目標，同時接收目標散射回波，然后對回波信息進行處理獲得目標圖像。SAL綜合利用了目標回波的時間和空間信息，是一種很巧妙的高分辨率成像手段。
高分辨率成像SAL并不容易實現，需要滿足一系列苛刻的硬件、軟件技術條件等。由于SAL采用激光作為探測光源，激光波長在微米量級，傳播過程非常容易產生誤差，所以實現SAL成像、成高質量像是一件相當不容易的事情。
SAL的根本目的與普通相機沒有不同，都是獲取目標的高分辨率圖像，詳細的SAL圖像是反映系統性能或應用系統參照的最好資料。目前，在SAL技術研究領域，圖像資料還比較缺乏。最近，中國科學院電子學研究所吳謹研究員課題組在《光學學報》上發表了他們的條帶模式合成孔徑激光雷達實驗室高分辨率成像結果( 2015， vol.35，no.12，p1228002)。
他們在SAL技術研究領域已經耕耘十余年，通過綜合考慮探測光源、收發光學系統、外差探測、傳輸光路環境、機械振動、數據處理等多方面因素，建成了實驗室SAL成像演示裝置。實驗中在12.9m距離上獲得了合作目標及漫反射目標的高分辨率SAL圖像，成像分辨率超過真實口徑衍射極限100倍，如圖1所示。

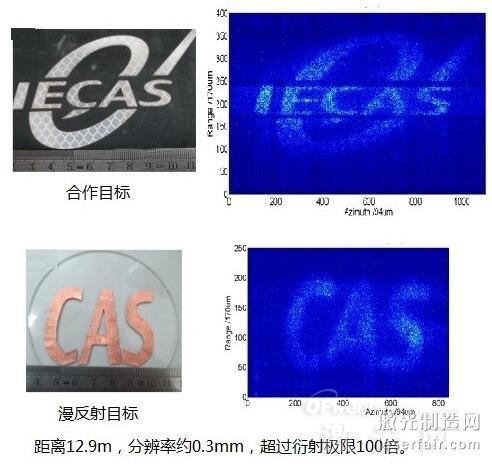

圖1 距離12.9m處合作目標和非合作目標SAL成像
圖1中，合作目標是由反光材料制作的一個圖標。反光材料是成像實驗常用的目標制作材料，它的回波強，成像數據信噪比高。漫反射目標是表面用砂紙打磨銅箔剪成的三個字母。漫反射材料目標回波弱，成像數據信噪比低，可能是SAL實際應用時常見的目標。圖1中，兩種材料目標的SAL成像質量(分辨率和清晰度)基本相同。
國內外高質量的SAL圖像發表不多。美國洛克希德馬丁公司2011年發表的機載SAL合作目標實驗圖像，仍是僅有的機載SAL公開圖像。在實際應用中，合作目標是不存在的，面對自然地物、戰術目標、城市環境等非合作目標，機載SAL成像表現又如何呢？很期待相關結果發表。
轉載請注明出處。
