光學掃描振鏡原理

振鏡是一種優良的矢量掃描器件。它是一種特殊的擺動電機,基本原理是通電線圈在磁場中產生力矩 ,但與旋轉電機不同 ,其轉子上通過機械紐簧或電子的方法加有復位力矩 ,大小與轉子偏離平衡位置的角度成正比 ,當線圈通以一定的電流而轉子發生偏轉到一定的角度時 ,電磁力矩與回復力矩大小相等 ,故不能象普通電機一樣旋轉 ,只能偏轉 ,偏轉角與電流成正比 ,與電流計一樣 ,故振鏡又叫電流計掃描振鏡(galvanometric scanner)。

掃描振鏡其專業名詞叫做高速掃描振鏡Galvo scanning system。所謂振鏡，又可以稱之為電流表計，它的設計思路完全沿襲電流表的設計方法，鏡片取代了表針，而探頭的信號由計算機控制的-5V—5V 或-10V－+10V 的直流信號取代，以完成預定的動作。同轉鏡式掃描系統相同，這種典型的控制系統采用了一對折返鏡，不同的是，驅動這套鏡片的步進電機被伺服電機所取代，在這套控制系統中，位置傳感器的使用和負反饋回路的設計思路進一步保證了系統的精度，整個系統的掃描速度和重復定位精度達到一個新的水平。

美容掃描振鏡是一種三鏡片垂直入光式醫療及美容振鏡總成，其特征在于：它包括內支架、外支架、定焦架、X掃描電機、Y掃描電機及三個鏡片，所述的內支架安裝在外支架里面，內支架和外支架通過底部的螺釘緊固連接；所述的X掃描電機垂直地安裝在外支架的頂部，所述的Y掃描電機水平地安裝在外支架的左側；所述的三個鏡片分別為X鏡片、Y鏡片及45°反射鏡，X鏡片通過X掃描電機軸與X掃描電機相連，并可繞X掃描電機軸擺動，Y鏡片通過Y掃描電機軸與Y掃描電機相連，并可繞Y掃描電機軸擺動，45°反射鏡與內支架固定連接，并與水平面成45°角；入光口孔開在外支架的頂部，并位于X掃描電機的側面，入光口孔的下方為45°反射鏡；Y鏡片的正下方設有出光口孔，該出光口孔開在外支架的底部，在出光口孔內安裝有一透鏡，該透鏡下面設有定焦架。本實用新型可以將傳統的水平入光、垂直出光的方式改變?yōu)榇怪比牍?、垂直出光的方式，使掃描振鏡在實際使用過程中更加靈活方便?？商岣呒す舛ㄎ坏木_度和整個系統長時間運行的穩定可靠性。適用于激光醫療手術及激光美容。

掃描振鏡產業發展

目前國際知名品牌振鏡有不少而在我們國內用得最多是屬美國GSI、美國CTI以及德國SCANLAB、Raylase。其中以德國SCANLAB振鏡質量最好、速度最快、性能最穩定，售價最高。其次是以美國CTI振鏡的速度快、性能穩定為特點。在銷量方面，以美國GSI較大。

而這些年國內也出現了十多家從事激光掃描振鏡以及相關配件的企業，包括深圳大族電機、加沃泰克，北京力量激光、金橙子、世紀拓天、金海創科技、榜首科技、世紀桑尼、百瑞通光電、晟科泰科技、秦龍振鏡，武漢力爾科技、杰華光電(代理)，上海通用振鏡、西安荷左里機電等。這些企業一部分是專業經營激光掃描振鏡，有些則兼營打標頭、場鏡、擴束鏡、伺服電機、運動控制系統、Q開關、軟件程序等。

根據目前國內掃描振鏡主要企業的業績以及我們能夠掌握的數據，統計得出2014年國內掃描振鏡市場價值為7.15億人民幣。從市場格局來看，國外幾個品牌仍然占據了市場大部分，約4.3億元，即占約60%，而國內超過15個品牌的業績總和為2.85億元，即占約40%。

掃描振鏡公司介紹：世紀桑尼

北京世紀桑尼科技有限公司是一家專門從事高速光學掃描振鏡、激光與振鏡運動控制卡及其軟件、激光掃描系統及技術解決方案的研發、生產、銷售和服務為一體的高新技術企業。

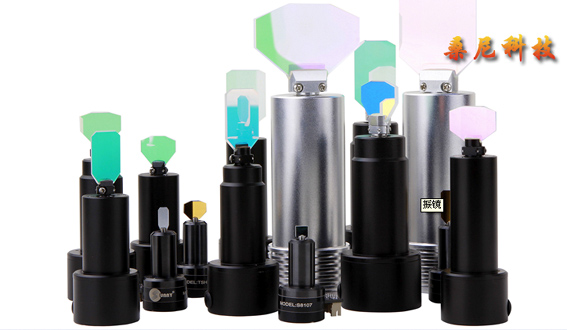

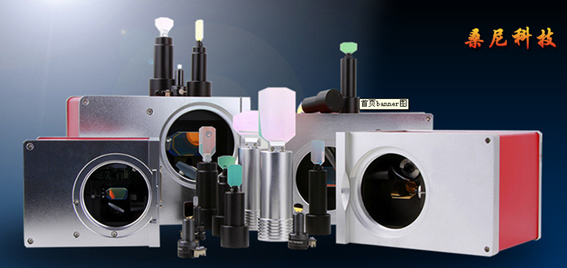

    桑尼科技生產提供的主要產品包括：各種專利的振鏡，一維掃描系統，二維掃描系統和三維動態聚焦掃描系統等，適用于諸多不同應用領域。如：標刻，大范圍標刻，內雕，焊接，切割，修剪，鉆孔，快速成型，在線飛速標刻，圖像掃描，激光演示，激光美容醫療以及科研等。

據悉，北京世紀桑尼科技有限公司已經報名參加2016年5月19-21日在深圳會展中心舉行的第十屆亞洲（深圳）國際激光智能制造展&論壇，展位號為4號展廳的B002。屆時，桑尼科技將憑借優秀的產品與服務贏得更多客戶的認可和信賴，敬請關注。
