通快案例分享|大型材料的激光焊接

來源:通快2016-06-01 我要評論(0 )

“鈑金”這個詞讓你想起什么?大多數人可能會回答“烤盤”或“擋板”之類。那是因?yàn)樗麄儾涣私夥苁繃?guó)際大功率焊接主管 Herbert Staufer 在通快澳大利亞公司位于Paschi...

 “鈑金”這個詞讓你想起什么?大多數人可能會回答“烤盤”或“擋板”之類。那是因?yàn)樗麄儾涣私夥苁繃?guó)際大功率焊接主管 Herbert Staufer 在通快澳大利亞公司位于Pasching的生產車間從事的工作。那里的鋼板長達4米,厚200毫米,放在地上有腳踝那么高。伏能士成為復合焊機的領先供應商之一,Staufer 對這種材料了如指掌也就不足為奇了。
       Staufer 通常以客戶的身份前往 Pasching,不過最近又成為了聯合項目的供應商。Thomas Reiter 是Staufer 的項目合作伙伴兼客戶,負責 Pasching 的鈑金加工,他解釋了邀請 Staufer 參與項目的原因:“我們要焊接這些板材并制成折彎?rùn)C(jī)的機架,這需要非常專業的焊接技術。”為展示實際的工作情況,兩人放下金屬板走向了一面灰色的墻,看上去像是沒有窗戶的生產廠外墻,但顯然是在車間內部。TruDisk 8002 碟片激光器就靠在墻上,相比之下顯得頗為小巧。

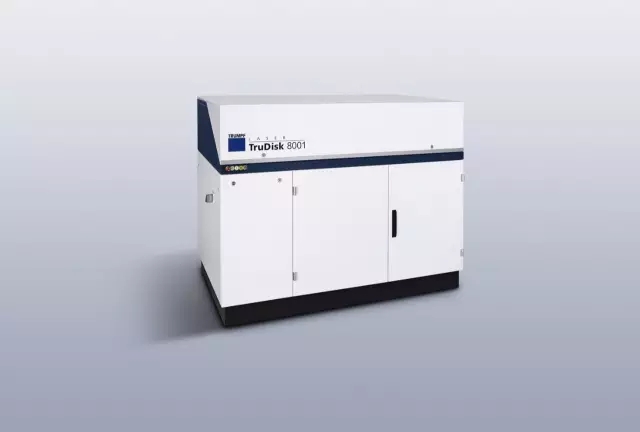

圖為通快碟片激光器TruDisk 8000系列

320噸壓力
       在墻的另一面,大型激光安全房中的液壓系統吊起 20 噸的鋼板并傾斜至所需的角度。橫梁-移動到設備上方,伸出裝備著復合焊接頭的機械手臂,緩緩劃過第一列焊縫焊點,使用激光加熱材料,然后重頭戲就要開始了:激光束和金屬活性氣體(MAG)電弧焊槍共同作用焊接焊縫。這些焊點深度厚達 8 毫米,最終可承受高達 320 噸的壓力。如此不斷重復,使折彎?rùn)C(jī)能夠在整個使用壽命期間正常工作。

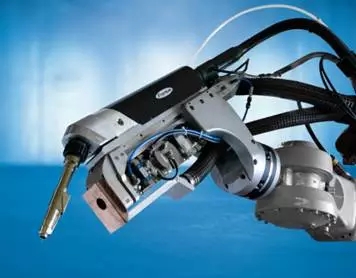

圖為伏能士激光復合焊槍頭功率10千瓦

兩全其美
       在激光房外,Staufer 和Reiter 通過監視器觀察著加工過程。Reiter 說道:“我們?cè)?jīng)將機架送到外面手工焊接,花費了整整一周!此后,我們決心提高效率。”他很快就發現激光復合焊是合適的解決方案。“這種焊接工藝要快得多,因?yàn)槲覀冎恍枰坏篮附樱幌耠娀『副仨氁稽c(diǎn)一點完成。而且我們還能用激光預熱材料,自動加工也更容易保證質量。”因此他將這種解決方案作為方案 A,為以防萬一,他還準備了方案 B——可與傳統 MAG 焊接機器人搭配的自動解決方案。“但方案 B 需要預熱裝置和后續的消除應力熱處理。”Reiter 說道,因此沒人想使用方案 B。但是方案 A 存在一個巨大的問題,正如 Staufer 所說:“我們已經交付了一百多個激光復合焊頭,但是之前加工過的最厚的板材也只有 10 毫米。”

改變?nèi)凵畹挠職?/p>

兩年前,Reiter 和Staufer 在伏能士的研發實驗室花費了大量時間,一系列顯微照片顯示,焊件剖口出現了很多細小的裂紋和瑕疵,導致焊縫不可用。他們也曾信心滿滿,Staufer回憶道:“8 千瓦的激光功率能夠輕松將材料穿透 12 毫米,但對于小孔我們完全無法控制。”這種裂紋說明問題在于預熱。“使用激光預熱時,我們能夠充分控制參數,但是不管怎么調整溫度,裂紋都沒有一點變化。”


似乎方案 B 已成為唯一的選擇,但在一次會議上,通快提出了從根本上調整焊接策略的想法,Reiter 笑著回憶道:“也許是因?yàn)槲覀冎徊钜稽c(diǎn)就放棄方案 A 了,所以我們問自己:我們真的需要那么深的焊縫才能實現完美穩定的接口嗎?”所以Staufer 和他在伏能士的激光專家團隊開始逐漸降低焊接深度,達到 10 毫米時,他們終于松了一口氣,焊縫質量開始不斷提高,“在 8 毫米的時候我們終于獲得了理想的焊接效果。”Staufer 說道。

有了這次階段性勝利,項目團隊開始著手解決接下來的問題。Staufer 說道:“為優化焊接加工,激光要以正確的角度接觸材料,但是機器人不夠靈活,不能接觸到每個焊點。”所幸 Staufer 非常清楚該怎樣解決這個問題。


Raimund Geh 喜歡這種挑戰。他的公司 Femitec GmbH 位于奧格斯堡附近的格斯特霍芬,專業從事焊接系統設計。他闡述了自己解決這個問題的方法:“如果配有激光復合焊頭的機械手臂無法接觸到焊點,我們可以代替這部分工作。”他的想法是利用一個配有卡盤的變位機。“我們確信這可以讓我們?cè)谄胶肝恢眠M(jìn)行焊接。”Geh 和他的團隊開發了一個復雜的仿真系統測試自己的理論,下一步就是投入實踐。
       安川歐洲有限公司是一家領先的傳動技術、工業自動化和機器人制造商,致力于將公司愿景轉化為現實。項目管理負責人 OtwinKleinschmidt 將手掌傾斜成關鍵的 45 度,然后笑著說:“理論很簡單,就是變位機加上卡盤裝置,只是比較大而已。”
       團隊碰到的第一個難題就是要設計出能夠承受數噸重量的液壓系統,位置精確到毫米。Kleinschmidt 解釋說:“只有這樣才能使焊接機器人正好處在焊接路徑上。”另一個難題就是協調機器人和橫梁的移動,不過在實踐 4 個月后,一切終于都步入了正軌。
        一個又一個機架


在Pasching, Staufer 和 Reiter 又開始查看各種機床。他們面前是放在托盤上的工件,起重機正幫助生產工人把板金放到工作臺上合適的位置,整個過程需要兩個小時。這聽起來很復雜,但是相對正在加工的部件,這其實已經是非??焖俚慕鉀Q方案了。然后,變位機沿著軌道移動到激光安全房。焊接機器人就位后,工人移動到安全房的另一端,將下一個機架夾到第二個工作臺上。Reiter說:”采用這個系統,我們每周能焊接20多個機架。“ Staufer 也很高興:”我們已經能夠使用這種焊接工藝處理不同的訂單了。“
