針對以上激光焊接技術存在的局限性，銘鐳激光結合行業應用研究經驗，推出了一種雙楔形激光振動的激光焊接方法，通過在焊接頭上配置特制的wobble振動模塊實現。wobble焊接技術的應用能夠使得激光焊接應用更加廣泛，對更大工件，焊縫更寬的工件都能實現激光高效精密焊接。

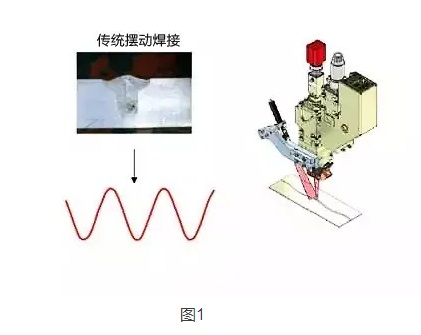

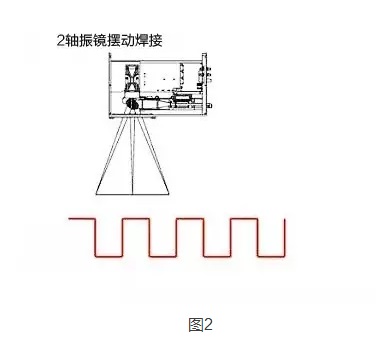

　　早期應用于汽車行業的激光振動焊接，是將激光工藝和輕量化部件相結合的一種方法，不需要填充料就能進行對接接頭的焊接，從而解決上面提到的問題。傳統的激光振動焊接，準直光束通過單軸振鏡振動，經過聚焦鏡聚焦的光斑又與焊接頭配合相對于工件移動，形成具有一定振幅、頻率和偏移量的焊縫(圖1);2軸振鏡系統的振動焊接則是通過控制系統形成一條振動焊縫(圖2)，需要較高的成本。

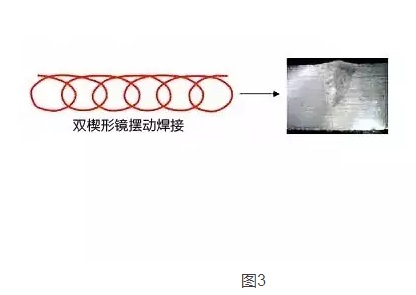

　　相對于前兩種振動焊接模式，雙楔形鏡旋轉振動焊接(圖3)通過安裝于準直鏡和聚焦鏡之間的振動模塊(Wobble)，使聚焦光斑在焊接頭移動的情況下產生螺旋線式的焊縫。當聚焦焦距相同時，扭轉角度越大，則振動幅度越大;扭轉角度相同時，聚焦焦距越大，則振動幅度越大。雙楔形振動焊接可以使焊縫加寬(降低焊縫預制條件)，同時獲得更好的焊縫成形性。

　　我們將普通大光斑焊接和雙楔形鏡旋轉振動焊接(以下簡稱“振動焊接”)進行了對比，若采用振動焊接，可以在降低激光器功率的情況下以同樣的焊接速度形成同樣的熔深;若改變振動焊接的參數，則可以獲得不同的焊縫寬度。

　　我們通過一組實驗進行對比說明，通過WOBLLE模塊焊接頭和普通焊接頭實驗對比

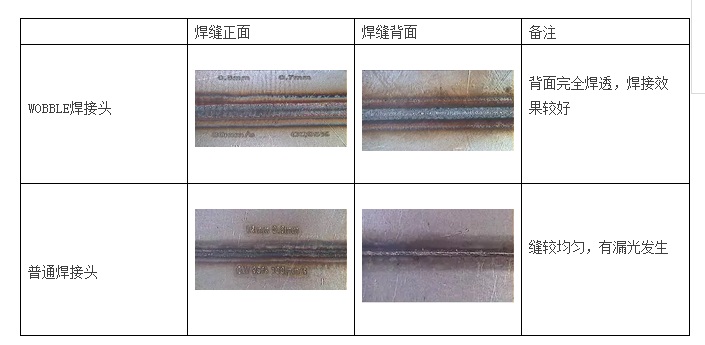

　　這是在相同環境下，采用同種光纖激光焊接機，WOBBLE的功率是750w,普通焊接頭那組功率是1000W焊接相同厚度的304奧氏體不銹鋼(25mm*100mm)時的情況對比。通過圖片結果可以明顯看出：

　　從此次實驗可以看出，當使用WOBBLE焊接頭時，焊接質量效果明顯優于普通焊接頭。焊縫表面較為平整、美觀，焊接質量較好。

　　WOBBLE振動焊接模塊已經具有了非常好的應用，其應用優勢體現在：

　　1、焊縫加寬(擴大可加工部件公差范圍);

　　2、極高的加工重復性/工藝穩定性;

　　3、更好的焊縫成型性;

　　4、對比普通激光焊，速度更快;

　　5、與傳統焊接技術相比，后期處理更簡單，焊接的工件表面更加平整。
